Как построить каркасную баню своими руками пошагово

Фундамент

Каркасная баня обладает небольшим весом, поэтому фундамент для нее изготавливается по упрощенной технологии. Своими руками выгодней всего сделать столбчатый фундамент. Выполняется он из асбестоцементных труб, которые внутри заливаются бетоном.

  • Диаметром двадцать сантиметров бурятся скважины.
  • Асбестовые трубы приобретаются диаметром не менее десяти сантиметров. Их общая длина должна исходить из глубины скважин и высоты над поверхностью земли.
  • Вставляются трубы в скважины.
  • Снаружи пустое место заполняется бетоном.
  • Определяется общая горизонтальная плоскость с помощью водяного уровня. Для этого делается отметка на каждом столбике.
  • Трубы обрезаются по отметкам.
  • Заполняется бетоном внутреннее пространство.

Начальный этап строительства

С обвязки начинают строительство каркасной бани своими руками. Видео такого строительства можно найти на просторах интернета.

Для обвязки понадобятся доски с сечением 50 на 100 миллиметров, обработанные предварительно антисептиком. Производится разметка стен и делается укладка по внешним контурам. Кладут доски наружной гранью, соединяя их гвоздями. С помощью опор собирается цокольная обвязка. Из досок изготавливаются нижняя и верхняя обвязки. Для того чтобы постелить рубероид, нижнюю обвязку отсекают от фундамента.

С помощью строительного уровня следует контролировать горизонтальность укладки. Если обнаружатся отклонения, то смогут помочь прокладки из слоев толя. Учитывая последующий монтаж обшивки и теплоизоляции, устанавливаются промежуточные стойки. Чтобы придать конструкции прочность, необходимо заранее замуровать пластины из металла и крепить на них лаги и обвязку. Для предотвращения гниения целесообразно получившуюся обвязку обработать специальным раствором.

Строительство крыши

Строительная система крыши каркасной бани может или на верхней обвязке лежать или в потолочные балки опираться.

  1. Для потолочных балок бани следует взять брусья 15 на 15 сантиметров и уложить их на верхнюю обвязку. Расстояние между ними должно быть 50 на 60 сантиметров.
  2. Монтируется на потолочных балках временный настил из досок. Его толщина должна быть пятьдесят миллиметров.
  3. Непосредственно наверху монтируются стропила, если высота конька небольшая. В противном же случае стропила собираются внизу или монтируются специальные леса.
  4. Чердак каркасной бани делается вентилируемым. Для этого обрешетка приколачивается поверх стропил и определяется кровельным материалом то, как она выглядит. Обрешетка должна быть сплошной для мягкой кровли или кровельного железа. Для металлочерепицы – шаг тридцать пять сантиметров, для ондулина или шифера – шестьдесят сантиметров. При использовании натуральной черепицы при строительстве бани, определяется шаг обрешетки размерами этой черепицы.
  5. Монтируется кровельный материал.

Изготовление и установка каркаса стен

Исходные данные: имеется столбчатый фундамент с деревянным ростверком. Поверх ростверка уложены доски (150х25 мм), играющие роль чернового пола (в дальнейшем они будут демонтироваться).

На столбчатом фундаменте с ростверком будет устанавливаться каркас бани

Каркас стен выполнен из досок 150х50 мм. Стены собирались на земле, а потом фиксировались на ростверке. Каждый каркас стены составлен из вертикальных стоек (11 шт. – на продольных стенах, 8 шт. – на торцевых), горизонтальных обвязок, поперечин и укосин (по 2 шт. на стену, идут под 45° от угловых к средним стойкам). Для установки укосин (плашмя) в стойках выполнялись выпилы.

Готовые каркасы стен были установлены на ростверк, выровнены по уровню. К каждой стене по верху прибита вторая верхняя обвязка, между сплоченными балками проложен джут. Укосины были врезаны в стойки, окончательно приколочены. Верхние двойные обвязки стен скреплены между собой.

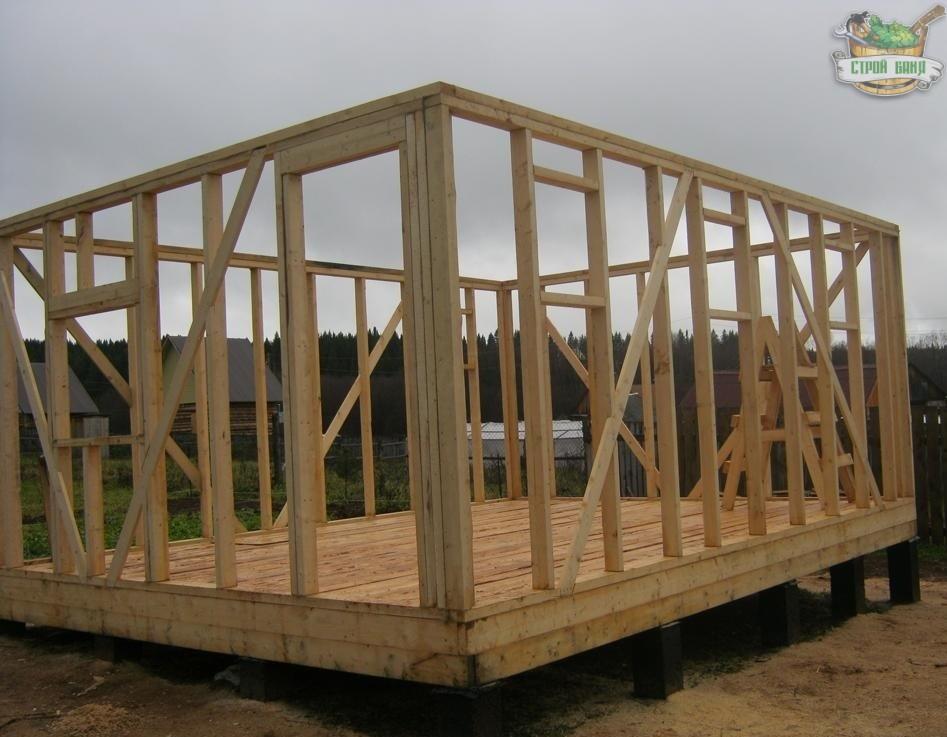

Установленный на ростверке каркас стен бани

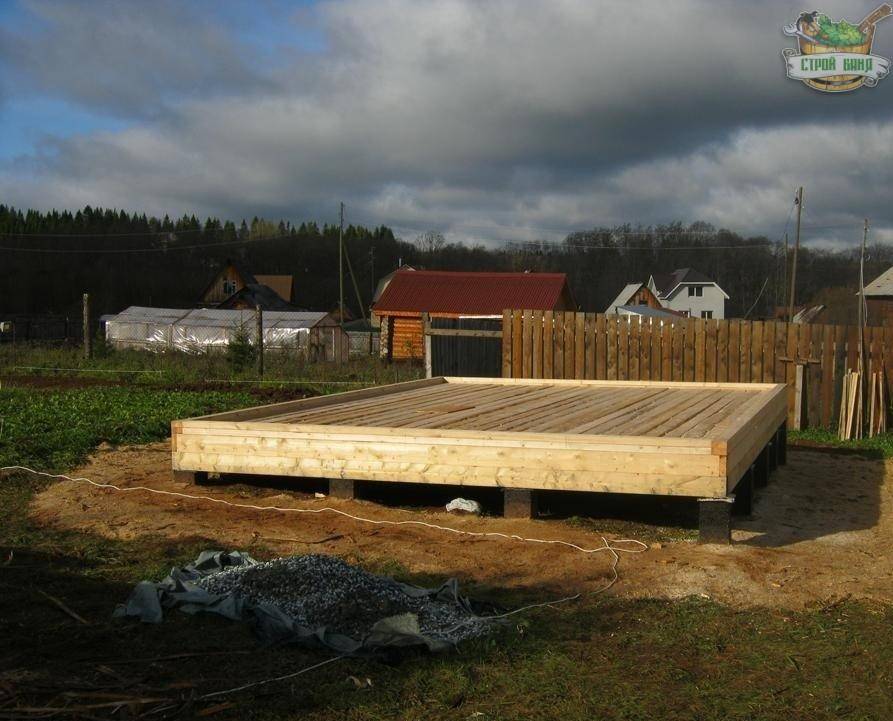

Строительство основания каркаса

В качестве основания каркаса мы использовали брус с шириной стороны в 200 мм. Это достаточно для возведения каркасной бани с мансардным этажом. Обвязку основания укладываем сразу на стойки, делая стык в «четверть». Крепим брус на анкерные болты, и в угол укладываем армированный строительный уголок повышенной прочности для придания всей конструкции дополнительной жесткости.

Главным условием долговечности деревянных строений является применение биозащитных растворов препятствующих образованию гнилостных грибков на ее поверхности, тем более в помещениях с повышенной влажностью. Поэтому основание каркаса покрываем двумя слоями антисептика с интервалом 24 часа. Кроме того такой «мощный» каркас нужен еще и для того, что в мойке на полу будет организована бетонная стяжка под «теплый пол».

Заготовка материала

Любое строительство начинается с приготовления строительных материалов, необходимых для возведения объекта. Поэтому на первый этап строительства каркасной бани – поднятие стен, внешняя отделка и укладка кровли был приготовлен материал:

  • винтовые сваи – 12 штук;
  • деревянный брус 200*200 мм – 2 куб.метра;
  • обрезная доска 50*150 мм – 5 куб.метра;
  • обрезная доска 25*150 мм – 2 куб.метра;
  • листы OSB (ОСП-3 влагостойкая) – 50 листов;
  • металочерепица «Монтеррей» 70 кв.метров.

Расходный материал:

  • строительный песок – 30 тонн;
  • рубероид – 10 рулонов;
  • перфорированный строительный уголок различных типов.

Совет – не закупайте весь объем мелких расходных материалов, а также строительные материалы следующих этапов возведения объекта. В течении строительного сезона будут сезонные и иные акции по снижению цены на тот или иной строительный материал и вы можете значительно сэкономить на этом.

Установка свай

Еще зимой, в специализированной фирме, заказали фундаментные винтовые сваи, которые привезли нам в точно оговоренные сроки, готовые к применению и уже обработанные специальными защитными веществами от коррозии. Общая высота свай 250 см.

Винтовые сваи для устройства фундамента каркасной бани.

После пробного бурения выяснили, что необходимо погружать сваи на глубину 150 см (глубина промерзания грунта), до достаточно плотного глиняного пласта.
Процесс вкручивания свай при возведении каркасных строений, пожалуй, самый трудоемкий и утомительный. В нашем распоряжении было 5 взрослых мужчин и за 10 часов работы мы вкрутили нужное количество свай.

Сваи необходимо разместить под всеми углами строения, стыками стен и симметрично по каждой несущей стене, через равные расстояния.

Внешняя и внутренняя отделка каркасной бани

Каркасная баня своими руками построена. Видео ее строительства можно найти на сайтах в интернете. Остался лишь финальный штрих, а именно – ее отделка.

Нельзя окрашивать внутреннюю обшивку бани. Лак или краска при нагревании могут выделять вредные вещества. В парной закрываются стены пергамином, а простенки – фольгой. Листы ОСП используются для изготовления чернового потолка. Закрепляются они на балках перекрытий. Разрешается опустить потолок до 2,2 метра. Позволит это произвести на нем мероприятия по утеплению и обить потолок вагонкой из липы.

На пятнадцать сантиметров должен выступать пароизоляционный материал на стыках между потолком и стенами. Доски соединять можно разными способами, производя выбор в четверть или же в паз. Крепятся доски к лагам лицевой стороной.

Теперь пора нагревательный котел и печь установить. Для противопожарной безопасности, отгораживающую от зоны отдыха и парилки стену, строить лучше всего из кирпича.

Снаружи каркасную баню можно отштукатурить, обшить сайдингом, сосновыми или еловыми досками, блок-хаузом или уложить плитку. Необходимо обязательно под обшивку бани уложить гидроизоляцию и заполнить образовавшиеся пустоты теплоизоляционным материалом.

Много видов отделки предлагает современный строительный рынок для таких построек. Это могут быть термопанели, облицовочный кирпич, виниловый сайдинг.

Для тех владельцев, кто хотел построить бревенчатую постройку, есть хорошая новость. Теперь в продаже имеется новейший материал, при помощи которого можно отделать блокхауз парной так, что невозможно будет отличить его от настоящего сруба.

Главное, помнить, построенная дешевая баня не означает – неуютная и некрасивая. Строим каркасную баню своими руками, проявляем фантазию и мечты станут реальностью.

Этапы строительства бани своими руками

Некоторые нюансы строительства каркасной бани

Пароизоляция . Имеют такие бани и свой минус. В них во время дождя и снега способна во все щели проникать влажность и накапливаться внутри каркаса. Эту проблему следует постараться решить заранее. Укладывание между слоями внутренней обшивки и утеплителя пароизоляционной пленки или пергамина является оптимальным решением для устранения такой проблемы

Внимание необходимо обратить на то, что не рекомендуется использовать рубероид. Нагреваясь, он может источать неприятный и резкий запах.

Теплоизоляция

Немыслима каркасная баня без хорошо продуманной теплоизоляции. Правильно проведенные теплоизоляционные мероприятия служат лучшей гарантией нормального воздухообмена в бане и обеспечат ее герметизацию. Лучше всего утеплять минеральной ватой или стекловолокном. Обладают эти материалы безукоризненными характеристиками и могут прекрасно справиться с возложенными на них обязанностями.

Выбор строительного материала . В этом случае оптимальным выбором будут хорошо просушенные доски из осины, липы, лиственницы. Они практически не деформируются и имеют низкую теплопроводность. Должна быть выбранная вагонка без дефектов, высшего сорта.

Прежде чем начать строительство каркасной бани своими руками, для нее следует выбрать место, где она будет стоять, и подобрать соответствующий проект. Грамотная инструкция и тщательно продуманная схема бани позволят ее строительство выполнить успешно. Поэтому этим вопросам стоит уделить достаточно времени, внимательно прочитав про их строительство статьи и просмотрев фото каркасных бань.

Оформление «пирога» стен на каркасе

Переходим к «пирогу» стен. У меня он выглядит следующим образом:

Схема «пирога» стен каркасной бани

Гидроизоляция и ветрозащита

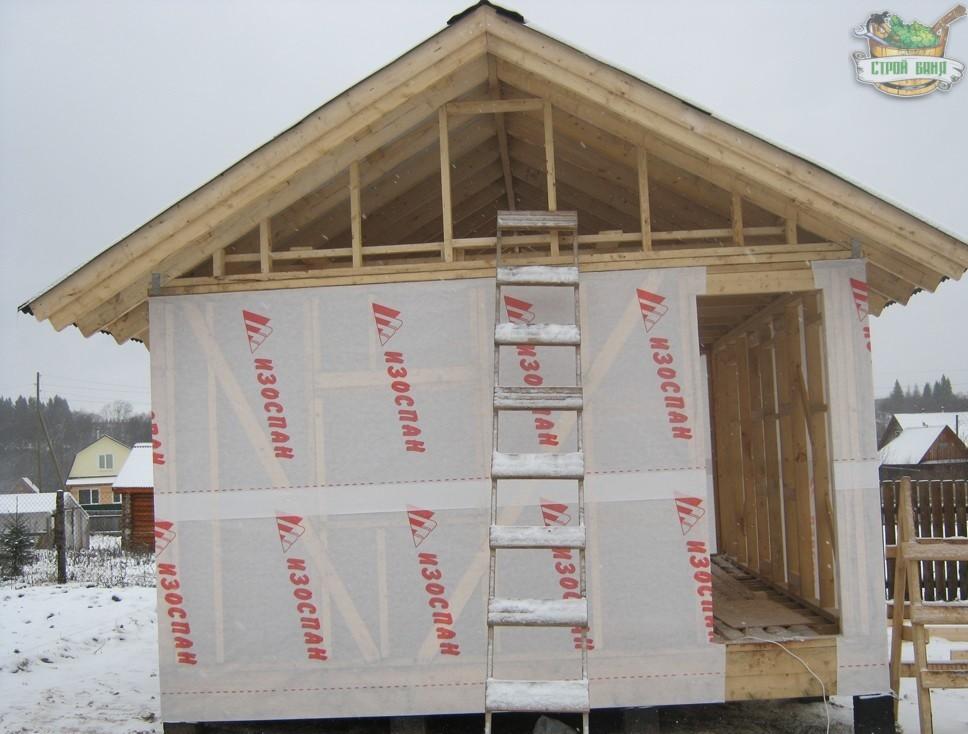

Первым слоем стала ветрозащита и гидроизоляция – пленка «Изоспан А». Ею баня была обшита снаружи, включая стены и фронтоны. Крепление выполнялось степлером на вертикальные стойки.

Крепление гидроизоляционной и ветрозащитной пленки «Изоспан» на каркас стен бани

Монтаж контробрешетки

Следующий этап – монтаж контробрешетки (вдоль стоек каркаса), формирующей вентиляционный зазор между гидроизоляцией и внешней обшивкой стен.

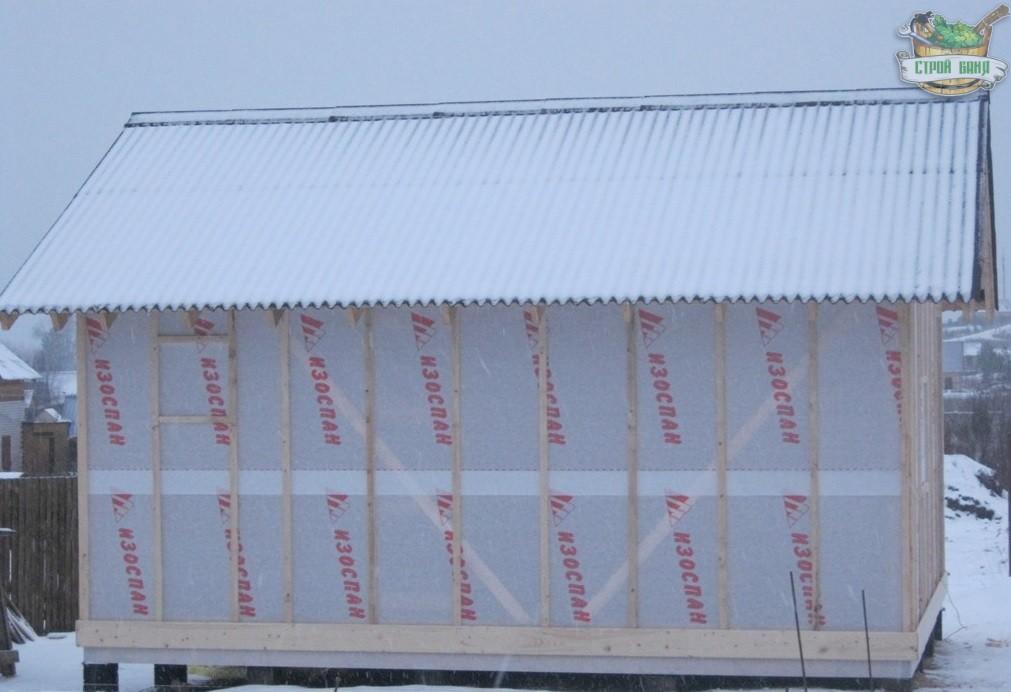

Монтаж контробрешетки на внешних стенах бани

Зашивка стен имитацией бруса (снаружи)

Контробрешетка зашивалась вагонкой — имитацией бруса. Вначале по периметру бани вкруговую (с использованием лазерного уровня) был выставлен первый ряд. Остальная вагонка забивалась оцинкованными гвоздями уже по выставленному уровню.

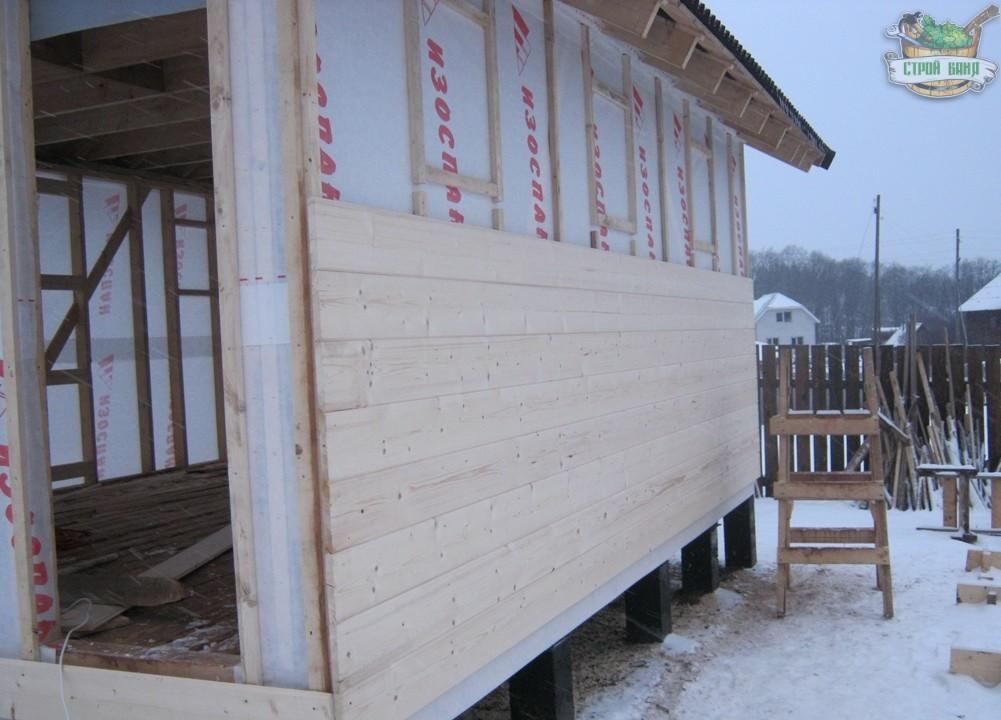

Обшивка стен имитацией бруса

Зашивка фронтонов оказалась более сложным занятием. Вначале был сформирован слой обрешетки (для продолжения вентиляционного зазора на стенах). Затем он был обшит вагонкой, за исключением проема для люка.

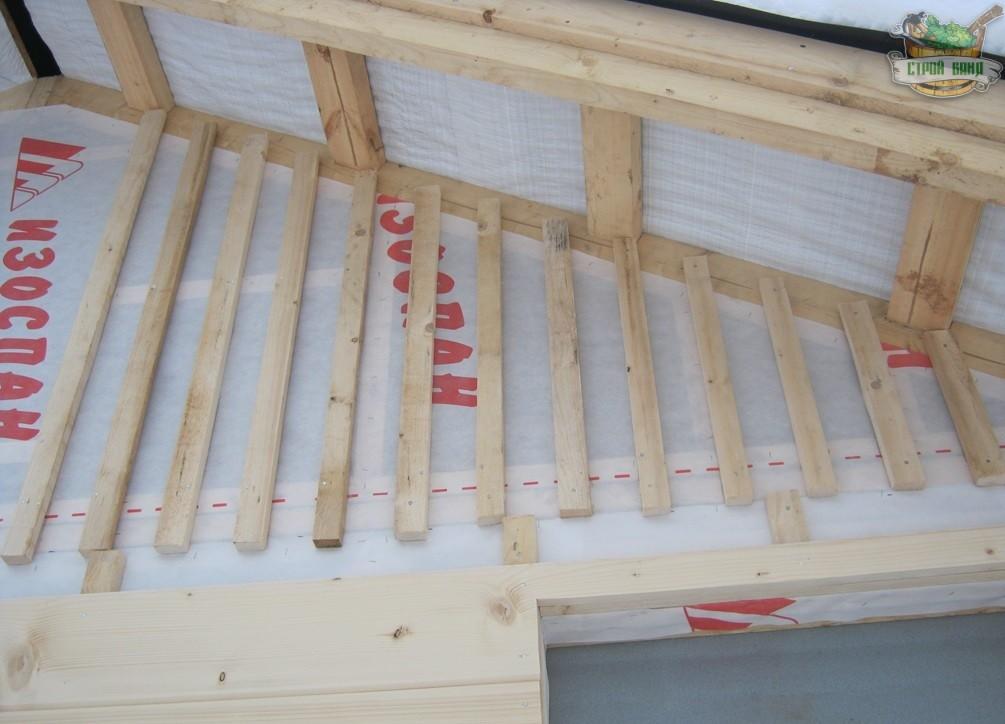

Монтаж реек (обрешетки) на фронтонах каркасной бани

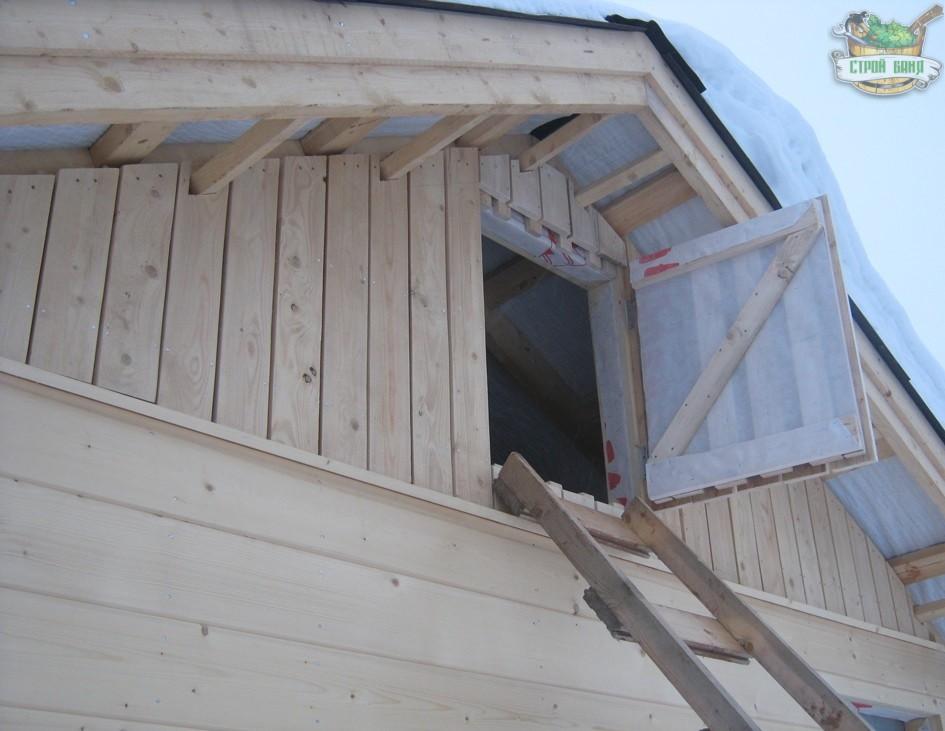

Дверца для люка выполнялась «по месту». Изнутри на уголки были прикручены поперечины, к ним – первый ряд обшивки. К поперечинам также, для жесткости, прибита укосина. Затем – монтирован второй ряд обшивки. Так как я решил, что люк будет закрываться изнутри, с внутренней стороны дверцы был прикручен шпингалет.

Дверца для чердачного люка каркасной бани

Утепление стен

Для утепления стен я воспользовался матами «Rockwool» толщиной 50 мм. Толщина утепления в «пироге» 150 мм, поэтому «Rockwool» был уложен в 3 слоя по 50 мм.

Маты укладывались между стойками каркаса. Стандартная ширина матов 600 мм, поэтому шаг между стойками был выбран 625 мм. Так как ширина стоек -50 мм, то при таком шаге между стойками остается 575 мм, то есть на 25 мм меньше ширины матов «Rockwool». Благодаря этому утеплитель сжимается и плотно удерживается между стойками.

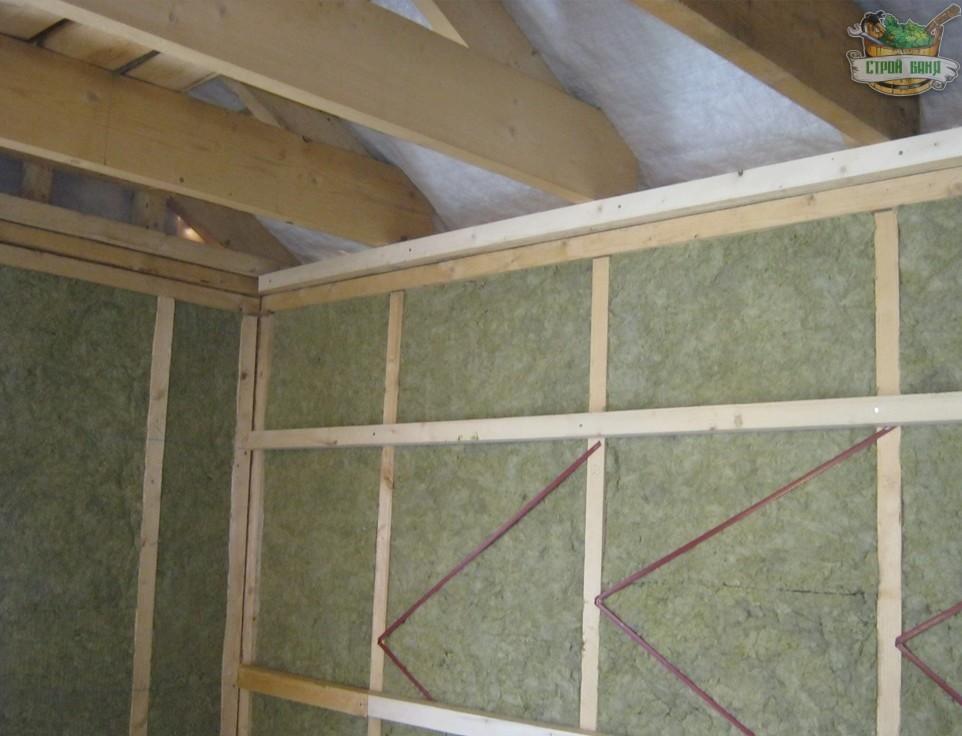

Укладка утепляющих матов «Rockwool» между стойками каркаса

Самое сложное – вставлять маты напротив укосины, которая выполнена из доски-дюймовки (25 мм). Приходилось вырезать в утеплителе канал (монтажным ножом), повторяющий размеры укосины. Второй слой утеплителя накладывается на первый уже без проблем.

Для третьего слоя утеплителя выполняется новая обрешетка. Завершает утепление последний, финальный слой утеплителя.

Третий слой утеплителя укладывается между рейками обрешетки

Пароизоляция стен

Поверх утеплителя (на обрешетку) крепится степлером слой пароизоляции. В парной была использована фольга «Изоспан FB» с проклейкой швов лентой «Изоспан FL Termo» (выдерживает до 180°C). В мойке – та же фольга, но с проклейкой швов «Изоспан FL» (до 80°).

В комнате отдыха в качестве пароизоляции использован «Изоспан B», скотч для соединения полотен — «Ютафол СП1».

Пароизоляция стен в комнате отдыха

Шаг 9: Как отделать

Отделке парилки в бане своими руками у нас также посвящен отдельный материал, который мы рекомендуем прочитать тем, кого интересует эта тема. Еще одна статья на нашем сайте рассказывает о том, какие виды дизайна парной гармонично подходят для этого помещения.

Вкратце же отделочные работы в парилке бани – это укладка пола и монтаж вагонки на стены и потолок. Также сюда можно отнести обработку поверхностей различными защищающими составами, впрочем, выбор не так уж велик – это либо пропитки, либо акриловые составы. То и другое можно считать безопасным при использовании в жарком и влажном помещении.

Полезные ссылки по отделке:

  • Подробно разбираем, чем покрасить баню внутри
  • Принимаем решение: чем покрасить вагонку в бане и другие материалы стен внутри и снаружи
  • Практичная внутренняя отделка бани из пеноблоков и наружная. Как отделать так, чтобы глаз радовался?
  • Как и чем: отделка парилки в бане своими руками с фото и видео

Монтаж каркаса потолочного перекрытия и крыши

На верхнюю обвязку стен смонтированы 8 потолочных балок, на концах балок сделаны спилы под угол стропил. Установлены связи из 3-х балок.

8 потолочных балок смонтированы на верхнюю обвязку стен

Связи из трех балок

Стропила были собраны по классической технологии. Вначале выставлялись крайние стропила, защемляя конек. Затем две стропилины фиксировались по центру. Остальные стропила прибивались через конек вначале с одной стороны крыши, потом – с другой.

Обратите внимание, что на крайних стропилах сделаны выпилы под консольные балки для выноса крыши

Монтаж стропил каркасной бани

Установлены вертикальные фронтонные стойки, размеры определялись по месту. Брусьями оформлен проем для чердачного люка.

В выемки на крайних стропилах врезаны консольные балки. К ним прибивались лобовые доски, сверху дополнительно крепилась обрешетка.

Консольные балки формируют вынос крыши

Готовая стропильная система крыши

Правила возведения стен бани

Для внутренней обшивки каркасной бани подойдет любая порода дерева, но осина является наиболее целебной. Внешнюю обшивку лучше всего делать из лиственницы, липы или осины. После окончания строительства бани все доски снаружи необходимо будет покрыть специальным антисептиком, а внутри отшлифовать и в два слоя покрыть мебельным лаком.

Расстояние между осями имеет большое значение при строительстве стен каркасной бани. Равняться должен этот показатель 0,6 метрам. Такое расстояние должно быть в том случае, если не предполагается соединение с другими стенами и обустройство проема. Иначе увеличить зазор стоит до 0,4 метра. От размеров дверей и окон бани зависит расстояние между стойками.

В месте, где рамы присоединяться будут к перемычкам или стенам, следует соорудить дополнительную стойку. Закрепив все элементы гвоздями, необходимо проверить раму на прямоугольность.

С формирования угла начинают сборку стен бани. В первую очередь собирают стену, которая сообщаться будет с обвязкой. После следует проверить ее на вертикальность и с помощью временных подкосов закрепить. Под прямым углом установить другие рамы. Досками закрепить обвязки и прибить их гвоздями. Только после того, как завершится монтаж каркаса, приступают к обшивке.

Монтаж каркаса стен бани

В качестве внешней обивки стен будем использовать листы ОСП (их стандартные размеры 1200*2500 мм). Под эту ширину выводим стойки каркаса стен. Столбы ставим на расстоянии 120 см от центра каждого. Это позволит в дальнейшем стыковать ОСП вплотную друг к другу без подрезки.

При выставлении столбов обязательно корректируем их вертикальность и для прочности конструкции применяем укосины, которые крепим попарно к каждой стойке. Обязательно каждый закрепленный элемент конструкции прокрашиваем антисептиком. Чтобы придать большую устойчивость конструкции, а также для улучшения крепежа листов ОСП, через один метр высоты «прогоняем» горизонтальные слеги из обрезной доски толщиной 50 мм.

Поверх всех стоек укладываем горизонтальную стяжку. Для этой цели также используем брус, такой же как на стойках. Все торцы стоек утапливаем в тело бруса на 50% от его толщины и крепим сверху на саморезы.

После того как вертикальные стойки закреплены, приступаем к установке лаг для пола. Крепим их к каркасу основания, упирая торцы в брус, и снизу прихватываем на специальный «посадочный» армированный уголок.

Так как высота бруса 200 мм, а высота обрезной доски 150 мм, то поверх нее укладываем еще одну доску, кладя ее на бок к той, что закрепили ранее. Частота укладки слег – 60 см. Это связано с тем, что черновой пол в помещении будет выполнен из листов ОСП (его ширина 120 см). Таким образом каждый лист будет иметь три точки опоры.

Обшивка стен листами ОСП

Как мы бы ни старались придать жесткость стенам, все равно, каркас будет «гулять». Чтобы избежать его расшатывания под действием ветра, обязательно до того, как вы начнете крыть крышу, необходимо стянуть все стены с помощью листов ОСП. Если вы хорошо выводили вертикальность стоек, то ничего сложного в этой процедуре нет. Работу необходимо производить следующим образом – вначале прикручиваются листы на углы здания. Это дает возможность прочно зафиксировать строение от порывов ветра.

Затем нашиваются остальные листы. Вначале цельные, а потом те, которые идут на стыки, окна и другие элементы конструкции.

Второй этаж делается только после того, как полностью закрыты стены первого этажа. Это объясняется тем, что низовой ветер всегда приглушен стоявшими рядом постройками и деревьями, а на высоте второго этажа его интенсивность может быть гораздо сильнее, а парусность конструкции может привести к деформации всего каркаса строения.

Обратите внимание на тот факт, что швов практически не видно. Это говорит о том, что изначально все опоры были выведены идеально горизонтально, а затем вертикальные столбы точно по отвесу.

Делаем песчаную подушку под основание бани

Чтобы под баней было достаточно сухо, и при этом не росла трава, приступаем к возведению песчаной подушки. Для этого с помощью геомембраны делаем вокруг каждой сваи защитный кожух и приваливаем его песком. Затем раскатываем листы рубероида на землю, при этом делаем внахлест не менее 5 см между листами и сверху их прижимаем слоем песка толщиной 30 см.

Над землей, до возведения песчаной подушки находилось 50 см сваи. После того как песчаная подушка уложена, пролита водой для уплотнения, она становится по толщине около 20 см и сваи из нее выставляются на высоту 30 см. Это достаточно, чтобы в будущем получить надежно вентилируемую систему.

На эту работу по отсыпке песчаной подушке у нас ушло почти 30 тонн песка (три КАМАЗа).

Установка окон

В качестве оконных систем на сегодняшний день самыми надежными и простыми в обслуживании можно считать окна из ПВХ профиля. Во всех помещениях бани, кроме парилки, они применимы. Поэтому мы, заказав окна, решили эту проблему сразу. Если температурный режим в бане не будет постоянным (топить ее вы намереваетесь только по выходным дням), идеальный вариант будет стеклопакеты с двойным остеклением и боле простым, чем для дома профилем основания.

Наружные работы по строительству каркасной бани своими руками на этом мы пока остановили. Сейчас приступили к активным утеплительным работам, потому, что температурный режим осени (зимы) не позволяет работать с сайдингом из пластика, а вот проводить работы по организации внутреннего пространства бани в самый раз.

Укладка полов каркасной бани

В предбаннике, парилке и комнате отдыха бани полы делаются просто. Бруски, имеющие сечение 5 на 5 сантиметров, прикрепляются к нижней части их лаг, а сверху настилаются доски чернового пола. На эти доски кладется рубероид и минеральная вата толщиной десять сантиметров. Под доски чистого пола следует постелить пергамин, необходимый для пароизоляции .

Совсем иначе пол необходимо делать в моечной бани. Сделать нужно по всему его периметру обособленный фундамент для того, чтобы он быстро высыхал и всегда был теплым в холодные времена. Далее снимается на полметра слой почвы и засыпается в полученный котлован песок и гравий на десять сантиметров слоя. Вода, которая попадет в дренажный колодец, уйдет в грунт, и не нужно будет делать приямка.

Асбестоцементные трубы используются в качестве лагов такого пола. Диаметры этих труб должны быть десять сантиметров. Кладутся они прямо на фундамент и потом заливаются бетоном, который их от смещения удерживает.

На трубы в моечной бани стелется обрезная округлая доска. Толщина доски должна быть пять сантиметров, а зазор между досками — семь миллиметров. После этого пол прижимается плинтусами.

Выбор проекта каркасной бани

Долгими зимними вечерами, мы расчерчивали план нашей будущей бани.

Фото проекта каркасной бани, на котором мы остановились.

Прежде чем выбрать материал для строительства бани мы долго советовались со строителями. По их совету выбрали типовой проект каркасной бани установленной на свайный фундамент. Такой выбор обусловлен тем, что грунтовые воды в нашей местности очень близко подходят к поверхности почвы, а пучинистый грунт может стать причиной растрескивания стен, если в качестве строительного материала мы применим кирпич. Даже если мы будем применять ленточный фундамент, усиленный сваями, все равно мы не сможем получить 100% гарантию того, что он выдержит сезонные колебания грунта.

Укладка кровельного железа

В качестве кровельного материала мы использовали металочерепицу «Монтеррей» — цвет «Красное вино». Для сохранности от конденсата образующегося на обратной стороне такого покрытия обязательно необходимо применять пароизоляционную пленку. Чтобы избежать схода снега на садовые деревца, обязательно устанавливаем на верхнем скате снегозадерживающий барьер. На таких крышах снега бывает немного, тем не менее – «Береженого Бог бережет!».

Торчащие торцы досок, подрезаем цепной пилой.

После этого крепим ветровую защиту и начинаем подшивать карниз. В качестве «подшива» будем использовать пластиковую вагонку. Распиливаем доску напополам, крепим ее с помощью саморезов на доски обрешетки крыши, выступающие снаружи так, что одна половинка ложиться вплотную к стене дома, а вторая вплотную к ветровой защите.

Крепим стартовые уголки и начинаем наполнять пространство карниза заранее приготовленными обрезками вагонки ПВХ нужной длинны. Аналогично делаем подшив карниза под скатом крыши. Лучше всего готовить заготовки вагонки, обрезая их с помощью болгарки мощностью не более 1 кВт используя для этого отрезной круг по железу минимальной толщины.

При такой работе в окружающее пространство летит очень большое количество отходов (пыль ПВХ, летучие соединения и т.д.) Эти вещества очень вредные для здоровья, поэтому работать по приготовлению заготовок для обшивки карниза лучше всего в хорошо проветриваемом месте и обязательно с использованием средств индивидуальной защиты (очки, респиратор).

Выводим «нулевой уровень»

После того, как все сваи вкручены, необходимо вывести уровень основания строения. Для этого вы точкуете угловую сваю на нужную высоту от земли (школьным мелком рисуете линию вокруг сваи). Это будет «нулевой уровень» и с помощью «болгарки срезаете ненужную часть сваи, что выше этой черты. Затем с помощью ровной обрезной доски поставленной на торец и строительного уровня выводите «нулевой уровень» на следующую сваю… и так далее по всем. Таким образом, у вас должно получится идеально ровное основание под обвязку каркаса строения.

Кстати вы можете выйти из положения и упростить вашу работу, если к строительному уровню, на грань где у вас находится определитель горизонтальности, на скотч, прикрепите лазерную указку и будете с ее помощью определять горизонтальность всего уровня основания.

Так же, как и для первой сваи проводите черту на каждой последующей, спиливаете лишнюю часть и зачищаете место среза.
