Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

  • Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
  • Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
  • Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
  • Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

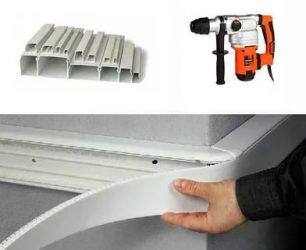

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Как крепить кабель-канал к стене? 2 простых способа Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластика;
  • алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

  • магистральные;
  • парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

  • составить чертеж обустраиваемого объекта с точными размерами;
  • определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
  • выбрать оптимальную трассу проводки и нанести ее на план;
  • купить короба с аксессуарами согласно сделанной схеме;
  • разметить путь электропроводки;
  • правильно подготовить короба к установке;
  • соорудить канал для укладки кабеля;
  • уложить провода, правильно закрепить их и закрыть крышки;
  • установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

  • удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
  • от потолка желательно отступить min 15 см, от оконного проема min 10 см;
  • ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Кабель-канал для проводов виды и отличия

В различных помещениях, прокладка электропроводки часто осуществляется в кабель-канале. На сегодняшний день, на рынке представлено огромное количество видов коробов, в которых производиться укладка токоведущих проводников.

Электротехнический монтажный короб виды:

  • Напольный;
  • Парапетный;
  • Плинтусный;
  • Гибкий;
  • Проволочный;
  • Лестничный.

Кабель-каналы напольного типа, удобны в применении. Они выполнены из плоского основания с бортами и полукруглой крышки, что позволит не цепляться за короб при движении.

Для того чтобы спрятать проводку от кондиционера или другого офисного оборудования, используют парапетные короба. Монтируется в основном в офисных и административных зданиях.

Кабель-канал для проводов может отличаться по дизайну и размеру

Короб плинтусный (декоративный), применяют в квартирах и частных домах. Наиболее часто используется для прокладки дополнительных линий электропроводки. Для того чтобы проложить проводники по неровной поверхности, используют гибкий (перфорированный) кабель канал. Благодаря своим особенностям, очень удобен в применении. Самым простым видом кабель-канала, является проволочный. Изготовлен посредством сварки проволок в лотки определенной длины. Применяется для укладывания кабелей и проводов в технических или помещениях общего пользования (щитовые, подземные парковки).

Основными материалами для изготовления коробов, является пластик или металл. Все зависит от конструкции и назначения изделия.

Для прокладки более массивных кабелей, применяют лестничные кабель-каналы. Они выполнены в виде скрепленных между собой металлических швеллеров.

Кабель-каналы бывают различной формы и размеров. Например, для прокладывания одного провода небольшого сечения, используют короба небольших размеров. Для прокладки используют кабель-каналы с прозрачной крышкой.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

Ошибки при монтаже электропроводки
Способы соединения электрических проводов
Как определить фазу и ноль без приборов

Клей (жидкие гвозди)

Крепление кабель-канала на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель- гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, как на рисунке, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене. Помните, что демонтаж кабель канала, приклеенного к стене, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

  • Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
  • Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
  • Лотки. ПУЭ, п. 2.1.11 определяет лоток как открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми;
  • Каналы для прокладки кабельных жгутов, чаще всего выполняемые на основе различного вида дискретных креплений (кронштейнов).

Таблица размеров кабель канала:


Размеры кабельного канала.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Подготовка к работе

Прежде чем выполнить прокладку кабеля в кабель-канале, необходимо продумать схему и технологию монтажа. В первую очередь создается рабочий чертеж, с указанием типов и количества проводников, которые планируется проложить. На основании эскиза нужно приобрести необходимое количество коробов, аксессуаров, выключателей и розеток.

Перед тем, как выполнить крепление кабель-канала к стенам, нужно произвести разметку трассы прокладки электропроводки. В местах укладки кабельных линий не должно возникать угрозы их механического или теплового повреждения. Расположение выключателей и розеток должно обеспечивать удобное и безопасное пользование ими.

При покупке электрофурнитуры необходимо проверить исправность замков, фиксирующих крышку изделия, которая должна закрываться с характерным щелчком и надежно держаться на профиле. Самопроизвольное открытие исключено.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепленияПорядок работы, советыМонтажная поверхность
при помощи саморезовсаморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж)с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забиваютпозволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами»закручиваются шуруповертом через указанное выше расстояниетонкий металл (меньше 2-х мм)
клеем (жидкие гвозди)наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезыдерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Крепление КК на поверхности гипсокартонных плит

Крепить стандартными метизами короба КК к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Крепление дюбелем-«бабочкой» к гипсокартону
