Принципы выбора и изготовления газового котла для бани

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

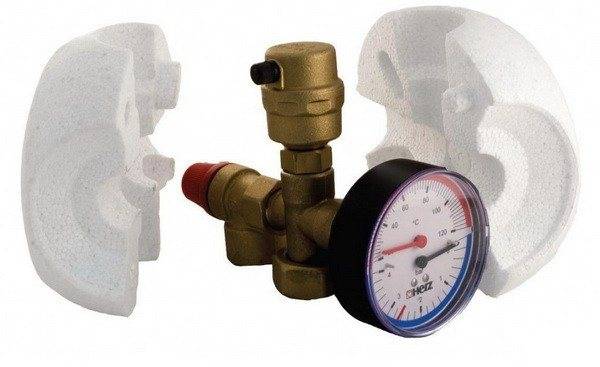

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

  1. Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
  2. Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

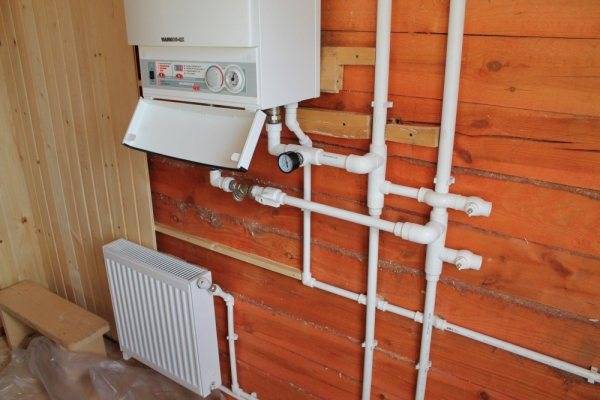

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

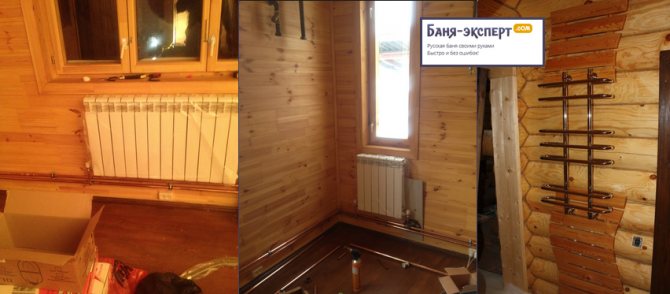

Система отопления с котлом – фото

Видео – Электрический котел своими руками

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

  • твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

    Твердотопливный агрегат, совмещенный с печью-каменкой

  • электрические;

    Электрокотел с водогрейным баком

  • газовые;

    Газовые агрегаты для бань

  • котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

    Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

  • железный котел;

    Схема котла с баком для воды

  • кирпичный;

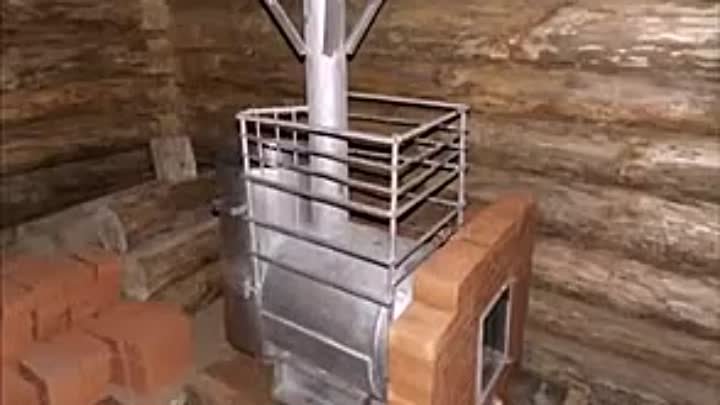

  • железный, но обложенный кирпичом. Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

Отличия между печами и котлами

Первое, что нужно сделать перед обустройством котла в бане – хорошо разобраться в классификации подобных систем, их особенностях и функциях. Не будет лишним посмотреть фото различных конструкций и их схемы, чтобы понимать, чем отличается электрокотел для бани от, например, газового котла.

Важно при изучении обязательно отметить главное различие между металлическим котлом и традиционной кирпичной печью. Часто неопытные люди распространяют ошибочное утверждение о том, что эти конструкции совершенно идентичны

А ведь разница очевидна, и заключается она, во-первых, в используемом для постройки материале, а во-вторых, в схеме изготовления и принципе работы сравниваемых систем.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке

Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

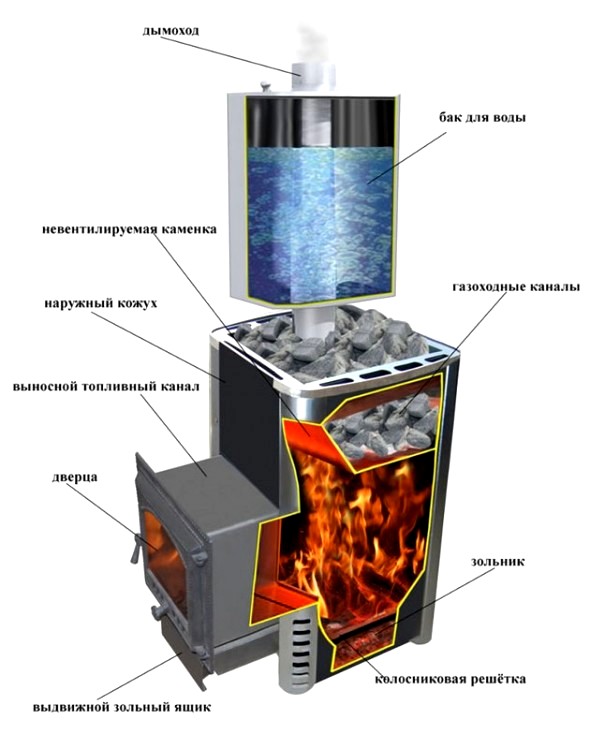

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

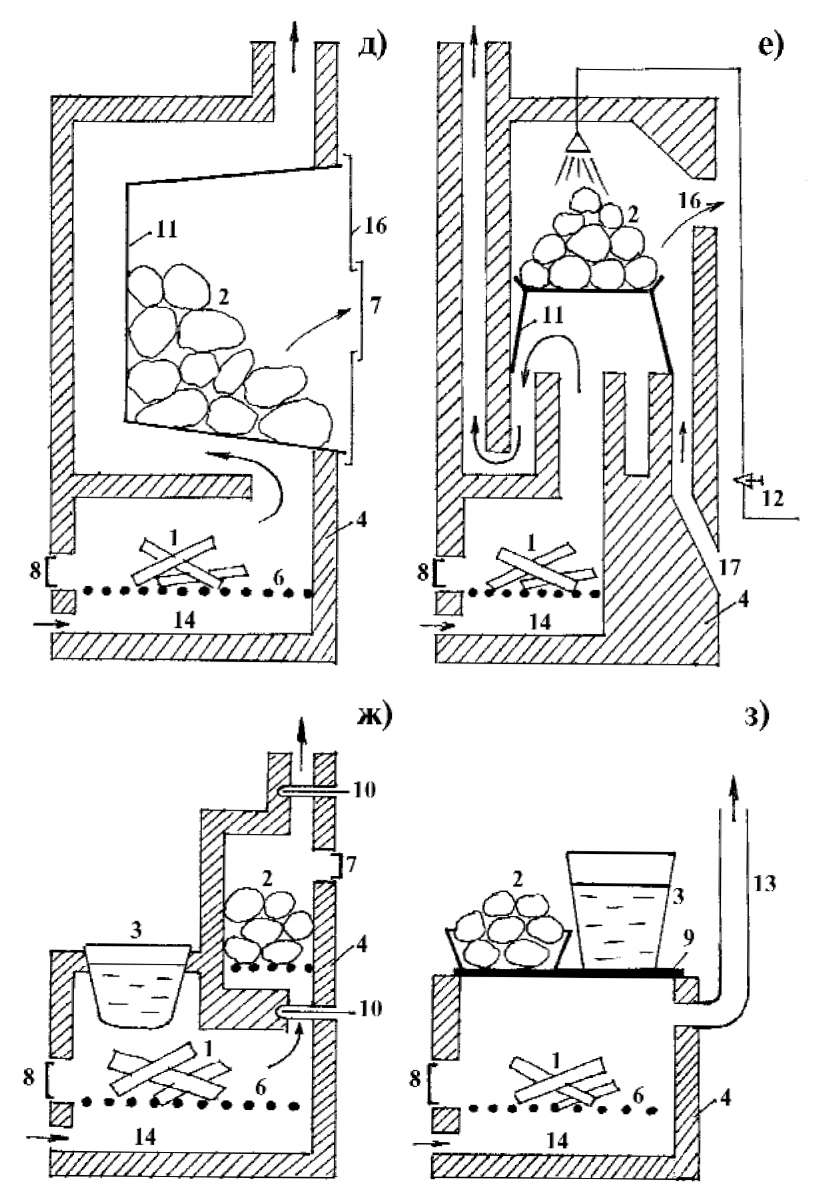

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

  1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
  2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:

    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

  1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:

    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

https://youtube.com/watch?v=z22zuI04mqo

Установка котла

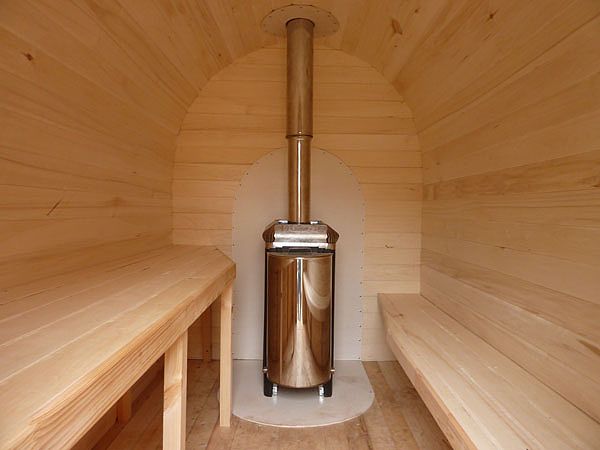

Прежде чем заниматься изготовлением агрегата, нужно определить место его расположения и размер трубы для дымохода. Это позволит избежать неприятностей во время установки. Труба дымохода должна прямо подниматься вверх через кровлю. И при этом специалисты рекомендуют использовать для нее двухслойную трубу, начиная от потолка и до самого ее окончания

Чтобы защитить отделочный материал потока и кровли, важно позаботиться о тепло- и гидроизоляции. Для этого может быть использована базальтовая вата и фольга

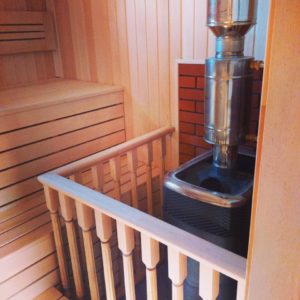

Установка котла

Сооружение самодельного котла по сравнению с кладкой кирпичной печи, является достаточно простым процессом. И теперь и вы знаете, как можно реально сэкономить на отопление в бане, создав котел своими руками. Причем такой метод дает возможность не только рационально использовать пространство в помещении, но и создать уникальный дизайн комнаты.

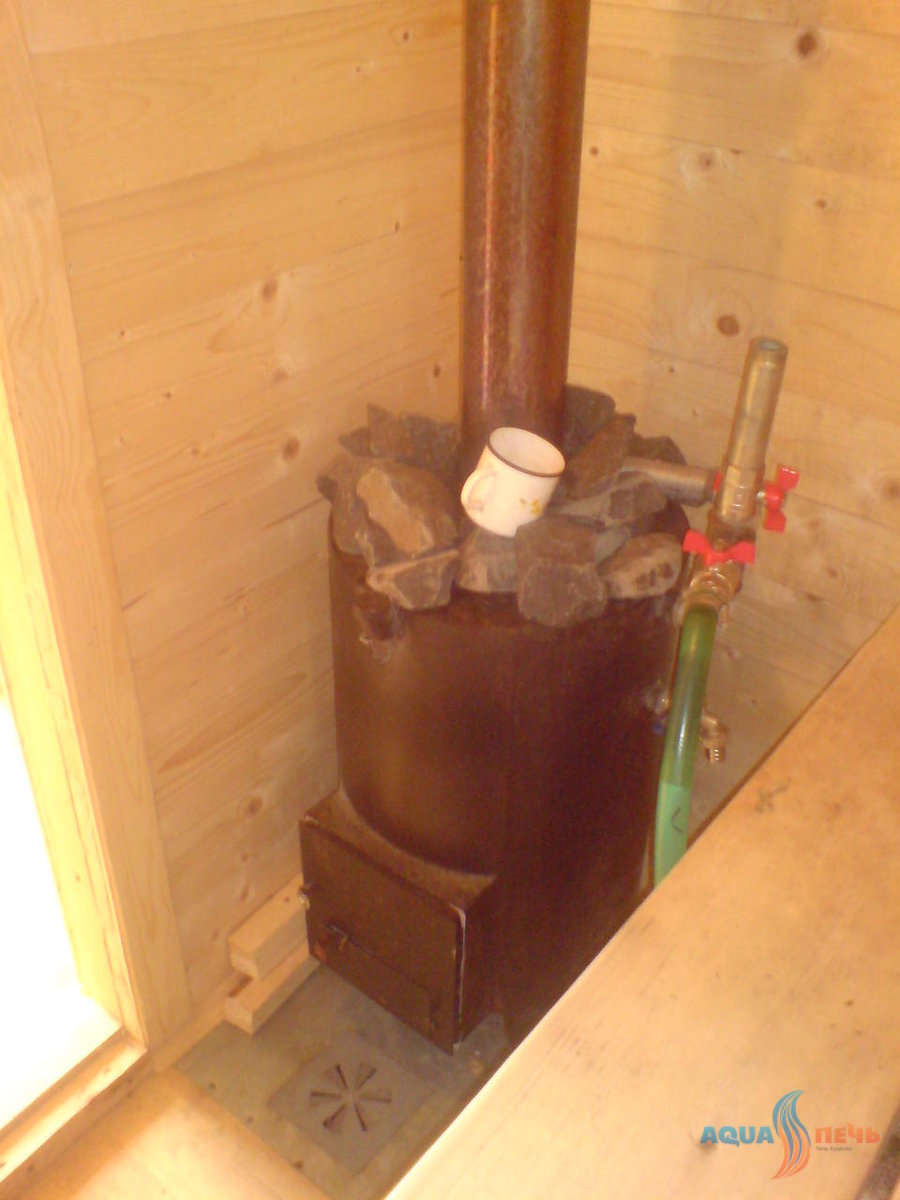

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

  1. Сварочный аппарат инверторный или электрический;
  2. Угловая шлифовальная машина или болгарка;
  3. Отрезные круги по металлу для болгарки.

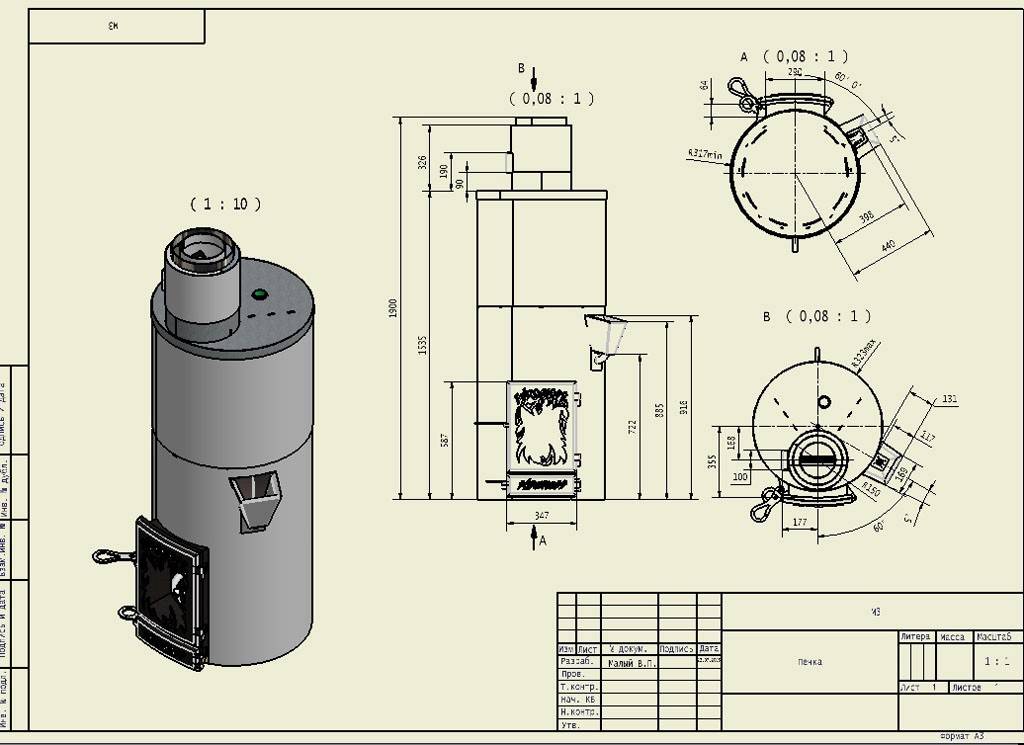

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

  1. На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
  2. В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
  3. Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
  4. Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
  5. В нижней части будущего котла изготавливают прорезь для установки дверки;
  6. Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

  1. На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
  2. В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
  3. Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
  4. Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

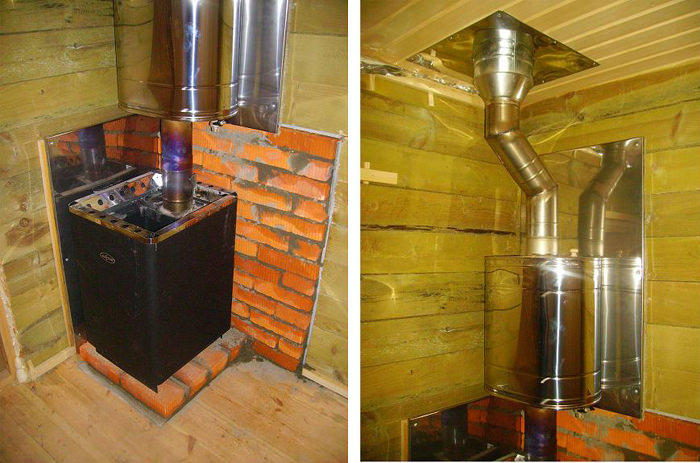

Газовый котел – эффективно, но не всегда безопасно

Газовое оборудование целесообразно к использованию лишь в тех случаях, когда к земельному участку, где размещена баня, осуществляется прямая подача газа. Обычно котлы газовые для бани имеются небольшие размеры и низкий расход топлива, но естественно, как уже говорилось выше, платить за расходуемый ресурс все равно придется. При правильном монтаже и эксплуатации в помещении не будет возникать запаха газа, а система будет работать стабильно. Если же признаки неполадок в работе имеются, то задачей владельца является полное отключение подачи газа и вызов аварийной службы.

Выбирая газовый котел в баню, необходимо определиться с тем, какая отопительная система будет реализована в постройке: одноконтурная (исключительно для обогрева) или двухконтурная (будет выполняться не только обогрев, но и подача горячей воды). Существует и трехконтурная версия газового отопительного котла, которая позволяет осуществлять подачу теплоносителя в систему подогрева полов и бассейн. Выбирать необходимо, опираясь на предварительно составленную схему отопительной системы и собственные финансовые возможности.

Рекомендации по установке

Из-за большого веса металлической конструкции, устанавливать котел на пол не рекомендуется. Для этой цели следует предварительно соорудить бетонный или кирпичный фундамент соответствующего размера и высоты.

Место выхода дымохода также рекомендуется определить заранее, чтобы впоследствии не заниматься утомительным устройством поворотов.

Кроме того, в месте изгиба труба может прогореть достаточно быстро. Использовать лучше специальные двухслойные трубы типа «сэндвич». Это поможет ограничить прямой контакт деревянных элементов кровли и перекрытий с железной трубой, которая способна разогреваться под действием уходящих газов до очень высоких температур.

Несмотря на высокие температуры, котел можно покрасить. Для этих целей существуют специальные термостойкие полимерные краски, которые свободно продаются в строительных магазинах.

Газовый котел – эффективно, но не всегда безопасно

Газовое оборудование целесообразно к использованию лишь в тех случаях, когда к земельному участку, где размещена баня, осуществляется прямая подача газа. Обычно котлы газовые для бани имеются небольшие размеры и низкий расход топлива, но естественно, как уже говорилось выше, платить за расходуемый ресурс все равно придется. При правильном монтаже и эксплуатации в помещении не будет возникать запаха газа, а система будет работать стабильно. Если же признаки неполадок в работе имеются, то задачей владельца является полное отключение подачи газа и вызов аварийной службы.

Выбирая газовый котел в баню, необходимо определиться с тем, какая отопительная система будет реализована в постройке: одноконтурная (исключительно для обогрева) или двухконтурная (будет выполняться не только обогрев, но и подача горячей воды). Существует и трехконтурная версия газового отопительного котла, которая позволяет осуществлять подачу теплоносителя в систему подогрева полов и бассейн. Выбирать необходимо, опираясь на предварительно составленную схему отопительной системы и собственные финансовые возможности.

Как правильно выбрать газовую печку?

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

При выборе печи учитывают требования к газовым баням, которые касаются прежде всего безопасности эксплуатации. У производителя или продавца должны быть официальные документы, подтверждающие, что конкретная модель прошла испытания и соответствует государственным стандартам.

Что касается технических параметров, то главными являются:

  • площадь парного помещения;
  • номинальная мощность;
  • тип топки;
  • материал изготовления;
  • способ управления;
  • особенности монтажа;
  • дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

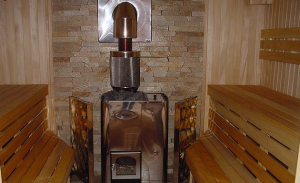

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады. Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!
