Что такое вентиляция «Басту»? Разбираем схему и принцип работы

Устройство вентиляции в бане

Комплектующие в баню подбираются в зависимости от типа вентиляции:

Окно.

Это важный элемент в бане не только из-за освещения, но и из-за того, что после процедур можно качественно проветрить парилку

Но важно правильно установить его, чтобы не было разгерметизации. В противном случае тёплый воздух не будет задерживаться надолго и придётся чаще поднимать температуру

Мастера советуют устанавливать два окна: одно над полками (если во время процедуры жара слишком много и кому-то плохо, то его можно открыть, чтобы остудить помещение) и под полками (так быстро просушиваются лежанки). Второе окно должно быть небольших размеров и непрозрачным.

Также важно помнить, что по технике безопасности окна должны открываться внутрь. В парной нельзя устанавливать пластиковые окна, так как они могут начать выделять токсичные вещества

Можно использовать только дерево.

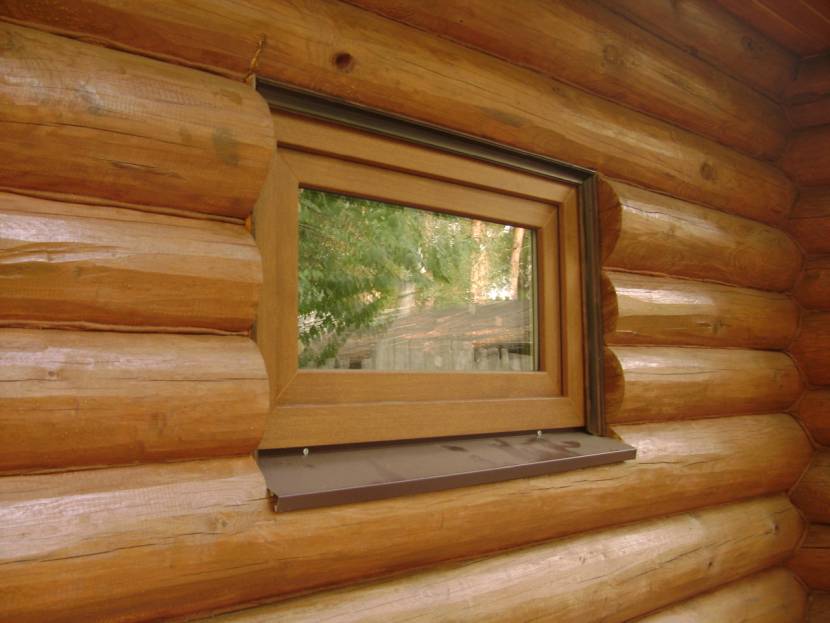

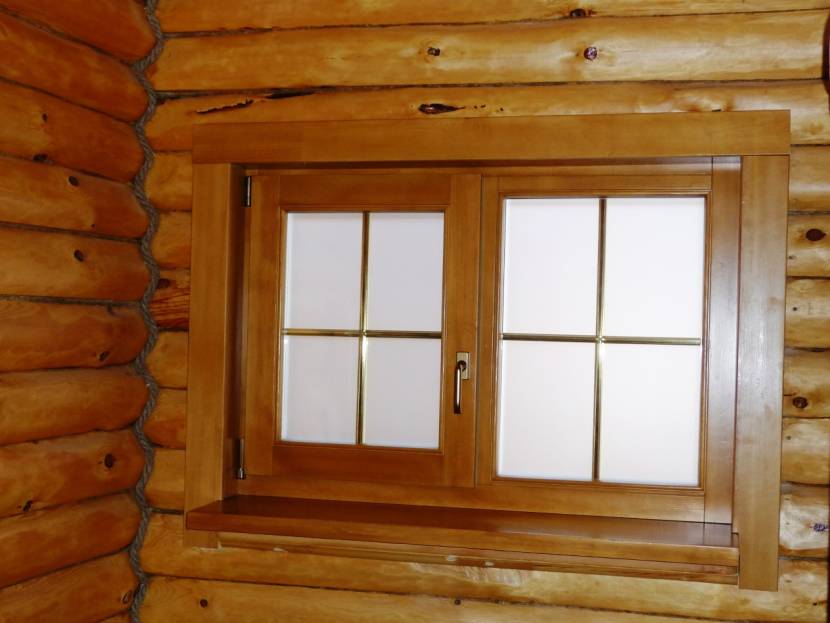

Правильно подобранное окно хорошо дополнит интерьер баниИсточник baniaisauna.ru

Вентилятор.

Для установки вентиляции необходимо приобрести несколько комплектующих: решётку, клапан, задвижку, короб, москитную сетку, термометр и сам вентилятор. Решётку желательно брать из дерева, а сетку из металла.

Таким образом они не пропустят в помещение насекомых или грызунов. В качестве воздуховода можно использовать гофру или оцинкованную трубу. Нельзя применять пластик, так как он не приспособлен для использования при высокой температуре.

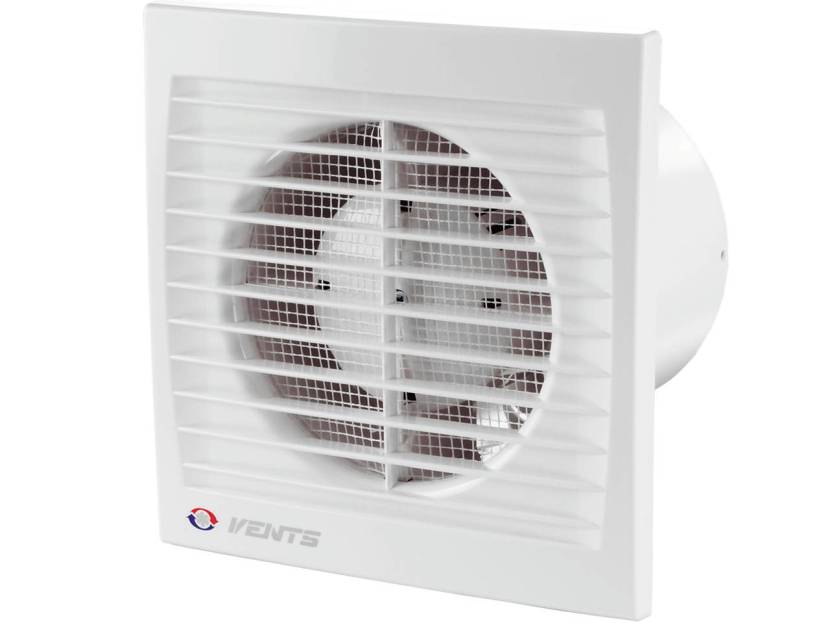

Вентилятор для парнойИсточник ventcond.kiev.ua

Вентиляционный клапан для бани.

Его необходимо установить в приточном и вытяжном канале. Размеры и форма подбираются в зависимости от интерьера. Есть два вида клапанов: принудительной вентиляции и инфильтрации. Оба работают по одному принципу и мало отличаются внешне. Их легко установить, укоротив под толщину стены в парилке. На наружной части есть жалюзи, которые не пропустят дождь или снег в вентиляцию.

На внутренней стороне есть оголовок и мембрана для лучшей шумоизоляции и поддержания тепла. Также внутри установлена москитная сетка

Клапан устанавливается в несущей стене и важно следить, чтобы он не выходил к уличному туалету или мусорным бакам. В противном случае весь этот запах будет внутри помещения

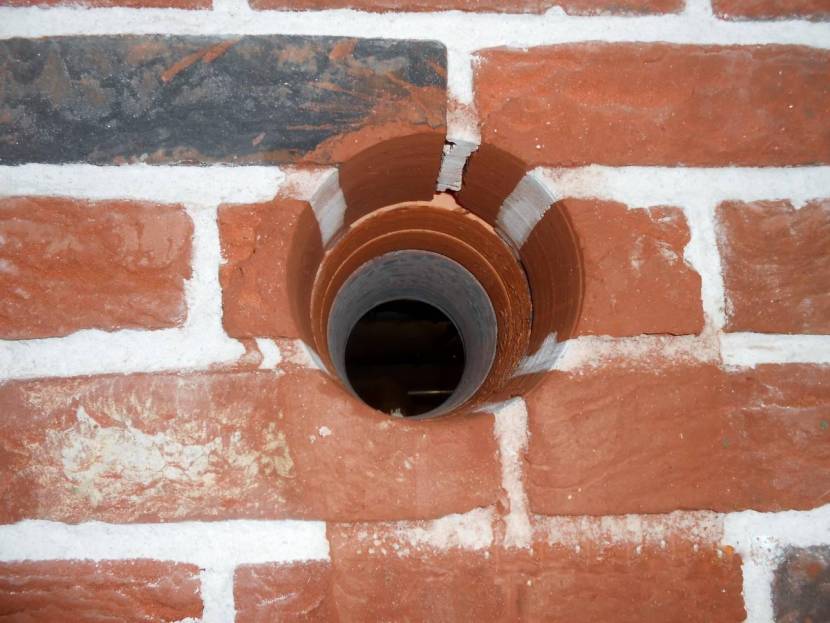

Клапан необходимо устанавливать в несущей стенеИсточник sverlenie.in.ua

Отдушины и продухи в бане.

Отдушины устанавливаются на расстоянии 2м. Продухи бывают трёх видов: круглыми, квадратными и прямоугольными и располагаются на крыше.

Вытяжка.

Если баня расположена вместе с домом, то вытяжка устанавливается так, чтобы воздух шёл в противоположную сторону от жилищного помещения. Вытяжку нельзя устанавливать под потолком, так как в таком случае будет большой сквозняк.

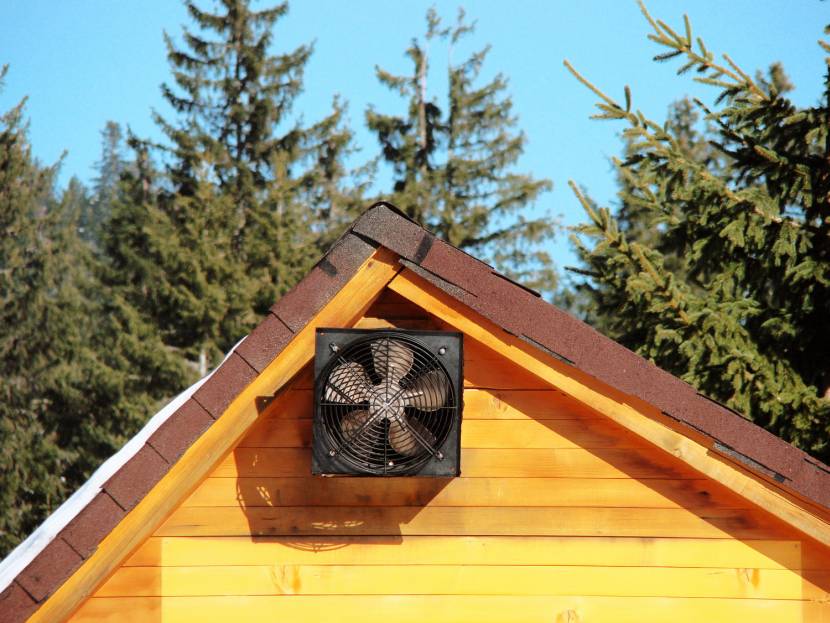

Вытяжка не должна быть направлена на домИсточник birzhaplus.ru

Для того, чтобы парная функционировала должным образом, необходимо установить все комплектующие. Если не будет хоть чего-то, то высока вероятность пожара или того, что кому-то в процессе станет нехорошо

Также важно помнить, что материалы должны быть подобраны в соответствии с техникой безопасности


Окна в бане необходимо устанавливать так, чтобы они открывались внутрьИсточник oknamassiv.ru

Устройство вентиляции в бане

Комплектующие в баню подбираются в зависимости от типа вентиляции:

Окно.

Это важный элемент в бане не только из-за освещения, но и из-за того, что после процедур можно качественно проветрить парилку

Но важно правильно установить его, чтобы не было разгерметизации. В противном случае тёплый воздух не будет задерживаться надолго и придётся чаще поднимать температуру

Мастера советуют устанавливать два окна: одно над полками (если во время процедуры жара слишком много и кому-то плохо, то его можно открыть, чтобы остудить помещение) и под полками (так быстро просушиваются лежанки). Второе окно должно быть небольших размеров и непрозрачным.

Также важно помнить, что по технике безопасности окна должны открываться внутрь. В парной нельзя устанавливать пластиковые окна, так как они могут начать выделять токсичные вещества

Можно использовать только дерево.

Правильно подобранное окно хорошо дополнит интерьер баниИсточник baniaisauna.ru

Вентилятор.

Для установки вентиляции необходимо приобрести несколько комплектующих: решётку, клапан, задвижку, короб, москитную сетку, термометр и сам вентилятор. Решётку желательно брать из дерева, а сетку из металла.

Таким образом они не пропустят в помещение насекомых или грызунов. В качестве воздуховода можно использовать гофру или оцинкованную трубу. Нельзя применять пластик, так как он не приспособлен для использования при высокой температуре.

Вентилятор для парнойИсточник ventcond.kiev.ua

Вентиляционный клапан для бани.

Его необходимо установить в приточном и вытяжном канале. Размеры и форма подбираются в зависимости от интерьера. Есть два вида клапанов: принудительной вентиляции и инфильтрации. Оба работают по одному принципу и мало отличаются внешне. Их легко установить, укоротив под толщину стены в парилке. На наружной части есть жалюзи, которые не пропустят дождь или снег в вентиляцию.

На внутренней стороне есть оголовок и мембрана для лучшей шумоизоляции и поддержания тепла. Также внутри установлена москитная сетка

Клапан устанавливается в несущей стене и важно следить, чтобы он не выходил к уличному туалету или мусорным бакам. В противном случае весь этот запах будет внутри помещения

Клапан необходимо устанавливать в несущей стенеИсточник sverlenie.in.ua

Отдушины и продухи в бане.

Отдушины устанавливаются на расстоянии 2м. Продухи бывают трёх видов: круглыми, квадратными и прямоугольными и располагаются на крыше.

Вытяжка.

Если баня расположена вместе с домом, то вытяжка устанавливается так, чтобы воздух шёл в противоположную сторону от жилищного помещения. Вытяжку нельзя устанавливать под потолком, так как в таком случае будет большой сквозняк.

Вытяжка не должна быть направлена на домИсточник birzhaplus.ru

Для того, чтобы парная функционировала должным образом, необходимо установить все комплектующие. Если не будет хоть чего-то, то высока вероятность пожара или того, что кому-то в процессе станет нехорошо

Также важно помнить, что материалы должны быть подобраны в соответствии с техникой безопасности

Окна в бане необходимо устанавливать так, чтобы они открывались внутрьИсточник oknamassiv.ru

Особенности функционирования естественной вентиляции

Вентилирование любого жилого помещения должно быть организовано правильно, а в отношении бани это еще важнее. Для этого помещения характерна повышенная влажность и резкие перепады температуры. Если воздухообмен не сбалансирован, то бане, построенной из натуральной древесины, уже через пару лет понадобится серьезный ремонт.

Кроме того, без проветривания в парилке будет крайне неприятный и даже опасный для здоровья микроклимат: тяжелый воздух, плесень, неприятные запахи и т.п. Оптимальным для русской бани считается естественное вентилирование, организация которого не требует больших затрат или сложных строительных навыков.

Как известно, теплые воздушные потоки обычно поднимаются вверх, а для холодного воздуха характерно движение вниз. На этом физическом принципе и основано действие естественной вентиляции.

Холодный воздух поступает через отверстия, расположенные внизу, нагревается, поднимается вверх и удаляется сквозь проемы вверху.

Для правильного функционирования естественной вентиляции в бане необходимо приточное отверстие поместить внизу, возле печки, а вытяжку ставят на противоположной стене под потолком

Чтобы эта схема вентиляции в парной работала, необходима разница в температуре воздуха внутри помещения и снаружи. В обычных жилых помещениях с естественным вентилированием в летний период могут возникнуть проблемы, поскольку и в комнатах, и на улице одинаково жарко.

А вот в бане, в силу специфики этого сооружения, обеспечить такую разницу не сложно, поскольку воздух во время банных процедур постоянно прогревается.

Если вентилирование продумано еще на этапе строительства, то в нижней части бани будут предусмотрены специальные приточные отверстия, а на противоположной стороне вверху – вытяжные.

Но специальная дыра в стене – не единственный вариант вентилирования бани. Например, в рубленых банях приток свежего воздуха может осуществляться через венцы стен или просто через дверь, которую оставляют приоткрытой на время проветривания.

При естественном вентилировании холодный воздух, поступающий в парную, нагревается и поднимается вверх, а затем уходит через вытяжное отверстие под потолком

На роль вытяжки подходят форточки, специальные продухи и даже дымоход отопительной печи. Если вентилирование осуществляется через особые отверстия, они должны быть должным образом оформлены. Для начала, снаружи все такие объекты следует закрыть защитной решеткой.

А еще не помешают затворы или другие регуляторы, которые позволят регулировать скорость воздушного потока или полностью перекрыть вентиляционное отверстие. Продухи в парилке иногда закрывают, чтобы помещение побыстрее прогрелось. Но затем нужно обязательно открыть их для восстановления воздухообмена.

Не всегда есть возможность установить приточную и вытяжную вентиляцию на противоположных стенах, но и в таком случае можно добиться необходимого эффекта

Вентиляция басту в бане: схема, устройство и принцип работы

«Басту» — это по сути название шведских саун, где нагрев помещения происходит за счёт грамотно продуманной конвекции воздуха. По названию этих саун, и прозвали вентиляцию. Итог сбалансированного и эффективного воздухообмена следующий:

  • • свежий и «лёгкий» воздух в парной,
  • • легко дышать и легко воспринимать высокую температуру,
  • • сухие полы и другие деревянные элементы отделки,
  • • отсутствие грибка, плесени и затхлого запаха,
  • • комфорт и приятное времяпрепровождение в бане,
  • • долгий период эксплуатации парной без ремонта.

Схема и устройство довольно просты: под печью в полу или в стене (в самом низу) делается приточное отверстие для холодного воздуха. На противоположной от печки стене, устанавливается вертикальный вентиляционный короб.

Этот короб имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжёлого пара, верхнее – для «сброса лишнего жара» и для просушки помещения. Выводится «отработавший воздух» по воздуховоду через чердак на крышу.

Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парных процедур должно быть закрыто (если вам не сильно жарко). Прошедший через всё помещение и немного остывший влажный воздух начинает опускаться вниз. Здесь он засасывается через нижнее отверстие в коробе и удаляется на улицу.

Печь в данном случае играет роль теплового насоса, и воздухообмен происходит естественным образом. Никакая принудительная вентиляция здесь не нужна. Воздушный поток постоянно циркулирует за счёт движения вверх горячего воздуха от печи, поэтому находиться в парной очень комфортно и легко.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

  • Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
  • Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

  1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
  2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
  3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

  • дрель;
  • набор сверл для дрели;
  • коронки по дереву;
  • долото;
  • стамеска;
  • защитные клапаны и решетки;
  • герметик;
  • металлическая труба с сечением по размеру продуха;
  • решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения.
Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки.
В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки.
Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости.
Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

Тщательно ровнять проем не надо, важно его сделать так, чтобы вмещался воздуховод.

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

  • обернуть трубу минватой;
  • вставить элемент в продух;
  • зафиксировать положение монтажной пеной;
  • запенить гидроизоляцию между стеной и обшивкой;
  • закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.

Для чего нужна вентиляция в парилке

Правильное обустройство вентиляции в бане в парилке или помывочной – это важный фактор, которым не следует пренебрегать. При постройке здания частой ошибкой является заделка всех отверстий в помещении. Некоторые мастера по неопытности считают, что это поможет ускорить нагрев в парилке.

Но такой подход может привести к негативным последствиям не только для помещения, но и для здоровья. При нагреве будет скапливаться большое количество углекислого газа, который при повышении концентрации может привести к потере сознания или навредить дыхательной системе.

Вентиляция в помывочной поможет воздуху хорошо циркулироватьИсточник stroy-okey.ru

Наличие правильной вентиляционной системы поможет сохранить и саму баню. Если в помещении будет слишком влажно, то на стенах могут появиться вредоносные грибки и бактерии. Плесень при нагреве помещения может попасть в дыхательные пути, а также вызвать аллергическую реакцию.

Наличие в помещении грибка ухудшит внешний вид помещения и будет вызывать неприятный запах при застое воздуха или нагреве бани. Распространение плесени по стенам может повредить внутреннюю отделку парилки или начать разрушать структуру дерева, если она появилась в срубе.

При правильной установке вентиляции в бане, в парилке и в помывочной можно создать в помещении микроклимат, который будет способствовать приятному и полезному посещению сауны, а также ускорить нагрев помещений в ней.

Нельзя допустить появления плесени или бактерий в банеИсточник sharonfalco.com

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

  • принудительная или естественная;
  • вытяжная, приточная или приточно-вытяжная;
  • местная или общеобменная.

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой — местная вентиляция, а отдушины — часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с зависимостью вентиляции от типа бани (8 типов).

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
