Фундамент под печь в бане: подготовка и возведение

Фундамент под баню со сливом

Полы с оборудованным сливом герметичны, вода уходит в подготовленное отверстие в полу, к которому делается небольшой уклон. В обоих случаях после этого вода или попадает прямо на землю, или отводится за пределы фундамента, что намного правильнее.

Для исключения влияния воды на фундамент сбор воды следует делать в специально оборудованную сливную яму, если грунт позволяет ей впитываться без остатков, или же отводить ее из-под основания – такой вариант хорош для глинистых грунтов, плохо впитывающих воду. Фундамент должен способствовать вентиляции подпольного пространства (это относится ко всем типам ленточного основания), для чего в стенках надо образовать несколько отверстий – продухов, обеспечивающих движение воздуха.

На данной схеме показан мелкозаглубленный ленточный фундамент, он обязательно должен быть оборудован продухами, если нужен фундамент под баню со сливом

Отвод воды организуется заранее, во время строительства фундамента. Систему труб надо проложить при заливке, чтобы не ломать впоследствии готовую ленту. На глинистых почвах можно просто сделать дренажную канаву с уклоном в сторону отвода, но проход через ленту, тем не менее, должен быть оформлен трубой для исключения намокания бетона.

Постройка под печь из кирпича

Для печки из кирпича, которую планируется установить в бане, основание сооружается по более серьезной технологии, ведь вес такой конструкции намного больше, чем предыдущей, в связи с чем, и фундамент под нее нужен более мощный и стойкий.

В этом случае учитывается и глубина промерзания почвы, что не делалось в предыдущем варианте. А если этот момент упустить и построить фундамент на меньшей глубине, чем необходимо, то через небольшой отрезок времени он начнет деформироваться, трескаться, отклонится от вертикальной оси.

Основание под кирпичную печку для бани сооружается в таком порядке:

Первым делом определяется глубина промерзания грунта. От этого зависит, какой глубины будет котлован, который выкапывается ниже ее уровня. Его размеры должны быть больше на 10 – 15 см с каждой стороны, чем размеры будущего основания. Например, если планируется заливать фундамент, размеры которого составляют 100 на 60 см, то яма будет 120-130 см на 80-90 см. Этот запас позволит без затруднений установить опалубку и усилить основание гравием или песком, что послужит дополнительной защитой от подвижек грунта.
Когда котлован готов, в него засыпается песок, который будет исполнять роль подушки для фундамента. Песчаная подушка, для уплотнения, несколько раз поливается водой, при необходимости досыпаются новые порции песка. На выходе слой должен иметь толщину 15 – 20 см.
После того, как вода уйдет, выкладывается слой камней или битого кирпича. Его необходимо утрамбовать и засыпать песком. Для того чтобы песок максимально заполнил пустоты между камнями или кусками кирпича, его поливают водой в несколько заходов. Когда песок перестанет уходить, можно прекращать полив и приступать к следующему шагу. Примерная толщина слоя камней должна быть 25 – 30 см.
Далее в яму засыпается и утрамбовывается слой щебня.
Теперь можно сооружать опалубку. Для этого используется доска толщиной 4 см. Пространство внутри опалубки, и размеры будущего фундамента должны соответствовать друг другу. Чтобы выставить опалубку ровно используется строительный уровень. Конструкция надежно закрепляется, а внутри нее устанавливается металлический каркас. Расстояние между досками и каркасом должно быть примерно 5 см.
Далее идет заливка бетоном пространства внутри опалубки. По ходу добавления раствора нужно использовать деревянный брус для утрамбовки. Пространство заполняется полностью, чтобы слой находился на уровне верхних граней опалубки. Выполняется стяжка и удаление лишнего раствора. Сооружение оставляют на несколько дней для застывания. Поверхность залитого бетона должна находиться на нулевом уровне бани (уровень чистого пола)

На это необходимо обратить внимание при сооружении опалубки.
После высыхания бетона можно снимать опалубку. Также необходимо расплавить гудрон и обрабатывать ним все поверхности бетона

Это надо сделать несколько раз. Пространство между стенками ямы и бетоном необходимо засыпать песком или гравием. Далее сооружение накрывается пленкой, и работа приостанавливается.
Через неделю можно начинать кладку банной печи.

Виды оснований под печь

Наиболее распространенными вариантами базиса для подобных конструкций являются:

  • На основе бетона сплошной заливки.
  • Бутобетонный.
  • Опорно-свайный.

Обычный фундамент строится из бута на цементном составе или из бетона. По размерам он должен быть примерно на 100 мм больше площади самой печки. Высота используется такая же, как и при обустройстве базиса для обычной постройки. На готовую конструкцию производиться монтаж рубероида или нескольких слоев гидроизоляции, сверху кладется кирпич, а с помощью металлических уголков получится гарантировать пожарную безопасность.


Схема фундамента под печьИсточник stopdacha.ru

При выборе типа основания и его размеров нужно обязательно учитывать качество почвы. Плотность грунта и уровень его промерзания имеют большое значение. Существует 3 типа почвы: глина, супесь и суглинок. На местности, где находятся реки, водоемы и озера, чаще всего осадочная разновидность грунта. В таком случае создание фундамента лучше доверить специалистам, так как понадобится выполнить точные расчеты точки прохождения вод.

Довольно распространенным является такой вид почвы, как суглинок, в состав которого входят песок и глина. Из-за этого грунт имеет низкие показатели пластичности, и обустройство основания может быть проблемным. Дело в том, что в сухом состоянии суглинок рассыпается, в холодное время он пучинится, а при выпадении осадков значительно повышается вязкость. Чтобы избежать осложнений с таким типом почвы, глубина заложения базиса должна быть выше точки промерзания.

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

  • глубина свайного фундамента закладывается ниже уровня сезонного промерзания;
  • наконечник сваи должен упираться в твердый несущий пласт грунта.

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Подготовка к установке

Торопиться с установкой нового агрегата на место не стоит. Перед тем, как поставить печку в бане, её нужно хорошо протопить на открытом воздухе, загрузив каменку. Делается это по двум причинам.

Во-первых, краска, которой покрывают металлический корпус, окончательно схватывается только при высокой температуре. При этом она частично выгорает с выделением неприятного запаха.

Во-вторых, камни для бани часто содержат в своём составе сульфиды, распадающиеся при высокой температуре на окислы серы. В свою очередь, при соединении с водой превращаются в кислоты. Пары серной кислоты не просто неприятно пахнут – они очень опасны для здоровья. Но сульфиды довольно легко выгорают, поэтому и желательно протапливать печь на улице до полного исчезновения запаха серы.

Так выглядит камень с вкраплениями сульфидовИсточник parilochka.com

Если стоит задача, как установить печь в бане с топкой из предбанника своими руками, то при наличии перегородки между ним и парным отделением часть её придётся вырезать. Если перегородки нет, лучше сразу возвести её из негорючего материала, например, из красного кирпича. Или выложить кладку до нужной высоты, а продолжить брусом.

Размеры проёма в горючей перегородке под топливник тоже берутся не «с потолка», а определяются в зависимости от мощности теплового агрегата. С печами заводского изготовления все просто: эти параметры указываются в паспорте на изделие. Уменьшать их нельзя, а увеличивать – сколько угодно.

Мощность самодельной печки определить затруднительно. В таких случаях проем делают таким, чтобы от топки до деревянной стены оставалось 25-35 см при условии её защиты по контуру теплоизоляционным материалом: полосой асбестового картона, базальтовой ваты и т.п. Если такая защита не предусмотрена, это расстояние увеличивают до 40-50 см.

Вырезанный в перегородке проем под выносную топкуИсточник vsaunu777.ru

Ленточный

Представляет собой ленту, которая пролегает под всеми стенами постройки. Это позволяет максимально равномерно распределить нагрузку на грунт, которую создает любое строение независимо от его назначения. Главное преимущество ленты заключается в том, что он исключает возможность проседания и перекосов строения в будущем.

Конечно же, это будет возможно, только если при его возведении строго соблюдалась технология. Еще одним плюсом является сокращение объема земляных работ. Вам не придется рыть огромный котлован равный площади всего строения.

Возведение ленточного фундамента проводится в несколько этапов. На предварительном этапе строительства необходимо убрать весь мусор с участка, если он покрыт дерном, то его тоже придется снять. Такой мусор, как камни, старые кирпичи и прочее можно не выбрасывать, а отложить в сторону, их можно использовать в качестве заполнителя в бетоне.

Первый этап заключается в разметке участка посредством вбивания колышков по углам внешнего контура. Для этого используется рулетка, угольник и бечевка. Проверить точность разметки можно следующим образом: с помощью веревки необходимо соединить противоположные углы так, чтобы получилось две диагонали.

Их длины должны быть равны, или по крайней мере отличаться не более, чем на 2 см.

Под баню из бруса будет достаточно 25-30 см, а для кирпичной стены от 35 до 40 см и более.

Внутренний периметр отмечается так же, как и внешний — с помощью колышков и бечевки.

Внутренний периметр основания должен быть меньше как минимум на две толщины стены.

Как только разметка завершена, можно приступать к копке траншеи — это второй этап. Траншеи необходимо тщательно очистить от обсыпавшейся породы и вычерпать воду. Также, если есть такая необходимость, можно укрепить их стены досками или щитами из ДСП.

Важно! Необходимая глубина зависит от географической широты и от климата того места, где планируется строительство. Она должна быть не меньше 50-70 см, но в любом случае, советуем делать её с запасом, чтобы фундамент не треснул в межсезонье

Ширина основания под сруб бани должна быть на 10-15 см больше для беспроблемной установки опалубки. Ее дно на всем участке должно быть горизонтальным, что можно проверить гидроуровнем. Только в этом случае нагрузка будет равномерно распределяться на грунт.

Дно будущего основания нужно наполнить крупным песком, а затем гравием на 20-30 см, при этом каждый слой необходимо утрамбовывать и проливать водой. После этого можно приступать к установке опалубки. Ее сооружают из строительных досок толщиной от 25 мм или ДСП от 2 см.

Причем ее верхняя кромка должна быть выше уровня бетонного фундамента на 10-15 см. Удобнее всего использовать сборно-разборную металлическую конструкцию, если у вас есть возможность найти ее или взять в аренду.

Если вы планируете построить баню из легких материалов, то армирование может быть минимальным (2-3 ряда по 2 арматуры), но в случае с кирпичом оно должно быть серьезнее. Она укладывается в виде каркаса, а прутья связываются стальной проволокой, сваривать их между собой нежелательно, это повышает хрупкость металла.

Перед тем, как заливать раствор в опалубку, необходимо позаботиться о канализационных и вентиляционных отверстиях. Для этого между прутьями арматуры укладываются и закрепляются обрезки труб, наполненные влажным песком или гравием, это защитит трубы от деформации. Такая мера поможет получить без особых затрат слив из бани сточных вод.

После этого можно приступать к последнему этапу — залив бетоном. Через 7 дней он окончательно затвердеет и опалубку можно снимать. Появившееся пространство нужно засыпать песком и тщательно утрамбовать. На этом процесс возведения основания можно считать завершенным.

Важно! Работа с бетоном должна быть непрерывной. Желательно закончить все работы за один приём, это повысит качество изделия в несколько раз, и исключит отделение слоёв друг от друга в процессе эксплуатации.

Финишные работы

Нужно проверить «работоспособность» системы – протопить печь.

Растопка печи

Проверьте тягу, в помещении не должно быть запахов и дыма. Тягу испытывайте на различных режимах горения дров

Важное замечание – дрова должны быть сухими. Во время горения мокрых дров на стенках металлических дымоходов конденсируются много влаги, к которой прилипает сажа

Результат – условный диаметр дымохода уменьшается, нарушается сила тяги, требуется частая прочистка внутренних поверхностей трубы. Чтобы почистить дымоход нужно разобрать трубы. Делать это долго и нудно, грязи в бане будет предостаточно.

И последнее. Некоторые владельцы бань для сохранения тепла устанавливают на дымоход шибер. Мы не советуем заниматься такими делами. Во-первых, баня не то помещение, в котором нужно хранить тепло всю ночь. Во-вторых, преждевременное закрытие шибера часто становится причиной отравления угарным газом.

Шибер

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Плита

Если грунт нестабильный, а грунтовые воды залегают неглубоко, то лучше всего предпочесть плитный фундамент. Глубина котлована будет от 30 см. В зависимости от высоты подвального этажа глубина может быть любой. Когда котлован готов, роются траншеи, предназначенные для прокладки дренажных труб. Дно ямы застилают слоем геотекстиля, наверх засыпается слой песка в 12-15 см, а затем такой же по толщине слой щебня. Эту подушку хорошо трамбуют. Далее устанавливается опалубка. Ее и щебень хорошо будет загидроизолировать при помощи рубероида и полиэтилена.

Для качественного выполнения работ надо сделать хорошую теплоизоляцию. Идеальным материалом для этого станет экструдированный пенополистирол. Он как нельзя лучше подойдет для плитной конструкции.

Для надежности основания оно горизонтально армируется. После этого выполняется заливка бетона. Толщина монолитной железобетонной плиты должна быть не менее 30 см.

Нужен ли фундамент под печь, если она металлическая

Многие друзья и знакомые часто спрашивают: нужен ли фундамент под металлическую печь. Скажу однозначно из своей практики – нет. Хотя многие спорят, ссылаясь на информацию в интернете. Что ж, пожалуйста, хотите – делайте. Но из своего опыта (пошёл третий десяток лет) скажу: я никогда не буду «греть голову» по поводу фундамента для металлической печи.

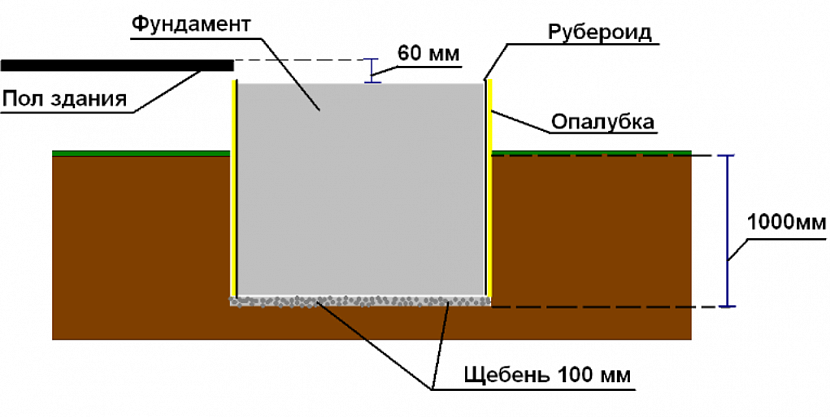

Схема фундамента для печи

Для неё достаточно сделать хорошее основание пола. Вес в 200-300 килограммов – это не так много. Хорошие балки под полом с уверенностью справятся с такой локальной нагрузкой. Обычно я укладываю вместо прожилин для пола металлический швеллер высотой 14-16 см. Две «палки» швеллера, уложенные под печь на ребро, создают надёжную опору. Согнуть и деформировать такие балки практически не возможно.

Внутрь швеллера укладывается соответствующий брус, и саморезами под углом к этому брусу, закрепляется деревянный пол. Только не следует доски класть на «голый металл». Лучше всего подстелить на него два слоя рубероида. Это избавит дерево от подгнивания.

Непосредственно под печь, на швеллер, можно уложить лист металла, а уже на него поставить «сердце парной». То есть под печкой деревянный пол укладывать не стоит, так как его со временем всё равно придётся менять и «железная каменка» в данном случае этому не помешает. Не стоит забывать и про пожарную безопасность. Если возле печи пол деревянный, обязательно на него стелется лист металла, чтобы случайно выпавшие угли не натворили «чудес».

Думаю, моя мысль понятна. Если у Вас небольшая металлическая печка, то «не парьтесь» по поводу отдельного основания для неё. Хорошие балки под полом и всё. Другое дело, если печь большая и тяжёлая (бывают модели и по 200 кг + столько же весят камни), а тем более кирпичная. Тут уже без основательного фундамента не обойтись.

  Хотя, у меня в доме, который был построен ещё в 95-ом году, кирпичная печь стоит на полу. Несущие балки которого сделаны из рельсов. Печка большая, пятиоборотка, с духовкой и водяным баком. Дымоход также сделан из кирпича, высотой 7,5 метров. Вес у всей конструкции – приличный. До сих пор на штукатурке нет трещин и нет трещин в проходном потолочном проёме. Они обычно образуются там из-за разного зимнего движения фундаментов дома и печи.

Все соседи страдают именно этой проблемой (печка трескается и «отходит от потолка»). Посмотрев на эти «заморочки» и проанализировав их, приходишь к выводу: сплошные ошибки в устройстве обоих фундаментов (дома и печи). Тем более в наших Сибирских условиях, да ещё на болотистых почвах. Не следует их совершать, чтобы потом решать созданные собой же проблемы.

Плитный фундамент на столбчатой опоре для банной печки

Придерживайтесь следующего порядка работы:

  • Удалите грунт внутри разметки на 150 мм.
  • По углам пробурите цилиндрические отверстия диаметром 20 см (4 шт.), глубина которых ниже уровня промерзания на 30-50 см. Колодцы не должны выходить за пределы разметки.
  • Насыпьте в колодцы щебень слоем 10 см и утрамбуйте.
  • В отверстия установите свернутый в цилиндр рубероид, который будет служить опалубкой и гидроизоляцией столбов.
  • Изготовьте из прутка каркас для колодцев и котлована, установите их на штатные места. Для каркаса подойдет арматура или проволока диаметром 8 мм.
  • Приготовьте бетонный раствор (пропорции см. выше) и залейте котлован. Вначале заполните бетоном колодцы и утрамбуйте его вибратором, затем котлован. Заливайте все без перерывов, чтобы столбы и плита образовали монолит.
  • После застывания бетона, приблизительно через месяц, гидроизолируйте фундамент любым способом. Для получения прочного бетона ежедневно увлажняйте его.

Устройство фундамента под печь в бане

На сегодняшний день существует два основных вида печей для бани: металлические и кирпичные. Так же существуют газовые, дровяные и электрические печи, но сейчас не о них!

Устройство фундамента под металлическую и кирпичную печь в бане отличаются, из-за большой разницы в весе печи, а соответственно и нагрузки на фундамент.

Металлическая печь для бани весит примерно 150 кг, а вот кирпичная печь гораздо тяжелее и может превышать отметку в 450 кг (все зависит от габаритов печи). Рассмотрим более подробно, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

Фундамент под металлическую печь

Фундамент под металлическую печь

Глубина фундамента под металлическую печь должна составлять не менее 50 см, лучше, если эта глубина ниже глубины промерзания почвы.

Для легкости восприятия информации, технологию создания фундамента под металлическую печь в бане разделим на следующие этапы:

  1. Сначала вырываем котлован под фундамент, размерами 50 см*ширину и длину печи (к примеру, 50*50*120)
  2. Дно котлована тщательно утрамбовываем и отсыпаем 30-сантиметровым слоем щебня.
  3. Поверх щебня заливаем приготовленный цементно-песчаный раствор в соотношении 1:4 (толщина слоя должна составлять несколько сантиметров)
  4. Ждем, пока раствор полностью застынет, после чего осуществляем гидроизоляцию цементной стяжки с помощью рубероида.
  5. Поверх рубероида заливаем бетонный раствор (он и будет выступать фундаментом) в соотношении 1доля цемента: 2,5 доли песка: 4 доли гравия.
  6. Пока бетонный раствор еще не застыл, с помощью строительного уровня проверяем его горизонтальность и при необходимости выравниваем.
  7. Незабываем, что фундамент находится на 30-40 см ниже чистого пола, поэтому если вы желаете сделать печь на уровне будущего пола, поверх фундамента осуществите кладку огнеупорного кирпича в 3-4 ряда. Кладку нужно осуществлять не по контуру печи, а по всей площади фундамента.

Фундамент под кирпичную печь

Создание фундамента под кирпичную печь в бане своими руками является более трудоемким процессом, т.к. нагрузка на данный фундамент возрастает в 4 и более раза.

Опять-таки разделим весь процесс создания фундамента для печи на этапы:

  1. Как и в предыдущем случае, роем котлован, но только на этот раз глубиной минимум 70 см. Ширина и длина котлована должны быть на 20 см больше, чем габариты будущей кирпичной печи.
  2. Дно котлована тщательно утрамбовываем и засыпаем 15 см слоем песка, который заливаем водой и уплотняем трамбовкой
  3. Поверх 15-сантиметровой подушки из песка засыпаем 20 см бутового материала (битых кирпичей, камня и т.д.). На бутовый слой засыпается немного песка, заливается вода и проводится утрамбовка всего слоя. Песок должен полностью позабивать все пустоты, поэтому его засыпаем до тех пор, пока песчаная подушка не будет оставаться поверх бутового слоя.
  4. Сверху на бутовый слой засыпаем 10 см щебня, опять-таки тщательно утрамбовываем его
  5. На щебень устанавливается деревянная опалубка. Мы ранее упомянули о том, что габариты котлована нужно делать на 10 см больше с каждой стороны, чем габариты печи для бани. Деревянная опалубка так же должна быть меньше габаритов котлована и полностью соответствовать габаритам печи. Высота деревянной опалубки должна превышать уровень земной поверхности на 15 сантиметров.
  6. Внутрь деревянной опалубки укладываем армированный слой из стальных прутьев диаметром 12 мм.

  7. Поверх армированного слоя заливаем бетонный раствор на всю высоту опалубки
  8. Когда фундамент под кирпичную печь полностью застынет, сбиваем деревянную опалубку.
  9. У нас остается по 10 см свободного пространства между стенками фундамента и гранями котлована. Сначала стенки фундамента необходимо обмазать растопленным гудроном (около 2-3 раз), после чего в свободном пространстве рекомендуется создать небольшой дренажный слой из крупнозернистого песка либо мелкого гравия.

Вот, собственно и вся технология возведения фундамента под кирпичную печь в бане своими руками. Как вы видите, сделать фундамент под печь в бане не очень сложно, а главное это значительно сэкономит ваши деньги, т.к. работа профессионала дорогостоящая!

Фундамент под печь в баню

В то же время обращаем ваше внимание на то, что если вы неправильно сделаете фундамент (где то сэкономите), через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию и фундамента и печи, а это повлечет за собой высокие затраты на ремонт сооружения!

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
