Выбор проводов, выключателей, светильников
Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).
По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.
Для парилки
Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:
Рис. 2: разделение парилок по зонам
Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной. По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:
- Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
- Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
- Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
- В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.
Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.
Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.
Предбанник, раздевалка, комната для отдыха
В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.
Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.
Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.
Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.
Как по нагрузке выбрать провода и розетки?
К примеру, вы собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.
Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.
Таблица : выбор сечения провода
Посмотрите на таблицу, для мощности 6,24 кВт подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.
Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.
Полезное видео
Мы согласны далеко не со всем, что говорит автор этого ролика, например, когда он советует металлическую гофру, запрещенную ПУЭ. А вот по поводу использования РКГМ для заведения провода в светильники парной согласны полностью.
***
Итак, в этой статье разобрана только часть теоретических вопросов, связанных с электрикой в бане. Практическая часть, в которой описываются процедуры ее прокладки своими руками в конкретных помещениях, будет в следующей статье.
Более широко тема проводки в бане рассматривается на странице соответствующего раздела.
Правила размещения проводки в бане
Баня – это помещение с повышенной влажностью. Розетки и выключатели не должны быть расположены в тех местах, где может оседать конденсат, иначе это приведет к короткому замыканию и возгоранию. Баня – пожароопасный объект, потому что в основном строится из дерева
Люди могут пострадать и от удара током, поэтому при проведении проводки и установки всех выключателей необходимо соблюдать все меры предосторожности и монтировать проводку по всем правилам
Нельзя укладывать элетропроводку в углах бани
В первую очередь это касается проведения отдельной линии от щитка, которая будет снабжать электричеством баню. Нельзя укладывать проводку в углах, около дверных проемов и местах, где будут сидеть люди. Кабель должен находиться минимум в 1,5 метрах от печи и генератора.
Неправильная установка проводки в бане может привести к возгоранию
Основные требования к созданию проводки в бане
Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.
Выделим перечень основных требований:
Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.
Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.
Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.
Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.
Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.
Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.
Способы проведения электричества в баню
Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.
Подземный способ монтажа
Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.
Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв. мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.
Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.
Технология прокладки кабеля под землей следующая:
- Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
- Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
- Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.
Воздушный способ монтажа
Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.
Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.
Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров. Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:
Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:
- В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
- Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
- Между изоляторами натягивается металлический трос.
- К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.
Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.
Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).
Нормы и правила по размещению электрической системы в банях
Для бани проводку проводят отдельной линией от основного распределительного щитка. Делается это для того, чтобы обезопасить хозяев и создания отдельного контура с заземлением. Проводка должна не бросаться в глаза и не укладывается в углах, напротив дверных проемов. К очагам отопления: печи, трубам, генераторам располагается не ближе 1,5 м.
Электропроводку в бани можно монтировать двумя методами:
- Скрытая: применяют в кирпичных или блочных банях, недопустима в деревянных. Выполняется в специальные проштрабленные каналы с дополнительной асбестовой изоляцией.
- Открытая: проводку пускают прямо по стене, используется в конструкциях из дерева.
Монтаж проводки осуществляется по нескольким основным правилам:
- Питание пропускается через АВ или устройство защитного отключения (УЗО), а свет в парилку или в помывочное отделение через трансформатор понижающего типа.
- Для проводки лучше воспользоваться медным не горящим кабелем типа ВВГнгLS 3х2,5.
- Все основные элементы: электрощиток, коробку распределение тока, центральный переключатель монтируют только в предбаннике.
- Для деревянной бани из помещения в соседнее проводку кидают через просверленное отверстие прямо в стене. В него для безопасности вставляют металлическую трубку размерами ½ дюйма. Сверлить отверстие ни в коем случае не стоит на стыках и швах, только в середине звена.

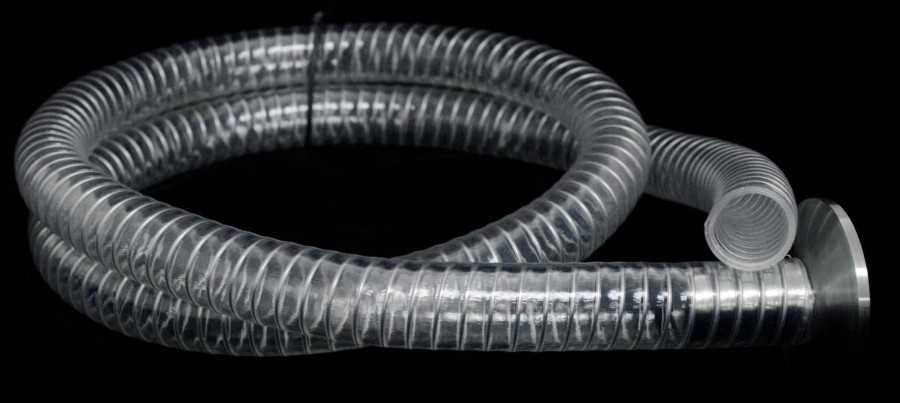

- Изолировать проводку нужно при помощи специальной гофры из пластика или металла. Она не даст возгораться системе, и при повреждении порода просто оплавит. Под все розетки и выключатели тоже монтируют металлическую или асбестовую пластину.
- Проводку в деревянных сооружениях нельзя прятать в переходные перекрытия и под пол, вся система должна быть открытой. Для большей безопасности снизу по стене можно прикрепить асбестовый материал.
- Соединять провода между собой нужно при помощи клемм, скручивать проводку недопустимо.
https://youtube.com/watch?v=C910n-Q9tsc
Несколько практических советов по выбору осветительных приборов в парной
В сети можно встретить рекомендации использовать для парной энергосберегающие лампочки, они позволяют экономить электрическую энергию, создавать различные дизайнерские подсветки и т. д. Мы с этим не спорим, все это правда, только не имеет отношения к парной. Почему?
- Все энергосберегающие лампочки имеют встроенную в цоколь электронику для понижения напряжения, подачи импульса и так далее. Режимы работы электроники не допускают ее перегрева, при высоких температурах она выходит из строя. А какие температуры в парной?
- Время горения осветительных приборов в бане ограничивается несколькими часами в неделю. За какой период времени может окупиться очень высокая стоимость энергосберегающих приборов? По нашим весьма оптимистичным подсчетам при таком режиме работы цена лампочек может окупиться лет через 70.
Мы советуем в парной устанавливать обыкновенные лампы накаливания. Но если уж очень хочется париться в разноцветных лучах светодиодов – максимально защищайте их от перегрева. Размещайте в максимальной близости к полу, используйте дополнительные плафоны, кожухи и т. д. для теплозащиты.

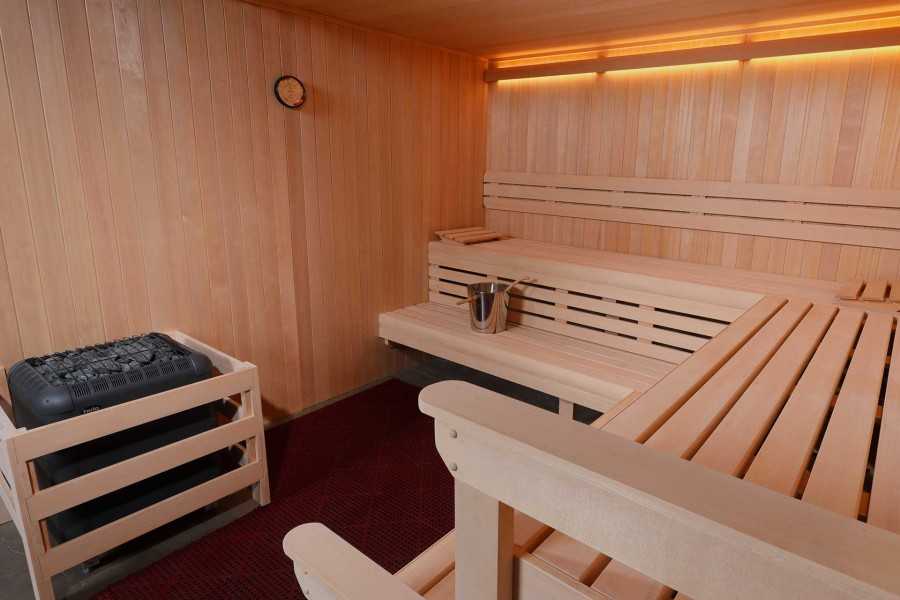

Освещение в парной
Цветная светодиодная лента в парной
Советы
- Нюансы электрификации. При изготовленной бане из дерева, снизу трубок должен быть проложен листовой асбест, а если провода идут через нагревательные конструкции, то со всех сторон относительно кабеля.
- Проведение проводом сквозь стены. Один из частых способов установки проводов – это открытая проводка. Рекомендуется для большего удобства и безопасности, при проводе кабелей сквозь стены между комнатами – использовать металлические гильзы.
- Электрическая проводка. Обязательно перед началом установки разветвлений проводов и планированием их подключений, следует продумать электросхему бани. Не следует проводить кабеля под косыми углами, только по горизонтали либо по вертикали. Необходимо ликвидировать все перекручивания и загибы.
- Методика электрической проводки .Поскольку бани из дерева легко могут подвергнуться возгоранию, в таких банях зачастую рекомендуется проводить открытый монтаж. Такой способ прокладки является более экономичным с наименьшими затратами по времени и обслуживанию.
- Установка автоматов. Для более удобного обслуживания, рекомендуется все автоматы подписать, чтобы можно было легко исправить любую поломку. Также, очень полезно иметь около автоматов электрические схемы проводки.
Все установочные процедуры следует доверить профессионалам, поскольку незнание и неумение могут повлечь за собой большие финансовые затраты и драгоценное время.
Расчет мощности проводки для бани
После постройки бани вам необходимо проложить в ней проводку. Перед ее прокладкой вам необходимо будет правильно составить схему. Схема проводки в бане должна составляться с учетом агрессивной среды.
Перед началом монтажа вам следует определиться с сечением кабеля. Сечение необходимо выбирать исходя из количества приборов, которые будут находиться в этом помещении. Именно от приборов будет зависеть сила тока. После определения с мощностью всех приборов вам необходимо с помощью специальной таблицы рассчитать сечение. Для бани лучше всего использовать провода с самозатухающей оболочкой.
Если в бане будет устанавливаться дополнительная техника, тогда вам необходимо прибавить к сечению еще несколько миллиметров. Подключение новостройки к электричеству имеет подобный способ расчета кабеля.
Общие положения по правильной электрификации
Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:
- Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
- Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.
- Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
- Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.
Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.
Как выполнить монтаж электропроводки своими руками
Перед выполнением монтажа проводов понадобится составить электрическую схему парной. Кабель прокладывается горизонтально или вертикально. Его нельзя перегибать или перекручивать.
Как составить схему электрической проводки в парной
На схеме проводки в парной обычно обозначаются такие элементы:
- Место ввода электрокабеля.
- Заземляющий кабель.
- Основной автоматический выключатель, который обесточивает всё здание.
- Приспособления для аварийного отсоединения при утечке тока (УЗО).
- Нулевая шина.
- Комплект устройств для резервного выключения осветительных конструкций и розеток.
- Автомат для нулевой шины печи.
Трехфазное устройство для автоматического выключения печи.
По этому принципу схему можно создать и самому, понадобится лишь отметить все детали и их точное расположение. Желательно также указать маркировку и номиналы всех применяемых устройств.
Производить монтаж будет удобнее, если на схему нанести маркировку и номиналы кабеля и устройств автоматического отключения
Как рассчитать требуемое сечение
Понадобится корректно выполнить расчёт поперечного сечения жил, чтобы в дальнейшем проводка в парной смогла выдерживать максимальные нагрузки.
Технология расчёта будет рассмотрена на примере. Допустим что:
- в парной есть 5 осветительных приборов по 100 Вт, печка-каменка, машинка для стирки и электрообогреватель;
- среднестатистическая мощность печки составляет 4 кВт, машинки для стирки — 2 кВт;
- электрообогреватель расходует 2 кВт.
В результате получаем 8,5 кВт используемой мощности от всех электрических устройств. К этому показателю следует прибавить резервный запас мощности в 20%. В итоге получится 10,2 кВт.
Для определения значения тока, по которому будет возможность подобрать требуемое сечение, понадобится суммарную мощность разделить на сетевое напряжение: 10200 / 220 = 46 А. Площадь сечения кабеля подбирается по специальной таблице.
Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)
| Площадь сечения кабеля, мм2 | 1,5 | 2,5 | 4 | 6 | 10 |
| Сила тока, А | 19 | 27 | 38 | 46 | 70 |
Соответственно, для рассматриваемого здесь помещения подойдёт электрокабель сечением 6 мм².
Если выполняется однофазное подключение, эта проводка сможет выдержать мощность приблизительно в 14 кВт. Если планируется выполнить трехфазное подключение, то показатель мощности возрастёт до 42 кВт. Для обыкновенной парилки такой мощности будет достаточно.
По аналогии выполняется расчёт устройства для резервного выключения. Однако в этом случае понадобится использовать мощность не всех конструкций, а нужного контура. Например, это могут быть осветительные приборы или печка.
Как выбрать фурнитуру для проводки
Важно подобрать правильную фурнитуру и другие детали, которые понадобятся для выполнения проводки в парной
Для каждого помещения составлятся схема размещения розеток, выключателей, распределительных коробок и светильников
Для розеток и выключателей рекомендуется использовать электрокабель ВВГнг или NYM. Минимальное сечение для розетки составит 2,5 мм², для выключателя — 1,5 мм². У розеток и приборов для выключения уровень защиты должен соответствовать существующим требованиям: корпус должен быть герметичен и дополнительно прикрыт крышкой.
Для проводки в парилке следует отдавать предпочтение кабелям с жилами из меди, так как они способны пропускать большие токи. Помимо этого, они меньше подвергаются механическим повреждениям.
Рекомендуется покупать материалы с небольшим запасом, так как в некоторых случаях попадаются бракованные изделия. Кроме того, нельзя исключать наличие ошибок в расчётах, произведённых на начальном этапе.
Пошаговая инструкция монтажа схемы освещения, питания розеток и силовых установок
Шаг 1 – определяют нагрузку для расчета сечения провода: суммируют мощность светильников и подключаемых бытовых приборов, умножают на 1,2. Получают цифру в ваттах. Чтобы узнать ампераж электропроводки, полученную величину нужно разделить на напряжение. Результат служит ориентиром для расчета сечения провода. По требованиям ПУЭ в бане для безопасности допускается 12 В или 36 В электропроводка (на входе устанавливают понижающий трансформатор).
Шаг 2 – выбор кабеля. В бане разрешается использовать только медный. Его выбирают по силе тока, от нее зависит нагрев сердечника. Монтаж электропроводки предусматривает использование трехжильного однофазного кабеля или 5-х жильного трехфазного с проводом заземления.
Шаг 3 – с учетом требований ПУЭ к проводке схема набрасывается от руки. На ней обозначают выводы для подцепления светильников и фурнитуры
Важно учесть:
- в парилке бани запрещена установка розеток и выключателей, к светильнику кабель подводится от распределительного щитка сплошным куском;
- в моечной нельзя крепить фурнитуру;
- банное оборудование подключают к общей электропроводке по отдельной линии, идущей от понижающего трансформатора;
- в деревянных банях допустима только наружная электропроводка без использования кабель-каналов и труб;
- в кирпичных и блочных разрешена внутренняя;
- светильники подключают индивидуально, остальную фурнитуру – последовательно, не более 3 розеток, выключателей в линии электропроводки.
Шаг 4 – прокладка провода. Его располагают только в вертикальном и горизонтальном положении, перегибы, скрутки запрещены. Соединения должны спаиваться или завариваться, разрешено использование клеммников. Удобно монтировать кабель с цветной маркировкой: синий цвет – ноль, серый – фаза. К контуру заземления подцепляют жилу желто-зеленого цвета. Монтаж начинается от входа.
Принципы выбора проводов
Электропроводка, проведенная в бане, должна выдержать повышенную температуру, работать в среде высокой влажности. Среди всех видов проводов предпочтение отдается материалам со степенью защиты IP24 и выше. Изделия защищены от попадания посторонних элементов размером до 12,5 мм, при этом им не страшны брызги воды.
Типы проводов:
- электрокабеля с многопроволочной жилой — ПВКВ, ПРКА, ПРКС, РКГМ;
- однопроволочные провода — ПМТК, OLFLEX HEAT 205.
Электроматериалы способны выдерживать максимальную температуру — сто восемьдесят градусов, при этом они не выходят из строя в помещениях, где влажность достигает высоких уровней. В комнате для переодевания, междверном пространстве, зале отдыха используют провода марки ВВГнг-LS или NYM.
Если сердцевина кабеля изготовлена из меди, то проводу не страшен механический износ при неоднократном прогибе, появляется способность проводить ток большей величины. Нельзя использовать кабель ПУНП, поскольку величина медной жилы указана с большой погрешностью.
Электричество в бане: группы потребителей
Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.
Есть два варианта:
- либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
- либо по однородности – все розетки, все светильники, все силовые установки.
СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.
В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.
Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.
Советы
- Нюансы электрификации. При изготовленной бане из дерева, снизу трубок должен быть проложен листовой асбест, а если провода идут через нагревательные конструкции, то со всех сторон относительно кабеля.
- Проведение проводом сквозь стены. Один из частых способов установки проводов – это открытая проводка. Рекомендуется для большего удобства и безопасности, при проводе кабелей сквозь стены между комнатами – использовать металлические гильзы.
- Электрическая проводка. Обязательно перед началом установки разветвлений проводов и планированием их подключений, следует продумать электросхему бани. Не следует проводить кабеля под косыми углами, только по горизонтали либо по вертикали. Необходимо ликвидировать все перекручивания и загибы.
- Методика электрической проводки .Поскольку бани из дерева легко могут подвергнуться возгоранию, в таких банях зачастую рекомендуется проводить открытый монтаж. Такой способ прокладки является более экономичным с наименьшими затратами по времени и обслуживанию.
- Установка автоматов. Для более удобного обслуживания, рекомендуется все автоматы подписать, чтобы можно было легко исправить любую поломку. Также, очень полезно иметь около автоматов электрические схемы проводки.
Все установочные процедуры следует доверить профессионалам, поскольку незнание и неумение могут повлечь за собой большие финансовые затраты и драгоценное время.
Общие положения по правильной электрификации
Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:
- Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
- Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.
- Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
- Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.
Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.
Порядок сборки и монтажа электрики
Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:
Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.
Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.
Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

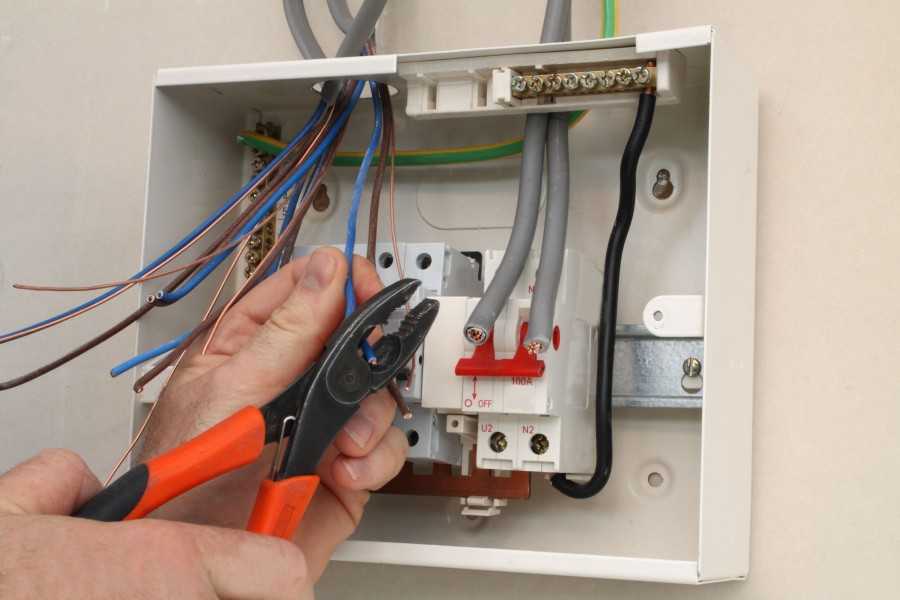

Распределительный щит
Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.
Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru
Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.
Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.
Видео описание
Процесс сборки электрощитка смотрите в видео:
Розетки и выключатели
Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.
На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.
Розетки на негорючей полимерной пластинеИсточник 2gis.com
Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.
Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.
Осветительные приборы
Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.
Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).
Видео описание
Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:
Коротко о главном
Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.
Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).
При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.
