Как сделать дымоход для бани – поэтапное устройство своими руками

Виды и устройство дымоходных систем

Известно несколько видов дымоходов, которые устанавливаются в банях, частных домах:

1. Трубы из нержавейки или черного проката, которые имеют толстые стенки. Из них собираются дымовые каналы.
2. Сэндвич дымоход. Представляет собой двустенную трубу, внутри которой расположен негорючий материал.
3. Кирпичные каналы.

Дымоход — сложная конструкция, которая состоит из нескольких элементов:

1. Оголовка — крышки, которая не допускает попадания влаги внутрь трубопровода.
2. Стартового адаптера — переходника с обычной трубы на сэндвич.
3. Шибера — детали, с помощью которой можно регулировать тягу.
4. Панели из минерита — изоляционного материала, который укладывается вокруг печи, в местах прохождения дымохода около стен. Защищают дерево от воспламенения.
5. Мастер-флеша — элемента, который герметизирует место прохождения трубки через крышу.
6. Потолочно-проходного узла — специальной коробки, которую закрепляют в потолке.
7. Трубопроводного конвертера.

Конечный элемент — печное оборудование. Оно должно устанавливаться на основание из шамотного кирпича.

Пошаговое руководство по установке

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

1. Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
2. Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;

После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы

Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции

После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Информация. Ключевая особенность качественно обустроенного дымохода состоит в том, что даже через 7-8 часов после топки бани в помещении остается жар.

Правила безопасности

Монтировать дымоход в банном помещении нужно строго по инструкции, соблюдая особенности строения дымохода

Внутри парилка прогревается до высоких температур, построена, как правило, из деревянного бруса, поэтому при возведении важно придерживаются основных правил, норм экологии и санитарии:

1. Для монтажа запрещено использовать алюминиевые и асбестоцементные трубы. Допустимый вариант — железо, металл прошедший оцинковку, керамика и кирпич.
2. При выборе теплоизолятора руководствуются показателем стойкости к высоким температурам и экологичностью. Нужно использовать вату, в основе которой лежат базальтовые породы, керамзит, материалы с фольгой на одной из сторон, предназначенные для отражающих плоскостей.
3. При монтаже нужно проверить близко ли компоненты дымохода прилегают к деревянным стенам и крыше. Наличие тесного соприкосновения недопустимо. Чтобы заранее предотвратить касание, окружающие трубу поверхности, печное устройство и котел (бак для нагрева воды) обшивают металлом. В местах перекрытия установить короб.
4. Обеспечение пожарной безопасности осуществляется вмонтированием труб по типу сэндвич.
5. Используя алюминиевый скотч, фольгу, проклеить все имеющиеся стыки трубы и блока короба, тем самым обеспечив прочную фиксацию и плотное прилегание.
6. Горизонтальных частей в дымоходе должно быть минимальное количество, чтобы не ослабить тягу при эксплуатации.
7. Запрещено монтировать дымоход рядом с газовым оборудованием.

Учитывая изложенные правила, можно самостоятельно построить дымоход, который прослужит длительное время.

Виды

Дымоходы, устанавливаемые для банной печи, классифицируются по материалу, типу монтажа (внешний, внутренний).

Чаще строят кирпичные дымоходы. Процесс установки дымохода в бане сложный, но получаемая в результате конструкция прочна и имеет хорошие теплоизоляционные свойства. Срок службы — несколько десятков лет. Баня защищена от внезапного возгорания. Недостаток заключается в поверхности материала. Его шероховатость провоцирует оседание сажи, ухудшение тяги. Поэтому требуется частая чистка.

Более простым является металлический дымоход. Минусы заключаются в скоплении конденсата на внутренних трубных поверхностях, потребности в создании слоя теплоизоляции.

Классическим вариантом расположения конструкции для выведения дыма, является монтаж с внутренней стороны постройки. Преимущества — дополнительный прогрев парилки, снижение топливных затрат. Недостаток заключается в затрудненном уходе, трудоемкости при установке, поскольку нужно демонтировать потолок и крышу, риске возникновения пожароопасной ситуации и задымленности банной комнаты. Опасные для жизни случаи происходят при появлении трещин.

Сейчас набирает популярность установка дымоходной трубы для печного элемента с внешней стороны бани. Преимущество конструкций в уменьшении риска возгорания, упрощении чистки. Недостаток — необходимость утепления.

Дымоход через стену

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

• D – диаметр дымохода;
• Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Металлическая конструкция

Самым любимым материалом для возведения бани на протяжении многих лет является дерево. Помимо всех его уникальных положительных свойств, дерево также обладает повышенной горючестью, из-за чего баня нуждается в пожарной изоляции.

Дабы избежать пожаров, для изоляции трубы в бане своими руками, также как для изоляции стен и потолка, использовали массу различных материалов: асбест, глину, различные утеплительные плиты. Самое главное в утеплителе – низкая теплопроводность.

Информация. Помимо пожарной безопасности, теплоизоляция трубы обеспечивает более медленное ее остывание, что позволяет избежать скопления конденсата и быстрого разрушения конструкции.

Чем обмотать: теплоизол

Теплоизол представляет собой сравнительно новый вид изоляционного материала. Состоит он из вспененного полиэтилена с фольгированной поверхностью на обеих сторонах.

Теплоизол отличается великолепной устойчивостью к повышенным температурам, благодаря чему он столь часто применим для изоляции трубы в бане. Толщина данного материала варьирует от двух до десяти миллиметров. Показатель максимальной температуры, которую он сможет выдержать, напрямую зависит от толщины слоя утеплителя:

• Материал толщиной от двух до пяти миллиметров способен выдерживать от -30 до +100 градусов;
• От пяти до десяти миллиметров – от -60 до +150 градусов.

Прежде, чем обернуть трубу в бане теплоизолом, необходимо запастить металлизированным скотчем или проволокой, так как данные материалы понадобятся вам в процессе изоляции, который совершенно прост и не требует посторонней помощи.

Чем обмотать на чердаке: фольгоизол

Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Он состоит из двойного слоя фольги и утеплителя.

Для изготовления фольгоизола используется довольно плотная пищевая фольга, благодаря чему он отличается своей безвредностью.

Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Фольгоизол – это прекрасный тепло-, гидро- и пароизоляционный материал за относительно небольшую цену.

Внимание! Фольга является отличным отражателем, благодаря чему сохраняет в бане до 90% тепла.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

Особенности металлического дымохода

Металлические дымоходы, виды

Наилучшим вариантом для сооружения металлического дымохода будет использование сэндвич-труб. Они представляют собой трехслойную конструкцию:

• внутренняя труба;
• расположенный поверх нее слой теплоизоляции;
• наружная труба.

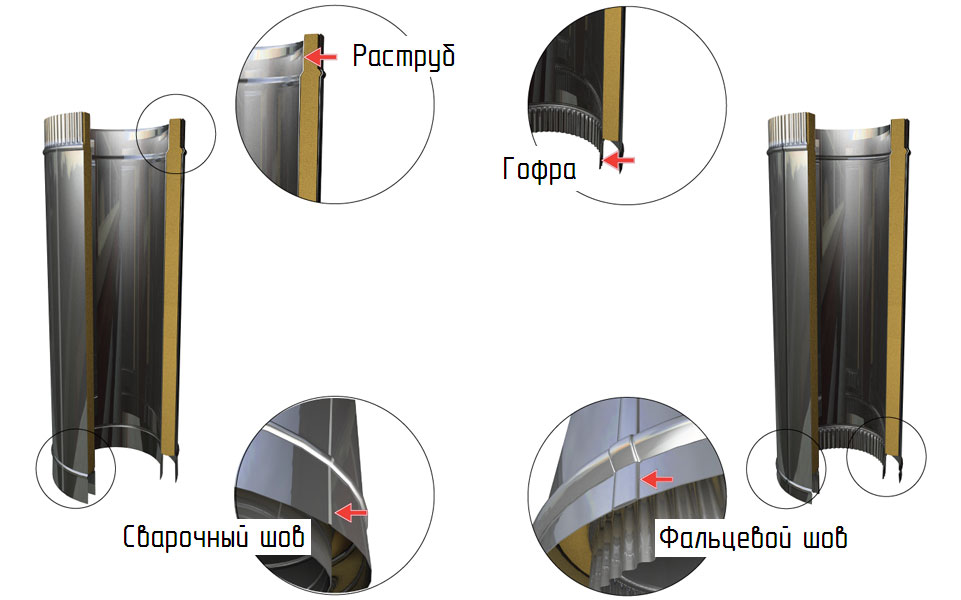

Сэндвич труба для дымохода, структура

Сэндвич-труба имеет два очень важных преимущества:

• она не нагревается снаружи слишком сильно, поэтому не может испортить деревянные перекрытия, кроме того, ее использование сведет риск возникновения пожара к минимуму;
• благодаря трехслойной конструкции с наличием теплоизолятора внутри дымохода в холодное время года не будет образовываться конденсат;
• также за счет наличия утеплителя высокая температура в помещении сохраняется гораздо лучше, однако и такие трубы существенно проигрывают по этой характеристике кирпичным дымоходам.

Схема установки сэндвич дымохода

Вообще же к основным достоинствам металлического дымохода для бани относятся:

• простота установки – сборка такой конструкции отнимет гораздо меньше времени и сил, чем кладка кирпичной трубы;
• гладкая внутренняя поверхность – сажа и копоть будут оседать на ней в минимальных количествах, дым пойдет наружу направленным потоком, и тяга будет хорошей;
• дешевизна — особенно в том случае, если вы не будете использовать готовые сэндвич-трубы, а изготовите их своими руками.

Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Использование сэндвич-труб позволяет свести эту проблему к минимуму. Чтобы дополнительно уменьшить ее, нужно использовать трубы с как можно более толстым слоем теплоизоляции.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

• огнеупорные керамические кирпичи;
• асбестовые трубы;
• нержавейка;
• сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи. Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

• наклона плоскости кровли;
• расположение канала на плане крыши относительно конька;
• расположения окружающих построек и деревьев;
• расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

• возвышение трубы относительно конька кровли;

• общую длину дымового канала от печки;
• вид и габариты оголовка;
• высоту дымохода относительно вентиляции, окон соседних строений.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

• кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
• металл;
• керамика;
• стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте – керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

1. аустенитная AISI 310 и 310S;
2. аустенитная AISI 316 T L;
3. аустенитная AISI 321;
4. аустенитная AISI 304;
5. с добавлением марганца AISI 201-202;
6. ферритная AISI 409;
7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше – доверяем автору видео.

Изготовление сэндвич-труб своими руками

Как сделать сэндвич трубу

Если вы не хотите тратиться на покупку готовых сэндвич-труб для сооружения дымохода в бане, их можно изготовить своими руками. Тогда они, скорее всего, будут иметь менее презентабельный внешний вид, однако для отвода дыма и защиты от огня эти трубы подойдут не хуже. К тому же никто не мешает вам сделать самостоятельно сэндвич-трубы, которые будут выглядеть так же хорошо, как покупные — все в ваших руках.

Чтобы изготовить их, необходимо:

• взять два листа стали и свернуть их в трубы, при этом диаметры должны быть разными — одна будет внутренней, а другая внешней;
• внутреннюю трубу нужно обернуть теплоизолом;
• затем сверху надо надеть трубу большего диаметра и соединить всю конструкцию воедино вальцовкой;
• следующим шагом необходимо вырезать из того же листового металла хомуты — полоски шириной 20 см, по длине они должны быть больше наружной окружности дымохода;
• этими хомутами труба соединяется сверху и снизу;
• таким образом необходимо изготовить нужное количество сэндвич-труб для сооружения дымохода;
• квадратный лист металла надо закрепить на потолке с помощью саморезов, после этого необходимо поместить на него теплоизоляцию;
• к торцу одной из труб нужно по окружности приварить полоску, чтобы получился патрубок.

Используйте базальтовую минвату для утепления дымохода

Другой вариант — не сворачивать трубы из листового металла самостоятельно, а использовать готовые. Также в магазине можно приобрести и готовые хомуты.
