Подготовка к постройке: чертежи проекта
Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.
Перед составлением схемы важно определиться со следующими моментами:
Местоположение здания на участке
Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.
Грунт на площадке для строительства
Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.
В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.
Чем подробнее проект, тем проще изготавливать каркасную баню своими руками
Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.
В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.
Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха
Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.
Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

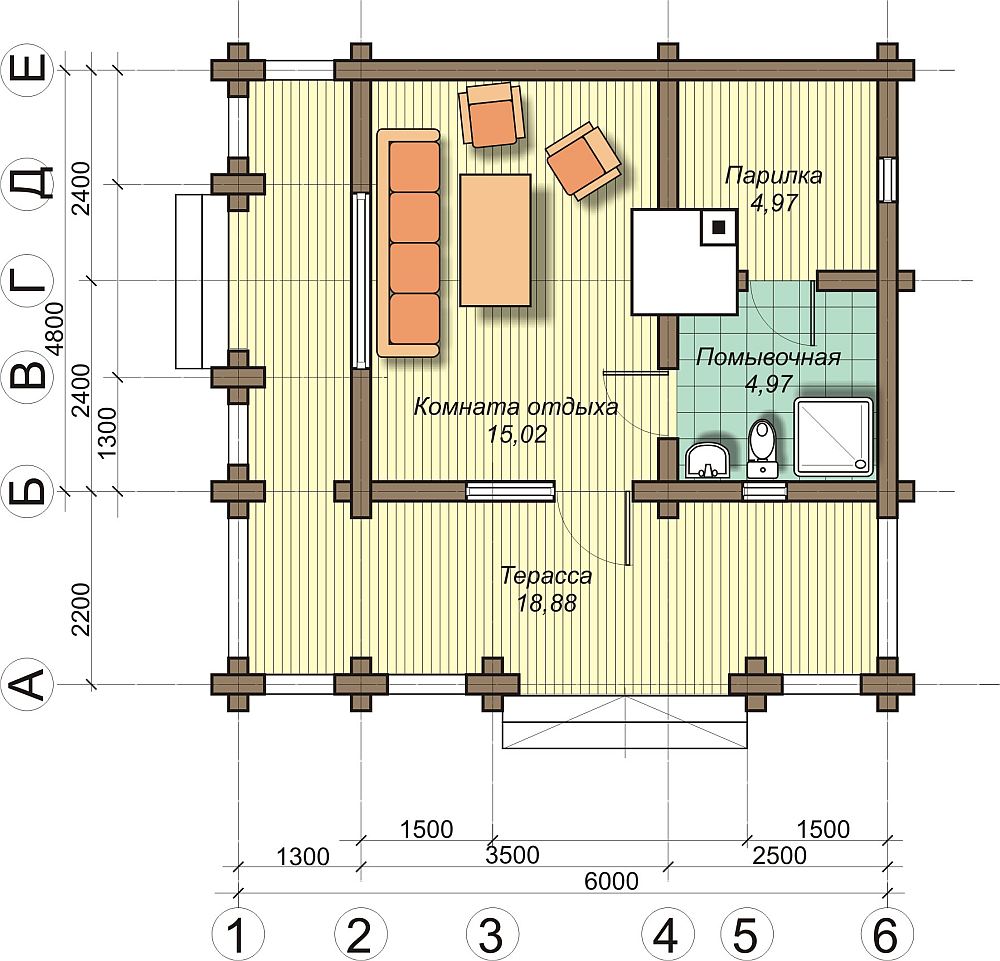

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.
Каркасная баня может быть оборудована террасой для посиделок в теплое время года
Такая баня состоит из 3-х помещений:
- парилка;
- моечная и душевая;
- помещение для отдыха.
Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.
Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.
Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.
Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.
Минимальный размер каркасной бани — 3х4 м.
Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м
Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.
Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.
Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.
Особенности планировки каркасного дома бани
В каркасном доме с баней очень важна вентиляция, ведь в таком случае будет иметь место высокая влажность во внутренних помещениях. Если не выводить ее вместе с воздушными массами, то вскоре начнет появляться грибок и плесень.
Составив в общих чертах представление о масштабах строения, можно переходить к более детальной планировке.
- Парилку стоит разместить в глубине строения. Такое расположение способствует сохранению тепла, и помещение при этом будет защищенным от сквозняков.
- Удобно, если есть предбанник, где можно переодеться или отдохнуть после бани.
- Коридор в таком домике просто необходим, поскольку он поможет предотвратить сквозняки в холодный период года.
- Лучшее расположение гостевой комнаты – на втором этаже. При отсутствии возможности возведения двухэтажного строения, такое помещение можно расположить в противоположной от парилки части дома.
- Непременное условие для строительства каркасных домов и бань – обустройство санузла. Если в проекте не предусмотрено наличие бассейна, то альтернативным вариантом может быть установка душевой кабины.
Расчёт материалов и список инструментов
В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.
Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб
Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.
Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.
Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.
Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов
Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:
- бетон — 2 м3;
- обрезные доски для каркаса — 0,3 м3;
- арматурные прутья — 80 м.пог.
Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.
Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:
- брус 120х120 мм — 5,3 м3;
- минеральная вата толщиной 10 см — 36 м2;
- материал для пароизоляции — 40 м2;
- вагонка из дерева — 70 м2;
- материал для гидроизоляции — 40 м2.
Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.
Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса
Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.
Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:
- обрезные доски — 1,8 м3;
- доски 150х50 мм — 0,2 м3;
- плинтус — 20 м.пог.;
- минеральная вата — 20 м2;
- вагонка из дерева — 20 м2.
Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.
Крыша двускатная, чердак можно использовать для хранения инструментария.
Оптимальным вариантом каркасной конструкции является двускатная крыша
Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:
- водосточная система — 1 комплект;
- рейки для стропил — 0,2 м3;
- планки для обрешётки — 0,1 м3;
- карнизные рейки — 0,1 м3;
- металлочерепица — 20 м2.
В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.
Список материалов, которые также будут необходимы:
- трубы из асбеста;
- саморезы;
- гвозди;
- скобы;
- цемент;
- гравий или песок.
Понадобятся такие инструменты:
- угольник;
- строительный уровень;
- рулетка;
- электродрель;
- набор отвёрток;
- молоток;
- плоскогубцы.
Важно продумать все архитектурные и строительные задачи, к которым можно отнести:
- внутреннюю обшивку банной постройки;
- выбор оптимальных материалов для строительных работ;
- действия, которые требуются для обеспечения безопасного использования конструкции.
После подготовки инструментов и материалов можно переходить к строительным работам.
Монтаж пола каркасно-щитовой бани на даче
Пол в бане выполняется двойной:
- Нижний пол состоит из двух частей с уклонами 2%, направленными друг к другу. Эта конструкция предназначена для стока воды из бани. В качестве материала используются доски 20 мм толщиной, покрытые сверху рубероидом. Он крепится к основанию при помощи степлера. Лаги устанавливаются на покрышки. Между частями пола оставляется зазор в 5 см. Чтобы избежать слипания рубероида, в щель укладываются 3 металлические трубки. Зазор пола служит своеобразным приемным лотком для воды, которая при попадании с пола на слой щебня разбивается на капли и поступает в грунт.
- Верхний пол является основным. Он изготавливается из 50-миллиметровой доски, обработанной антисептиком. Уклон пола — 1%. Лаги устанавливаются с шагом 1 м, а доски к ним крепятся шурупами, головки которых нужно утопить.
Рекомендуется в полу оставлять небольшие щели. Это будет способствовать лучшей просушке досок и обеспечит приточный воздух для горения дров в каменке. При использовании бани на ее пол укладывается специальная решетка.
Готовые каркасные бани
Каркасная технология проста, допускает множество вариантов архитектурных и компоновочных решений. Неудивительно, что десятки фирм предлагает услуги по обустройству каркасных бань под ключ.
Обратившись в такую компанию, можно выбрать один из готовых проектов, отличающихся:
- планировкой;
- количество комнат;
- дизайном;
- наличием дополнительных элементов – мансарды, эркеров, веранды, террасы;
- стоимостью каркасных и отделочных материалов – существуют как эконом, так и премиум-варианты.
Выполнение заказа профессионалами предполагает определенные гарантии, в частности, можно не сомневаться, что:
- габариты постройки будут соответствовать размерам участка и отвечать строительным нормативам;
- фундамент обустроят с учетом типа грунта, при необходимости проведя геоисследование участка;
- при возведении будут применяться безопасные с экологической точки зрения материалы;
- утепление и гидроизоляция будут выполнять свои функции на «отлично»;
- не придется отдельно доплачивать за доставку и выгрузку стройматериалов;
- будут соблюдены прописанные в договоре сроки выполнения работ.
В результате сотрудничества с надежной компанией на участке в кратчайшие сроки появится баня, полностью готовая к использованию по назначению.
Помимо этого, при заказе постройки под ключ клиент получает возможность:
- организовать рассрочку платежа и, следовательно, исключить резкий «удар» по семейному бюджету;
- приобретать стройматериалы напрямую, от изготовителя – это убережет от посреднических «накруток» и роста цен (сезонного, к примеру);
- получать подарки от фирмы – в качестве бонуса часто предлагается бесплатное обустройство электропроводки или укладка печи.
Каркасные технологии позволяют достичь оптимального сочетания скорости возведения, цены и качества.
Безусловно, каркасные бани имеют свои плюсы и минусы, однако последние поможет «сгладить» профессиональный подход и применение современных материалов.
Накопленный на сегодня опыт строительства позволяет быстро обзавестись удобной, красивой баней с хорошими рабочими характеристикам.
Укладка полов каркасной бани
В предбаннике, парилке и комнате отдыха бани полы делаются просто. Бруски, имеющие сечение 5 на 5 сантиметров, прикрепляются к нижней части их лаг, а сверху настилаются доски чернового пола. На эти доски кладется рубероид и минеральная вата толщиной десять сантиметров. Под доски чистого пола следует постелить пергамин, необходимый для пароизоляции .
Совсем иначе пол необходимо делать в моечной бани. Сделать нужно по всему его периметру обособленный фундамент для того, чтобы он быстро высыхал и всегда был теплым в холодные времена. Далее снимается на полметра слой почвы и засыпается в полученный котлован песок и гравий на десять сантиметров слоя. Вода, которая попадет в дренажный колодец, уйдет в грунт, и не нужно будет делать приямка.
Асбестоцементные трубы используются в качестве лагов такого пола. Диаметры этих труб должны быть десять сантиметров. Кладутся они прямо на фундамент и потом заливаются бетоном, который их от смещения удерживает.
На трубы в моечной бани стелется обрезная округлая доска. Толщина доски должна быть пять сантиметров, а зазор между досками — семь миллиметров. После этого пол прижимается плинтусами.
Выбор проекта бани для дачи
Выбирая проект бани на даче, необходимо учитывать такие факторы:
- Размер помещений . Он зависит от количества посетителей или членов семьи, пришедших на процедуры одновременно.
- Назначение помещений . Простой проект может предусматривать в бане всего три помещения — парилку, моечную и предбанник. Если будущая постройка имеет расширенное назначение, то дополнительно можно запланировать устройство мансарды, бассейна, гостиной или комнаты отдыха.
Из множества типовых проектов загородных бань, которые можно найти в интернете, выбирайте тот, который более всех подходит для ваших условий. Готовый проект будет содержать рабочие чертежи по сборке конструкций, вводу инженерных коммуникаций и спецификацию материалов. На его основании составляется смета затрат на строительство.
Плюсы и минусы
Неоспоримыми достоинствами сооружения каркасных бань оказываются:
Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;
исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.
Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.
Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.
В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.
Для мансардной кровли понадобятся следующие материалы:
брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.
Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.
При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.
Каркас для крыши бани
Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.
Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.
В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.
Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.
Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.
Этап VII. Утепляем и пароизолируем
Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.
Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.
Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.
Если все сделать именно так, то получится такой слоеный пирог стен бани:
- вагонка наружная;
- пергамин;
- утеплитель;
- пленка полиэтиленовая;
- вагонка внутренняя.
Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно
Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя
А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.
И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.
Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!
Устройство потолка в каркасной бане (под чердак и под кровлю)
Потолочные перекрытия бывают под чердак и под кровлю, каждое из них обладает определенными преимуществами.
Устройство потолка в каркасной бане под чердак – балочное, причем концы балок утапливают на половину глубины бревен, бруса или каменной кладки. Затем составляют каркас по одной из конструкций: с палицей, по шпалам или по нарожникам. Расстояние между балками — около 60 см по осям.
Каркас односкатной крыши под кровлю собирают по периметру бани со стенами одинаковой высоты. Для этого сначала устанавливают основание из бруса 10×10 см, соединяют каркас и укладывают стропила, после чего обшивают фасадную и боковые части каркаса теми же теплоизоляционными слоями, что и для потолка.
Утепляют потолок только в сухое теплое время года. Если строительство бани затянулось, а на дворе уже дождливый сезон, тогда желательно сначала сделать крышу, а затем приступать к теплоизоляции
Важно внимательно и серьезно отнестись к этой задаче, так как теплый влажный воздух, поднимаясь к прохладному потолку, конденсируется и превращается в воду
Существует множество способов теплоизоляции потолка: выбор зависит от предназначения помещения. В нашем случае потолок должен не только прекрасно сохранять тепло, но и быть устойчивым к воздействиям пара и высоких температур.
Сами потолки для каркасной бани могут быть настильные, подшивные и подвесные.
Внешняя и внутрення отделка летней или зимней бани
Каркасная должна не только служить вам долгое время, но и быть красивой внешне.
Специалисты рекомендуют проводить наружные отделочные работы из досок лиственных пород дерева. Под отделку нужно обязательно положить гидроизоляционный материал и утеплитель.
Лучшим отделочным материалом является дерево
Внутренняя облицовка должна быть не только красивой, но и выдерживать высокую температуру и влажность. Вагонка из хвойных пород дерева прекрасно справится с этой задачей. Только не используйте её в парной, поскольку она может выделять смолу. Тут больше подойдёт вагонка из лиственницы.
Липа — отличный вариант для отделки потолка и изготовления полок и лежаков.
Для отделки парной нужно тщательно подбирать деревянную вагонку
Преимущества каркасных бань
Ещё выгоднее возведение комфортной бани по каркасной технологии. Такая баня быстрее прогревается и дольше держит тепло, поэтому при эксплуатации затраты на её отопление будут существенно меньше. Также практика показала, что бани по каркасной технологии имеют более долгий срок эксплуатации.
Её владельцу в первые после сдачи в эксплуатацию 25 лет точно не придётся заниматься капитальным ремонтом стен, потолков и полов. То есть высокое качество строения при низких затратах и сокращении сроков возведения – всё это для многих любителей банных процедур является аргументом в пользу каркасной бани.
