Баня без слива воды

Стоит ли делать сборник для слива воды

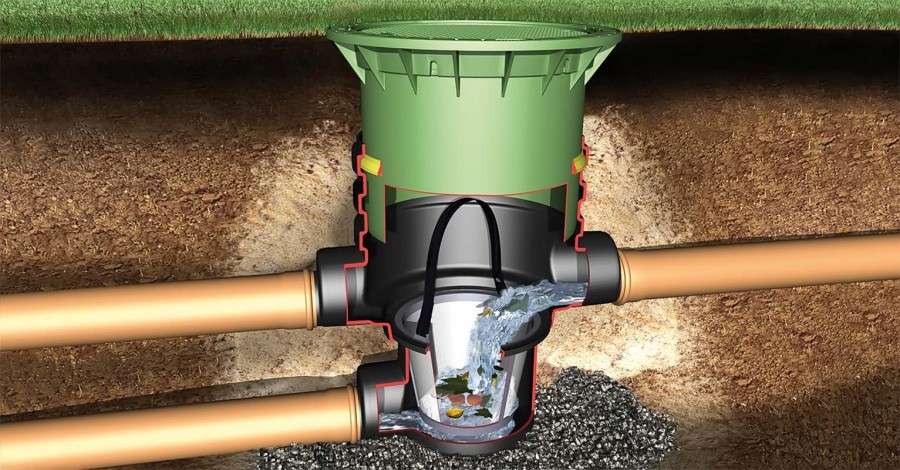

Канализационный трап

Канализация, как правило, делается на начальном этапе стройки. В нашем данном случае, этим проектом стоит заняться как можно раньше, например, после заливки фундамента. Трубы следует использовать канализационные, лучше всего полипропиленовые, диаметром не менее 110 мм.

Во время прокладки труб, их нужно укладывать всегда под уклон. Горизонтальных участков быть не должно, чтобы вода в них не застаивалась, а стекала сразу в колодец или яму. В самой бане, в приямке на полу целесообразно смонтировать канализационный трап с механическим незамерзающим и запахозапирающим устройством. Эта модная и практичная штуковина поможет избавиться от неприятных запахов и холодного зимнего воздуха. При этом следует учесть такие не маловажные моменты:

  • На какое количество человек рассчитана баня
  • Структура грунта и глубина его промерзания
  • Сезонное время эксплуатации бани (летом или круглый год)
  • Глубина залегания грунтовых вод

Ответив себе на  все эти вопросы, можно сделать определённые выводы. Если парная эксплуатируется только в дачном, летнем варианте, то сделать слив воды из бани проще простого. Хотя здесь тоже есть свои особенности. Итак, самый простой вариант – вывести стоки из бани в дренажную канаву. Зачастую бывает, когда для осушки участков по их периметру выкапывают не глубокие траншеи – канавы. За ними регулярно следят, то есть  чистят от мусора, веток, осыпания. Такие канавы и могут стать идеальным местом для слива воды.

Вот ещё вариант без сборника для слива воды — врезаться в центральный коллектор канализации. Правда здесь нужно его наличие, а это не часто встретишь, тем более, если находится баня на даче или за городом. Но у кого есть такая возможность, разумно воспользоваться ей.

При хорошо впитывающем грунте и только летнем использовании бани, можно вообще не «греть голову» по поводу слива воды. Для этого на расстоянии двух-трёх метров от бани выкапывается траншея глубиной около метра и шириной в 30-40 см.

Длину такой траншеи определяют по мере впитывания и расхода воды. Затем засыпается так называемая дренажная подушка из керамзита, щебня или другого аналогичного материала. В эту подушку под наклоном подводится канализационная труба из бани, а сверху всё засыпается грунтом. Просто, быстро, эффективно.

Преимущества и недостатки приспособлений канализационного слива

На сегодняшний день, существует огромное количество приспособлений для обустройства сливной канализации для бани. Они имеют как положительные, так и отрицательные стороны. К ним относят:

Дренажный колодец. Он представляет собой глубокую яму, стенки которой заполнены фильтратом. Для этого используют песок, мелкий щебень, гальку.

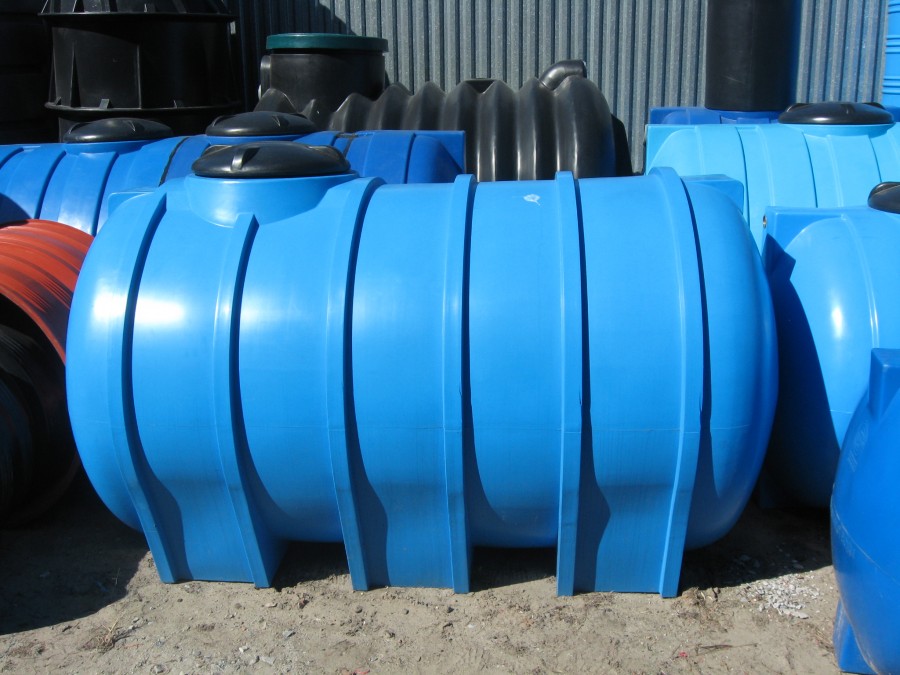

Сливной колодец. Это большая емкость для сбора канализационных жидкости, в которой постепенно скапливаются отходы из бани. По мере наполнения её очищают при помощи специального оборудования или машины.

Достоинствами такой системы считаются: простота в процессе установки и обустройства сливной ямы, низкая стоимость. К отрицательным качествам можно отнести: частая чистка, неудобное месторасположение сливного колодца. Как правило, установка должна осуществляться в нижней точке участка.

Приямок. Он располагается под напольным покрытием бани. Сливные отходы собираются в этой яме и проходят самостоятельную очистку через фильтрат из материалов мелкой фракции.

К положительным качествам системы относят: низкую стоимость материалов, легкий монтаж. Недостатками подобного сооружения считаются: низкая пропускная способность, её можно использовать на песчаных и супесчаных почвах.

Грунтовая фильтрация. Это система, которая состоит из септика и нескольких труб. По ним проходит очищенная вода. Трубопровод прокладывается под определенным углом, благодаря которому вся жидкость будет самостоятельно стекать и впитываться почвой.

Достоинствами такой системы считают: её можно использовать для всей канализационной сети, с её помощью производится тщательная очистка жидкости от вредных примесей. Фото слива в бане отображает процесс фильтрации канализационных отходов.

Устройство слива в бане

В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:

  • Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
  • Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
  • Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.

Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.

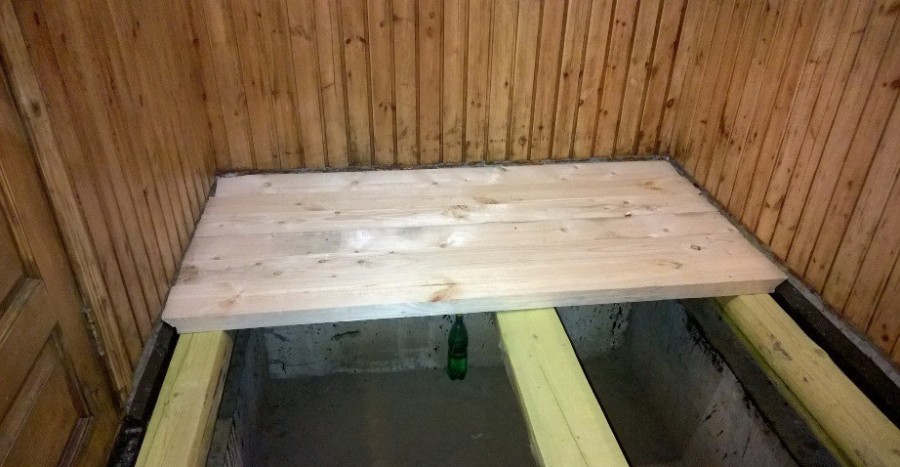

Протекающие полы

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.

Зазор между половицами помогает сушить пол

К преимуществам подобного устройства системы подбора и слива воды можно отнести:

  • Простую уборку помещения;
  • Отсутствие луж и остатков воды на поверхности на деревянных половицах;
  • Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.

Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола.

Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.

Непротекающий пол

Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.

Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.

Схема для слива с теплым полом для бани — пристройки к дому

При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.

Комбинированная схема слива воды для бани

Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.

Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.

Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.

Как сделать сливную яму для бани

Затевать строительство сливной ямы стоит только в том случае, если подпочвенные воды расположены глубоко. В противном случае, яма всегда будет заполнена грунтовыми водами, и стоки в нее просто не поместятся.

Для начала нужно определиться с размерами. Они зависят от количества людей, которые будут в бане париться. Чем больше людей, тем большего размера потребуется резервуар. Если людей будет 3-4 человека максимум, расход воды, примерно 50-60 литров, соответственно,  объем  ямы должен быть немного больше.

Самая оптимальная форма для стока из бани — цилиндрическая

Затем нужно определиться с местом, где будете устраивать резервуар. По опыту можно сказать, что самое оптимальное расстояние – 2 метра от бани. Дальше не стоит – тяжело будет организовать требуемый уклон труб для того, чтобы вода сливалась самотеком, ближе тоже опасно – может просесть или намокнуть фундамент.

Для определения количества материалов, которые понадобятся для сооружения сливной ямы, нужно знать тип почвы. Если грунт не осыпается, нет необходимости укреплять края ямы. Достаточно просто ее вырыть и наполнить фильтрующими материалами

В то же время важно, чтобы почва хорошо впитывала влагу. Тогда очищенные стоки будут впитываться, что очень удобно

В этом случае на дно ямы насыпается щебень, керамзит или битый кирпич, а затем песок. Но подобные условия встречаются нечасто.

Укреплять стены ямы нужно только в том случае, когда грунт сыпучий

Если грунт сыпучий, придется укреплять края ямы. Можно выложить ее кирпичом (в полкирпича достаточно) или диким камнем, оставляя зазоры для оттока воды, можно использовать шифер, а можно закопать старую  (или новую) бочку из металла или пластика, в стенках которой проделать дыры для оттока и удалить дно. Отверстия не должны быть большими, чтобы в них не застрял щебень.

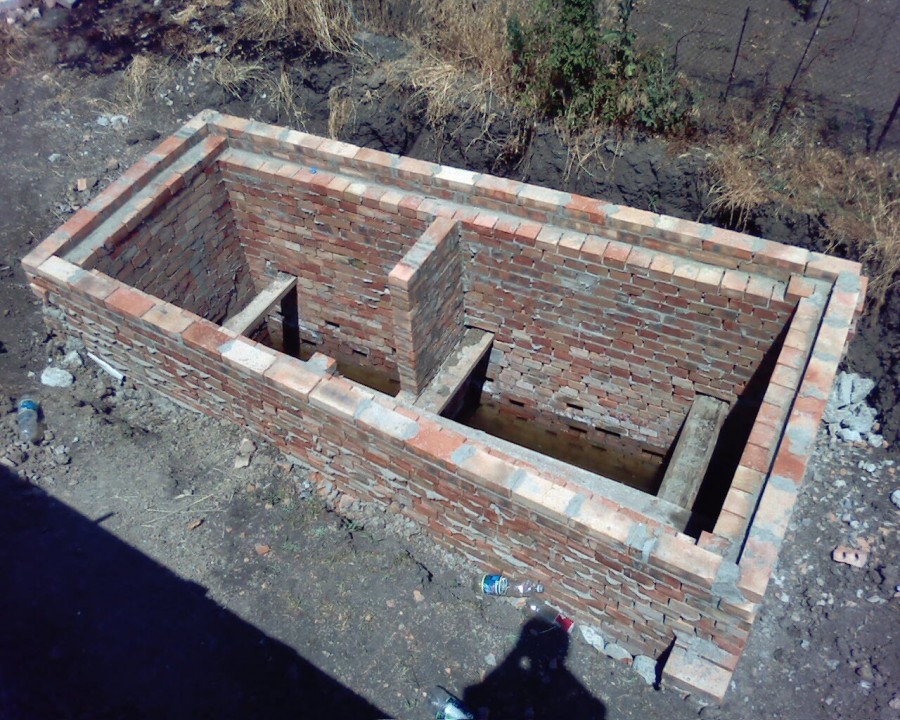

Сделать корпус сливной ямы можно из кирпича

Если говорить о форме резервуара, то самый лучший вариант – именно цилиндр. В этом случае давление на стенки получается равномерным, к тому же такой формы яма гораздо реже будет требовать ремонта. Стены ямы не должны доходить до поверхности земли на 30-40 см, а отверстие должно прикрываться крышкой (железной или бетонной).

После того, как стенки ямы готовы, насыпают щебень, битый кирпич, керамзит, все засыпают песком. К яме от бани подводят сливные трубы под уклоном, достаточным для самотека воды. Как правило, вполне достаточно перепада в 10 мм на каждый метр трубы. Вода, проходя через фильтрующие материалы очищается, а затем впитывается почвой.

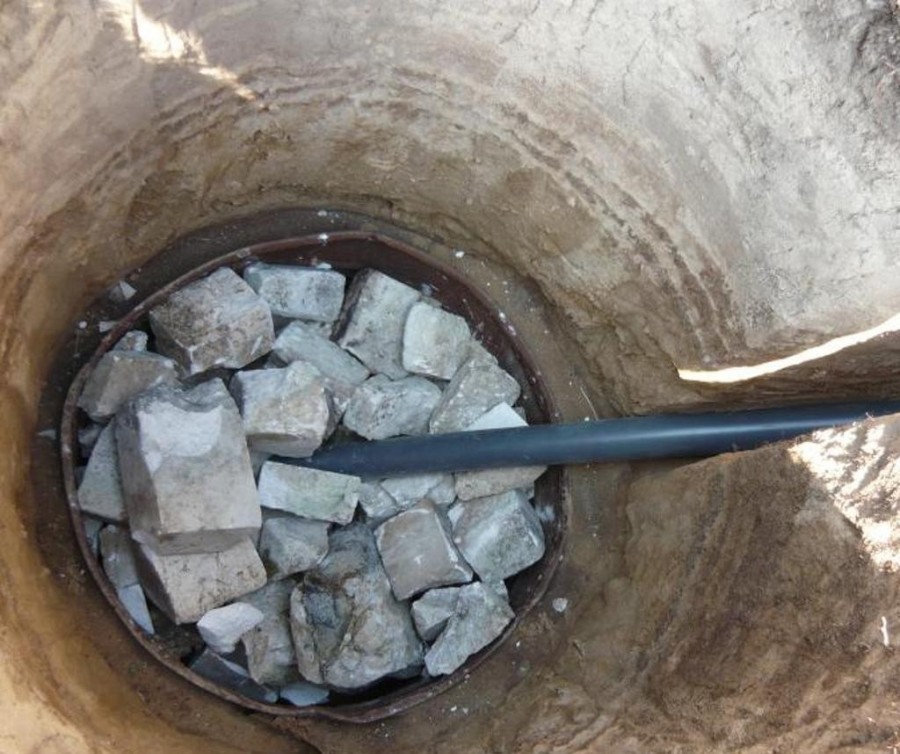

На дно сливной ямы насыпать щебень, битый кирпич, керамзит и т.д.

Если для слива бани вырыли квадратную яму, ее можно заполнить листовым волновым  шифером. Каждый лист кладется так, чтобы волны предыдущего были перпендикулярны (под углом в 90о).

Есть еще несколько вариантов выполнения сливной ямы из подручных материалов. Можно взять старые шины (покрышки от грузовых автомобилей типа КАМАЗ), проделать в них отверстия для лучшего дренажа и частично срезать боковые поверхности. Далее в вырытую яму укладываете подготовленные шины одну на другую, после чего засыпаете фильтрующими материалами.

Пример выполнения слива для бани из старых шин

Основные параметры выбора канализационной системы для бани

Как сделать слив в бане? Перед тем как приступить к сооружению наружного системы канализации, рекомендуется учитывать несколько основных факторов:

  • интенсивность использования банного помещения;
  • габариты постройки;
  • разновидность почвенного состава на участке где будет располагаться помещение;
  • уровень промерзания почвенного покрова в зимний период времени;
  • подключение к центральной канализации.

Эти факторы являются неотъемлемой частью на начальных этапах проектирования бани. Для частого использования помещения, необходимо спроектировать сложную систему отвода канализационных вод.

Для того дополнительно проводят грунтовую фильтрацию. Помимо этого здесь достаточно использовать сточную яму. Отходы постепенно будут впитываться в толщу почвенного покрова.

Если на участке преобладает песчаная почва, то для надежности используют дренажные кольца. Для глиняной почвы, оптимальным решением будет укрепление внутренних стен. По мере наполнения ямы отходами, её необходимо чистить специальным оборудованием.

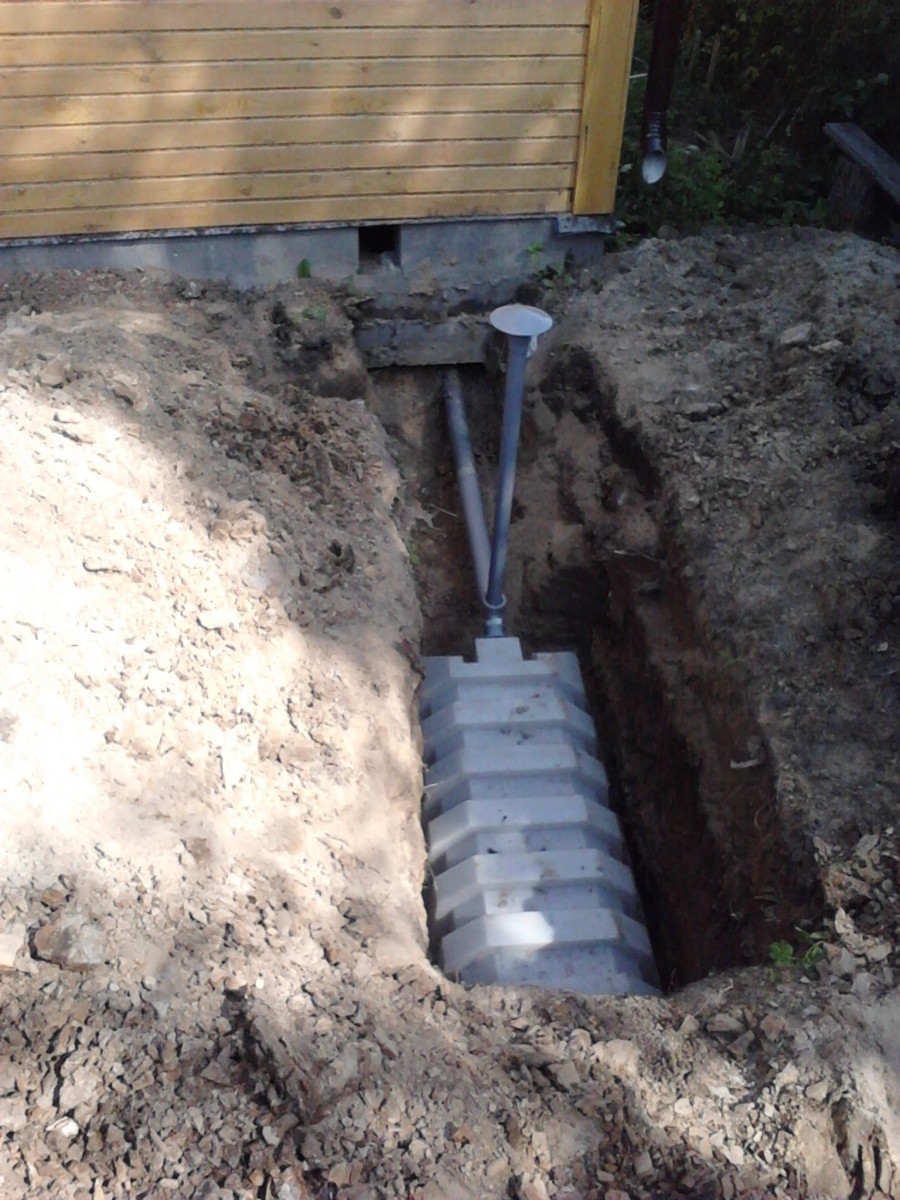

Монтаж системы грунтовой фильтрации

Септик, работающий в автономном режиме, является основным элементом системы грунтовой фильтрации. Он одновременно выполняет функции как отстойника, так и колодца, который распределяет воду. Исходящие от него трубы распределяют воду, прошедшую фильтрацию, по участку.

Существуют уже готовые конструкции септика, однако его довольно просто собрать своими руками. Обычно для этого используются пластиковые или металлические элементы. Отличным выбором также будет септик из бетона или кирпича.

Для того, чтобы изготовить септик своими руками, понадобятся бетонные кольца диаметром 1 м.

Процесс изготовления септика не сложен, но следует придерживаться определенной последовательности:

  1. Сначала выкапывается яма глубиной 2-3 м. Расстояние от стены бани должно быть не менее 1,5 метра;
  2. Далее на дно ямы необходимо высыпать слой песка, а также слой природного фильтрата. В качестве фильтрата подойдет битый кирпич;
  3. Бетонные кольца опускаются в яму.

Готовый резервуар погружается в землю на глубину 1,3-2,7 м. Далее к нему подводится канализационная труба, которая должна находиться ниже уровня промерзания почвы.

Далее подготавливаются трубы. Обычно их диаметр не превышает 10-12 см. В качестве дренажных труб могут использоваться и обычные канализационные, достаточно лишь проделать в них отверстия.

Важно! Необходимо следить за тем, чтобы диаметр отверстий постепенно увеличивался от начала трубы до ее конца. Это обеспечит равномерный отток влаги.. Для того, чтобы правильно обустроить систему грунтовой фильтрации, необходимо следовать основным правилам:

Для того, чтобы правильно обустроить систему грунтовой фильтрации, необходимо следовать основным правилам:

  1. Каждая из дренажных труб не должна быть длиннее 0,25 м;
  2. Укладывать трубы необходимо ниже глубины промерзания грунта;
  3. Дрены должны располагаться на расстоянии в 1,5-1,6 м друг от друга;
  4. Траншея для прокладывания трубы должна быть минимум 0,5 м в ширину.

Слив в бане своими руками — пошаговое руководство:

  1. Первым делом выкапываются траншеи с уклоном в 1,5-2 градуса. Делается это для того, чтобы прокладываемые трубы находились под уклоном;
  2. Следом на дно траншеи выкладывается основа под трубу. Для каждого типа почв она отличается. Например, для грунта из глины на дно траншеи выкладывается песок толщиной 10 см, сверху – слой гравия такой же толщины;
  3. После того, как укладка трубы произведена, сверху ее также следует засыпать слоем гравия;
  4. На конце дрены устанавливается вентиляционная труба, высота которой не превышает 0,5-1 м. Сверху на нее устанавливается защитный грибок, во избежание попадания мусора в трубу.

Сооружение проливного пола

При устройстве слива необязательно, чтобы полы были теплыми. Это означает, что для них не требуется укладывать теплоизоляционный слой внутри конструкции. Монтаж досок настила заключается в их креплении по периметру с использованием дополнительных черепных брусков. Созданную конструкцию можно при необходимости легко демонтировать и вынести наружу для проветривания и просушки, что продлит срок ее службы.

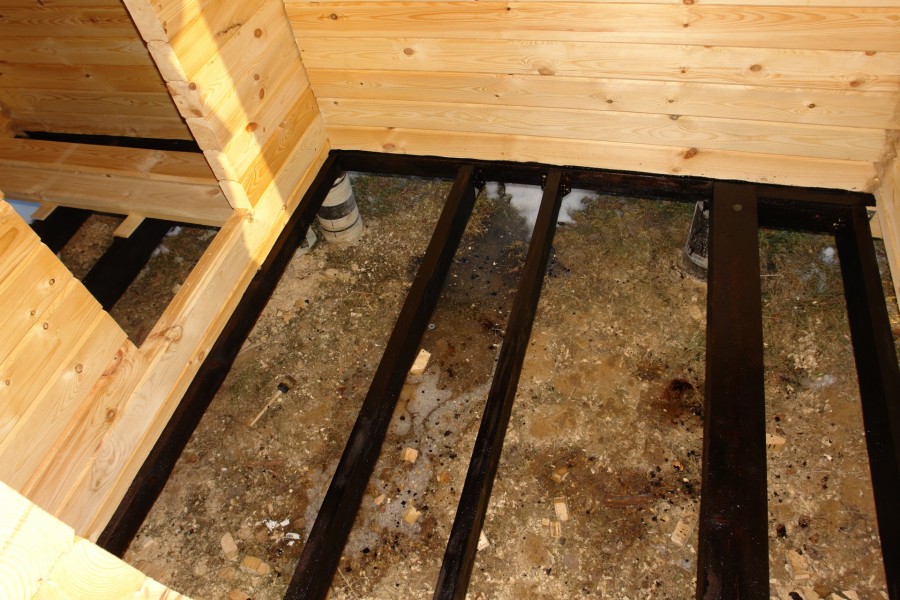

Лаги

Прежде чем приступить к укладке лаг своими руками, необходимо подготовить для них место. Обязательно следует положить двойной слой гидроизоляции

Особое внимание нужно уделить технологии укладки: эти элементы должны быть установлены строго горизонтально с небольшим уклоном в направлении места сбора отработанной воды. Уклон делается посредством вырубки в лагах, постепенно уменьшая их высоту на 2-3 мм в направлении места сбора сточных вод

В конечном итоге должен получиться требуемый уклон пола, который не должен превышать 10°.

При укладке половых досок протекающего пола нет необходимости использовать крепежные элементы. Для правильного выполнения этой работы необходимо учитывать ряд важных моментов, которые обусловлены спецификой проливных полов:

  • Недопустимо начинать стелить доски протекающего пола, пока не будет установлен приемник для воды.
  • Используемый настил одновременно служит гидроизолятором для нижнего перекрытия бани.
  • При укладке досок обязательно необходимо выдержать величину зазора, которая должна составлять не менее 5 мм. Этого будет достаточно, чтобы вода могла естественным путем уходить вниз даже при значительном разбухании настила.
  • В обязательном порядке опорные столбики для лаг оборачивают двойным слоем гидроизоляции.

Опорные столбики

Для изготовления столбиков опор лаг используют кирпич 250 х 250 мм. Эти поддерживающие элементы устанавливают на песчаную или бетонную подушку, выдерживая между ними шаг 0,8-1 м. По завершении монтажа их необходимо оштукатурить, а землю между ними застелить рубероидом.

Если все сделано верно, то расстояние между нижней точкой поверхности протекающего пола и рубероидом, уложенным внизу, будет составлять не менее 300 мм. Выполнить это требование удается за счёт лаг, которые укладывают на опорные столбики.

Особенности внутридомовой системы

Внутренняя канализация должна обеспечивать водосток во всех банных помещениях, где есть источники воды, и отвод жидкости к наружной части

Особое внимание уделяется обеспечению стока с пола парилки и душа, слива с раковин и моек, выводу нечистот из туалета. Далее все стоки отдельных помещений могут объединяться в один отвод или иметь индивидуальные подключения

Внутренняя часть канализационной системы заканчивается в месте подключения к наружному водоотводу. Можно провести канализацию под фундаментом или вывести наружу через отверстия в цоколе или фундаменте. Первый вариант предпочтительнее, т. к. не ославляет конструкцию и помогает обойти зону промерзания. Однако он возможен только при достаточно глубоком уровне подземных вод.

Как отвести влагу в парной

Самое главное помещение в бане – парилка. Здесь на пол проливается вода при обливании тела и накапливается конденсат пара. Задача состоит в том, чтобы собрать и отвести всю влагу, не допуская ее скопление на поверхности или в подполье.

Для решения проблемы водоотвода используются такие варианты

СпособыОбустройство Плюсы
Проливной пол.Верхнее напольное покрытие выполняется из досок, закрепленных с зазором, через который вода легко стекает вниз. Под настилом делается бетонная стяжка с каналом (лотком) для сбора и отвода жидкости. Поверхность стяжки выполняется с уклоном в сторону канала, а он сам – с уклоном в сторону отводящей трубы.Это один из самых простых вариантов организации стока.
Более сложный метод предусматривает слив через отверстие.В этом случае бетонная поверхность делается с уклоном в направлении стока. В нем устанавливается трап с гидрозатвором. Под бетонной стяжкой укладывается наклонно канализационная труба, соединенная с наружной отводящей системой. Гидрозатвор позволяет защитить помещение от запаха из канализации. Вся система монтируется так, чтобы обеспечить самотек жидкости.Эта схема позволяет полностью устранить вероятность накопления воды в подполье и избежать неприятных запахов.

Сливные трапы в системе внутренней канализации играют важную роль. Лучше всего использовать стандартные, готовые устройства, которые могут иметь затворы сухого или мокрого типа. Сверху на них устанавливается решетка, предотвращающая попадание мусора в трубу и создающее привлекательный внешний вид.

Обустройство других помещений

Моечная (душевая) отличается тем, что здесь вода стекает ручьями, а потому пол, как правило, имеет водонепроницаемой покрытие (кафель, бетон). Система сбора воды аналогична рассмотренной конструкции, когда пол выполняется с уклоном в направлении сливного отверстия, в котором установлен трап с затвором. Канализационный вывод унитаза и раковин (моек) базируется на типовой конструкции, подобной той, которая используется в доме (квартире). На отводящей трубе устанавливается сифон, обеспечивающий гидрозатвор для защиты от запахов из канализации.

Для обустройства внутренней канализационной системы применяются стандартные металлические или пластиковые трубы. Для одного стока обычно используется труба диаметром 50 мм, а для общего отвода под полом – диаметром 110 мм. Соединить их между собой позволяют переходники 50 на 110 мм и муфты-тройники для бокового отвода.

Специфика монтажа внутренней канализации

Подпольная отводящая система внутри строения выполняется на стадии возведения банного фундамента. Возможна установка труб с выводами на отводящие трапы.

Монтаж проводится в следующем порядке.

  1. Подготовка траншеи для трубы с подкопом под ленту фундамента.
  2. Засыпка подушки из песка и щебня толщиной не менее 20 см с формированием нужного уклона.
  3. Установка и соединение труб с выводом наружу под фундаментом. Если предусмотрено прохождение трубы через него, то в бетоне заранее формируется соответствующее отверстие.
  4. Утепление труб и засыпка грунтом с надежной фиксацией их в нужном положении.
  5. Заливка бетонной стяжки с формированием уклона в сторону стока.
  6. Установка трапа с гидрозатвором. Решетка трапа должна быть установлено строго по уровню напольного покрытия. Ступенька не допускается.

Система внутренней канализации

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

Вариант обустройства слива в бане

Вариант обустройства слива в бане

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

  •  предполагаемая интенсивность использования бани;
  •  размеры постройки;
  •  тип грунта на участке;
  •  глубина промерзания почвы;
  •  наличие или отсутствие на участке канализационной системы;
  •  возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично, понадобится более сложная отводная система.

Система канализации предназначенная для круглогодичного использования

Система канализации предназначенная для круглогодичного использования

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

  •  простота в обустройстве;
  •  не требует особого ухода;
  • невысокая стоимость.

Обустройство сливного колодца

Обустройство сливного колодца

К недостаткам можно отнести следующее:

  • необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.
  •  организация удобного доступа спецтехники к колодцу;
  • сливной колодец должен быть обустроен в самой низкой точке участка.
