Выбираем печь для бани с теплообменником для воды и отопления

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки. Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса

Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

  • С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
  • С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
  • С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

  • С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
  • С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Как сделать систему обогрева своими руками?

Подготовка поверхности

Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:

Между стен фундамента удаляют грунт, утрамбовывают поверхность.
Перед этим закладывают канализационные трубы для сточных вод.
Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
К водостоку делают небольшой уклон.
После выполнения этих действий проверяют ровность и угол наклона поверхности

Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.. Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется

Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется. Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. На выбор:

  • войлок;
  • стекловата;
  • керамзит;
  • пенопласт.

Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.

Понадобятся:

  • рубероид;
  • жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
  • арматурная сетка;
  • демпферная лента;
  • хомуты для крепления сетки;
  • маячки;
  • саморезы;
  • молоток и другие инструменты для монтажа.

Способы монтажа нагревательного контура

На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента

Внимание
Демпферная лента должна хорошо прилегать к основанию по всему его периметру.

Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения. Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами

После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.
Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками. При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.
Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок. Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги. Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.
Совет
Подложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.

Виды отопления в бане

Электрическое отопление бани

Отопление в бане может быть нескольких видов. Каждый имеет преимущества, недостатки, а также свои особенности установки и эксплуатации. Чтобы не было сюрпризов, еще на этапе проектирования системы отопления нужно изучить все моменты.

Электрическое отопление

Одно из самых чистых видов топлива в мире – электричество. С его помощью удается нагревать и поддерживать комфортный температурный режим в течение длительного времени. Отопление оснащено автономной системой прогревания, ее мощности достаточно для поддержания температуры.

Газовое оборудование

Отопление бани с помощью газового котла

Газовая отопительная система считается более рациональной, нежели электрическое. Оно также составит здоровую конкуренцию дровяной разновидности.

Преимущества данного вида отопления в бане:

  • приемлемая стоимость;
  • простота использования и обслуживания;
  • экологичность;
  • безопасность.

С помощью такого вида оборудования удается прогреть помещение за 4-5 часов. Оборудование оснащено предохранителями, корпусом и термостатом. Газ сжигается в специальной газовой камере, которая расположена под камнями.

Водяное отопление

Отопление бани от печи в парной

Эта разновидность отопления надежная и довольно простая. Топливом для функционирования системы может быть керосин, дрова, каменный уголь или природный газ

Реализуя в бане водяное отопление, важно особое внимание уделить выбору котла

Беспроигрышным вариантом принято считать чугунный котел. Горячая вода движется по трубопроводу в приборы, которые распространяют тепло по всем помещениям. Нагретая жидкость, отдав тепло для прогревания радиаторов, возвращается обратно, но уже по другим трубам в генератор тепла. Эта система показала высокую эффективность даже при аномально низких температурах.

Контурное отопление

Эффективный и экономичный вариант отопления бани – подключение трубопровода к теплотрассе. Для этого потребуется установить дополнительный контур отопления. Процесс монтажа непрост. Целесообразно реализовывать такой проект лишь в том случае, если подключение будет проводиться от здания, расположенного рядом.

Подключение напрямую возможно, если рядом проходит теплотрасса. Для этого предварительно нужно составить проект с учетом всех требований и заверить его в соответствующих органах. Если грамотно разработать, установить и пользоваться отоплением, удастся ежемесячно экономить семейный бюджет.

Теплые полы

Обустройство теплого пола

С экономической точки зрения этот вариант нельзя назвать выгодным, но эффективность весьма высокая. В реализации технология непроста, поэтому все монтажные работы должен выполнять специалист.

Теплые полы делятся на электрические и водяные. Последний требует огромных финансовых вложений. Само использование экономично, но есть один весомый недостаток – неремонтопригодность.

Первичное сооружение электрических теплых полов дешевле аналога, но ремонт стоит больших денег. Схема монтажа выглядит следующим образом:

  1. Готовят раствор из песка и цемента, наносят на гидроизоляционный слой.
  2. Теплоизоляция проводится с использованием специальных строительных материалов – полпана, экстрадированного пенополистирола, минерально-ватных матов.
  3. По теплоизоляционному слою укладывается кабель, который будет равномерно прогревать полы в бане.

Разновидности устройств

Печь предоставляет несколько вариантов размещения теплообменников:

Змеевик или водяной контур – стальная конструкция, которая может располагаться как внутри печи, так и снаружи, например, между стенкой печи и кожухом. Применение его не ограничено металлическими печами – водяные контуры можно встраивать и в кирпичные.

Форма и размер могут существенно варьироваться от простой С-образной, единожды изогнутой трубки со штуцерами, которая располагается внутри топливника, до водяной рубашки вокруг всего корпуса.

ВАЖНО! Правильное расположение металлической трубы внутри печи всегда таково, что открытое пламя ее не касается ни на одном участке. Следует помнить, что даже нержавейка подвергается окислению в пламени

Большой бак, который касается стенок печи стенкой или днищем (или тем и другим) тоже можно счесть разновидностью теплообменника.

К сведению! Отбирая у корпуса печи тепло для нагрева воды, вы сокращаете рабочую мощность печки.

А ведь в конструкции всех печей есть элемент, который в большинстве случаев (но не во всех!) становится причиной существенных теплопотерь – это дымоход, куда отправляются еще очень горячие печные газы (если в печи нет системы дымооборота).

Вторая разновидность теплообменников как раз пытается исправить этот недостаток. С этой целью вокруг трубы навешивается либо небольшой проточный бачок на 5-10 литров, сообщающийся с большим баком вне парилки, либо полноценный бак, откуда в моечную подается уже горячая вода. (В последнем случае возникает больше сложностей с креплением.)

Фото: теплообменник самоварного типа

Фото: бак-теплообменник на трубу

Кстати! Внешний бак, помимо прочего выполняет еще и функции обогревателя помещения, в котором он установлен (предбанника или моечной).

Изготовление емкостей под теплую воду

Есть несколько вариантов емкостей – от дорогих из нержавеющей стали и до дешевых покупных пластиковых. Мы эти варианты рассматривать не станем, остановимся на наиболее удачном, с нашей точки зрения, металлическом из листового железа

Его преимущества не только в относительно небольшой стоимости (хотя и это немаловажно), а и в возможности сделать бак, идеально подходящий по линейным параметрам к каждому помещению бани. Что касается внешнего вида, то существует большой выбор устойчивых красок, поверхности можно покрасить в любой цвет или оклеить их самоклеящейся декоративной полиэтиленовой пленкой

Простой бак для воды с крышкой

Таблица. Расчет объема бака

ЭтапОписаниеСхема
Найдите объем вашего бакаПеремножьте длину (l), ширину (w) и высоту (h)
Вычислите заполненный объем (d)Для прямоугольных баков заполненный объем — это те же длина и ширина, но меньшая высота. Новая высота — это высота заполнения бака.

Заполненность бака D

Таблица. Изготовление бака

Шаг, №№
Описание работ
Шаг 1. Заготовьте материалы.
Понадобится листовое железо толщиной не менее 0,5 мм. Предлагаем делать бак прямоугольной формы, длина 80 сантиметров, высота 40 сантиметров, ширина 20 сантиметров. В бак помещается 64 литра воды, но заливать нужно не более 60 литров. В бак нужно вварить три металлических патрубка с резьбой, они реализуются в магазинах. Диаметр условных проходов патрубков лучше брать не менее 3/4 дюйма. Это наиболее часто используемый диаметр трубопроводов, обеспечивает нормальную естественную циркуляцию воды. Для полного монтажа теплообменника нужно будет иметь дополнительную водопроводную арматуру и фитинги, об этом мы поговорим ниже вовремя рассмотрения вопросов по монтажу.
Шаг 2. Сделайте на металлическом листе разметку бака.
Понадобятся две пластины 80×60 см, две 40×20 см и одна 80×20 см. Мы специально сделали бак прямоугольным. Дело в том, что расстояние между входным и выходным патрубками следует максимально увеличить. Это позволит теплой воде не смешиваться сразу с холодной, будет достигаться существенная разница их температур, что оказывает решающее влияние на скорость водного потока в трубопроводах. А от этого критерия во многом зависит не только эффективность, но и безопасность использования теплообменника.
Шаг 3. Отрежьте заготовки по размерам.
Нужно пользоваться болгаркой, во время работы с этим инструментов строго соблюдайте правила техники безопасности – он очень травмоопасный. Старайтесь, чтобы срез был максимально ровным. Проверьте качество разрезания каждой грани на ровной поверхности, устраните большие изъяны.
Шаг 4

Соберите все детали бака попарно, сделайте их абсолютно одинаковыми.
Особое внимание обращайте на углы, они должны быть только прямоугольными.
Шаг 5. Положите лицевую часть бака на ровную поверхность, в нескольких местах недлинным швом приварите боковину бака.
Такую же операцию сделайте с другой стороной

Проверьте их положение, во время остывания шва их обязательно поведет.
Шаг 6. На приваренные боковины положите вторую большую деталь, проверьте ее положение, при необходимости откорректируйте боковины.
Прихватите элементы. Следите, чтобы зазор между отдельными деталями не превышал 2÷3 миллиметров, в противном случае во время сварки придется подкладывать в них проволоку, а это нежелательно.
Шаг 7. Поставьте конструкции верх ногами и прихватите дно.
Проверьте и поправьте его положение.
Шаг 8. Если все нормально – сваривайте все элементы.
Следите за качеством шва, категорически исключаются пропуски. Можно немного «халтурить» на толщине сварочного шва, емкость не несет значительных нагрузок, но пропуски запрещаются.
Шаг 9. Вварите в дно металлические патрубки.
Мы уже говорили, что входной и выходной следует по максиму удалять друг от друга. Патрубок отбора воды для душа лучше размещать не посредине, а ближе к сливному, забор воды будет ускорять циркуляцию в баке.
Шаг 10. Прожгите отверстия для патрубков.
Для патрубков нужно вначале прожечь отверстия в дне бака, сделать это удобнее электрической сваркой.
Шаг 11. Придумайте способ крепления бака к стене.
Можно приварить к задней стенке специальные кронштейны или устанавливать его на подставке. Если есть желание и материал – изготовьте съемную крышку.
Шаг 12. Круглошлифовальной машинкой зачистите все швы, налейте воду и проверьте их герметичность.
При необходимости заделайте отверстия.
Шаг 13. Подготовьте лицевые поверхности емкости под чистовую отделку.

Видео – Изготовление бака из нержавейки

С баком для воды все, можно его крепить в любом помещении бани. Теперь подробнее поговорим о теплообменниках.

Обзор печи “Вертикаль ВК”

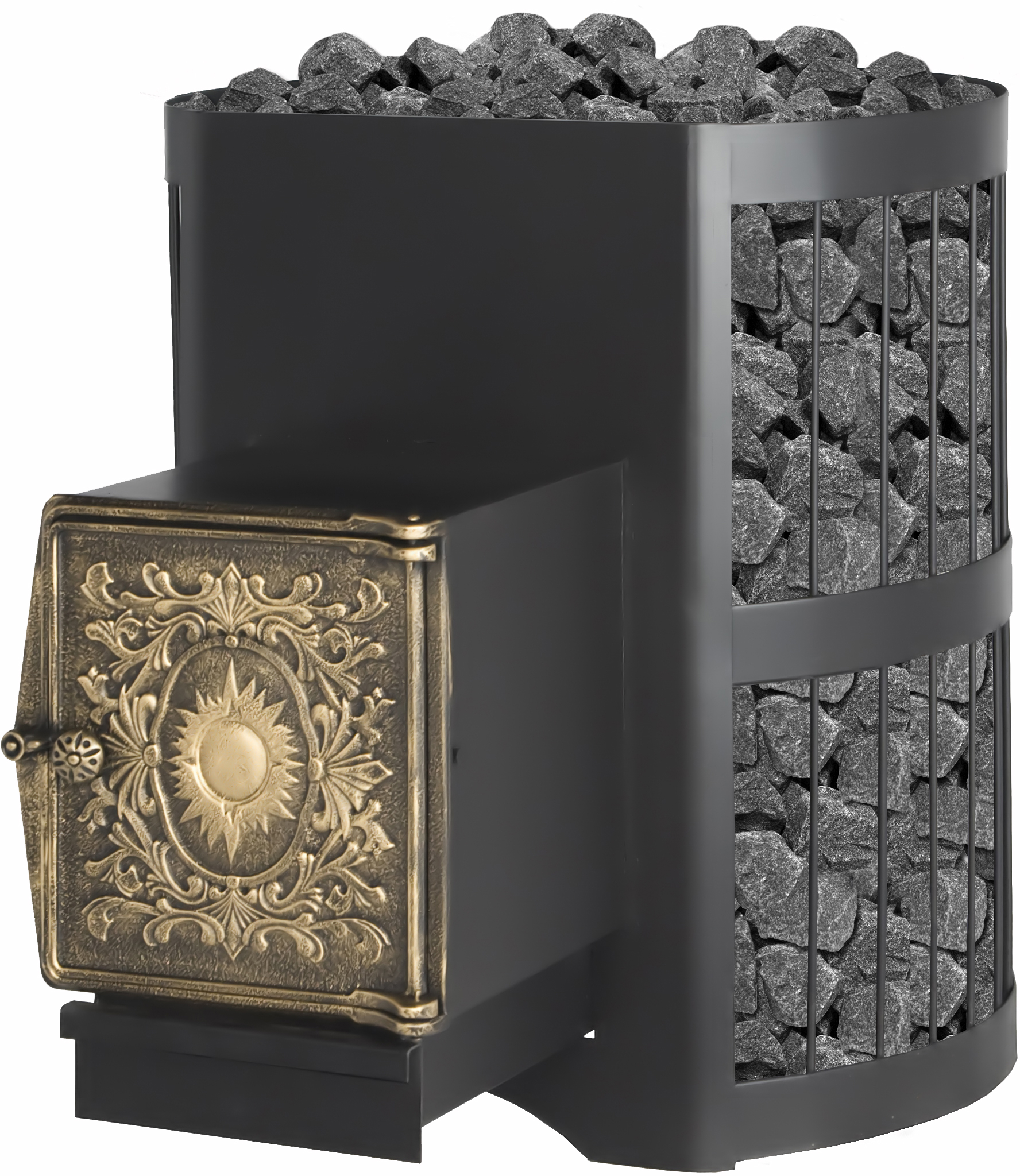

Данная модель (фото печи “Везувий” показано ниже) хорошо подойдет для помещения, площадь которого не превышает 12 кв. метров. Верхняя рама у нее делается из нержавейки. Конвектор в устройстве установлен открытого типа. Печь безопасна в эксплуатации. Основание для нее целесообразно сделать из красного кирпича. При этом не требуется защитный фартук очень большой площади. Если верить мнению покупателей, проблемы с зольником возникают довольно редко. Нагрев печи осуществляется быстро.

Все продукты горения удаляются через дымоход. При необходимости камеру можно прочистить самостоятельно. Однако минусы у модели все-таки имеются. В первую очередь это малый диаметр поддувала. С нормальной циркуляцией воздуха порой возникают проблемы. Свод очень качественный. Также следует отметить, что может использоваться как отопительная печь “Везувий”. На рынке представленную модель есть возможность приобрести за 35 тыс. руб.

Полезные советы по эксплуатации

Нужно будет ежегодно осуществлять осмотр дымохода. При необходимости следует удалять сажу, осуществлять замену неисправных деталей, удалять птичьи гнезда, паутину и другие посторонние предметы.

При использовании печи «Везувий» не следует:

  • изменять конструкцию отопительного устройства;
  • убирать угли и золу из печки, которая не успела остыть;
  • убирать из дымового канала сажу путем выжигания, перекрывать дымоход до того, как топливо полностью перестанет гореть и тлеть;
  • использовать устройство в медицинских, дошкольных учреждениях, жилых помещениях
  • не заполнять бак водой при использовании печи;
  • сушить на элементах устройства обувь, одежду и так далее;
  • использовать для печи на дровах слишком большие отопительные материалы, которые не помещаются в топку;
  • осуществлять растопку с помощью горючих жидкостей, которые легко воспламеняются;
  • использовать для дровяных печей газообразное, жидкое топливо, торф, кокс, каменный уголь.

Видео-обзор на печь для бани «Везувий» смотрите ниже.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.. В зимнее время особенно актуальным становится правило о сливе воды в системе:

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения – самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Печь для бани с теплообменником для воды

Чтобы удовлетворить все требования современного владельца бани, было разработано уникальное устройство обогрева, предназначенное одновременно для нескольких целей — печь для бани с теплообменником.

С помощью такой банной печи можно не только нагреть воду для душа, но и обогреть ближайшие помещения. Если установить бак, вода в котором будет нагреваться с помощью теплообменника, то в бане появится и душ.

Если же в предбаннике установить отопительные радиаторы, подсоединенные к теплообменнику, то получится водяная система отопления.

Чтобы сделать правильный выбор, необходимо знать, какие особенности имеют печи для бани с включенными в их конструкцию теплообменниками

Также важно правильно подобрать конструкцию печи с теплообменником и ее необходимую мощность

Существуют два вида печей с теплообменниками, используемых в банях:

  • встроенная емкость, снабженная двумя патрубками. С помощью патрубков емкость соединяется с резервуаром, наполненным водой;
  • внешняя емкость, размещенная на дымоходе печи. Обычно эта емкость и является резервуаром, в котором греется вода для мытья.

Если приобретается конструкция заводского изготовления, то производители указывают в инструкции, какую мощность имеет конструкция, и на эксплуатацию в каком помещении она рассчитана.

Тем, кто изготавливает печь для бани самостоятельно, следует знать, что мощность теплообменника зависит от площади его поверхности с 1 кв. метра площади выход мощности составит около 9 кВт.

Теплообменник встроенного типа

Встроенный теплообменник, представляющий собой бачок небольшого размера (не более 5 литров), установленный между кожухом печи и ее топкой. Он не должен иметь непосредственного контакта с пламенем.

В нижней и верхней части теплообменника должны быть вварены штуцеры, через которые устройство нагрева воды подключается к выносному баку.

При работе печи теплая вода из теплообменника поднимается вверх в выносной бак. Одновременно по нижней трубе в бачок теплообменника из выносного бака поступает холодная вода. Согласно законам физики, постепенно весь объем воды, находящейся в выносном баке, нагревается.

Такой вариант удобен тем, что имеется возможность установить выносной бак в соседнем помещении, но при условии, что общая длина соединительных труб будет не более 3 метров. Их диаметр должен быть не менее 3/4 дюйма.

Для лучшей циркуляции воды трубы, ведущие к выносному баку, должны иметь небольшой уклон (до 5 градусов). Для улучшения циркуляции воды в систему можно добавить электрический насос.

Важно: для уплотнения резьбовых соединений в печи для бани с теплообменником требуется материал, способный выдерживать воздействие высокой температуры.

Основным недостатком встроенного теплообменника является уменьшение количества тепла, используемого на обогрев помещения. По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане.

Необходимо также выбирать оптимальный размер бака. Если его объем будет слишком маленький, то вода в нем будет быстро закипать, а емкость большого размера будет долго нагреваться.

Внешний теплообменник

Данный вид теплообменника гораздо экономичнее, так как вода в нем греется за счет тепла, выходящего при сжигании топлива через дымоход.

Внешний теплообменник значительно сокращает теплопотери печи, что экономит расход топлива. Конструкция теплообменника монтируется на трубе дымохода, тем самым напоминая устройство самовара.

Изготавливают внешние теплообменники любой формы, но в каждом из них вставлен металлический патрубок, проходящий сквозь крышку и днище устройства. Этот патрубок, имеющий диаметр чуть более трубы дымохода, выходящего из печи, надевается на него, выходящие из топки горячие газы проходя сквозь дымоход и как следствие сквозь патрубок теплообменника, отдают свое тепло воде, находящейся внутри теплообменника.

Достоинством такой конструкции является возможность установки теплообменника большого размера, но при этом не отбирающего мощность у печи. Вода в нем сохраняет тепло, даже когда печь уже не топится.

Среди недостатков отмечают трудность контроля оставшегося в теплообменнике количества воды. Однако с этим недостатком научились успешно бороться. Для этой цели к теплообменнику подсоединяют выносной бак, куда монтируют водомерное стекло.

Важно: местам стыковки теплообменника с дымоходом необходимо обеспечить герметичность. Для этого используют термостойкий герметик или раствор из глины, извести и песка

Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры.

Самостоятельное изготовление теплообменника

Для того чтобы выполнить теплообменник самостоятельно, необходимо запастись металлическими 2,5-мм листами. Для печи и ее дополнения таким агрегатом нужно подготовить следующие материалы и изделия:

  • трубы;
  • резервуар;
  • бак.

Что касается труб, то они понадобятся для соединения емкостей. Бак будет встраиваться в печь, а резервуар необходим для воды. Теплообменник будет состоять из двух частей, это нижний прямоугольник и верхний цилиндр. Если вы хотите установить печь для бани с теплообменником, то для изготовления соответствующего узла для отопления помещений и подачи тепла и воды необходимо раскроить металл, а после выполнить сварку заготовок. Детали соединяются с меньшими зазорами.

Как только вами будут выполнены резервуары, можно начинать сборку системы. При выборе диаметра труб необходимо руководствоваться площадью помещения, которое предполагается отапливать. Важна ещё и длина элементов соединения. Чем короче будут трубы, тем более высокого коэффициента полезного действия удастся добиться.

Окончательная сборка предусматривает соблюдение определенного алгоритма. Для этого труба приваривается к нижней части теплообменника. Воду следует залить через отверстие трубы в встраиваемый бак. К верхней части теплообменника необходимо приварить трубу. На этом этапе можно считать, что печь для бани с теплообменником у вас уже есть.

Установка и подключение теплообменника и бака в бане

  • Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
  • Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
  • Укрепите сборку кронштейнами – для большей надежности.
  • Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
  • Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
  • Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Представленные в продаже готовые печи с теплообменником

Традиционные модели банных печей, выполняемые из кирпича, понемногу вытесняются более современными металлическими конструкциями. отличающимися доступной ценой, высоким качеством, компактностью и совершенством дизайна. При выборе достойной модели потребитель должен знать объемы парилки и бака для воды, а также мощность отопительного агрегата . Предлагаем рассмотреть наиболее популярные модели печей для бань, оснащенные теплообменником.

Печь с теплообменником Везувий модель Скиф 16 ВЧТ

Этот агрегат обладает достаточной мощностью для того, чтобы обеспечить высокую температуру в парилке, объем которой достигает 18 куб. м. В корпус печи встроен теплообменник, быстро нагревающий воду в баке, вынесенном в смежное с парилкой помещение. В зависимости от особенностей монтажа печи в своей бане, покупатель сам выбирает агрегат с левосторонним либо правосторонним размещением теплообменника. Этот представитель модельного ряда печей Везувий примечателен тем, что вокруг его корпуса в специальном кожухе располагаются камни, создающие эффект кирпичной кладки. Практически все остальные модели оснащаются каменкой, установленной сверху агрегата. Топка печи изготовлена из высокопрочной качественной стали, толщина которой составляет 8 мм. Такой материал сохраняет свои характеристики и пропорции изделия даже при самых высоких температурах.

Распределение цен на печи Везувий Скиф можно посмотреть в таблице:

Печь Торнадо 20М2

Модель с чугунной дверцей благодаря своей мощности способна обогреть помещение парилки объемом 20 куб. м. Отличительными чертами печки являются:

  • внушительные габариты и вес;
  • встроенный в корпус теплообменник;
  • мощная топка;
  • боковой кожух большой вместительности для закладки 240 кг камней.

Последний из списка элемент конструкции выполняет сразу две функции . предохраняет печь для бани с теплообменником от перегрева и эффективно разогревает наполнение боковой каменки.

Из-за того, что вес агрегата составляет 125 кг, а это достаточно солидный показатель, перед проведением монтажных работ нужно выполнить закладку фундамента, предварительно рассчитав его требуемую прочность.

Стоимость печей данной торговой марки определена в пределах 22–38 тысяч рублей.

Harvia 20 SL Boiler

Печь-каменка Harvia 20 SL Boiler – это разработка финских производителей отопительных агрегатов для бань и саун. Модель весом 75 кг прекрасно подходит для обогрева парилки, объем которой доходит до 20 куб. м. Оптимальная температура в помещении создается также за счет равномерного нагревания и плавной отдачи тепла от 40 кг камней. Каменка, работающая на дровах, пользуется большой популярностью среди потребителей в основном за счет современных технологий, заложенных в ее конструкцию.

В корпус печи встроен теплообменник в виде бака, заполненного водой. Образцовое устройство обеспечивает постепенный нагрев жидкости, не доводя ее до кипения. Только при очень длительном использовании печи вода может стать кипятком. Благодаря выносной конструкции топку можно размещать в смежном с парной помещении, таким образом, в парной постоянно будет поддерживаться тепло и порядок.

Плавность форм агрегата, рамка из нержавеющей стали, устойчивые ножки придают привлекательность внешнему виду каменки. Печь для бани с теплообменником для воды стоит в среднем 37,5 тысячи рублей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
