Железная печь в баню своими руками чертежи

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона. Все работы проводятся в следующем порядке:

  1. В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
  2. На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
  3. Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
  4. Между досками устанавливается каркас из арматурных прутьев.
  5. Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
  6. После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

  1. Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
  2. Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
  3. Внутри корпус разделяется на три отделения – для золы, топки и каменки.
  4. Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
  5. Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
  6. В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
  7. В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
  8. Лицевая часть приваривается к конструкции.
  9. Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.
  10. На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
  11. Выполняется установка трубы и фиксация сваркой по окружности основания.
  12. Монтируются защитные дверки при помощи фиксирующих элементов.
  13. На заднюю часть корпуса устанавливается водяной бак.
  14. Сверху на топочную камеру выкладываются банные камни.
  15. В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

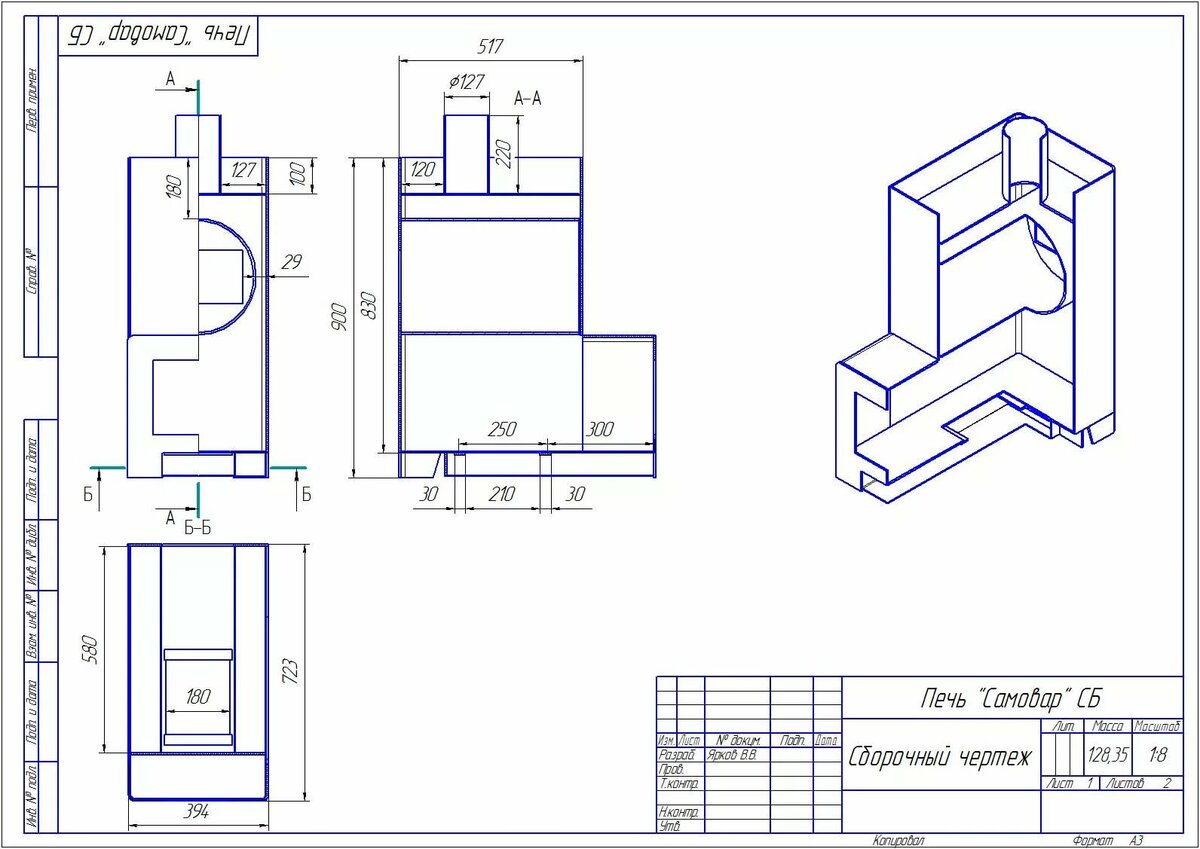

Чертежи для печной конструкции

Перед началом выполнения работ нужно сначала уяснить, что представляют собой железные печи в баню. Печь — это прибор, предназначенный для сгорания дров, над топкой которого располагают карман с камнями и в нужном месте бак под воду. Если баня — это не только парилка, но и душевая, то бак целесообразнее вынести, а в печи при этом установить регистр (система нагрева воды).

Все чертежи печей для бань во многом схожи между собой. На основании заранее подготовленного с индивидуальными размерами под баню чертежа можно сделать свою печь необходимой модификации, с учетом собственных потребностей и предпочтений.

Печь с выносным баком — это буржуйка с приваренным карманом для камней. Ее возможно разместить целиком в бане (с топочной дверцей), а можно вынести ее лицевую часть за пределы банного помещения в соседнее, продлив при помощи труб за перегородку. Конструкцию можно спланировать по-разному, главное, чтобы она получилась удобной.

Схема установки печи в баню.

Чтобы придать каменке эстетичный внешний вид, ее покрывают красным огнеупорным кирпичом для облицовки. При возможности самостоятельной варки железа выручат уже имеющиеся готовые чертежи печей в баню.

Печь выполняют из стали 3…5 мм в толщину.

Между топливником и поддувалом кладут решетку, через которую свободно падает зола. Решетка не должна иметь крупные ячейки для того, чтобы можно было удерживать угли в топке. Решетка с размерами ячейки 10-20 мм будет содействовать хорошему притоку воздуха в печь и не позволит углям раньше времени падать в зольник.

Если есть желание продлить печь, вынеся дверцу топливника за пределы парильного помещения, то печь продлевают двумя туннелеобразными металлическими отрезками на толщину стены. При таком способе устройства печи в парилке поместятся только камни и дымоход. Аналогичную чугунную решетку размещают под камнями, которая будет способна выдерживать достаточно высокую температуру продолжительное время.

Чертеж печи может предусматривать угловое расположение конструкции. Можно поставить печку по центру парилки, изготовив ее из бочки, и облицевать диким кирпичом.

Характеристики и чертежи самодельных печей для бани

Металлические печи для бани и сауны – отопительные устройства, которые используются для обогрева помещений и подогрева воды. Самодельные конструкции обладают рядом отличительных характеристик:

  • доступность и дешевизна материала для изготовления;
  • компактные габариты и небольшой вес;
  • простая и универсальная конструкция;
  • быстрый и эффективный нагрев;
  • долговечность и практичность;
  • легкость в сборке своими руками;
  • простота в ежедневном уходе.

Остановив свой выбор на сборке металлической печи, следует учитывать основные недостатки устройства. К ним относится:

  • постоянный контроль над работой прибора;
  • высокая вероятность получения ожогов при непосредственном контакте с металлической поверхностью;
  • пожароопасность.

Габариты печки просчитываются в индивидуальном порядке с учетом размера помещения, в котором она будет эксплуатироваться. Прежде чем приступить к изготовлению, необходимо тщательно изучить рабочие чертежи и схемы сборки.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

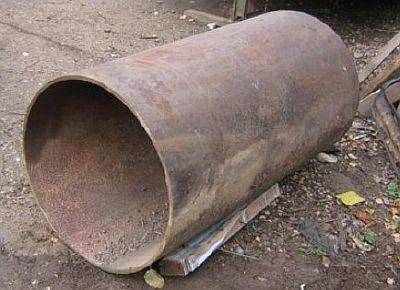

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
  6. Цемент.
  7. Кирпич.
  8. Песок.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Кладка печи

Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.

Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.

После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.

Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.

Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.

На этом фото справа, судя по всему «подстраховались», сделав в два кирпича.

Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.

Кладка стен

Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.

Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу

Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…

Установка поддувала и печных дверок

Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.

В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.

Установка колосников

Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.

Дымоход

Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.

Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.

Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.

Купить или смастерить печь для бани своими руками?

На сегодняшний день в продаже имеется вполне достаточное количество разнообразных металлических печей промышленного производства. Эти печи имеют весьма высокий КПД и способны выполнять разные функции. Конструкции печей из металла представлены в широком ассортименте, что позволяет подобрать с легкостью необходимый экземпляр для собственной бани.

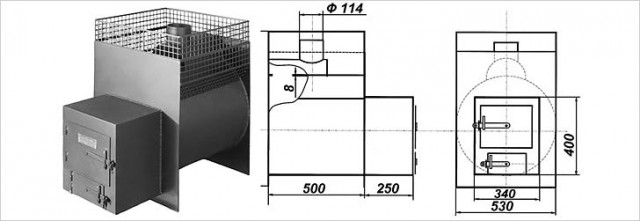

Схема размеров железной печи.

Однако, имея должное желание и сварочный аппарат под рукой, не составит особого труда изготовить банную печь своими руками, не уступающую по своей функциональности промышленным изделиям.

Плюсы самостоятельного изготовления печей для бани:

  1. Промышленные изделия стоят немалых денег, а выполненная из подручных материалов конструкция печи позволит сэкономить бюджет.
  2. Получение удовольствие от процесса создания конструкции, составления расчетов, схемы, выбора материалов.
  3. Похвала от близких людей при виде идеально работающей конструкции, изготовленной своими руками.

Железные печи для бани собственного изготовления имеют существенные преимущества перед агрегатами промышленного производства:

  • четко спланированные габариты под строго определенную площадь;
  • конструкция печи, точно соответствующая планировке конкретной бани.

По-другому можно это выразить так: печь изготавливается под конкретные параметры бани. Этим достигается максимальный эффект от эксплуатации печи.

Схема печи зависит от материала, из которых ее будут делать. Это могут быть:

  • раскроенные листы металла;
  • металлические трубы с большим диаметром;
  • металлические бочки.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Легкого вам пара!

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

8 + двенадцать =
