Как рассчитать мощность печи
Зачастую этот фактор не учитывается. В итоге вы не получаете удовлетворения от парения: то воздух слишком горячий, то камни недостаточно раскалены. По факту можно получить преждевременный износ самой топки или колоссальные затраты на топливо.
Чтобы этого не произошло, воспользуемся этой методикой:
- сначала требуется выяснить объём парной (перемножаем длину, ширину и высоту помещения);
- вычисляем площадь поверхностей, через которые тепло утрачивается, суммируем их и умножаем на коэффициент 1,2. Полученный объём добавляем к п.1;
- ищем теплопотери через само помещение: умножим полученный результат на 1,6 (сауна не утеплена) или на 0,6 (если есть изоляция). Получаем минимальную мощность.
Изготовление печи своими руками
После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.
Чертежи печей
Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.
Чертеж горизонтальной печи
Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.
Чертеж вертикальной трубы
Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.
Инструкция по изготовлению горизонтальной печи
Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:
- вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
- в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
- вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
- в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
- горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;
Колосник, изготовленный самостоятельно
- изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;
Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.
Пример установки колосника в печь
- приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
- подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
- в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
- фасадный лист приваривается к передней части печки;
- в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
- навешиваются дверцы;
- готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.
Далее печь можно покрасить термостойкой краской или обложить кирпичом.
Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия лишняя краска обгорит, не нанося вреда здоровью человека.

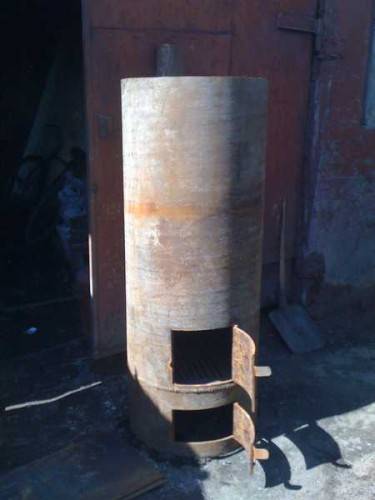

Инструкция по изготовлению вертикальной печи
Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:
- отрезают кусок основной трубы высотой 0,7-0,9 м;
- места отрезов зачищаются;
- на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
- в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
- устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
- над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;
Обустройство отсека для топки и поддувала
- при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
- на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
- в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
- на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
- на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
- в верхней части вырезается отверстие для установки дымохода;
- как и в предыдущем случае, печь шлифуется и покрывается краской.
При желании на любую печь можно навесить бак для подогрева воды.
Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

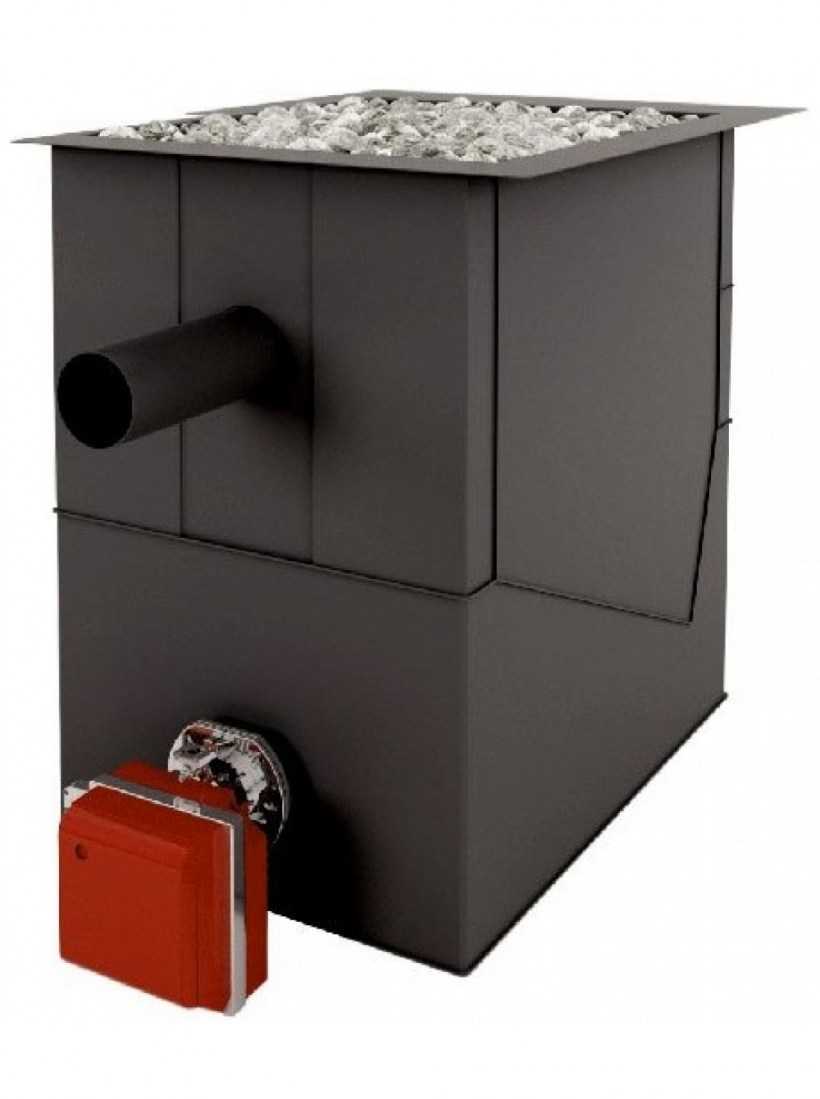

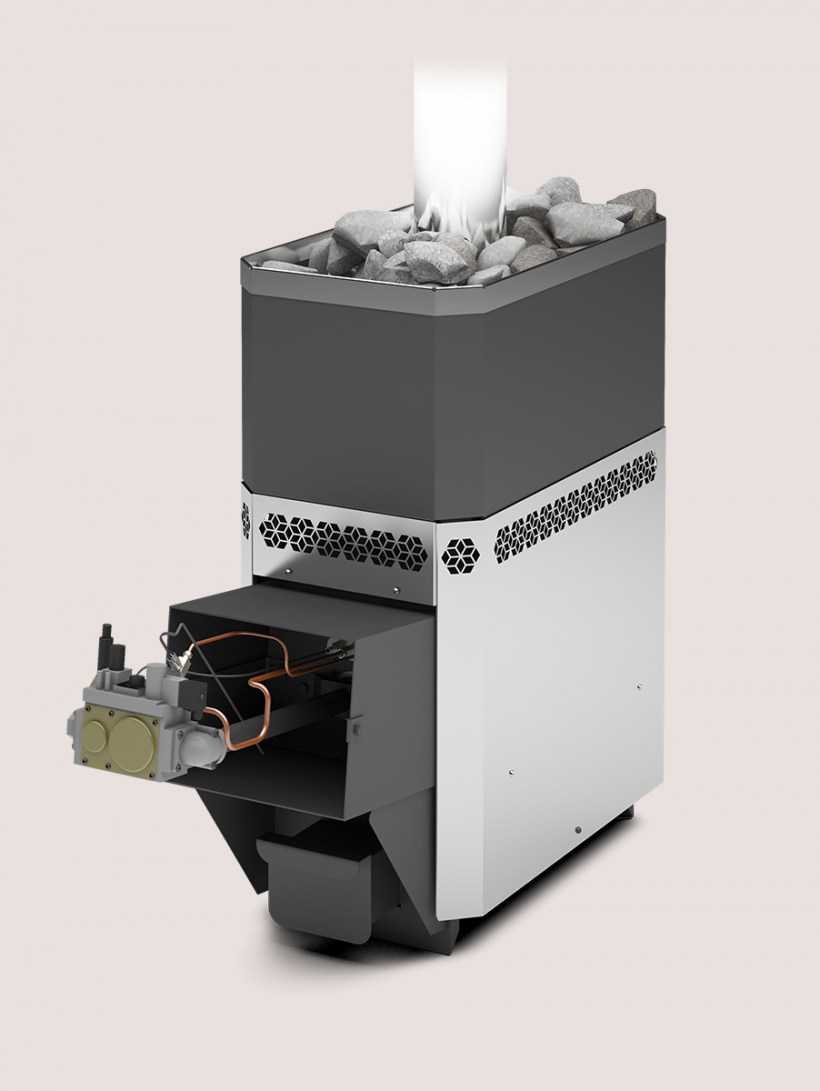

Газовая
Для подключения газовой печки потребуется согласование и помощь квалифицированного специалиста.
Если нет возможности подсоединиться к центральной магистрали, используют баллонный газ.
Достоинства и недостатки

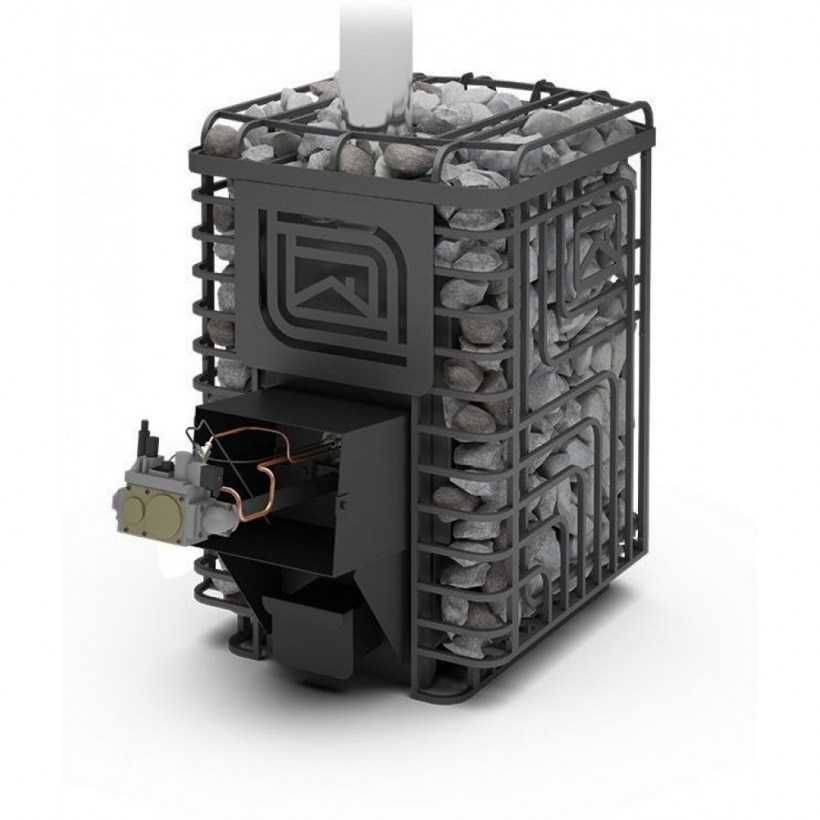

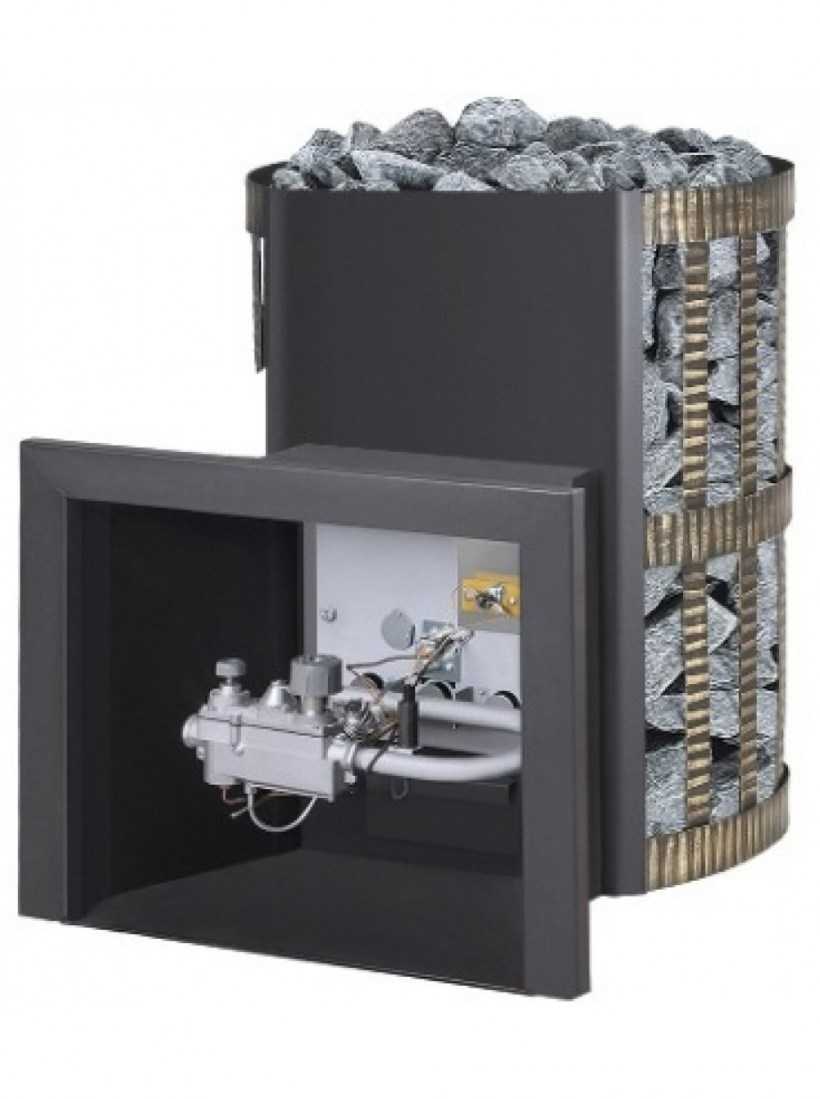

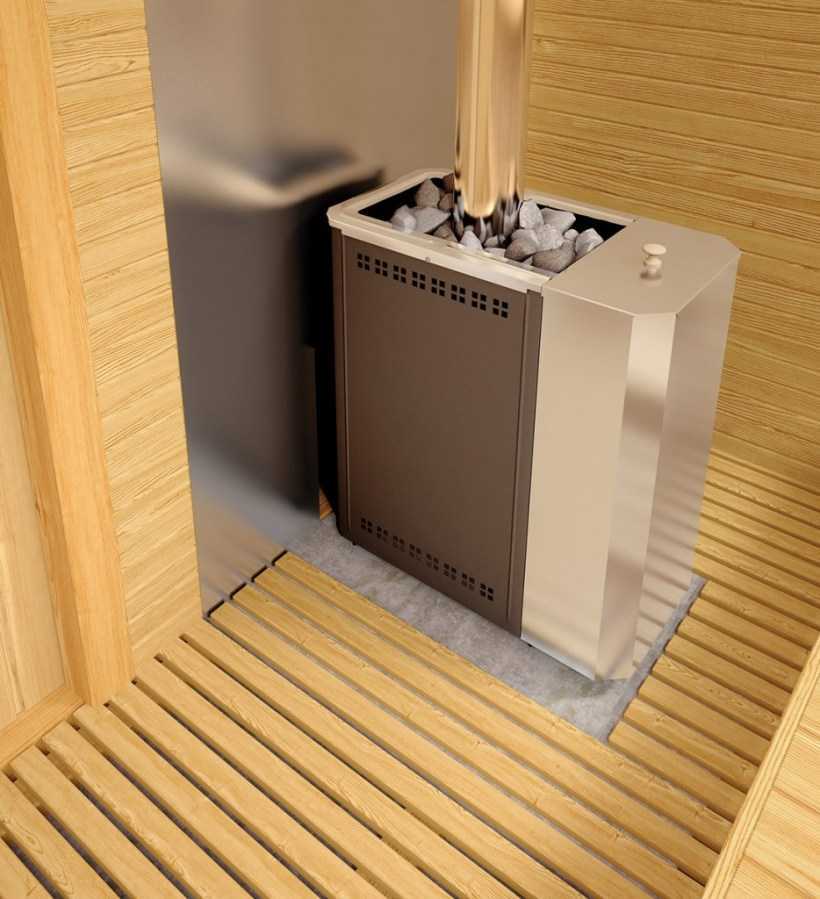

Газовая печь для сауны – непривычный для представителей традиционных видов топлива агрегат. Хотя у неё имеются достоинства:
- невысокая стоимость;
- компактность прибора;
- автоматика при регулировке температурного режима;
- отсутствие топки, места сбора золы и дымохода.
Из минусов можно отметить:
- затраты на подключение;
- пожароопасность прибора выше, чем у электрических аналогов.
Своими руками

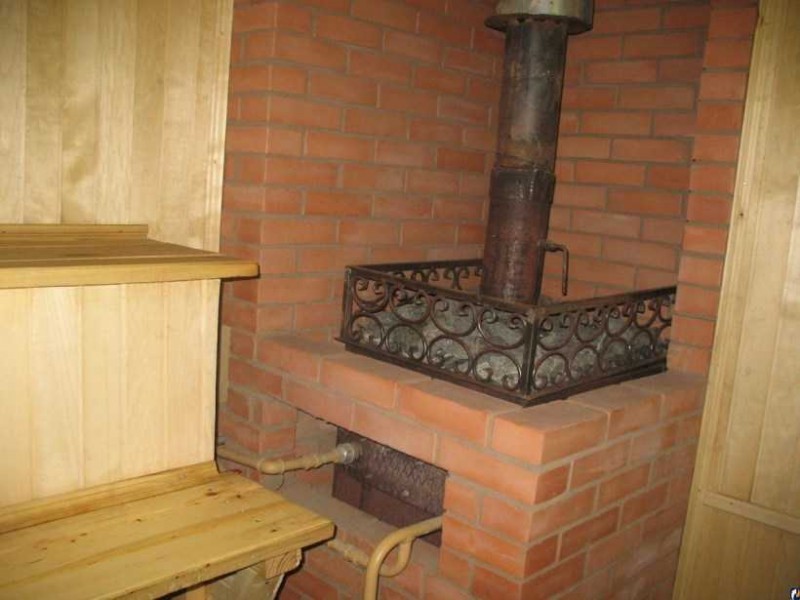

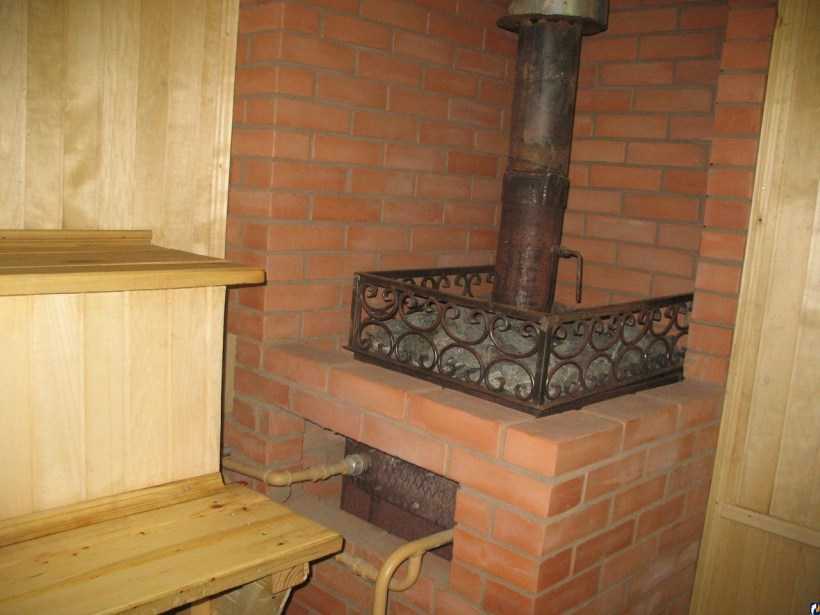

Комбинация – железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом
Здесь мы пока не станем вдаваться в подробности самостоятельного изготовления банных печей. Однако стоит заметить, что сложить самостоятельно из кирпича такую печку достаточно трудно, точнее, трудно сделать это правильно.
В самом деле, разве ценился бы так дорого труд профессионального печника, если любой желающий мог по интернет-схемам поставить у себя кирпичную печку? Во всяком ремесле есть свои секреты.
Мы допускаем, что человек, обладающий многолетним опытом кирпичной кладки, сможет попытать счастья с собственной печкой. Новичкам же стоит потренироваться на чем-то более простом.
Кстати, кирпич для данной цели не может быть силикатным или пустотелым. Это обязательно огнеупорный полнотельный керамический кирпич, в частности – шамот, который используется внутри печи. Раствор, который используется для кладки, не содержит цемента, это смесь глины и песка.
Металлическую печку сварить проще, чем самому положить кирпичную. Продумайте хорошенько, какой будет защита от ее чрезмерного жара.
И не забудьте, что каменку лучше делать не просто закрытую, а прямого действия огня. Конечно, это вынудит вас менять камни гораздо чаще, чем если бы они лежали в цельном металлическом коробе, но у традиции есть не только плюсы.
Чугунный котел для бани
Котлы следует считать отдельной темой, связанной с автономным отоплением и горячим водоснабжением дома, но, в силу того, что некоторые владельцы ставят отдельные бойлеры в бане, не желая отбирать тепло у банной печки, мы затронем и этот вопрос.
Итак, чугунный котел для бани – недешевое приобретение, поэтому хотелось бы, чтобы он был рентабельным
Он может быть основным или вторичным источником тепла, при этом важно, какую площадь он будет обогревать
Если помимо отопления котел используется для нагрева воды, то лучшим вариантом будет двухконтурный котел.
Обращайте внимание и на вид топлива – есть котлы, работающие на угле, на дровах и на обоих видах топлива. Ориентируйтесь на более доступный вам вид
При этом стоит уточнять, какой из двух будет основным для вашей модели.
У дровяного котла длительность горения закладки зависит от объема топки, поэтому предпочтительны модели с большим объемом.
Есть котлы, чья работа зависит от электричества и независимые. Вторые пригодятся в местностях, где часто отключается свет.
+++
Вот такая правда о чугунных печах для бань. Надеемся, что информация пригодится вам на практике.
Виды баков
Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:
- встроенные;
- выносные;
- самоварного типа (монтируемые на печную трубу).
По материалу изготовления:
- чугунные;
- из нержавеющей стали;
- из эмалированной стали.
У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.
Встроенные баки
Встроенные баки
Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.
Печь из кирпича с баком для воды
Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.
Чугунные баки для воды
Преимущества встроенных баков:
- быстро нагревается вода;
- температура воды поддерживается длительное время;
- экономится свободное пространство, поскольку бак не выступает за пределы печки;
- простой монтаж.
Недостатки:
- уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
- габариты бака ограничены размерами печи;
- бак должен иметь толстые стенки, что увеличивает его вес и стоимость.
Баки металлические для банных печей
Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.
Выносные баки
Выносные баки
Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.
Бак для воды треугольной формы
Преимущества:
- бак устанавливают там, где удобнее;
- можно использовать емкости больших размеров;
- нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.
Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.
Недостатки:
- без поддержания огня в топке вода быстро остывает;
- печь нельзя использовать без воды в контуре;
- более сложный монтаж по сравнению со встроенным баком.
Схема подключения выносного бака
Бак на трубе или конструкция «Самовар»
Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

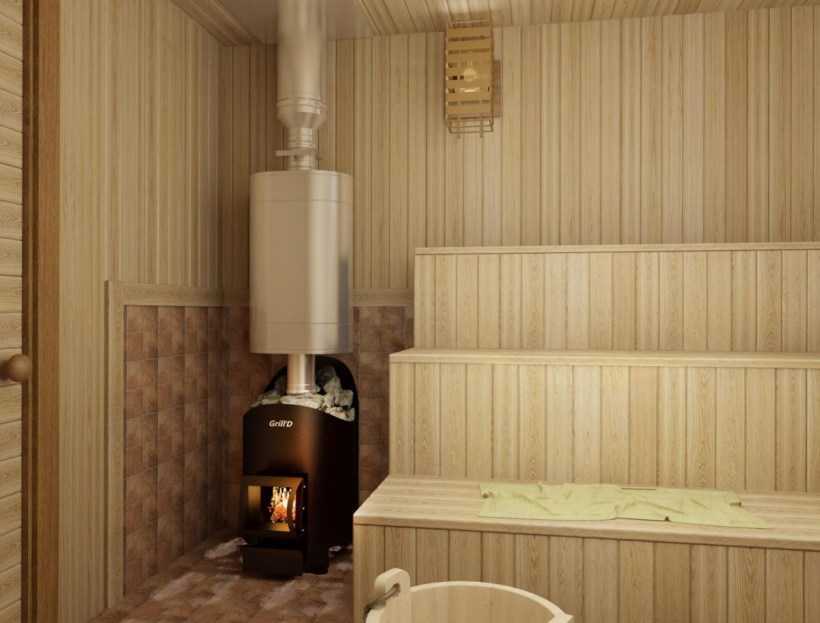

Бак для горячей воды на трубу
Вариант конструкции бака для воды на трубу
По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.
Бак для воды овальной формы
Преимущества:
- быстрый и равномерный обогрев воды;
- не снижает теплоотдачу печи;
- экономия пространства;
- можно установить емкость любого объема;
- вода долго остается горячей.
Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

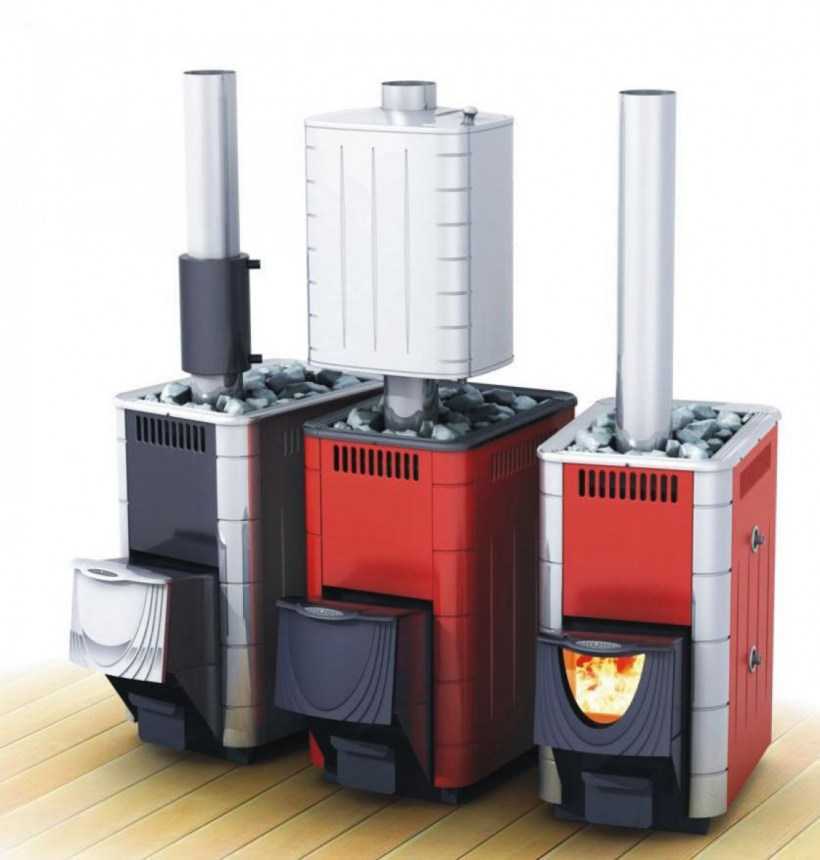

Печи с баками для воды на трубе
Недостатки:
- сложность установки;
- повышенное отложение сажи на стенках дымохода.
При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

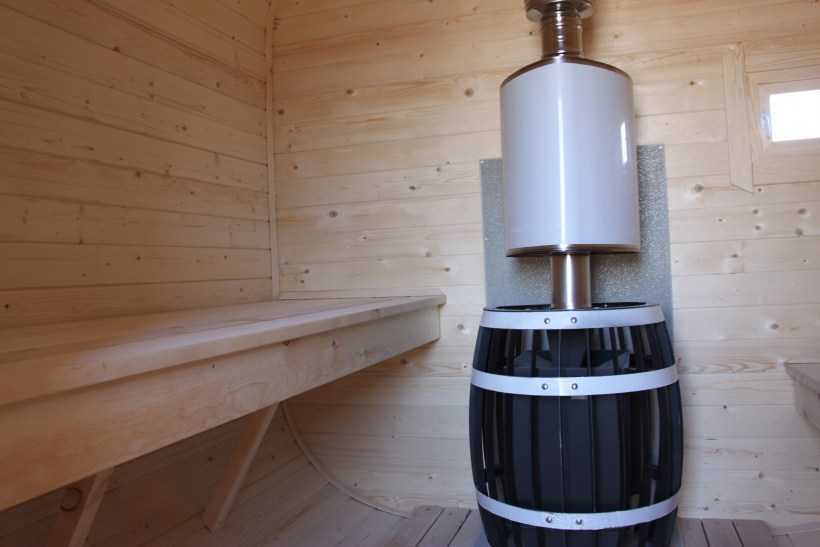

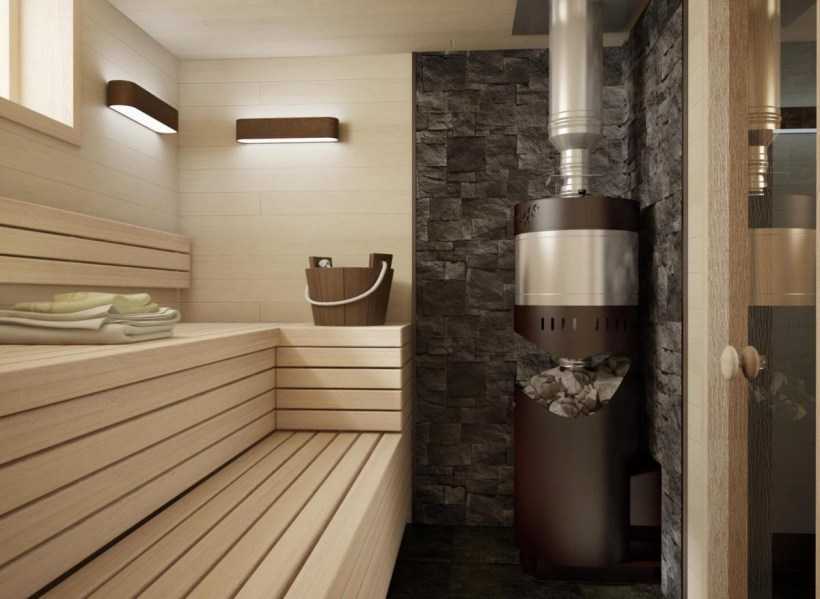

Бак самоварного типа

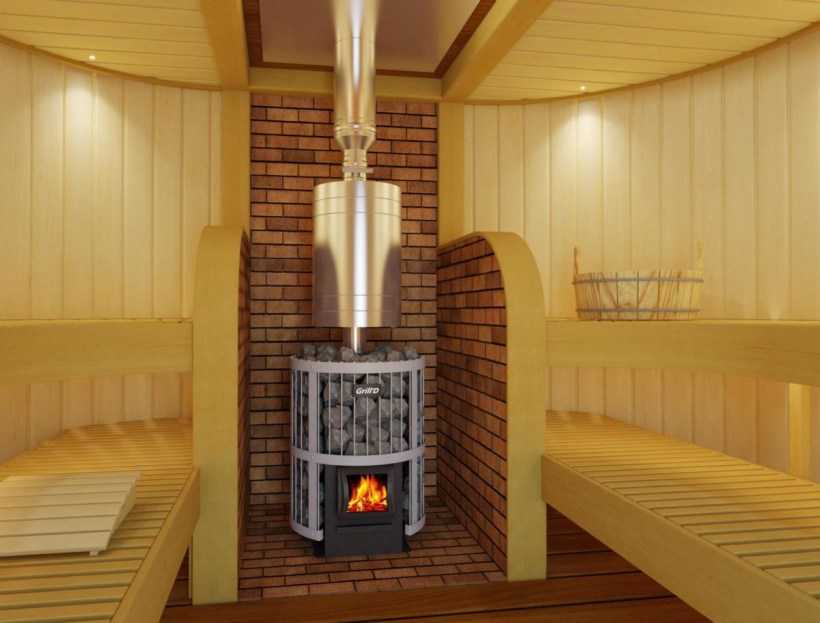

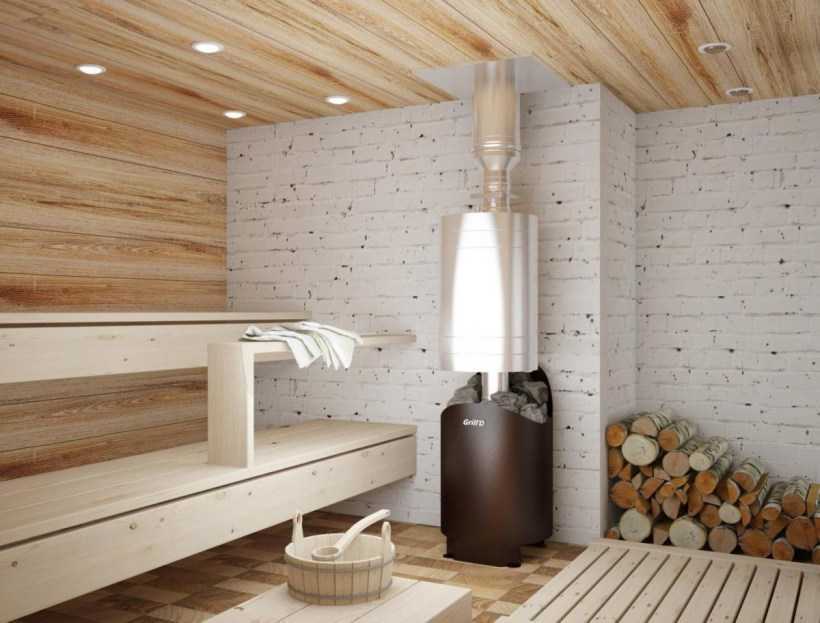

Бак на печной трубе

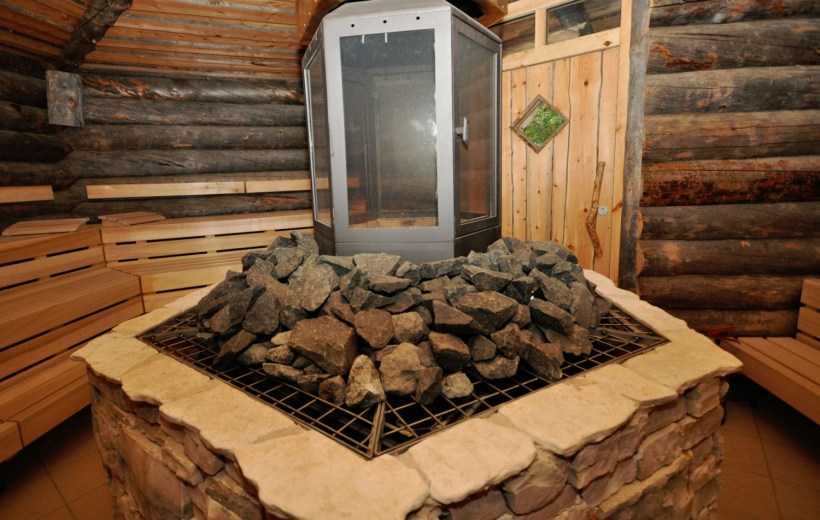

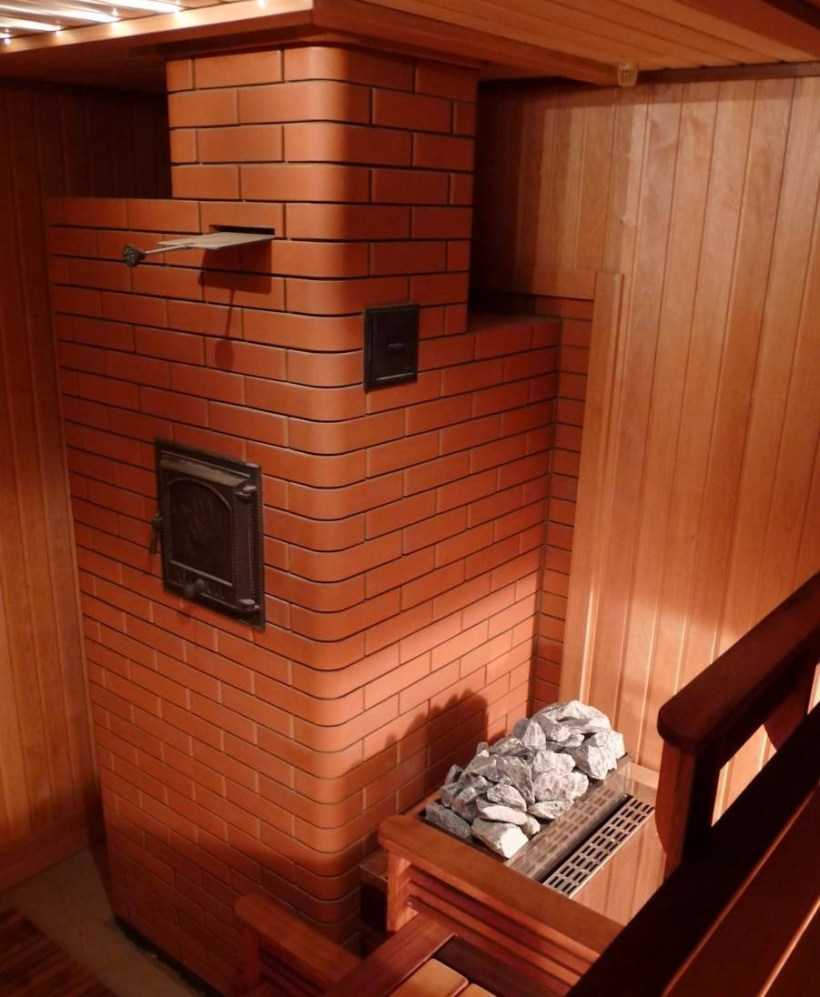

Каменная печь

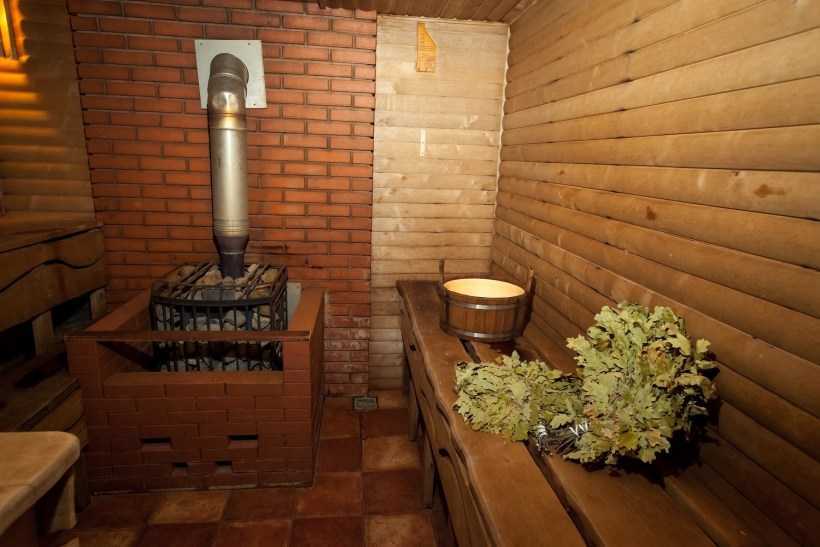

Печь для бани из кирпича – самый распространенный вид печей. При этом он не является самым простым, ведь существует множество нюансов выкладки печи:
Построение внутреннего канала таким образом, чтобы создавалась тяга, и дым не застаивался. В противном же случае дым будет проникать в комнату, создавая угрозу здоровью тех, кто посещает баню.
Выкладка трубы определенного диаметра. Любой дымоход необходимо периодически чистить, а для этого требуется грамотно выбрать диаметр трубы.
Конструкция. Иногда после укладки обнаруживается, что конструкцией не предусмотрена установка бака или дверок ручки. Чтобы не столкнуться с данной проблемой, необходимо учесть все особенности стыковки частей на этапе чертежа.
Выбор материала. На рынке представлен широкий ассортимент кирпичей. Не плотные кирпичи могут в ближайшее время треснуть от жара. Слишком же плотные кирпичи будут долго прогреваться и не позволят быстро нагреть воду
В этом вопросе, как и в любом другом, очень важно делать оптимальный выбор, чтобы выполнить необходимые задачи.
Виды дровяных печек: чугунные, стальные, кирпичные
Материал, из которого изготовляется печь, имеет решающее значение как для скорости теплообмена, а следовательно, и времени нагрева парной, так и для срока службы той или иной печи.
Основное деление можно провести так: есть печи кирпичные (кладочные) и есть металлические.

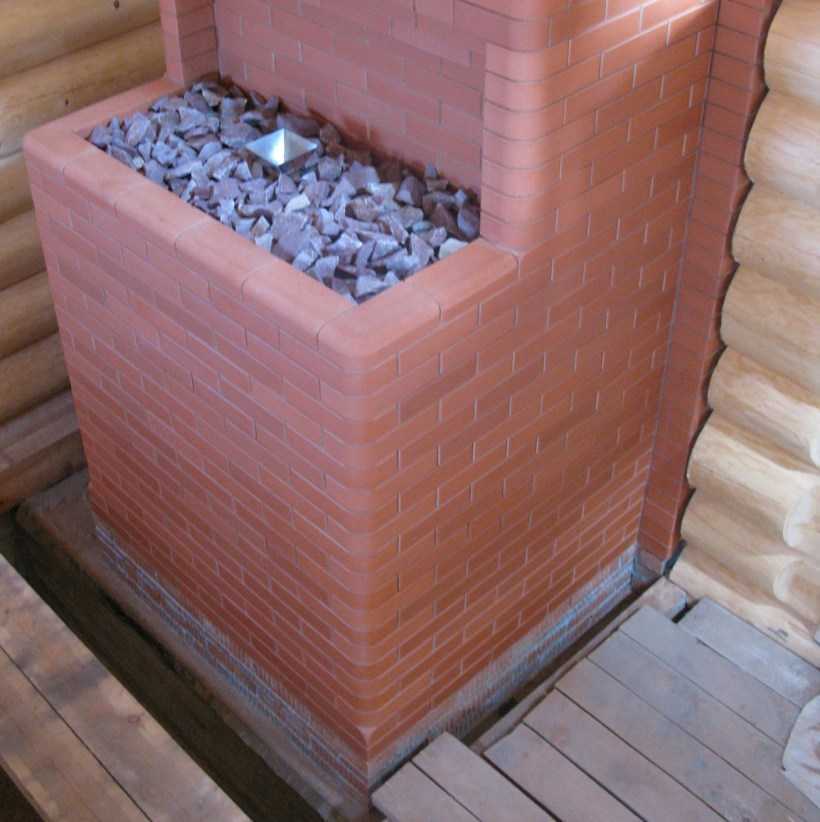

Кирпичные
Их считают самыми правильными для русской бани, но не для сауны. Высокая теплоемкость кирпича не дает перегреть воздух парной на протяжении тех долгих часов, пока камни в закрытой каменке доходят до температуры, способной дать легкий пар.
Масса кирпича печи вместе с дымоходом может быть весьма велика – полторы тонны, например. Поэтому такая печка просто не может обойтись без собственного фундамента. А все вместе – кирпич, работа профессионального печника, фундамент – делают ее одной из самых дорогих банных обогревателей.
КСТАТИ! Такие печи маленькими не бывают, поэтому ставят их в относительно просторных семейных или семейно-гостевых банях (если говорить о частных парилках).

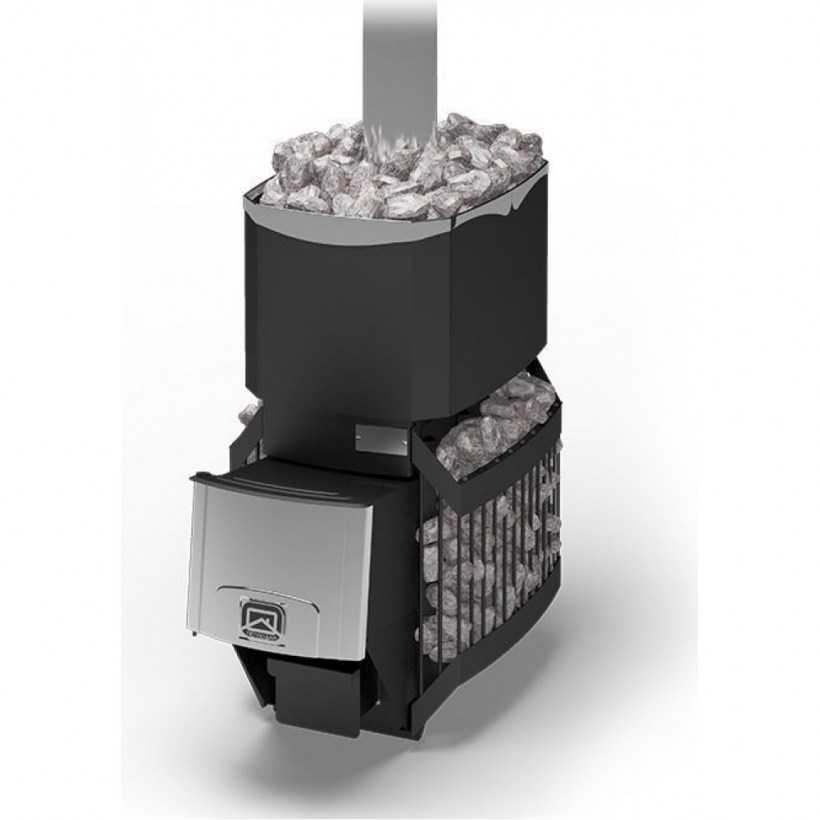

Стальные
Полная противоположность кирпичной печке – стальная. Делаются они из тонкой стали, толщиной от 2 мм. Понятно, что такая модель может быть не просто компактной, но даже и миниатюрной, хотя с отсеком для дров совсем крохотными они быть не могут.
С другой стороны, известно, что длительный нагрев приводит к тому, что железо окисляется, покрывается окалиной и разрушается, образуя дыры в корпусе.
НА ЗАМЕТКУ! В стальных печках большое значение имеет марка стали, из которой она изготовлена. Конструкционные стали прогорают быстро. Легированные (нержавейки) тоже прогорят, но не так скоро. Лучшими считаются стали с высоким содержанием хрома.
Кстати, экономия металла – не единственная причина, по которой изготовители делают стенки тонкими. Такая печь еще и быстро прогревается сама, а следом за ней и вся парная. В сауне тонкостенная печь более чем уместна.

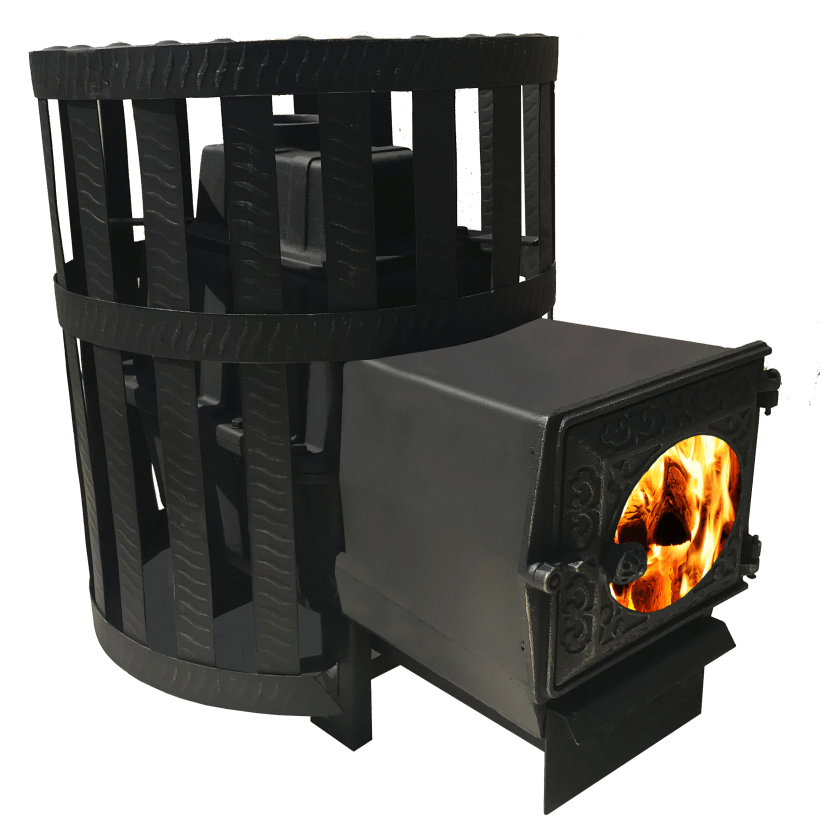

Чугунные
Толщина стенки или перекрытия чугунной печи больше, чем у стали. Но и тут важную роль для долговечности играет марка чугуна.
К СВЕДЕНИЮ! Лучшие марки чугуна – жаропрочные, легированные.
В наше время компаниям гораздо проще работать со сталью, чем с чугуном, поэтому количество моделей на рынке из этого сплава довольно ограничено. Тем не менее, спрос на них никогда не падает. Потому что считается, что чугунная печь хороша для русской бани почти так же, как кирпичная.
Разумеется, в русской бане и чугунную печку просто так зачастую не ставят, хотя теплоемкость чугуна выше, чем у стали. Окружают ее экраном из кирпича. Причем так окружат, что со стороны будет смотреться как настоящая кирпичная печь. В этом случае тоже придется заранее позаботиться о том, чтобы под печкой был надежный фундамент.
Чугунные печи для сауны на дровах – это лишнее, если, конечно, во главу угла не поставлена долговечность агрегата.
