Виды банных печей

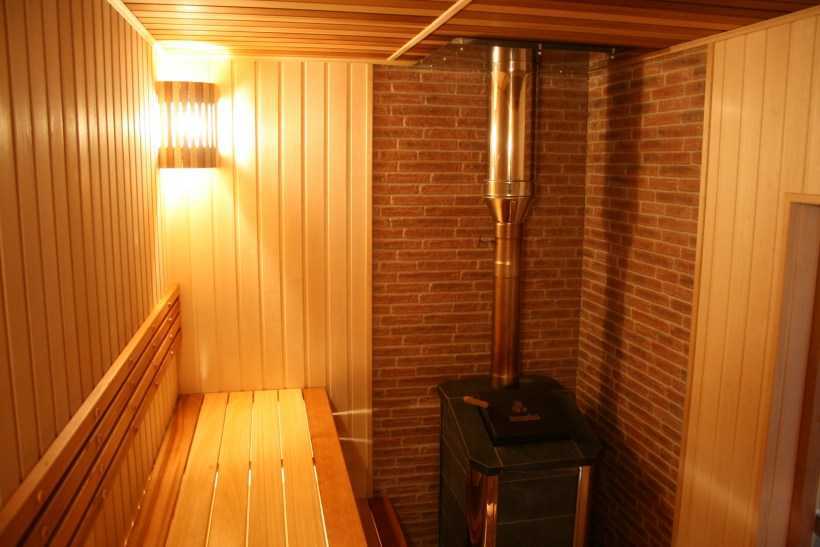

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Бюджетный, но не самый лучший вариант, к стене на бруски прибит лист оцинкованной жести

Итак, у нас три с половиной варианта:

• крепим лист огнеупора на стену;
• штукатурим стену;
• делаем кожух из кирпича для печи;
• заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 – часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом – это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены – те же втулки используются для его крепления к дереву.

Обратите внимание! В новой бане из сруба нельзя крепить огнеупор жестко. В силу усадки, которая длится годами, жесткое крепление может стать причиной разрыва огнеупорного материала

Поэтому делайте пазы для скольжения крепления. Со временем усадка завершится, тогда и закрепите намертво).

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант – зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора – минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал – минимум метровый.

Модели из чугуна: лучшие и популярные

Какую дровяную печь для бани лучше выбрать? Хорошо зарекомендовала себя модель «Гефест ПБ-01», которая привлекает внимание мощностью и способна обогреть сразу несколько немаленьких помещений. Конструкция выделяется толстыми стенками и отсутствием соединений на болтах и сварке – это гарантирует способность оборудования выдерживать большие тепловые нагрузки

Кроме высокого уровня КПД эта банная печь быстро прогревает помещение парной, вырабатывая легкий пар. Вторичный подожиг делает эксплуатацию оборудования экономичнее, а потому выгоднее. Недостатки модели в слишком большом весе и дороговизне.

Размеры печей для бани: металлических

Все, что можно встретить на рынке – это металлические печи. Они могут быть стальными или чугунными, дровяными, электрическими или газовыми, но все они относятся к упомянутому классу. Так что с ними проблем быть не должно: производитель сам все расскажет.

Стальные и чугунные, причем большинство моделей для русской бани:

Какие модели лучшие для русской бани можно узнать, изучив сведения из отдельной публикации.

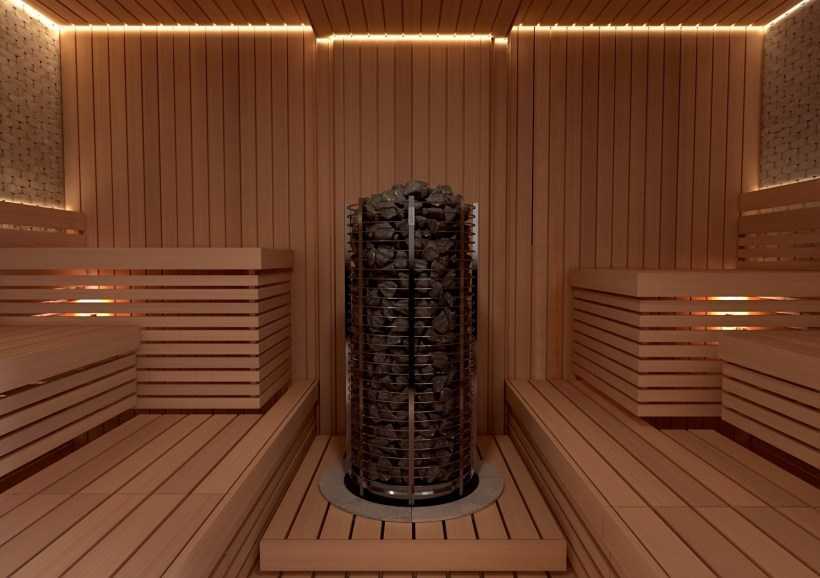

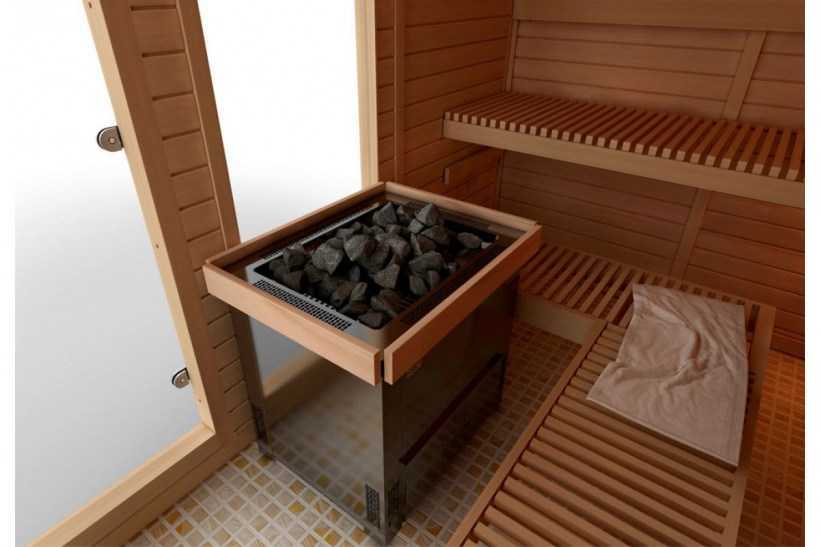

Что же касается электрокаменок, то размеры рассматриваемых моделей представлены в обзорах, которые имеются на нашем сайте. Один из них посвящен моделям отечественных производителей, другой – только электрокаменкам финской «Харвии», третий – другим финским компаниям, делающим электрические печки для сауны и бани.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

• дровяные;
• электрические;
• газовые;
• комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

1. Материал – низколегированная сталь. Толщина – от 10 мм.
2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
4. Потоки горячего пара регулируются специальными окошками в корпусе.
5. В отдельных моделях объем закладки камней составляет до 250 кг.
6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

• котлы с парообразователем, встроенным внутри;
• печи-сетки;
• конвекторы;
• печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

1. Из нержавеющей стали. В названии модели присутствует слово INOX.
2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Чугунные печи для русской бани

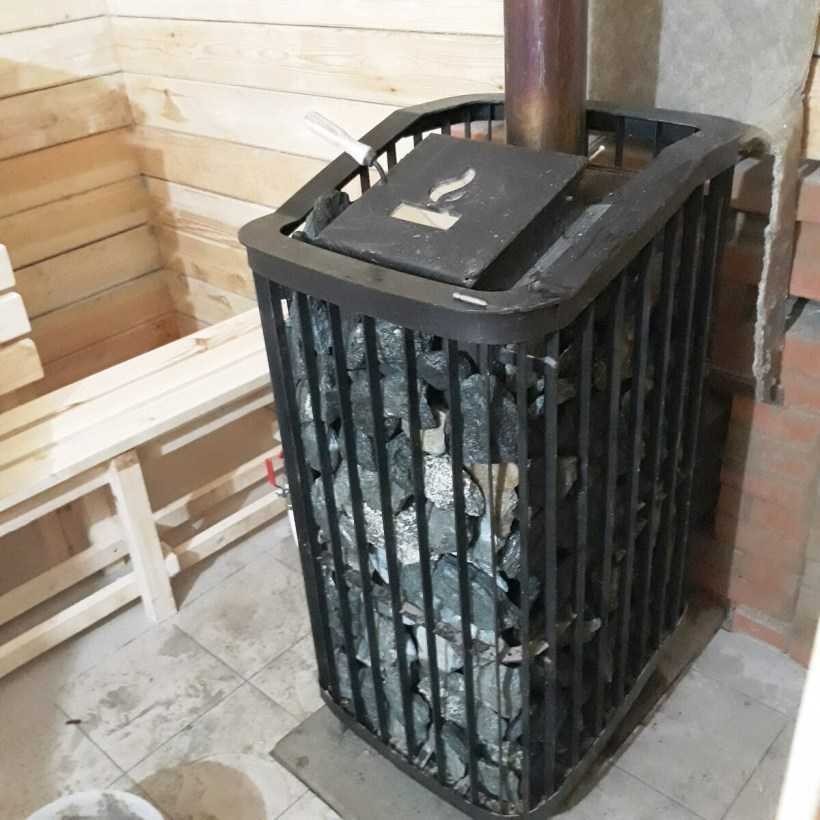

Часто задают вопрос: можно ли использовать печь с сеткой для камней для получения легкого пара, годного для русской бани? Если вы будете лить воду сверху на камни, то получите пар, как из кухонного чайника – совершенно неподходящий для банных процедур, потому что в открытом виде камни не в состоянии нагреться до нужной температуры и создать мелкодисперсный, перегретый пар.

Но есть хитрость: если с помощью паровой пушки вы доберетесь до наиболее нагретых внутренних камней в сетке, то шансы получить правильный пар резко повышаются.

Однако зачем делать из удовольствия лотерею? Достаточно с самого начала приобрести печь, у которой будет закрытая каменка и регулируемая конвекция, а еще – добротный каменный или кирпичный обклад. Это и есть основные составляющие выбора для тех, кто ищет правильные чугунные печи для русской бани.

Впрочем, для ознакомления с нюансами выбора мы рекомендуем вам ознакомиться со следующими нашими статьями:

Принцип работы и отличительные особенности

Печь состоит из нескольких элементов:

1. Каменка. Часть агрегата, в где накапливается тепло от раскаленных камней. Отапливается дровами, электричеством или газом.
2. Топливник. Емкость, где выделяется тепло от сгораемого топлива. Оснащен решеткой, расположение которой зависит от типа топлива.
3. Решетка. Чаще всего изготавливается из чугуна, так как этот материал обладает устойчивостью к высоким температурам и долговечностью при частой и длительной эксплуатации.
4. Зольник. Емкость, размещенная под топливником. Предназначена для оседания золы.
5. Проходной тоннель с дверцей. Устанавливается в предбаннике, чтобы можно было топить парную в смежном помещении.
6. Теплообменник. Элемент, предназначенный для передачи тепла воде от топки.
7. Бак. Емкость с водой, монтируемая к печи, находящаяся сверху или сбоку прибора. Отличается по объему и типу материала.
8. Дымоход. Труба, выходящая из топливника и направляющая дым на улицу.

Печи с баком работают по следующему принципу. В топливник закладывают дрова, выделяющие тепло. Нагревшийся воздух поднимается через вверх и раскаляет камни. Они нагреваются и поддерживают необходимую температуру в помещении. Кроме этого нагревается бак.

Скорость разогрева воды зависит от расположения бака. Он может находится возле печки или в смежном помещении. Для поддержания температуры воды нужно периодически подкидывать дрова.

Существуют печи с длительным горением. Они работают без подкидывания дров до 20 часов, что исключает постоянный контроль при работе прибора. Процесс горения у таких печений происходит в обратном направлении — сверху вниз.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

• болгаркой с дисками по металлу;
• сварочным аппаратом с электродами;
• набором измерительных инструментов;
• листами металла;
• металлическими уголками;
• дверцами для топочной камеры, поддувала;
• арматурой для изготовления колосника;
• трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

1. Раскалить металлические детали.
2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

1. Вырезать металлические листы для создания корпуса.
2. Отдельно сварить две части ящика.
3. Между частями закрепить арматуру.
4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
5. Сделать на отверстиях дырки.
6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
3. Сварить две части трубы вместе.
4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

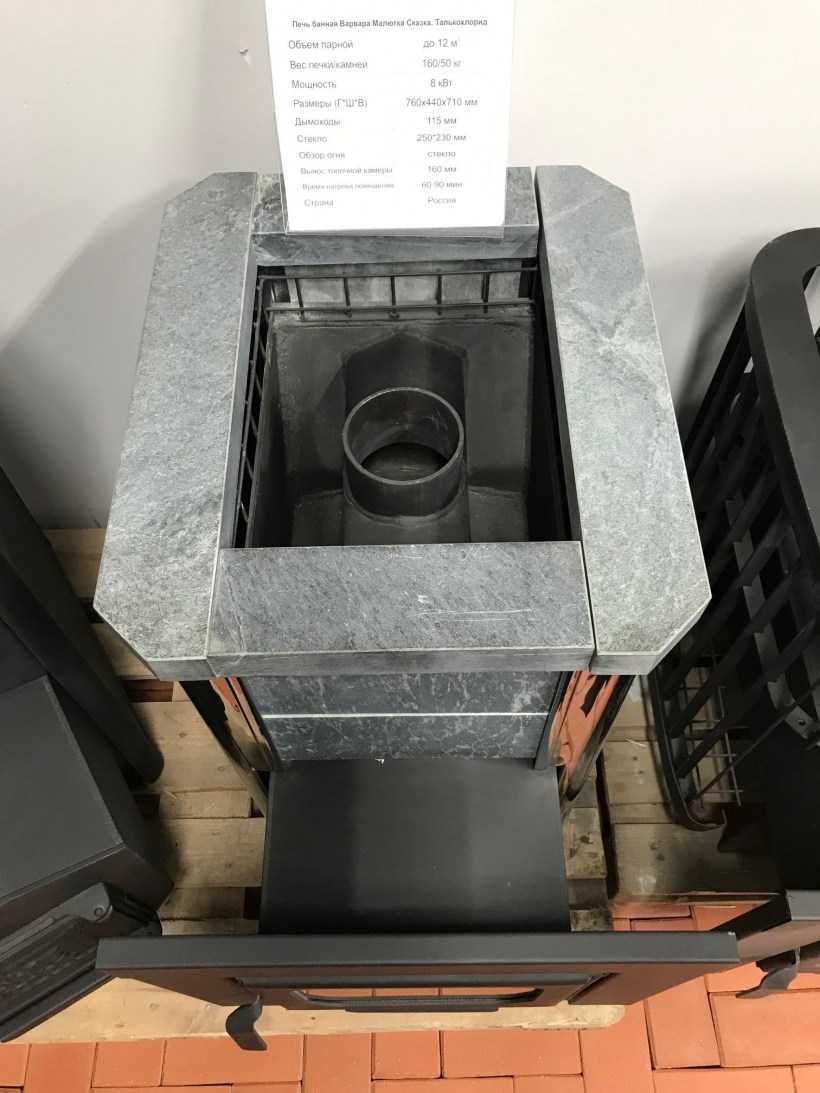

Печь Варвара

Особенностью является комплектация. В стандартную версию не включен бачок, нагревающий воду, однако при желании можно найти вариант с баком. Помимо наличия резервуара с водой есть возможность изменить расположение относительно печки.

Еще одной версией Варвары является печь, к которой подсоединена одна или несколько батарей, обеспечивающих водяное отопление. Способна вмещать такая вариация до 60 м2 воды.

Стоимость данной модели несколько ниже, чем у других представителей. Низкая цена компенсируется массой изделия, которая достигает 70 кг. Плюсом Варвары является легкая установка конструкции. Размеры печи внушительные, особенно комплектация с батареями. Отапливать такая печь может помещения до 24 м3.

К недостаткам относят достаточно долгий нагрев воды, а также проникающий в трубы конденсат.

Особенности конструкции, которые вы обязательно должны соблюсти при постройке печи для сауны

Как говорилось выше, печи могут быть металлические и кирпичные и их конструкции отличается между собой. Чтобы понять, какая из них будет удобнее для установки в конкретном помещении, нужно рассмотреть обе, чтобы вы сами сделали для себя правильный вывод!

Металлическая печь

Металлическая печь для сауны с водяным баком

Чугунные и стальные варианты дровяных печей для бани имеют одинаковое устройство, а их установка может быть произведена по двум вариантам, в зависимости от их конструкции:

1. топка расположена в предбаннике, а каменка в парилке;
2. топка и каменка расположены в банном помещении.

Первый вариант предпочтительнее, так как в парилке можно случайно обжечься о дверцу топки. Вместе с каменкой в парилке располагают и водяной бак.

На данной схеме представлена конструкция модели печи для сауны, в которой топка выходит в предбанник.

Конструкция дровяной металлической печи для сауны

• В данной печи предусмотрен дозатор воды. Он удобен тем, что не нужно постоянно подливать на каменку жидкость — воду или отвар, она сама постепенно будет поступать в заданном количестве. Он показан на схеме под номером один.
• Под номером два на схеме расположилась закрытая водяным дозатором каменка, которая нагреваясь, будет долго отдавать дар. В связи с тем, что металлическая печь быстро остывает, закрытая каменка будет хорошим подспорьем для сохранения тепла.
• Через каменку проходит из топки дымоотводная труба. Ее расположение также способствует задержке жара около камней.
• С другой стороны трубы находится вторая часть каменки — уже в открытом виде. Вода из дозатора, проходя через закрытую камеру первой каменки и под трубой, выходит через открытую каменку в виде сухого пара.
• Глубокая и объемная топка, изготовленная из жаростойкой стали имеет хромированное покрытие.
• В топке уложен колосник из чугуна, который долго остывает, а значит, также сохраняет жар от топлива.
• Под топкой находится камера зольника с выдвижным ящиком. Там собираются отходы от горения дров, и его нужно очищать после каждого протапливания печи.
• Из топки выходит выносной канал, имеющий определенную длину, рассчитанную на толщину стены, через которую он будет проходить. Эта модель изготовлена для установки ее таким образом, чтобы дверца топки находилась в соседнем помещении.
• На топочном канале установлена самоохлаждающаяся дверца. Она быстро остывает благодаря тому, что располагается достаточно далеко от топочной камеры.
• С задней части топки, которой она выходит в парилку, проходит канал подачи вторичного воздуха.
• С передней части корпуса, со стороны, которая будет находиться около стены со стороны парилки, установлен кожух-конвектор, который способствует выходу согретого воздуха вверх, а не в стену.
• На трубу, которая проходит через каменку, надевается дымоход.
• На дымоотвод устанавливается водяной бак, работающий по принципу самовара. Нагретая труба внутри него будет служить хорошим теплообменником. Бак может заполняться водой вручную, или к нему можно подключить водопроводную подпитку.

Удобный бак для подогрева воды

• Далее на патрубок бака надевают стояк трубы дымохода, который проводится через перекрытие потолка и кровлю. При проходе через горючие материалы перекрытий дымоотвод нужно изолировать негорючими материалами. Толщина изолятора должна быть больше толщины перекрытия на 7-10 сантиметров и выходить в сторону чердака. Между перекрытием и трубой расстояние должно быть 10-15 сантиметров, заполненное негорючим изолятором. Иногда для укладки или засыпки изолятора устраивают короб.
• Вокруг оголовка трубы на кровле обязательно устраивается гидроизоляция, чтобы влага не смогла проникнуть в помещение чердака и не повредила деревянные элементы его конструкции.

Для установки металлической печи нужно правильно подготовить место — это должна быть негорючая площадка, выполненная из кирпича, бетона или керамической плитки и кирпичная стена, через которую будет проходить топочный канал.

Примерная схема установки металлической печи в сауне

Схема установки печи выглядит примерно так, как показано на рисунке. Возможны небольшие корректировки, например, в том случае, если печь устанавливается на кирпичный или бетонный подиум.

Разновидности резервуаров

Устанавливаются баки для воды разной конфигурации. Способ нагрева воды также может отличаться. Выбирая емкость, следует учитывать все нюансы.

Предназначение бака для горячей воды в бане

Вместимость

Объем устанавливаемого бака зависит от количества человек, которые одновременно могут находиться в бане и использовать горячую воду. В среднем на каждого следует предусмотреть 10…20 литров кипятка (с небольшим запасом). Сегодня выпускаются резервуары объемом 50…100 л. Как правило, бак вместимостью, превышающей 100 л, устанавливать нецелесообразно.

Форма емкости может быть любой

Материал

При выборе емкости нужно учитывать, что она должна быть способной выдерживать воздействие высоких температур (до 250 градусов) в течение длительного времени.

Металлический бак для воды в бане

Не стоит пытаться сэкономить и устанавливать баки из черных металлов. Такой подход не может быть оправдан не с точки зрения эстетики, а в основном из практических соображений. От постоянного воздействия высоких температур металл со временем деформируется, на нем появятся следы коррозии. Это значительно снижает эксплуатационный ресурс емкостей и качество воды в них.

Наиболее распространенный вариант бака – конструкция из нержавеющей стали. Востребованность таких резервуаров объясняется их привлекательным внешним видом, прочностью, стойкостью к различным видам внешних воздействий, высокой скоростью прогрева, способностью долго сохранять тепло, сравнительно малым весом, гигиеничностью, высокой долговечностью и простотой ухода. Конфигурация бака может быть разной. Но стоит качественная нержавеющая сталь немало. И нужно учитывать, что сегодня предлагается много поддельной продукции, которая в скором времени заржавеет.

Не так часто, но встречаются баки, выполненные из чугуна. Появление ржавчины им не страшно. Однако нужно учитывать, что, несмотря на то, что вода в таких конструкциях не будет быстро остывать, для ее нагрева требуется больше времени. Из-за громоздкости резервуаров нужно грамотно продумать их местоположение. Сегодня не так много компаний занимаются выпуском чугунных баков, да и стоят они не очень дешево.

Покрытые эмалью емкости можно использовать, но и они не являются оптимальным вариантом. Конечно, такой материал не поддается коррозии и очень гигиеничен

Но низкая стойкость к механическим повреждениям со временем неизбежно приведет к тому, что металл с довольно тонким покрытием покроется сколами (в результате не очень осторожного обращения) и эти участки заржавеют. Устранить проблему уже не получится.

Местоположение и конструктив

Для размещения бака используются три способа: традиционный (непосредственно около топки), на дымоходе и выносной. Чем они отличаются?

Печь для бани с баком

Встроенный в печь бак

Резервуар может находиться сбоку или над топкой. Вода в нем нагревается достаточно быстро (воздействует открытый огонь). Для ее слива устанавливается шаровой кран. Конечно, такая конструкция не предполагает проведение работ по прокладке трубопровода, что экономит трудовые и материальные ресурсы. Однако пользоваться такой емкостью не слишком удобно, обычно устанавливаются бак не очень большой вместимости, да и его установка отнимает полезную площадь в парилке, которой обычно и так не очень много. Лучшее решение в малогабаритных банях – верхнее расположение бака. Так как металл будет напрямую контактировать с огнем, толщина стенок резервуара должна быть не менее 8 мм.

Бак для воды рядом с металлической топкой

Резервуар на трубе

Если высота потолка позволяет, можно установить бак на дымовую трубу. Нагрев воды осуществляется проходящими по ней горячими газами. Для упрощения процесса монтажа есть возможность приобрести емкость со встроенными коленами дымохода. Такой бак можно зафиксировать без особых усилий. При помощи прокладки трубопровода от резервуара можно провести воду в любую точку бани, для чего к нижней части емкости подсоединяется труба, обеспечивающая поступление жидкости, например, в душ. Наполнять бак, установленный таким образом, не очень просто из-за высокого расположения заливного отверстия. Лучше всего для этих целей использовать шланг, опущенный в емкость.

Резервуар на трубе

Выносная конструкция

Благодаря установке на каменку теплообменника (на дымовой трубе или непосредственно на печи) и естественной конвекции, есть возможность разместить бак в моечном отделении.

Бак для воды над кирпичной топкой

Теплообменник может быть интегрирован в печь (быть съемным или несъемным), но можно без проблем установить его и самостоятельно. Он представляет собой змеевик или емкость объемом в несколько литров с патрубками для создания контура.

Долговечность

Срок службы агрегата всегда волнует не меньше, чем качество и безопасность.

И если уж затраты велики, то пусть они, хотя бы, будут оправданы. Здесь смело можно утверждать, что кирпичные и чугунные варианты будут служить верой и правдой при правильном использовании. Для того, кто не готов к большим тратам лучшим решением будет приобретение модели из стали с высоким содержанием хрома.

В вопросе выбора отопительного устройства не следует спешить: проконсультируйтесь у специалистов, определитесь с видом и материалом конструкции, типом топлива

Важно соотнести личные предпочтения с возможностями выбранной модели. Помните главное: лучшая печь – безопасная.

Лучшая печь для бани: свойства материала

В банных печах используется два материала: камень и металл. Камень может быть натуральный и искусственный, к последней категории относится кирпич. Металл тоже бывает разным по составу сплава – это либо сталь, либо чугун. Тот и другой могут быть легированы хромом и никелем для увеличения жаропрочности и коррозионной стойкости.

Металл быстро проводит тепло, что обеспечивает быстрый нагрев парной

Важное качество для тех, кто не любит или не может долго ждать. Правда, придется время от времени снова подбрасывать дрова или включать газовую или электропечку, но это уже обратная сторона быстрого нагрева

Камень и кирпич противоположны металлу – они долго нагреваются, аккумулируя в себе тепло, потом долго его отдают. Топится такая печка 4-5 часов, остывает не менее суток, а то и больше.

Если же говорить о долговечности материала, то наименее долговечной следует считать конструкционную сталь, которую используют чаще всего для создания топки. Она и ржавеет, и прогорает быстро. Тонкая сталь приемлема только с легированным составом. Особой долговечностью обладает и чугун. Если не плескать на него воду, когда он раскален и не подвергать механическим ударам.

Кирпичная печь простоит дольше всех, но только при условии правильной кладки и дальнейшего правильного ухода за ней.

Полезное видео

Вот вам пример того, как прогорает и рвется металл на печи Термофор Тунгуска 16 с теплообменником.
