Схемы обустройства вытяжки для бани
Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.
Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.
Система вентилируемого пола
Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.
Для организации такой конструкции потребуется соблюсти ряд условий:
- в фундаменте бани должны быть предусмотрены воздушные отверстия;
- в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
- приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
- чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
- по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

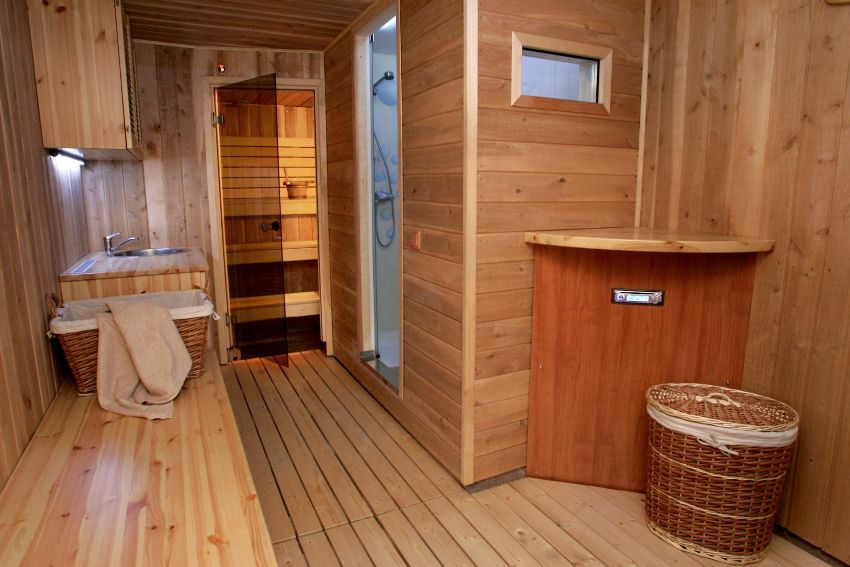

Воздухообмен в предбаннике
Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.
При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.
Вытяжка в душевой комнате
Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

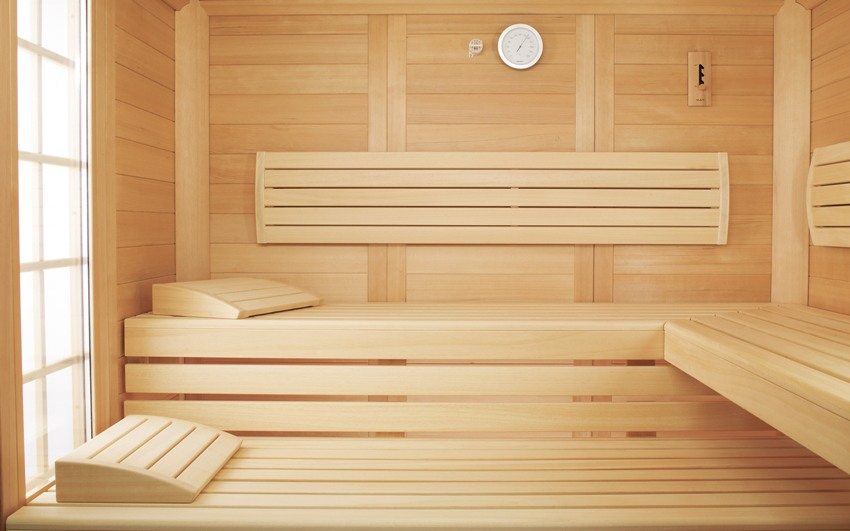

Система вентиляции в парной
Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

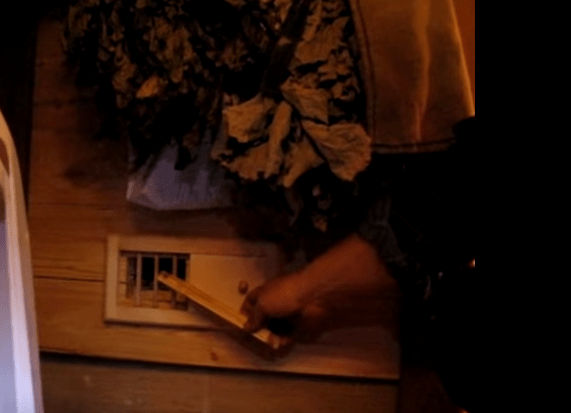

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.
Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.
Вентиляция в парной в русской бане
Русская баня отличается от сауны принципом работы парной, способом протопки и вентиляции. Топилась банька «по-черному» и «по-белому». В первом варианте печь топилась, выложенные поверх очага камни раскалялись, сгоревшие угли выгребались и уносились, жар шел от камней, отток воздуха происходил через дверь или окно. Во втором варианте печь работала во время парки, дым выходил через дымоход, через него уходил и лишний жар. В современной бане кроме дымохода используются дополнительные выходы.
Вариантов множество: в готовом помещении парной вывод отдушины соединить с уже имеющимися воздуховодами, через другие помещения, когда проводка идет внутри дома, вывести отдельную трубу на улицу, просверлив отверстие в стене.
Расположение отверстий варьируется в зависимости от желаемого результата: вытяжка пониже – быстрее поднимается температура, повыше – лучше циркуляция воздуха.
Чтоб правильно сделать вентиляцию в парилке в любом варианте, отверстий будет не меньше трех:
- входное отверстие – приток воздуха
- вытяжка – самотечная или принудительная
- дымоход
Форма проемов абсолютно не несет никакой функциональной нагрузки, важна площадь. Количество тоже хорошо, но правильные расчеты потоков воздуха может сделать только специалист, причем индивидуально каждое помещение: расположение печи, объем, используемое топливо, количество лавок. В общем, я сам не заканчивал физмат, думаю, ты тоже. Будем по-старинке.

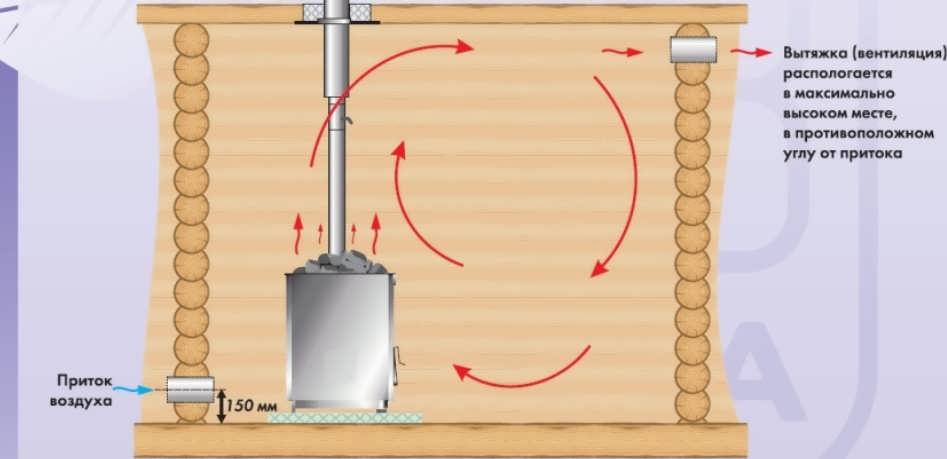

Схема вентиляции бани
Вентиляция бани с обогревом
Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается
Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова
Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

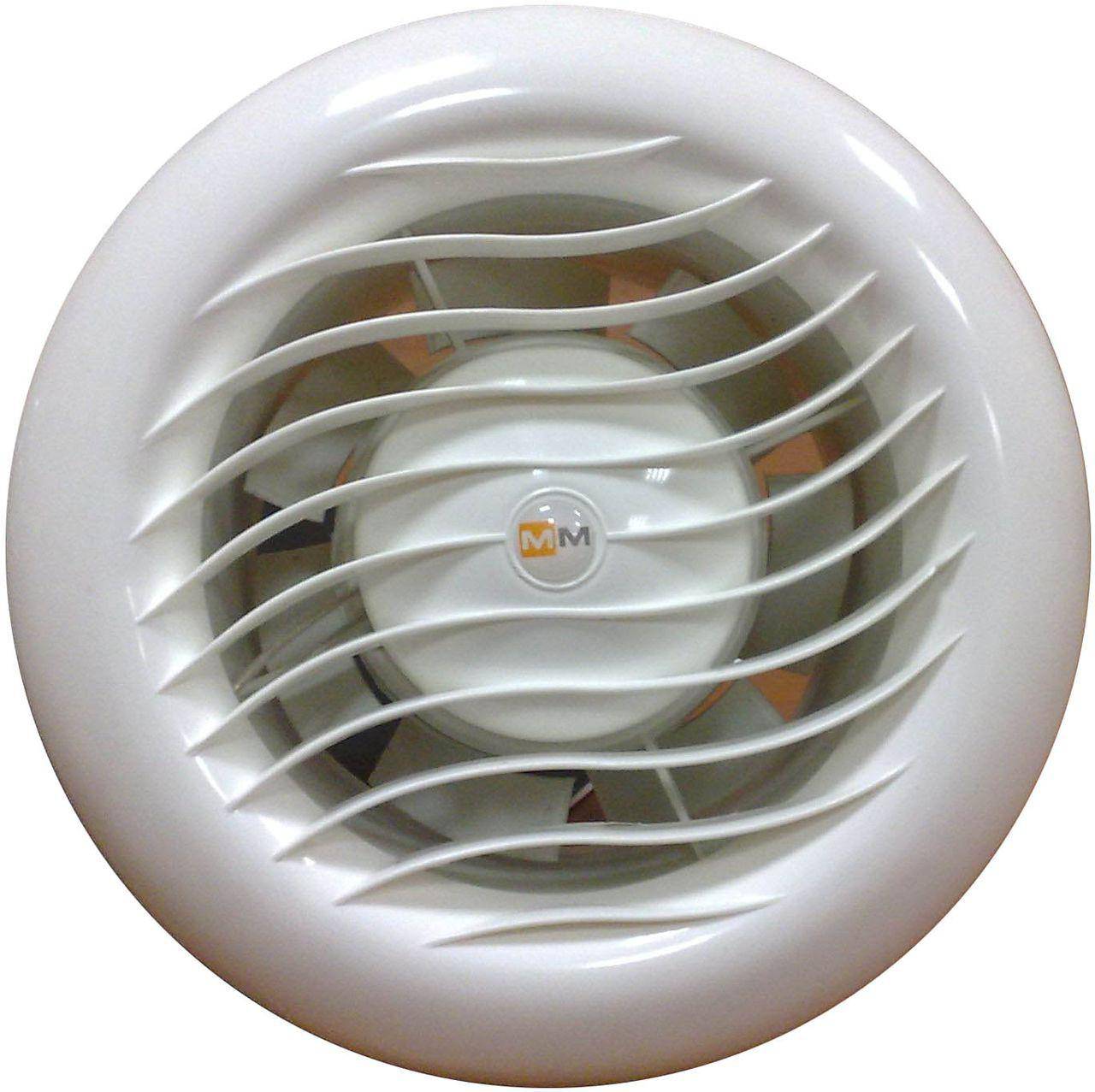

Вытяжной вентилятор
Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.
При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.
Вентиляция в бане
Основные схемы устройства вентиляции в бане
Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.
Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной
Вентиляция пола в бане
Воздухообмену в банных помещениях способствует устройство вентилируемого пола.
Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:
- для создания потока сделать небольшие отдушины в фундаменте бани;
- настилать пол, оставляя между досками щели до 1 см;
- заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
- чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
- после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.
Схема обустройства вентиляционной системы в сауне
Вентиляция в предбаннике бани
Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.
В предбаннике можно обустроить естественный или комбинированный тип вентиляции
Вентиляция в моечной бани
Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

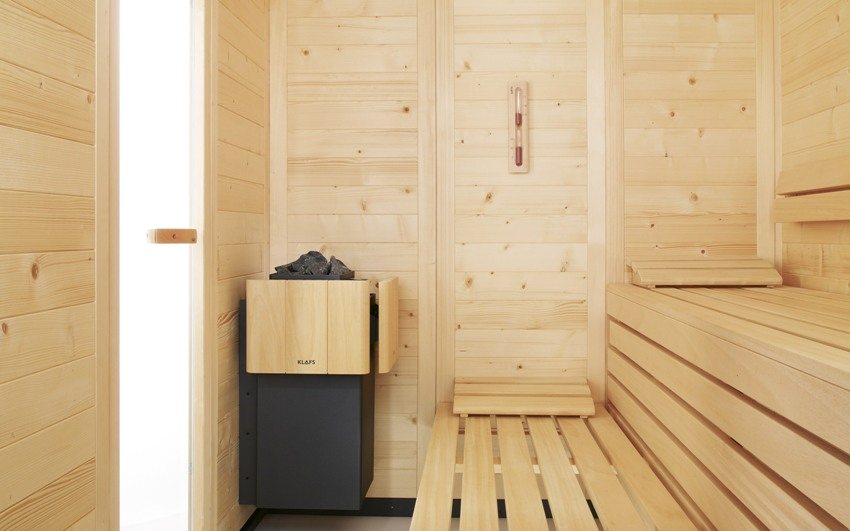

Вентиляция в парилке бани
Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

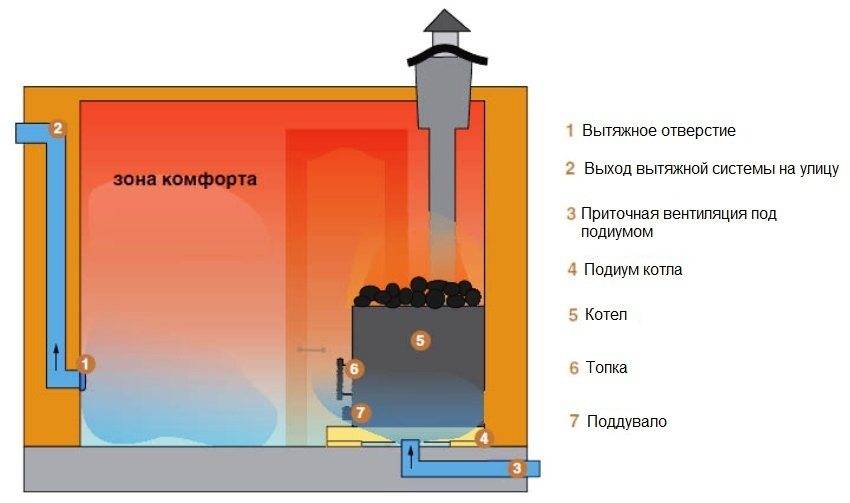

Схема обустройства вентиляции в парной
Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.
https://youtube.com/watch?v=QxpWPwI2nUs
Какие бывают виды вентиляции и методика их расчета
Вентиляция может существовать только в тех случаях, когда в помещение есть приток свежего воздуха и отток использованного. Часто можно встретить понятия «приточная» или «вытяжная» вентиляция. Это не совсем правильные понятия, не может быть только приточной или только вытяжной вентиляции, она всегда бывает лишь проточно-вытяжной. Почему используются эти понятия? Таким образом подчеркивается, что приток или вытяжка отработанного воздуха производятся принудительным способом, а, соответственно, удаление или поступление свежего воздуха происходит естественным способом.
Приточно – вытяжная вентиляция
Приточно-вытяжная вентиляция в бане
Во время расчетов параметров вентиляционных систем в исходных данных учитывают объем и назначение помещений, наличие в них особых условий по показателям воздуха, присутствие или вероятность присутствия угарного газа или иных вредных для здоровья химических соединений. Исходя из этих данных, государственные нормативные акты устанавливают кратность замены воздуха в течение часа, она может меняться от 1÷2 до десяти и более.
Как обустроить вентиляцию в бане в соответствии со СНиП
Далее инженеры определяют параметры и место расположения каналов для обеспечения необходимого поступления и удаления воздуха с учетом погодных условий и климатической зоны. Если естественная вентиляция не может обеспечить нужную кратность смены воздуха, то используются принудительные системы, подающие/вытягивающие воздух электрическими вентиляторами. Бани имеют свои особенности каждого типа вентиляции, рассмотрим их более подробно.
Зависимость системы вентиляции бани от типа постройки
Естественная вентиляция, при условии правильного расположения отдушин и соответствия их размеров объёмам помещений, хорошо функционирует в русской бане, собранной из бревна или бруса.
Каркасное здание является герметичной конструкцией. Целесообразно в банях из каркаса использовать принудительную вентиляцию. Приточное отверстие в наружной стене парилки следует дополнительно оборудовать нагнетающим вентилятором.
В строении из кирпича или пеноблоков возможна только принудительная вентиляция.
Тип вентиляционной системы выбирается в зависимости от материалов, из которых построена баня
Разные схемы вентиляции русской бани
Рассмотрим, как работает такая система вентиляции на примерах нескольких бань участников.
Вот баня нашего участника с ником Vasisdas.
Vasisdas
Все гениальное просто! Печь каменка, дверь, окно и массив дерева. Научиться пользоваться этим – дело техники.
Как сделано окно в парной: стеклопакет со стороны фасада бани, вентзазор в толщину пирога стены, со стороны парной декоративное окошко. Это позволяет избежать лишних теплопотерь и просто красиво.
У нашего участника с ником Строю для себя небольшая совмещенная парилка-моечная, 2,5 на 2,1 и высотой 2,1м.
Система вентиляции включает в себя:
- окошко у полка 300х300мм по раме, сам проем 200х200;
- продух в верхнем венце под потолком 150х150мм;
- продух у пола под полком 150х150 мм.
Верхний продух всегда закрыт, его открывают только для того, чтобы просушить парную после использования. Также наш пользователь иногда открывает его, чтобы создать более мягкий режим для жены и дочки.
Во время парения все отверстия закрыты. Высота окошка подобрана удачно, жар из парной не выдувается.
Во время парения используется два вида проветривания:
- простое проветривание: выходишь из парной, открываешь окошко и оставляешь приоткрытой дверь.
- быстрое проветривание через окошко в парной и окошко под полком.
Для сушки парной открываются все отверстия и окна.
Строю для себя
Воздух с улицы через окно предбанника идет по полу в нижний продух под полком (сквознячок), частично нагреваясь от еще горячей печи и поднимается над полком в верхний продух. Под полом сквозняк от продухов в цоколе. Зимой на время парения я их закрываю.
Такие «старые способы» вентиляции бани, без обустройства вентканалов, наш пользователь считает оправданными и вполне достаточными при теплоемкой печи.
Вот как устроена вентиляция в бане у нашего участника с ником Михалыч Титов. Приток сделан через отверстие в полкирпича в боковой стенке.
Если посмотреть с улицы, то это выглядит вот так.
Ответвление вниз, в которое уходит конденсат, закрыто винтовой заглушкой. Вход из мойки сделан под печь.
При постройке бани участник нашего портала с ником Сhagav придавал вентиляции особенное значение. В комнате отдыха он сделал принудительную вентиляцию (одно приточное отверстие и два вытяжных), а в парной сделана естественная.
При желании воздух в парную поступает с улицы – в фундамент залиты трубы, через камни печи проходит гофрированная нержавейка. Она открывается и закрывается задвижкой.
Пять вытяжных отверстий сделаны на разных уровнях и в разных стенах. Поступление и удаление воздуха в парную регулируется в соответствии с потребностями.
Сhagav
Когда хочу поддать парку – все закрываю (люблю много пара), а после себя снова открываю вентиляцию – все довольны.
Несколько вытяжных отверстий в парной позволяют решить противоречивые задачи, дирижируя потоками свежего и отработанного воздуха.
Сhagav
Вентиляцию легко перекрыть чтобы поддать парку и легко открыть, чтобы снова восстановить комфортные условия.
Как говорит владелец бани, самое важное – не допустить ситуации, когда холодный воздух тянется по полу парной. Чтобы избежать этой ситуации, он и соединил приток с гофрированной трубой из нержавейки – многие назовут это перестраховкой, но мастер получил то, на что рассчитывал
Чтобы избежать этой ситуации, он и соединил приток с гофрированной трубой из нержавейки – многие назовут это перестраховкой, но мастер получил то, на что рассчитывал.
Вентиляция работает отлично, и в такой парной легко дышать.
Естественная вентиляция бани
Наиболее принятый вариант для большинства бань, минимальный по стоимости и безопасности и довольно эффективный. Конкретные места расположения вентиляционных отверстий следует принимать с учетом размера помещений, расположения полок, печки и материала изготовления здания. Общее правило – отверстия должны располагаться на различной высоте, как правило, входное (приточное) на 20 см от пола и выходное (вытяжное) на 20÷30 см от потолка. Во время выбора отверстий нужно учитывать, в каких местах отверстия будут расположены на внешних стенах. Желательно, чтобы они не слишком выделялись на фасадных стенах.
Вентиляционное отверстие
Размеры отверстий примерно 300÷400 см2, лучше их сделать больше, чем меньше. В случае слишком быстрого обмена воздуха, приводящего к понижению температуры в парной, каналы следует прикрывать регулирующими заслонками. Для улучшения внешнего вида лучше использовать декоративные решетки, их можно приобрести в специализированных магазинах или сделать самостоятельно.
Каких типов бывает принудительная вентиляция бани
В отличие от естественной вентиляции, принудительная может быть трех видов.
- Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
- Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
- Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.
Рассмотрим более подробно каждый вид принудительной вентиляции бани.
Принудительная приточная вентиляция
Приточная вентиляция
Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.
Отверстие для установки вентилятора
Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.
Принудительная вытяжная вентиляция
Принудительная вытяжная вентиляция
Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.
Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.
Вентилятор будет установлен близко к потолку
Принудительная приточно-вытяжная вентиляция
Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.
Схема устройства и работы приточно-вытяжной вентиляции
