Вентиляция в моечном отделении бани

Вентиляция предбанника

Предбанник в бане играет роль раздевалки. В данной комнате нет высокой температуры и влажности. Вентиляция в помещении русской бани делает предбанник сухим и комфортным.

Входная дверь позволяет проникнуть свежему воздуху в помещение и обеспечивает вентиляцию в раздевалке. Если в верхней части стены установить вентиляционные решетки с клапаном, воздухообмен будет осуществляться естественным образом, также будет контролироваться объем входящего снаружи воздуха.

Если вентиляционного окошка в предбаннике нет, его нужно сделать. Для этого следует просверлить дыры в стене специальными электрическими инструментами (например, перфоратором).

С внешней стороны на отверстие устанавливается защитная решетка. Также нужно дополнительно установить решетку, которая будет защищать помещение от попадания мусора или насекомых. Регулируемую заслонку рекомендуется закрепить изнутри предбанника.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Схема вентиляции сауны с учетом подсобных помещений и расчетами

Эта схема учитывает не только помещение парной, но и моечное отделение, и комнату отдыха. Чуть ниже мы приводим поясняющее видео вентиляции в сауне.

  • парилка – оборудуется естественная вентиляция;
  • моечная – механическая вытяжка;
  • комната отдыха – естественный приток и выдув;
  • подсобное помещение – механическая вытяжка, запускаемая выключателем света.

Расчет воздухообмена и диаметра воздуховодов в сауне

Сделать вентиляцию в сауне «как у соседа» не получится. Необходимы точные расчеты. На этапе проектирования принудительной вентиляции определяется воздухообмен. Это объем воздуха, который должен быть заменен в данном помещении за 1 час.

Воздухообмен = О х К,

где О – объем воздуха в помещении, К – кратность воздухообмена.

Кратность воздухообмена – это определенная для каждого типа помещений величина:

  • парная – 5;
  • душевая – 50;
  • комната отдыха – 3;
  • массажная – 5.

Расчетная цифра округляется в сторону увеличения до 0 или 5 после запятой.

Между значением притока и выдува должен поддерживаться баланс. Поэтому, когда согласно расчетам приток больше, повышается и показатель вытяжки.

Учитывая полученные значения, рассчитываются диаметры воздушных каналов.

Форма сечения воздуховодов зависит от конструкции и типа вентиляции, но монтировать проще круглые каналы. Колена соединяются друг с другом с помощью соединительной арматуры для сауны. Вентиляционные задвижки приобретаются в любом крупном строительном супермаркете вместе со всеми необходимыми расходными материалами.

Разница производительности компенсируется за счет естественного притока через щели в стенах и дверях.

Требования к обустройству вентиляции в бане

Комплексное решение системе вентиляции: парилка + помывочная

Грамотно сконструированная вентиляция в парилке своими руками обеспечивает долгий срок службы строительных материалов, а также безопасность и комфортабельность такого помещения. Парилка должна соответствовать следующим требованиям:

  1. Процессы притока и оттока воздуха являются взаимосвязанными. При наличии одного из них, должен обеспечиваться и второй. Необходимым условием выступает соотношение объемов воздушного притока и оттока. Кроме того, схема вентиляции должна быть выполнена таким образом, чтобы имелась возможность регулировки и прогнозирования направления воздушных потоков.
  2. Систему вентиляции необходимо предусмотреть таким образом, чтобы воздух двигался в строго заданном направлении: от жилых помещений к техническим комнатам. Например, от парилки, через предбанник, к санузлу или тамбуру.
  3. По общим правилам механическая вентиляция предполагает наличие приточного отверстия на высоте не менее 2 метров от уровня пола, которое должно быть оборудовано вентиляционной решеткой. В парилке актуально другое правило: отверстие для притока воздуха располагается на высоте не более 1,5 метра, что позволит максимально прогреть свежий воздух, прежде чем он покинет помещение через вытяжку.
  4. Отверстие для оттока воздуха необходимо размещать в верхней части противоположной стены относительно «притока».
  5. Принудительная вентиляция становится максимально эффективной, если будет предусмотрена залповая вентиляция в парилке (обычное проветривание помещения). Комбинированная система вентиляции позволяет наилучшим образом справиться с сыростью и неприятным запахом.
  6. Размер приточно-отточных отверстий должен соответствовать нормам таким образом, чтобы за 1 час осуществилось не менее 3 полных циклов замены воздуха.

При залповой вентиляции руководить процессом воздухообмена придется вручную

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

  • Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
  • В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
  • Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

  • столярные/промышленные инструменты;
  • гофрированные трубы (необходимая длина – 150 сантиметров);
  • вентиляционные решетки;
  • специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

  • проделывание отверстий между черновым/финишным напольным покрытием;
  • выведение на крышу вентиляционной трубы;
  • установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

Вентиляция в бане из бревна, рубленой

Для начала попробуем разобраться, нужна ли она вообще, вентиляция в рубленой бане, точнее, можно ли понадеяться исключительно на естественные щели? В принципе, можно. Но придется добиться баланса между борьбой с щелями и необходимостью в них. Сквозняк так же недопустим, как и полная герметизация. Кроме того, частью традиционной вентиляции русской бани являются окна и двери. Например, для притока воздуха внизу двери в парную оставляется щель или делаются жалюзи.

И все же сложно поддерживать равновесие при строго периодическом ремонте щелей. Поэтому можно с самого начала позаботиться об альтернативе – приточно-вытяжной вентиляции естественного или принудительного типа. Тогда щели можно конопатить и заливать герметиками для дерева.

Устройство вентиляции в бане из сруба, бревна

Если берется традиционная вентиляция, то дерево нельзя ни красить, ни лакировать, чтоб оно дышало. Никаких отверстий в этом случае делаться не будет. Схема притока и вытяжки такова:

  • приток осуществляется через приоткрытую дверь, щель или жалюзи внизу двери в парилку;
  • вытеснителем отработанного воздуха выступает пар: он поднимается вверх, а потом спускается, вытесняя нижний воздух;
  • вытяжкой в русской бане работает печь.

Совет. Обязательным условием хорошей вентиляции будут продухи, сделанные в фундаменте бани. Достаточно 2 продух на противоположных сторонах. Продухи обеспечат просушивание полов после процедур, но во время их принятия продухи закрывают.

Еще один секрет – щели в чистовом полу парной (5-10 мм), благодаря которым просушивание полов ускоряется. Также можно сделать в полу отверстия с той же целью.

Залповая вентиляция – это открытие окон и дверей. Она используется после процедур или в промежутке между двумя заходами в парилку.

Схема залповой вентиляции

Как сделать своими руками

Приведенное выше описание говорит, что единственной сложностью вентилируемых стен сруба, который утеплялся только конопаткой щелей, будет поддержание баланса между холодом от сквозняков и чрезмерной герметизацией.

Если же закладывается простейшая вентиляция с помощью отверстий, то своими руками придется только сделать отверстия и (при желании и необходимости) провести вентиляционные ходы. Отверстия снабжаются заглушками, клапанами, задвижками, воздуховоды могут быть из гофры или трубы, для герметизации используется монтажная пена и строительный скотч. В каждом помещении должна быть вытяжка, приток же можно сделать только в одном-двух местах для печи.

Подробнее смотрите в статье Как сделать вентиляцию в бане.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

Схема поступления и удаления воздуха в парилке

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Перед строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Основные этапы самостоятельного создания вентиляции

Любая вентиляционная система создается приблизительно в одинаковой последовательности. В то же время, порядок обустройства вентиляции может изменяться в зависимости от выбранного конструктивного решения. Таких вариантов немного:

  • Индивидуальная вентиляция для каждого помещения. Монтажный алгоритм включает процессы монтажа фрамуг, форточек и вентиляторов, а также других конструктивных элементов, предусмотренных в проекте. Вентиляторы можно устанавливать, как в отдельных каналах, так и в окнах.
  • Централизованная вентиляция. Сложность конструкции заключается в прокладке вентиляционных каналов из каждого помещения в одну току. Применяется такая система в частных домах, в связи с этим данный вариант будет слишком трудоемким и финансово неоправданным.
  • Гибридная система. Предусматривает наличие помещений с индивидуальной вентиляцией и группы комнат, имеющих совместную систему оттока воздуха.

Как прогреть русскую баню

Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.

Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.

Для того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани

Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.

Особенности устройства вентиляции в парилке

Схема вентиляции в парилка: приток воздуха сверху, вытяжка — снизу

Вентиляция, если говорить упрощенно – это процесс, в ходе которого происходит замена воздуха, находящегося в помещении на воздух, поступающий извне. Такая процедура может осуществляться несколькими способами.

Естественная вентиляция в бане в парилке

Наиболее подходит для парилки или небольшой комнаты отдыха, где поток воздуха является небольшим, а потому естественной аэрации воздуха будет достаточно. Этот процесс базируется на простейшем законе физики: холодный воздух, поступающий с улицы, вытесняет собой более легкий теплый воздух. Скорость смены воздуха небольшая, а потому человек, находящийся в парилке не ощутит никакого дискомфорта.

Принудительная вентиляция

Идеально подходит в помывочной, а также для комнат с бассейном и других часто посещаемых помещений с высоким уровнем влажности. Подобная механическая вентиляция позволяет максимально эффективно устранить неприятные запахи и избыточную влагу, что делает воздух более чистым.

Использование принудительной вентиляции влечет за собой разрежение воздуха, то есть людям с нарушенным функционированием дыхательных путей может стать дурно из-за нехватки кислорода. Такая ошибка является наиболее распространенной при самостоятельной проектировке бани. Чтобы избежать подобных ситуаций, необходимо обеспечить систему притока воздуха.

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

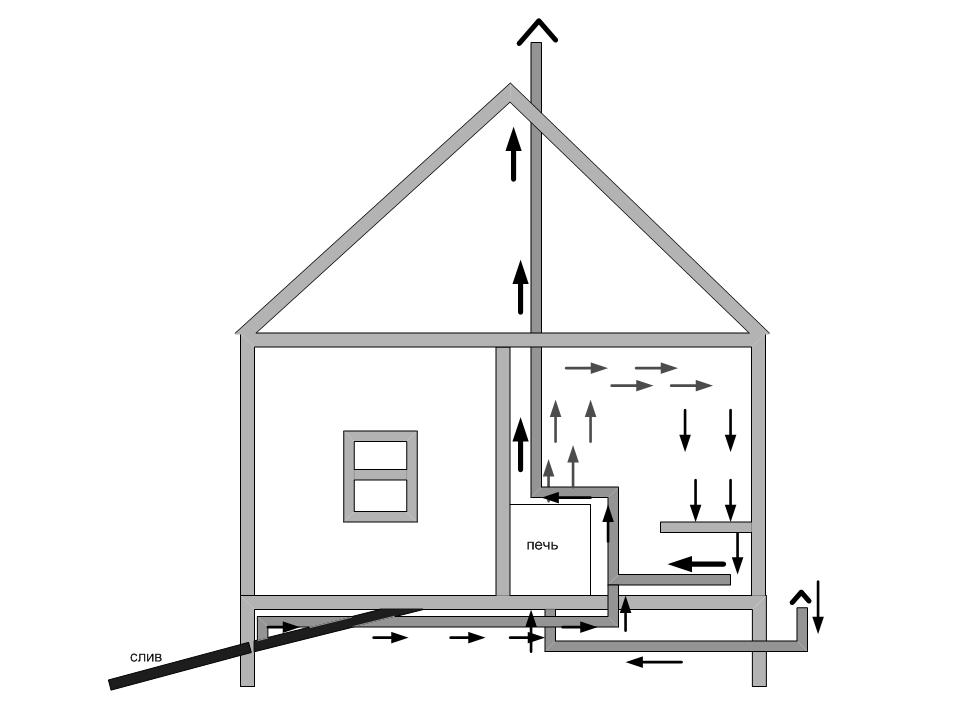

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.


Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.
