Вентиляция в бане схема и устройство

Вытяжка в бане: смотря какая баня

Бани строятся из самых разных материалов, каждый из которых имеет свою специфику. Это сказывается и на вентиляционных системах, имеющих свои особенности в каждом случае. Об их отличиях в плане организации мы и поговорим ниже.

Вытяжка в сауне

Сауна или финская баня отличается от русской малым количеством пара (это практически сухая баня) и высокой температурой (которая может доходить до 130 градусов!). Во время пребывания в сауне есть четкое правило, касающееся вентиляции: воздух должен меняться не менее 6-8 раз в час. А это требует хорошей управляемости воздушных потоков, заменяющих отработанный воздух свежим менее чем каждые 10 минут.

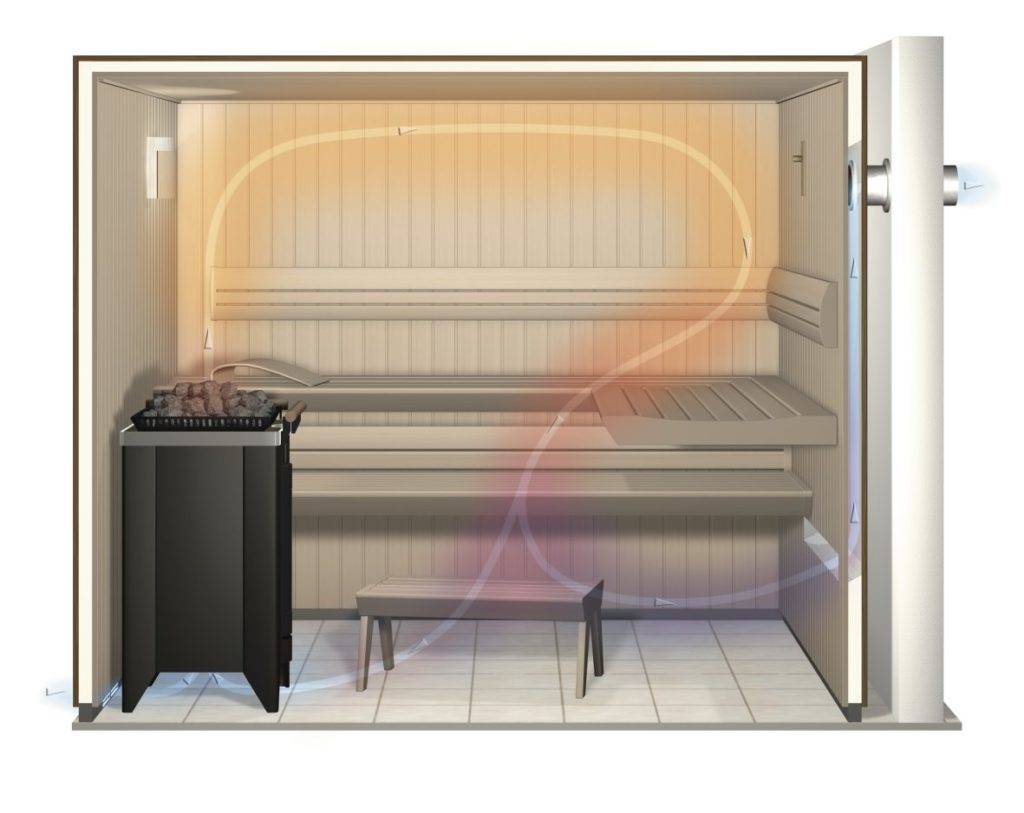

Идеальным вариантом для сауны, как уже говорилось в другой статье, будет вентиляция басту (конвекционный тип). Вкратце повторим, что она действует по принципу «перевернутого стакана»:

  • вентиляционный короб, стоящий по диагонали от печи, забирает околопольный воздух;
  • выводит его через крышу (стену);
  • внизу, рядом с печкой находится приточное отверстие, через которое приходит свежий воздух;
  • печь нагревает насыщенный кислородом воздух, он поднимается и распределяется по сауне.

Регуляция потоков производится с помощью заслонок, регулирующих открытость короба и приточного отверстия. Важным моментом при этом является постоянная работа печи, потому что именно она выполняет функцию «насоса».

И даже если вытяжку в сауне делать по другой схеме, задача останется прежней:

  • управляемый частый воздухообмен;
  • хороший прогрев прибывающего свежего воздуха;
  • недопустимость быстрых воздушных течений (более 0,3 м/с), т. е. сквозняков.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

  • В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
  • В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции.

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Для бани, которая находится не в низине и не окружена со всех сторон постройками, достаточно двух продух на противоположных сторонах, в противном случае их делают 4. Не стоит забывать о вентиляционных зазорах между стенами и утеплителем.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Для чего в бане вентиляция?

В данном случае вентиляционная система в бане имеет очень большое значение. Но не будем особо распространяться, вдаваясь в малоинтересные длительные рассуждения, а вместо этого ознакомимся с одним конкретным примером.

Человек в бане, по сути, находится в комнате с просто огромным количеством разгоряченного пара. И, разумеется, он этот пар вдыхает. Но люди, как мы знаем, дышат кислородом, выдыхая вместо него пресловутый углекислый газ. И если воздухообмен будет недостаточным, то парящийся спустя некоторое время запросто угорит.

По этой причине банная вентиляция должна получиться предельно эффективной и полностью соответствующей всем заявленным требованиям (о них поговорим немного позже). Есть несколько типов системы вентиляции, и все они будут рассмотрены в данной статье. А если вы ознакомитесь с их особенностями, то сможете подобрать наиболее подходящий для себя вариант!

Распространенные ошибки при монтаже вентиляции

Простая система вентиляции

  1. Установка одного отвода под потолком помещения. Недостаток такого монтажа заключается в том, что все теплые воздушные массы будут подниматься наверх и быстро «вытягиваться» на улицу. Регулировать температурный режим в сауне будет трудно, а расход топлива увеличится в несколько раз.
  2. Монтаж притока и вытяжки на одном уровне. Воздухообмен будет минимальным, и гарантировано образование сквозняков в парной.
  3. Если сечение вытяжного канала меньше чем приточного, то циркуляция воздуха в сауне с парогенератором будет затруднена.

Главная цель сооружения вентиляции в парной – обеспечение постоянного воздухообмена в помещении (не меньше 5-6 раз)

В процессе монтирования ветсистемы важно не допускать ошибок, которые приведут к появлению таких проблем, как недостаток свежего воздуха и сквозняки

После того, как вентиляционные каналы в бане с электрокаменкой или простой печью были установлены, нужно проверить их работу – достаточно просто поднести к отверстию спичку или зажигалку. Посещение парной с правильно оборудованной системой вентиляции принесет только пользу для здоровья и удовольствие для души и тела.

Правильная вентиляция сауны или бани

Доступ свежего воздуха и поддержание постоянной, высокой температуры удастся достичь только благодаря наличию вентиляции в финской сауне. Она не может существовать без вытяжки и притока.

Вытяжка в сауне нужна для выведения из нее углекислого газа, а приток создает все условия для попадания чистого кислорода в помещение.

Прежде чем начать строительство, необходимо знать о неизменных правилах и нормах для создания ее в бане.

  • Спустя 25-30 минут работы сауны, нередко дышать в ней становится тяжело, голова начинает кружиться и болеть. Причина этого кроется в том, что происходит неправильная смена затхлого, наполненного паром и человеческим потом воздуха. Согласно СНИП, воздух в подобных закрытых пространствах должен обновляться не менее 5-6 раз в час. При этом его скорость может составлять не менее 20 метров кубических в течение 60 минут.
  • Вытяжная труба не должна быть очень узкой. Ее диаметр лучше делать таким же, как и у приточной.
  • Приточные отверстия разрешается размещать только внизу. Допустимая высота от пола не может быть меньше 20 см. Устанавливают его строго за печкой. В противном случае холодный воздух не будет успевать нагреться, что повлечет за собой наличие сквозняков и некомфортные ощущения людей, пребывающих в подобном закрытом пространстве.
  • Чтобы знать, трубы с каким сечением нужно приобретать, следует учитывать определенные нормы и правила: на 1 метр кубический обустраиваемого помещения должна приходиться труба с сечением не менее 24 сантиметров.
  • Отверстия для притока и вытяжки не могут находиться напротив друг друга.
  • Обязательно необходимо подумать о возможности регулировать воздушный поток, уменьшая или увеличивая его. Это можно будет сделать за счет задвижек, которые устанавливаются в отдушины бани.
  • Нередко в сауне оставляют промежуток между низом двери и полом за счет отсутствия порога или очень низкой его высоты. Нужен он для естественной вытяжки в финской сауне.

Схема движения кислорода будет выглядеть правильной лишь в том случае, если в рассматриваемом помещении будет больше одной вытяжки

Обращая внимание на то, где располагается приток, строго на противоположной стороне от него на высоте до одного мета обустраивают первое вытяжное отверстие. Второе необходимо сделать непосредственно под потолком

Главное на этом этапе работ – соединить оба отверстия единым коробом, ведущим в дымоход или общий канал вытяжки.

Рассмотрим принцип работы финской сауны:

  1. Прежде чем начать работу парилки, ее следует тщательно проветрить, что позволит освежить воздух.
  2. Закрыть с помощью задвижек выходные отверстия и двери, что позволит воздуху в парилке довольно быстро нагреться.
  3. Входной клапан так и остается открытым. Делается это для того, чтобы избежать разряжения воздуха.
  4. Дождавшись полного прогревания помещения, следим за правильной вентиляцией в сауне. Для этого слегка открывают нижний канал. Так начинается постепенное движение кислорода. При этом нужно помнить, что верхний канал открывать не следует, чтобы не упустить из бани хорошо разогретого воздуха. Свежий, прохладный воздух после попадания через приточный канал, медленно прогревается за счет печи и сразу начинает понемногу вытеснять воздух, который уже успел застояться.

Такая система для людей будет не ощутима, если предварительный ее монтаж выполнить правильно, придерживаясь всех советов и рекомендаций специалистов. Находясь в ней, отдыхающие даже не почувствуют дискомфорта и будут наслаждаться приятной температурой и комфортной влажностью.

Не менее важную роль играет печь, которую оборудуют или в парилке, или в отдельном помещении. Она производится из металла и снаружи обкладывается кирпичом. Осуществляет в сауне такие функции:

  • Нагревает общую площадь помещения.
  • Подогревает воду.
  • Производит пар.

При выборе этого устройства, следует руководствоваться такими критериями:

  • Размер – прекрасно, если печь будет небольшая, что позволит сэкономить место.
  • Должна быть надежной и безопасной.
  • Обладать способностью к быстрому нагреву.
  • Иметь небольшую стоимость.
  • Должна обладать длительным сроком годности, чтобы постоянно выдерживать большие нагрузки и температурные перепады.
  • При выборе печи, прежде всего, учитывайте ее мощность и величину относительно размеров сауны.
