Вентиляция в бане из бревна

Общие правила реализации любой вентиляционной схемы в бане

Стоит понимать, что есть определенные правила, которые нельзя нарушать, какой тип строения вы ни выбрали бы, следовательно, какого бы типа вентиляция у вас не была бы предусмотрена. То есть, обязательно ознакомьтесь с такими правилами, чтобы потом не переделывать все с самого начала, для обеспечения правильного и надежного движения воздуха в вашем строении.

Важно

Опытные специалисты, которые строят бани не один год подряд, говорят, что продухи в бане ни в коем разе не должны быть размещены на потолке, это неприемлемо. Если сделать именно так, то помещение будет прогреваться намного дольше, а тепло выветрится всего за несколько минут, как только отверстие будет открыто.

  • Стоит понимать, что вентиляционный клапан для бани можно установить под потолком, причем большую часть времени он должен быть закрыть задвижкой. Открывать его можно тогда, когда становится слишком жарко.
  • Еще на этапе строительства, стоит обязательно позаботится о качественном вентилировании полов, чтобы они не разрушились, и не сгнили всего за пяток лет, а прослужили минимум двадцать.
  • Стоит устроить несколько отверстий для вентиляции у самого уровня фундамента на противоположных стенах, для обеспечения качественной циркуляции воздуха. Для защиты от грызунов и других «гостей» эти продухи можно забрать решетками из металла.
  • При установке печи стоит подумать, чтобы сделать уровень чистового пола несколько выше уровня поддувала. Тогда не нужно будет волноваться, как сделать вытяжку в бане, оно будет работать именно в данном ключе. Особенно актуально это правило, если помещение всего одно, и не разделено на парную и предбанник.

Кроме всего прочего есть также вариант с со специальным вытяжным коробом, который обеспечивает упрощение всей системы. При выборе такого варианта нужно будет организовать приток свежего воздуха в аккурат под печкой, а выхлопное отверстие-короб, отделанный фольгой, устроить напротив двери, в потолке. Правда, с такого рода вытяжкой придется научиться управляться, нужно знать, когда открывать короб, а когда закрывать, и тому подобные нюансы.

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

  • вентиляционный клапан;
  • задвижка;
  • решетка;
  • сетка антимоскитная/защитная;
  • вентиляционный короб;
  • воздуховод оцинкованный или гофрированный;
  • вентилятор;
  • гигрометр, термометр;
  • металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.


Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.


Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.


Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет


Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

  • Мощность печи не соответствует размерам помещения.
  • Вентиляция производит повышенный воздухообмен.
  • Слишком высокие потолки.
  • Плохая теплоизоляция, особенно пола.
  • Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Инструкция, как соорудить в русской бане вентилирование?

Во время сооружения бани необходимо помнить, что одним из главных условий является обустройство качественной и эффективной системы воздухообмена. Отсутствие вентиляции ведет к появлению в помещении сырости на полу и стенах, полки будут покрываться грибками и плесенью, что весьма опасно для здоровья, а древесина просто начнет гнить.

Вентиляция в бане, сделанная своими руками, пошаговое руководство самостоятельного обустройства:

  1. К месту, где будет располагаться вентиляционный ход, приложить к стене трубу, после чего обвести ее карандашом или маркером.
  2. По получившемуся кругу просверлить не меньше двух отверстий, диаметр которых будет больше чем ширина пилочки электролобзика.
  3. При помощи электролобзика вырезаем обшивку, делая отверстие для вентиляционной трубы.
  4. Деревянную часть обшивки необходимо удалить. При помощи монтажного ножа удаляем часть тепло- и пароизоляции. После чего аккуратно достаем утеплитель.
  5. Используя длинное сверло делаем сквозные отверстия, для того чтобы не промахнуться с местом проема с наружной стороны стены.
  6. Ориентируясь по сделанным отверстиям при помощи трубы, таким же образом, размечаем вырез для вентканала.
  7. Делаем отверстие под клапан и трубу с наружной стороны стены.
  8. Лишний утеплитель и пароизоляцию удаляем.
  9. Для клапана отрезаем кусок трубы. Края труб рекомендуется зашкурить.
  10. На переходник одеваем вентиляционный клапан, после чего вставляем в трубу.
  11. Замеряем толщину стену и, воспользовавшись ножовкой по металлу, отрезаем требуемый кусок трубы.
  12. Отрезок трубы с клапаном вставляем в образовавшийся канал.
  13. С внутренней стороны стены в трубу монтируется вентилятор, который фиксируется саморезами.
  14. Одевается декоративная решетка с сеткой.
  15. После того как вентилятор установлен, необходимо закрепить провод на стене, чтобы он не мешал и не болтался.
  16. С внешней стороны фиксируем клапан.
  17. По окончании работ на клапан одевается декоративная решетка с противомоскитной сеткой и монтаж можно считать оконченным.

Смонтировать самостоятельно хорошую вентиляцию в бане довольно просто, тем более что довольно много самых разнообразных вариантов. В не зависимости от того, какая система вентиляции будет выбрана – принудительная или естественная, качественный воздухообмен даст возможность увеличить срок эксплуатации бани, а также сделает более комфортным пребывание в ней.

Основы расчета вытяжки

При проведении расчетов воздухообмена нужно учитывать множество различных факторов: объем парной или моечного отделения, полученные показатели воздуха, а также вероятность образования угарных газов.

После выполнения расчетов, специалисты определяют параметры и расположение отверстий для нужной циркуляции с учетом региона и погодных условий.

В случае если необходимая циркуляция воздуха не может обеспечиваться естественной вытяжкой, то рассчитывается искусственная вентиляция, с учетом особенностей планировки конкретной бани.

Вентиляция может рассчитываться на различные схемы воздухообменаИсточник cs.aviarydecor.com

Вся вентиляция рассчитывается на недопущение в парной внезапных термических перепадов. Чтобы не случилось такого явления, при котором тело находится под действием жары, а по ногам дует холодный воздух.

Отличие в градусах потоков воздуха будет происходить, и это, естественно, но от этого не должно быть неудобства. Это еще одна задача вентиляции — выравнивать температуру воздуха, путем его перемешивания.

На что нужно обращать внимание?

Мало кто знает, как правильно организовать вентиляционную систему в бане

Но в любом случае, перед составлением проекта необходимо обратить внимание на несколько важных моментов

  • Конкретную разновидность вентиляции необходимо подобрать еще на этапе проектирования, в противном случае придется делать отдушины уже после того, как будет закончено строительство.
  • Отдушины для притока/вытяжки не должны располагаться друг напротив друга, иначе могут создаваться сквозняки.
  • Приточное отверстие должно быть больше за вытяжное, посредством которого будет выводиться отработанный воздух. А чтобы отток был более эффективным, можете организовать сразу две отдушины.
  • Габариты отдушин во многом зависят от объема помещения. На каждый кубометр этого объема должно припадать 24 сантиметра сечения.
  • Отдушины должны оснащаться задвижками, посредством которых можно будет контролировать интенсивность изменения потоков. Когда баня разогревается, эти отдушины должны быть закрытыми. Если баню используют в зимнее время, их необходимо минимально приоткрыть, дабы поддерживать требуемый температурный режим.

Как правило, в банях применяются металлические печи, обложенные плитами либо кирпичом. Обычно отопительные приборы располагаются в парилках. Хотя топку можно вывести и в соседнее помещение, но лишь при условии, что наличествует топочный тоннель. Воздух в таком случае будет выводиться из парилки не только через вентиляционные отверстия, но и посредством поддувала. Также заметим, что в парилке вентиляционные отверстия могут располагаться в различных местах. Остановимся на последнем моменте подробнее.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Особенности устройства вентиляционной системы

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.


При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

  • окна;
  • продухи в фундаменте;
  • специальные отверстия в стене/потолке;
  • двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет принудительная вентиляция с тщательно подобранной схемой расположения приточных и вытяжных отверстий.

Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.


Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях

Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.

Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.


Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

Особенности проблемы

Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.

Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.

Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.

Вентиляция пола в бане предотвращает появление грибка и гнили, а также вытягивает лишний пар

Со стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводковых ситуациях. В принципе для защиты от воздействия этой влаги предназначаются дренажные системы и слои гидроизоляции в конструкции пола, но и они полностью исключить проникновение влаги снизу не могут.

Обеспечивая приток свежего воздуха, она ускоряет высыхание материала в период между банными процедурами. Она не дает возможности накапливаться конденсату на поверхности, не дает активно развиваться микроорганизмам, выводит из помещения загрязненный воздух.

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками;  соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

  • повороты: предназначены для изменения направления вентиляционного канала;
  • переходники: необходимы при соединении элементов трассы разного размера;
  • развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
  • муфты: соединительные и удерживающие элементы;
  • фланцы и редукторы.

ПВХ элементы и соединители для вентиляции

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

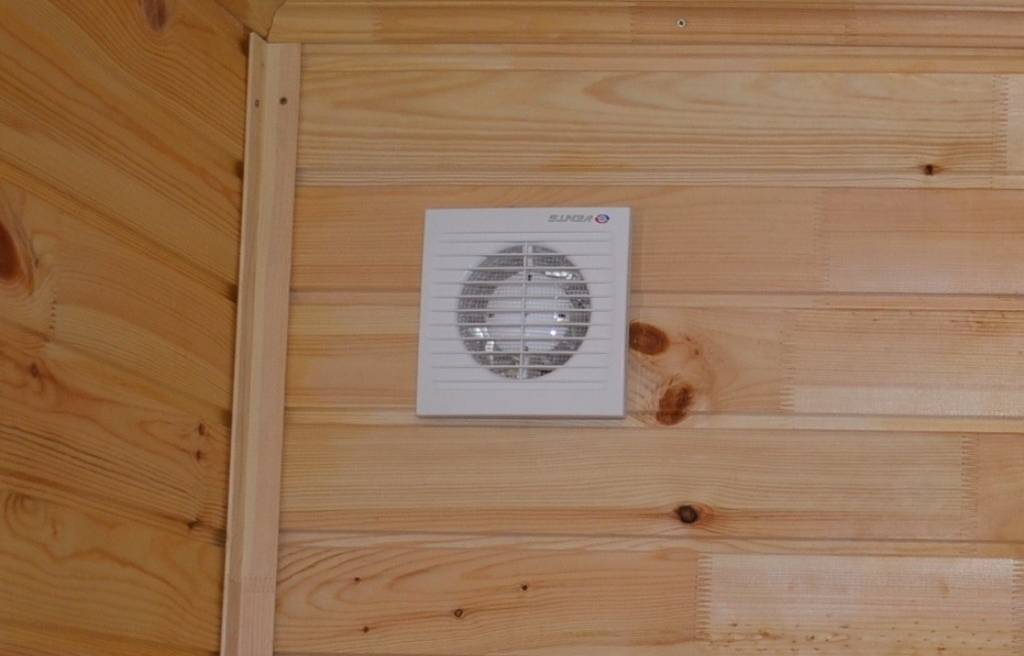

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону

Принцип вытяжения в бане с вентилятором

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Как сделать вытяжку в бане

Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.

Вытяжка в бане: схема

Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.

Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:

  1. Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
  2. Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
  3. Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.

Своими руками: как правильно сделать

Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.

ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.

Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.

Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.

Полезное видео

Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:

+++
Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.

Может еще понадобиться из раздела вентиляции для бань:

  • как сделать своими руками;
  • вентиляция бань по их видам;
  • вентиляция в парилке.

Общие правила монтажа вытяжки в бане

Нормативы по вентиляции помещений регламентированы в СНиП 41-01-2003. В этих документах говорится об установлении кратности воздухообмена в различных комнатах, в зависимости от их назначения и особенностях применения.

Для бани эти задачи затруднены тем, что система вентиляции должна быстро вытеснять влажный воздух, и в то же время поддерживать оптимальную температуру в парном отделении.

Кроме того, надо учитывать, что банные процедуры принимают люди разных возрастов. Кроме непосредственно парилки, могут возникать ситуации, когда печка еще отдает тепло, а нужно помыться детям. Для регулировки температуры здесь без вентиляции не обойтись, ведь без нее не удастся быстро проветрить помещение и снизить температуру до нужных значений.

Видео описание

Наглядно про вентиляцию в русской бане смотрите в видеоролике:

Зависимость системы вентиляции бани от типа постройки

В бревенчатой и собранной из бруса бане прекрасно оправдывает себя естественная вытяжка, но при условии, что правильно расположены отдушины и они соответствуют своим заданным размерам.

Если баня – каркасная, то подразумевается, что она воздухонепроницаемая. Следовательно, для обеспечения притока и равномерной циркуляции воздуха, в таком помещении должен быть установлен вентилятор.

Баня и сауна, построенные из кирпича, шлакоблоков или пеноблоков, обеспечиваются только искусственной вентиляцией.

Выполнение работ по установке систем вентиляции

В банях рассчитывается как приточная, так и вытяжная система вентиляции. Их работа сбалансирована притоком не только свежего воздуха с улицы, но и с учетом поступления или оттока воздуха из смежных помещений.

В парилке вентиляция для бани также допускается вытяжная либо приточная. В таком случае циркуляция воздуха происходит из предбанника через специальное отверстие или перетекает в смежное помещение.

Естественный воздухообмен в деревянной бане является самым дешевым вариантом. Это обуславливается тем, что в стенах, уже во время проведения строительных работ, можно просто оставить отверстия необходимого диаметра.

Отверстие в стене для естественной вентиляцииИсточник lv.decorexpro.com

В них вмонтированы металлические или пластмассовые воздуховоды, а с внешней стороны установлены решетки для циркуляции воздуха. При этом такая вытяжка должна быть снабжена регулируемой заслонкой.

Ее прикрывают в большей или меньшей степени, в зависимости от сезона года, или при прогревании помещения. Место установки вентиляционного канала должно обеспечивать стабильный воздушный поток, с одной стороны, и свободный доступ к нему, с другой.

В банях оборудование принудительной вентиляции устанавливают с наружной стороны в сквозных отверстиях, а управление находится в помещении с небольшой влажностью: предбаннике или в комнате отдыха.

Во время эксплуатации все элементы конструкции бани подвержены влиянию большой влажности – особенно это актуально для деревянных изделий. Чтобы нивелировать последствия влажности, в цоколе находится отдушина, через которую к деревянному полу проникает свежий воздух, просушивающий помещение.

Иногда такой элемент является неотъемлемой частью притока воздуха в общей системе вентиляции.

Видео описание

Про разновидности, работу и монтаж вентиляции смотрите в видеоролике:

Заключение

В маленьком помещении парилки русской бани грамотная вентиляция является залогом не только вашего здоровья, но и безопасности в целом, при этом без разницы, чем топится баня: дровами, углем или за счет электроэнергии.

От нее напрямую зависит очищение воздушной среды от вредных примесей, комфортный тепловой обмен и только тогда банная процедура будет благоприятна.

Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Таблица 1

НаименованиеДлина, ширина, высотаОбъём, м3Воздухообмен, кратностьВоздухообмен, м3/часПримечание
ПритокВытяжка Приток,

Гр.3 х гр.4

Вытяжка, гр.3 х гр.5
12345678
Предбанник2 х 3 х 2,414,4343,2 Добавить приток в размере 158 – 43 = 115 м3
Моечное, душевая2 х 2,5 х 2,412,0 Не менее 50 м3/час 50
Санузел2 х 1,2 х 2,45,8 Не менее 50 м3/час 50
Парная2,3 х 2,3 х 2,211,65 58
Всего 43,8

Σп = 43

Σв = 158



Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м3/час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м3/час). Для 5 м/с это 125 мм. Для парной (58 м3/час) со скоростью 2м/с – 125 мм.

Таблица 2

Таблица 3

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

Для чего в бане вентиляция?

В данном случае вентиляционная система в бане имеет очень большое значение. Но не будем особо распространяться, вдаваясь в малоинтересные длительные рассуждения, а вместо этого ознакомимся с одним конкретным примером.

Человек в бане, по сути, находится в комнате с просто огромным количеством разгоряченного пара. И, разумеется, он этот пар вдыхает. Но люди, как мы знаем, дышат кислородом, выдыхая вместо него пресловутый углекислый газ. И если воздухообмен будет недостаточным, то парящийся спустя некоторое время запросто угорит.

По этой причине банная вентиляция должна получиться предельно эффективной и полностью соответствующей всем заявленным требованиям (о них поговорим немного позже). Есть несколько типов системы вентиляции, и все они будут рассмотрены в данной статье. А если вы ознакомитесь с их особенностями, то сможете подобрать наиболее подходящий для себя вариант!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

14 + тринадцать =

Adblock
detector
