Вентиляция баста в бане схема

Инструкция, как соорудить в русской бане вентилирование?

Во время сооружения бани необходимо помнить, что одним из главных условий является обустройство качественной и эффективной системы воздухообмена. Отсутствие вентиляции ведет к появлению в помещении сырости на полу и стенах, полки будут покрываться грибками и плесенью, что весьма опасно для здоровья, а древесина просто начнет гнить.

Вентиляция в бане, сделанная своими руками, пошаговое руководство самостоятельного обустройства:

1. К месту, где будет располагаться вентиляционный ход, приложить к стене трубу, после чего обвести ее карандашом или маркером.
2. По получившемуся кругу просверлить не меньше двух отверстий, диаметр которых будет больше чем ширина пилочки электролобзика.
3. При помощи электролобзика вырезаем обшивку, делая отверстие для вентиляционной трубы.
4. Деревянную часть обшивки необходимо удалить. При помощи монтажного ножа удаляем часть тепло- и пароизоляции. После чего аккуратно достаем утеплитель.
5. Используя длинное сверло делаем сквозные отверстия, для того чтобы не промахнуться с местом проема с наружной стороны стены.
6. Ориентируясь по сделанным отверстиям при помощи трубы, таким же образом, размечаем вырез для вентканала.
7. Делаем отверстие под клапан и трубу с наружной стороны стены.
8. Лишний утеплитель и пароизоляцию удаляем.
9. Для клапана отрезаем кусок трубы. Края труб рекомендуется зашкурить.
10. На переходник одеваем вентиляционный клапан, после чего вставляем в трубу.
11. Замеряем толщину стену и, воспользовавшись ножовкой по металлу, отрезаем требуемый кусок трубы.
12. Отрезок трубы с клапаном вставляем в образовавшийся канал.
13. С внутренней стороны стены в трубу монтируется вентилятор, который фиксируется саморезами.
14. Одевается декоративная решетка с сеткой.
15. После того как вентилятор установлен, необходимо закрепить провод на стене, чтобы он не мешал и не болтался.
16. С внешней стороны фиксируем клапан.
17. По окончании работ на клапан одевается декоративная решетка с противомоскитной сеткой и монтаж можно считать оконченным.

Смонтировать самостоятельно хорошую вентиляцию в бане довольно просто, тем более что довольно много самых разнообразных вариантов. В не зависимости от того, какая система вентиляции будет выбрана – принудительная или естественная, качественный воздухообмен даст возможность увеличить срок эксплуатации бани, а также сделает более комфортным пребывание в ней.

Нужна ли вентиляция в предбаннике

Хотя может показаться, что вентиляция в предбаннике не так необходима, как в парной, она все же нужна. Конечно, уровень влажности в других комнатах банного комплекса не настолько высок

Все же, чтобы сохранить целостность обивки, мебели и здоровья гостей, важно создать нормальную циркуляцию воздуха и в этом помещении

Как сделать вентиляцию в предбаннике, чтоб она полноценно выполняла свои функции? Для этого применяются окна и специальные продухи в древесине. Окна открываются по мере необходимости, а размер продухи должен быть примерно 15х20 см. Обычно их делают две, чтобы обеспечить вход и выход воздуха из помещения.

Можно обойтись в предбаннике естественной вентиляцией, хотя некоторые решают воспользоваться специальным оборудованием и установить принудительную систему.

Правильно спроектированная и выполненная вентиляция позволит продлить срок службы бани и всегда чувствовать себя в ней комфортно!

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

• Мощность печи не соответствует размерам помещения.
• Вентиляция производит повышенный воздухообмен.
• Слишком высокие потолки.
• Плохая теплоизоляция, особенно пола.
• Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Для чего в бане вентиляция?

В данном случае вентиляционная система в бане имеет очень большое значение. Но не будем особо распространяться, вдаваясь в малоинтересные длительные рассуждения, а вместо этого ознакомимся с одним конкретным примером.

Человек в бане, по сути, находится в комнате с просто огромным количеством разгоряченного пара. И, разумеется, он этот пар вдыхает. Но люди, как мы знаем, дышат кислородом, выдыхая вместо него пресловутый углекислый газ. И если воздухообмен будет недостаточным, то парящийся спустя некоторое время запросто угорит.

По этой причине банная вентиляция должна получиться предельно эффективной и полностью соответствующей всем заявленным требованиям (о них поговорим немного позже). Есть несколько типов системы вентиляции, и все они будут рассмотрены в данной статье. А если вы ознакомитесь с их особенностями, то сможете подобрать наиболее подходящий для себя вариант!

Вентиляция басту

Для простой бани можно использовать и простые вентиляционные системы. Но в последнее время большой популярностью стали пользоваться новые и более эффективные решения, к примеру, вентиляция басту в бане, схему которой можно найти чуть ниже. Такие системы все чаще появляются в русских банях и заменяют естественные и стандартные принудительные вентиляции.

Примером для подобного типа конвекции воздуха в помещении послужило устройство шведских бань. Среди российских мастеров идея быстро прижилась, так как установка вентиляции басту в бане очень проста, а ее действие достаточно эффективно.

Вентиляция басту в шведской бане — это приток воздуха под, циркуляция воздуха под полок с выходом вверху у стены с полком

Для работы подобной системы нужна труба. С ее помощью воздух забирается с улицы и доставляется в помещение. Также в системе басту обязательно должна быть предусмотрена заслонка, что позволит контролировать процесс обмена воздушных масс. Это позволяет избежать лишних потерь тепла.

Для корректной работы устройство вентиляции басту в бане должно включать два отверстия в стене, из которых будут выходить две трубы. Специалисты рекомендуют выбирать нержавеющую сталь, так как она не только долговечна, но и проста в плане монтажа. Трубы из нержавейки хорошо переносят влагу и высокие температуры, поэтому для использования в бане они подходят идеально.

Для вентиляции бани лучше использовать нержавеющие трубы для бани

Нижняя труба должна располагаться диагонально от печи на расстоянии около 20 сантиметров выше пола. Верхняя устанавливается так, чтобы она была над печью. Оба отверстия должны перекрываться, а также открываться при необходимости.

Таким образом, если взять, к примеру, сауну, которая требует частой смены воздуха (несколько раз в час), вентиляция басту будет очень удобным решением.

Что касается классической русской бани, то тут дела обстоят иначе. Поэтому и установка системы, а особенно ее эксплуатация может несколько отличаться.

Естественная вентиляция басту в бане имеет упрощённый вид

Вентиляцию басту в русской бане можно отнести к естественным вариантам, тут нет специальных устройств, которые бы гоняли воздух, а конвекция воздушных масс регулируется задвижками, установленными у каждой трубы.

Схема вентиляции басту в русской бане позволяет активировать работу вентиляционных отверстий тогда, когда это необходимо. Но нужно учитывать, что как и все иные типы естественной вентиляции, басту будет работать только в том случае, если функционирует печь либо на улице достаточно сильный ветер. Благодаря этому обеспечивается всасывание свежего воздуха. Без него печь не может работать, за счет него и обеспечивается тяга. Но когда в помещении появляются новые воздушные массы, уже использованные будут выталкиваться через вторую трубу, расположенную выше. Теплый воздух с углекислым газом всегда собирается наверху.

Самочувствие в зависимости от уровня углекислого газа

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

• вентиляционный клапан;
• задвижка;
• решетка;
• сетка антимоскитная/защитная;
• вентиляционный короб;
• воздуховод оцинкованный или гофрированный;
• вентилятор;
• гигрометр, термометр;
• металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Какую вентиляцию делать в бане: рекомендации для каждого помещения

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Какую вентиляцию делать в бане

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Как сделать вентиляционное отверстие в стене бани

Для примера мы возьмем самый сложный вариант – уже сделана внешняя и внутренняя обшивка стен бани. Отверстие может быть круглым, квадратным или прямоугольным.

Шаг 1. Сделайте разметку месторасположения продуха на внутренней обшивке парной. Перед началом работ вы должны не только знать место расположения отверстия, но и его размеры и конфигурацию. Желательно, чтобы воздуховоды и декоративные решетки были в наличии, это даст возможность точно контролировать размеры отверстия и не делать лишней работы.

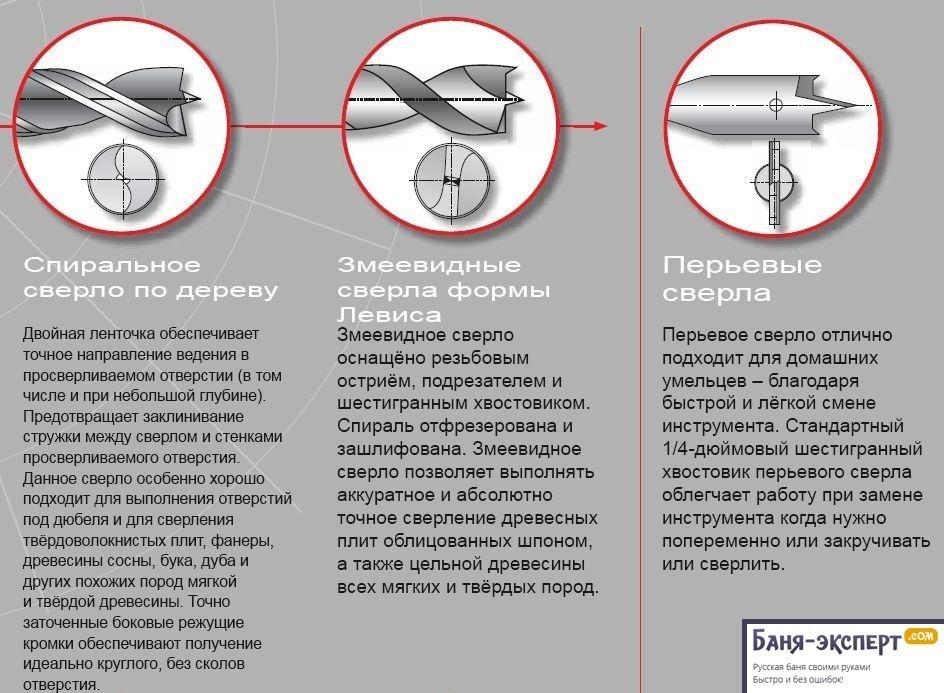

Шаг 2. Подготовьте длинное сверло по дереву, рабочая длина должна превышать толщину стены бани совместно с внешней и внутренней обшивкой. В центре нарисованного контура продуха просверлите сквозное отверстие изнутри парной. Выход сверла снаружи парной будет центром продуха. Нарисуйте вокруг него размеры отверстия, аналогично сделанного в парной.

Сверло по дереву

Шаг 3. Уберите элементы внутренней и внешней обшивки в контуре. Если ваша баня с двух сторон обшита натуральной вагонкой, то процесс упрощается, просто аккуратно выпилите доски. Если с внешней стороны использовались металлические листы – пользуйтесь болгаркой.

Делаем отверстие в стене бани

Шаг 4. Внимательно осмотрите несущие конструкции обшивки, если они повредились – отремонтируйте. По контуру вентиляционного продуха максимально близко друг к другу сверлите сквозные отверстия, постоянно проверяйте, в каком месте они выходят с наружной стороны стены. Сверло должно постоянно быть перпендикулярным к плоскости. Сверлите такие же отверстия по всей площади продуха, чем больше их будет, тем легче делать дыру в стене.

Принцип сверления отверстий

Видео – Как просверлить отверстие большого диаметра в дереве

Шаг 5. Далее нужно работать долотом и стамеской, постепенно убирайте деревянные перемычки между отверстиями. Полностью выдолбить дыру с одной стороны стены не удастся – слишком трудно добраться инструментом. Сделайте половину работы изнутри парной, а вторую половину снаружи. Тщательно выравнивать поверхности отверстий не нужно, главное чтобы в канал легко помещался воздуховод.

Отверстие в стене

Самая трудная физическая работа сделана, можно приступать к установке воздуховода и решеток. Не расстраивайтесь, если на проделывание отверстий уходит много времени, даже опытные строители редко могут в день подготовить более двух продухов.

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Вентиляция в парилке своими руками

Схемы вентиляции в парилке тоже можно найти в . Что же касается этапов самостоятельного монтажа воздуховодов, то они ничем не отличаются от приведенных выше, поэтому сейчас мы детально рассмотрим способ сверления отверстий в стенах из сруба или бруса, а также из блоков.

Как сделать отверстие в стене сруба

1. Перед началом нужно знать место и размеры будущего отверстия, которое чуточку больше, чем диаметр трубы, потому что вам еще оборачивать трубу теплоизолятором. После этого делается разметка. (Желательно в этот момент иметь под рукой и трубы, и решетки, чтобы по ним можно было контролировать процесс.)
2. Сверлом для дерева, длина которого должна быть больше, чем толщина стены со всем «пирогом», если он есть, просверливается сквозное отверстие по центру разметки.
3. После этого с наружной стороны стены чертится окружность нужного диаметра с просверленной дыркой в центре.
4. Наружная и внутренняя отделка стены аккуратно выпиливается по кругу, освобождая бревно стены.
5. Тем же сверлом делаются отверстия в бревне по всей окружности размеченного круга. И чем ближе они будут друг к другу, тем проще вынуть внутренний фрагмент потом. Следите за перпендикулярностью сверла плоскости стены.
6. Долото и стамеска помогут устранить перемычки между высверленными отверстиями. Работу следует делать как изнутри, так и снаружи бани.
7. Вынув среднюю часть, не заравнивайте края – это лишнее.

Полезное видео

А вот здесь на видео то же самое делается с помощью дрели и коронки:

Как сделать отверстие в блочной стене

Способ для блочной стены точно такой же, как описанный выше, за исключением того, что берется бур для бетонов (можно вместо этого воспользоваться коронкой). Кстати, блоки очень мягкие, главное – не столкнуться с металлом (армирующая сетка, нагели, крепежная арматура проемов). Если это произошло, понадобятся специальные клещи (гидравлические).

ВАЖНО! Вероятность столкнуться с металлом есть и при сверлении сруба – под потолком находятся нагели, которые держат мауэрплат, так что клещи стоит арендовать заранее.

Что касается воздуховодов, заглушек и задвижек, то все это приобретается в магазинах. Воздуховодом чаще всего служит оцинкованная труба (круглая, квадратная или прямоугольная в сечении), которую нужно теплоизолировать (обернуть утеплителем) и герметизировать пеной, чтобы конденсат не образовывался, а стена не мокла.

Заглушки и заслонки покупаются на нужный диаметр. Лучше брать деревянные, потому что пластик в парилке будет выделять ненужные нам канцерогены, а металл – обжигать в нагретой парилке. Что касается схем, то ссылки на них мы уже давали.

Полезное видео

В нем показано как с помощью дрели делается квадратное отверстие в стене.

***

Что ж, на этом все, что мы смогли вам рассказать о том, как сделать вентиляцию в бане. Нам остается только пожелать успехов в реализации задуманного. Вентиляция в бане своими руками – дело сложное, но посильное для многих. Надеемся, что вы все хорошо и до конца спланировали, и в будущем вам не придется сожалеть ни о потерянном времени, ни вложенных деньгах.
