Обливное устройство своими силами. Конструкция обливного ведра
Перейдем к рассмотрению раздела: обливное устройство своими силами.
Готовый «русский душ» идет в комплекте с системой контроля уровня воды. В простейшем случае она работает по принципу сливного бачка в унитазе.Необходимо будет к емкости (из древесины, металла либо пластмассы) приспособить такую систему контроля и подвести воду с помощью пластиковой трубя либо шланга, можно использовать гибкий шланг от душа и т.п, в случае если хотите сделать такое устройство своими силами.
Чертеж обливного устройства для бани и сауны (кликабельно) В лучшем варианте – из нержавеющей стали, крепеж можно сделать из двух металлических кронштейнов. Один из вариантов крепления обливного душа для бани
Больше всего вопросов возникает при организации подвижного соединения емкости и крепежа.Можно использовать хомуты либо стержень из нержавейки, который проходит насквозь через всю емкость, там, где приварить и приклепать не получится. К бакам из металла можно приварить, приклепать соответствующие «ушки».
_
Организация — понимаются юридические лица по законодательству Российской Федерации (кроме банков), включая организации, основная деятельность которых финансируется за счет средств бюджета.
Дешево, сердито и практично
Этот вариант обливного ведра в буквальном смысле.Дае тот, кто не очень хорошо работает с деревом, зато сделать своими силами может каждый.
Берете обычное пластиковое ведро (поищите голубого либо белого цвета), отделываете его отшлифованными планочками. Стыки ведра и планок можно пройти прозрачным герметиком. В случае если получится, соедините обручем, нет — приклейте на клей.
Крепление можно сделать, как на фото выше. Нет нержавеющего прута — выточите (купите) деревянный. Он тоже неплохо справится с нагрузкой (только трещин, сучков и других дефектов быть не должно).
Еще один способ крепления обливного ведра к кронштейнам
Нужна система контроля воды — покупаете поплавок и клапан от унитаза (это один узел) и монтируете. Все, ваша обливайка готова.Высверливаете отверстие, промазываете герметиком и вставляете систему, подключаете гибким шлангом воду, в одной из стенок, куда вода будет подводиться.
Теперь давайте рассмотрим более подробно конструкция обливного ведра.
Впрочем, у них всегда одинаковая конструкция, такие ведра для бани и сауны могут изготавливаться из различных материалов.
Приспособление состоит из:
- крепежных элементов в виде кронштейнов;
- веревки для опрокидывания емкости с водой.
- 10-20 литровой емкости, чаще всего, ведра либо бадьи;
- системы регулирования количества воды;
Устройство обливного ведра для бани довольно простое, впрочем, оно может иметь разное исполнение.Так как они выглядят преимущественно привлекательно, многие делают такие изделия из дерева. Правда, такие конструкции сложнее эксплуатировать. Во-первых, перед монтажом ведро потребуется заполнить водой и оставить на определенное время, чтобы дерево набухло.
Более того, такое ведро не нужно оставлять пустым на длительное время, чтобы оно не рассохлось и не начало пропускать воду.Так как она обязательно зацветет, а древесина изнутри покроется слизью и почернеет, одновременно с этим, воду не нужно постоянно держать в емкости.
Данной проблеме есть решение – изнутри в ведро устанавливается пластиковый вкладыш. По этой причине становится ясно, что емкость из дерева создается лишь для эстетического удовлетворения, даже невзирая на то, что такой вариант существенно дороже пластикового варианта.
_
Вкладыш — элемент формы, предназначенный для образования в изделии отверстий, уступов, выемок и т.п. (ГОСТ 25781-83)
Размеры ведер для обливания могут различаться, они могут быть как широкими, так и высокими.Как липа, дуб, ольха либо ясень, в качестве древесины могут использоваться такие породы.
Виды конструкции
Водопад бывает нескольких моделей и форм. Обычно подобный атрибут изготавливается из древесины, так как она выдерживает перепады температуры и относится к экологичным материалам. К тому же аромат древесины придает данной процедуре еще больше приятных моментов. Однако для изготовления ведра-водопада подходит не все виды сырья. Чаще всего их изготавливают из следующих пород деревьев:
- натуральный дуб;
- мореный дуб;
- липа;
- кедр.
Водопады бывают двух форм – круглые и овальные. Каждое из них обладает своими особенностями и преимуществами. Для небольшой бани рекомендуется выбирать ведро для обливания круглой формы. Но овальное ведро обеспечивает более длительное обливание, так как обладает затяжным процессом выливания воды, в отличие от мгновенного переворачивания круглого ведра. Еще одним отличием этих двух форм водопадов является место их установки. Для овального ведра требуется больше места, поэтому ось для него устанавливается в центре места обливания.
При выборе данного атрибута бани следует обращать внимание на его объем. Это может быть как 10, так и 30 литров
Необходимый объем определяется исходя из личных предпочтений и габаритов бани.
Также при выборе водопада необходимо учитывать его расцветку, чтобы она гармонично вписывалась в интерьер бани. Лучше всего подбирать ведро из той же самой древесины, из которой выполнена внутренняя отделка помещения. Наибольшей практичностью и долговечностью обладают ведра, оббитые внутри пластиком, который снизит вероятность возникновения утечки и повысит его срок эксплуатации.
Работа с деревом
Этот процесс сложнее, но и в визуальном плане эффект будет иной. Вначале заготовьте шаблон для вырезки дна и боковых планок. По размерам вырезаем из ровной оструганной доски, несколько элементов, которых должно хватить на обводку ведра. Для этого вначале рулеткой измерьте окружность.
Затем отшлифуйте все детали и пометьте карандашом или маркером лицевую сторону. Теперь понадобится электролобзик, хотя если есть рубанок (электрический) – он позволит ровнее сделать срезы. Вам необходимо спилить на каждой планке боковые стенки, под углом в 3 градуса, так, чтобы при соединении они плотно прилегали друг к другу, образовывая круг.
Далее вам понадобится ровная плоскость. Если на полу кафельная плитка, работайте на нем. Обработав планки, выложите их в ряд, и от предполагаемо нижней части отступив 4 см, прочертите линию. По ней сделайте пропил ручной фрезой. Это будет выемка под установку дна. Затем переверните все планки лицевой стороной и пронумеруйте их, после чего произведите первую примерку.
Эту работу лучше делать вдвоем. Один собирает и держит панели, другой обвязывает их проволокой. Подогнав детали, измерьте радиус дна, по выпиленным внутри ведра пазам. Затем сделайте шаблон и выпилите нижнюю часть ведра.
Теперь, когда все детали готовы, осталось только собрать емкость. Но для этого вначале отрезаем две металлических полосы, для нижнего и верхнего обвода. Повторяясь нужно сказать, что материал должен быть влагостойкий. Толщина металла 1–1,5 мм. Молотком обстучите полосы, сделав их округлыми, и на обоих концах просверлите отверстия под зажимы. Если электропроводка в бане проведена, делайте это по месту, проверяя, как зажимы будут сходиться на ведре.
Далее работы по сборке проводим в следующем порядке:
- собираем из планок ведро, предварительно установив деталь дна;
- придерживая его, вначале обводим металлической скобой нижнюю часть и наживляем зажим;
- подровняв по необходимости планки, аккуратно устанавливаем верхнее кольцо и крепим его;
- затем проверяем ровность сборки и фиксируем крепления обводов окончательно.
Ведро готово, осталось только просверлить сквозное отверстие для установки его в кронштейн и закрепить веревку. Снаружи емкость можно обработать лаком, но предварительно наполните ведро водой, чтобы древесина немного разбухла и перекрыла все соединительные щели.
Изготовление из древесины собственноручно
Как делать ведро? Важно понимать, почему тара называется обливной и как она будет отличаться от многих остальных емкостей. В большинстве случаев создание деревянного ведра своими руками существенно упрощается, так как предполагается учет только основных принципов проведения предстоящей процедуры
Изначально выполняют следующие простые действия:
- Изначально выбирают ведро. Желательно воспользоваться емкостью белого или лазурного цвета, чтобы вода выглядела выигрышно.
- Обязательно снимают ручки с используемого ведра.
- Создают пару – тройку десятков шлифованных дощечек, которые должны быть равны по длине высоте ведра.
- Влагостойким клеем обязательно фиксируют планки рядом с ведром. Для обработки стыков применяют специальный герметический клей.
Это является самым простым вариантом создания ведра, которое уже можно будет использовать при проведении банных процедур.
Ведро с пластиковым вкладышем нужно будет закрепить на кронштейне.
Правильное крепление обливного ведра
Иногда можно воспользоваться вагонкой. Однако эта процедура будет более технологической и потребуется учитывать многочисленные нюансы. Интересуясь, как правильно сделать ведро из жести или вагонки своими руками, нужно понимать специфику предстоящего процесса. Обязательно используют шаблон для вырезки дна и боковых планок, так как это позволит правильно определится с размерами частей оструганной доски и других деталей.
Все детали нужно тщательно отшлифовать и пометить карандашом или маркером. Для ровных срезов обязательно используют электрический рубанок или лобзик. При создании дачного ведра обязательно обрабатывают каждую используемую планку, причем ее в дальнейшем подгоняют именно к создаваемой емкости с учетом ее литров.
Чтобы собрать емкость из планок, нужно отрезать 2 металлических полосы для обвода с нижней и верхней части. Рекомендуется использовать влагостойкий металл толщиной 1-1,5 миллиметра. Используемые полосы обязательно обрабатывают молоком и делают их круглыми. На двух концах делают специальные отверстия под зажимы, так как они позволят надежно зафиксировать деревянное ведро.
Затем проводят поэтапную сборку:
- Тару собирают из планок и предварительно устанавливают деталь дна.
- Тару придерживают. Металлической скобой обводят нижнюю часть и наживляют нажим.
- Подравнивают планки, устанавливают верхнее кольцо и крепят его.
- На следующем этапе проверяют ровность геометрии емкости, крепления обводов.
Важно! После установки деревянной емкости нужно дождаться момента, когда древесина немного разбухнет и обязательно перекроет соединительные щели. Деревянную емкость обязательно обрабатывают специальным лаком для гарантированной защиты от внешних факторов
Правильно созданное ведро для обливания в бане обязательно будет успешно использоваться для последующего проведения процедуры парилки.
https://youtube.com/watch?v=55LCzlviGZs
голос
Рейтинг статьи
Принцип действия
Чтобы понять принцип работы опрокидывающегося ведра для бани, нужно изучить его устройство:
- Емкость для воды. Средний объем — 10–20 литров.
- Система регулировки и подачи воды.
- Крепеж (кронштейны).
- Веревка или цепь.
Как пользоваться ведром для обливания:
- Наполнить ведро холодной водой.
- Встать под емкость.
- Потянуть за цепь или веревку, чтобы ведро опрокинулось, вода вылилась.
Современные конструкции водопад работают иначе. Внутри емкости расположен поплавковый выключатель. Вода наливается до определенного уровня и поплавок отключает кран.
Когда уровень жидкости снижается, поплавок автоматически открывает кран для повторного наполнения.
Ведра-перевертыши для бани известны очень давно. Их популярность можно сравнить с бочками в которых окунались люди после проведения банных процедур.
Нельзя постоянно держать емкость, наполненной водой, если ей редко пользуются. Жидкость начнет темнеть, а древесина будет гнить. Но и оставлять ведро без воды надолго нельзя. Дерево начнет ссыхаться, может треснуть.
Внешний вид и объем
Конструкция обливной емкости, независимо от используемого материала, состоит из следующих элементов:
- Специальный кронштейн, на котором емкость будет крепиться к стене или потолку;
- Непосредственно само ведро (из дерева или другого материала) для воды;
- Контроль уровня воды, подключенный к водопроводу;
- Шнуры, прочные веревки, цепи, с помощью которых емкость будет опрокидываться.
Конструкция на самом деле элементарная, и с ней справится даже начинающий любитель. Ценители русской баньки используют исключительно деревянную обливную емкость. Несмотря на то, что уход за деревянным изделием требует дополнительных усилий, внешне деревянное изделие смотрится гармонично и подходит к интерьеру натуральной русской бани.
Как сделать деревянное ведро своими руками
Как сделать деревянное ведро своими руками в виде небольшого цилиндра, рассмотрим в представленной статье.
На рисунке изображена конструкция ведра в разрезе:
1. Наборное дно.
2. Наборная доска.3. Металлический обруч.4. Ушко для крепления ручки.5. Ручка.
НАБОРНОЕ ДНО
Собирается на клею из досок и планок. Доски размером 20 х 45 х 225 (мм), в которых по центру боковых поверхностей фрезеруем пазы размером 5 х 7,5 (мм). Планки размером 5 х 15 х 225 (мм). Собранный щит сожмем струбцинами и ждем до полного высыхания клея.Вырежем лобзиком из собранного щита круг. Торец донышка, по окружности сточим до размера 10 (мм), как показано на чертеже.
НАБОРНАЯ ДОСКА
Изготовим из деревянной планки размером в сечении 20 х 45 (мм), боковые грани сточим под углом 10° с наклоном к центру ведра. Все планки торцуем одного размера 350 (мм) и снизу фрезеруем паз глубиной 4 (мм) и шириной 12 (мм). На острых углах торцовых граней сделаем фаски.Справка:Количество планок, в рассматриваемом примере – 18 штук.Рассчитаем угол наклона боковых граней: 360 / 18 / 2 = 10°
Угол является целым числом, с настройкой обрабатывающего оборудования проблем не будет.
МЕТАЛЛИЧЕСКИЙ ОБРУЧ
Изготовим из полосы горячекатанной инструментальной 3 х 30 ГОСТ 4405-75. По краям полосы просверлим отверстия под резьбу М5. Прикрутим уголки и вставим стяжной винт как показано на рисунке.
При помощи гайки сожмем края полосы до необходимого размера и сварим их. Выкрутим винты и снимем приспособление. Доварим шов и сгладим его абразивным кругом. Справка:Перед сваркой подготовим односторонний стык со скосом кромок, следующих размеров:• ширина стыка 2 (мм)• глубина стыка 1 (мм)
• угол кромок стыка 60°.
УШКО ДЛЯ КРЕПЛЕНИЯ РУЧКИ
Изготовим в виде петли из высоколегированной коррозионностойкой проволоки Ø 5 (мм) ГОСТ 18143-72.
РУЧКА
Изготовим из такой же проволоки, что и ушко.
Порядок сборки, или как сделать деревянное ведро своими руками:
1. Соберем все дощечки вокруг дна, чтобы дно входило в пазы дощечек.
2. Сожмем собранную конструкцию шпагатом.3. Сожмем и сварим обручи.4. К верхнему обручу приварим ушки для крепления ручки.5. В ушки вставим ручку.
6. Опустим изделие в воду.
Через некоторое время, деревянные доски разбухнут и все щели пропадут.
Заказать чертеж
kak-cdelat.ru
https://youtube.com/watch?v=zsP9Z_3rusk
Изготовление обливного ведра из древесины собственноручно. Обливное устройство для бани и сауны
Перейдем к рассмотрению раздела: изготовление обливного ведра из древесины собственноручно.
Изготовить простейшее обливное устройство для бани своими силами можно в домашних условиях. Лучший материал для крепежа – нержавеющая сталь, устойчивая к коррозии и повышенной влаге. Весь процесс заключается в следующем: подготовка кронштейнов, шланга, подвод воды с использованием трубы, подсоединение к ней системы контроля над уровнем воды, подготовка деревянной емкости.
Металлической полоски для колец шириной от 2,5 до 4 см, домашний водопад для бани можно изготовить из доски (1 сорта) толщиной в 10 мм. На выходе получится емкость объемом в 10 литров и высотой до 45 см.
Все работы по изготовлению обливной емкости из древесины выполняются в следующем порядке:
- Изготовление зажимов из металлической полоски.
- Запил и шлифовка изделия для устранения неровностей и шероховатостей.
- Вырез углублений в каждом боковом элементе в 3,5 мм с отступом от низа конструкции в 3,5 см. Углубления предусматриваются для фиксации днища изделия.
- Разрез дна в соответствии с подготовленному шаблону. В тоже время диаметр дна должен быть на 10 мм меньше изначального. Верхняя и нижняя часть торцов спиливается для образования окружности.
- Установка дна конструкции с надежной фиксацией.
- Первая сборка емкости. Определяется диаметр донышка.Скрепляются проволокой, нумеруются, все детали поочередно собираются вместе.
- Распил доски на необходимые детали согласно подготовленным шаблоном. Обработка элементов механическим рубанком.
- Заготовка шаблона для изготовления основных боковых деталей (клепок) и дна изделия.
- Замер металлической полоски для изготовления нижнего кольца. На концах проделываются отверстия и соединитель для них. С помощью молотка изделию придается округлая форма.
- Замер верхнего обхвата готовой емкости, изготовление второго кольца. Установка на расстоянии 12 см от верхней части ведра.
- Монтаж к готовому кольцу боковых клепок, расположенных друг против друга, с дополнительной фиксацией зажимами. По такой схеме заполняется весь объем ведра по окружности.
- Зачистка каждой детали и придание им формы трапеции для удобства сборки конструкции.
- Разметка наружной и внутренней стороны на деталях. Под небольшим углом (3 градуса) спил торцов, чтобы при сборе клепок получилась круговая конструкция.
_
Деталь — изделие или его составная часть, представляющие собой одно целое, которое не может быть без разрушения разобрано на более простые составные части (стержень арматурный, шайба, пружина, доска подоконная и т.д.).
Разрез — черт. изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней. Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета. (ГОСТ 2.305-68)
Соответствие — соответствие продукции, процесса или услуги установленным требованиям. (РДС 10-231-93)
Заводское ведро для бани обливное продается с установленной системой контроля. Для этого можно приобрести обычный поплавковый клапан, идентичный тому, который используется в современных сливных бачках. Домашняя конструкция устройства потребует собственными силамий фиксации подобной системы.
Обливное устройство для бани – это оптимальное решение для любителей оздоровительных банных процедур.Освежить тело и получить массу приятных эмоций, оно даст возможность укрепить здоровье.
_
Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.
К тому же деревянная емкость станет прекрасным декоративным элементом любого интерьера. В дальнейшем уже после первого знакомства с подобным устройством, обливаться прохладной водой в дальнейшем уже после посещения домашней парной станет доброй традицией.
(Пока оценок нет)
Теперь давайте рассмотрим обливное устройство для бани и сауны.
В дальнейшем уже после жаркой парилки так хочется остудить разгоряченное тело. Хорошо в случае если рядом есть озеро, речка либо место для установки купели. но далеко не всем так повезло. Вот и придумали любители бани специальное обливное устройство.Моментально опрокидываться на голову, причем выливаться она обязательно должна быстро.Подвижно укрепленную на высоте так, чтобы при нене малых усилиях, вода из емкости выливалась, оно представляет из себя емкость большого объема. По сходству формы чаши это приспособление еще называют обливным ведром, есть еще название — ведро-водопад, а еще в ходу такое: «обливайка».
Принцип действия устройства. Процесс монтажа обливного устройства
Рассмотрим детально принцип действия устройства.

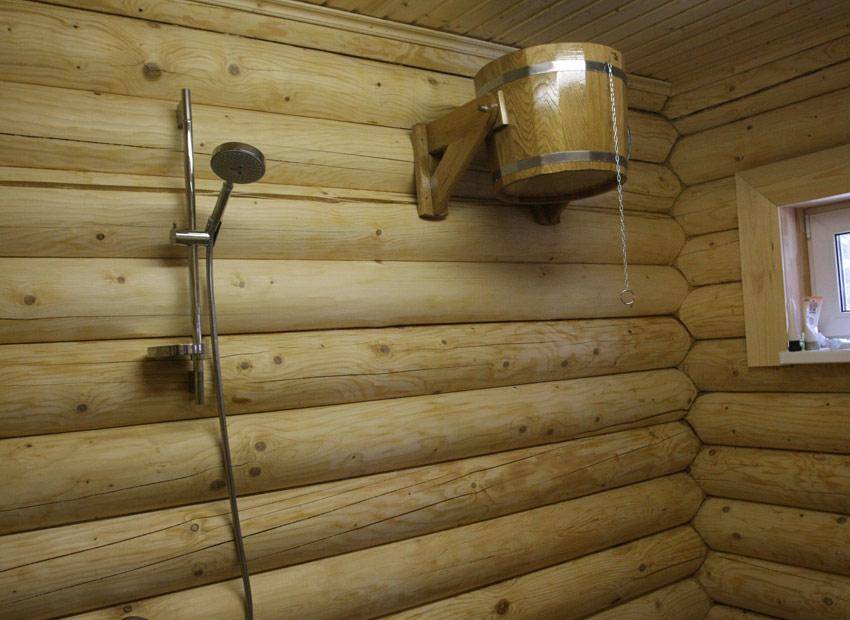

Укрепленный снаружи металлическими кольцами, обливное ведро для бани представляет из себя деревянный резервуар конкретного объема. Готовая конструкция устанавливается в настенном либо потолочном варианте на специальную наклонную систему с помощью металлических кронштейнов.
Монтировать обливное устройство для бани необходимо там, где предусмотрен постоянный доступ к воде и обустроена система слива.
Изделия оснащаются пропускными клапанами, принцип действия которых аналогичен сливной кнопке в унитазном бачке.А в дальнейшем уже после опрокидывания емкости – опускается вниз, в дальнейшем уже после наполнения ведра водой, клапан всплывает в верхнюю часть конструкции.
Для автоматической подачи воды емкость соединяется с водопроводными трубами шлангами гибкого типа.
Технически процедура обливания с использования обливного устройства производится соотвествующим образом: готово к эксплуатации, ведро душ для сауны наполняется водой. Чем сильнее воздействие на веревку, тем больший объем воды выливается на человека.Тянет за веревку, прикрепленную снаружи, в дальнейшем уже после чего емкость опрокидывается и выливает воду, банщик становится под ним.
Теперь давайте рассмотрим более детально процесс монтажа обливного устройства.
К тому же настенное покрытие отличается высокими водоотталкивающими свойствами, нередко ведро для обливания в бане монтируется в моечном отделении, где предусмотрена система подвода и слива воды. Самый простой вариант реализации обливного душа – ручное наполнение ведра водой без необходимости дополнительного подвода воды.
_
Покрытие — верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. (СНиП 2.03.13-88); — верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие именуется чердачным. (СНиП II-26-76); — верхняя ограждающая конструкция, одновременно выполняющая несущие, гидроизолирующие, а при бесчердачных (совмещенных) крышах и при теплых чердаках также теплоизолирующие функции. (ВСН 35-77)
Многие банщики выбирают уличный вариант установки ведра – на стене у входа в баню. Наполнение воды может быть автоматическим (требуется дополнительный подвод воды) или ручным.

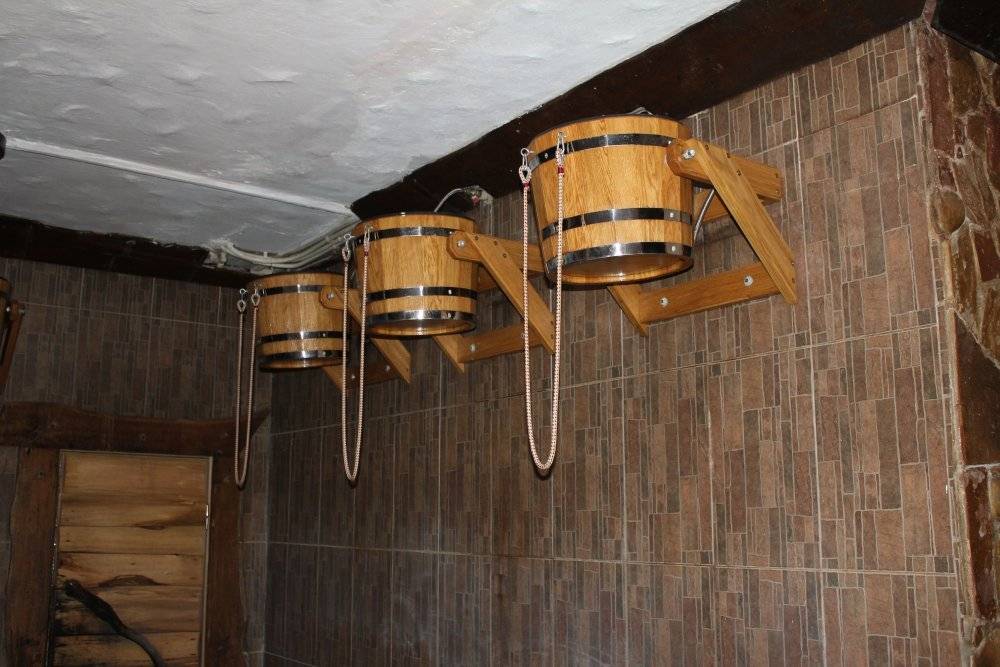

Способные выдерживать вес изделия до 60 кг, для фиксации используются кронштейны.К бокам емкости привариваются ушки-держатели, чтобы создать механизм опрокидывания. Классический способ монтажа предусматривает использование крепежей из нержавеющей стали. Более простой вариант – установка металлического стержня, пронизывающего верхнюю часть емкости насквозь.
Определение оптимальной высоты монтажа
Самый ответственный момент при оборудовании изделия – расчет оптимальной высоты монтажа.Руки подняты вверх, замер высоты, на высокий рост высота определяется в индивидуальном порядке – в положении стоя. На средний рост высота составляет от 200 до 220 см. К значению добавляется размер ведра (высота от основания до верхней точки).
_
Положение — логическая единица содержания нормативного документа. (СНиП 10-01-94)
Подведение воды к месту монтажа
Когда водопроводная труба прокладывается на высоту фиксации ведра, более сложный способ установки системы предусматривает подготовительное подведение воды. На расстоянии 120–150 см устанавливается водяной кран.
Далее к трубе подсоединяется шланг в оплетке из нержавейки либо резины. Свободный конец подводится к поплавковому клапану, который контролирует уровень воды в емкости.
_
Уровень воды — высота поверхности воды в водном объекте над условной горизонтальной плоскостью сравнения. (ГОСТ 26775-97)
На этом предварительный этап завершается, в дальнейшем уже после чего можно приступить к тестированию готовой системы.
Рекомендации
Советы профессионалов:
Для изготовления выдра лучше использовать лиственницу.
Важно покрыть деревянные поверхности специальным антисептиком, чтобы защитить их от гнили, плесени, грибка.
Необходимо регулярно проверять целостность ведра. Нельзя надолго оставлять его без воды.
Нет смысла устанавливать большую емкость, если баню посещает 1–2 человека.. Количество креплений зависит от объема емкости
Количество креплений зависит от объема емкости.
Далеко не в каждой бане достаточно места для размещения большой бочки с водой, бассейна или душевой кабинки. Чтобы обливаться холодной жидкостью, можно установить обливное ведро. Это позволит сделать банные процедуры более приятными. Благодаря простоте конструкции ведро можно собрать и установить самостоятельно.
