Установка печи в бане с выносной топкой

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

  • обустройство фундамента или негорючего основания;
  • установка каменки;
  • вывод трубы дымохода на крышу;
  • обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
отрегулировав глубину реза, вырезают проем в полу

Здесь важно вытащить все гвозди и не повредить лаги;
на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

  • Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
  • Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
  • Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

В показанном варианте хозяин предпочел заложить проем кирпичом

  • При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
  • Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
  • От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
  • Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Выбор места для печи

Самым правильным решением станет изначальное проектирование бани с учетом всех помещений и расположения печки. Если есть возможность отапливать все прочие комнаты от другого источника, её размещают в парилке. Если нет, рассматривают вариант, как установить печь в бане с топкой из предбанника, чтобы она обогревала и его, и моечное отделение. Для этого в перегородке между этими отделениями предусматривают проем, который впоследствии обкладывается вокруг топливника огнеупорными материалами.

Проект бани с парилкой и душевойИсточник sk-ac.ru

Оба варианта имеют свои положительные и отрицательные стороны:

  • Установка в парилке позволяет контролировать работу печи, не прерывая банных процедур. Но топка и пространство перед ней занимают лишнее место, при таком размещении быстрее сгорает кислород в помещении, что требует устройства вентиляционной системы. А самое главное – приходится организовывать автономное отопление предбанника, раздевалки, санузла и других комнат бани либо проводить его из дома.
  • Второй вариант намного более эффективный и экономичный, так как установить печку в баню с топкой в предбанник не намного сложнее, а плюсов получается больше. В парной сохраняется нормальный микроклимат и освобождается полезная площадь, от одной печи греются все помещения. Но банные процедуры приходится прерывать, чтобы подкинуть дрова в топку.

Однако удобство не единственный и не самый важный критерий выбора подходящего места для теплового агрегата. Гораздо актуальнее стоит вопрос пожарной безопасности.

Правильная схема углового размещенияИсточник banyabest.ru

В первую очередь следует решить, как, в каком месте вывести через кровлю дымовую трубу. Лучше всего, если она будет присоединяться к печке по прямой, без лишних колен и поворотов.

При размещении в углу или у одной стены, нужно соблюдать правила, как установить печь в бане с топкой из предбанника в деревянном срубе. Расстояние от металлического корпуса до стен из горючих материалов должно быть не менее 50 см с любой стороны. Уменьшить его можно при условии изоляции стен огнеупорными щитами. Это могут быть листы минерита, асбокартона или базальтового картона, а также облицовка керамической плиткой или экран из красного керамического кирпича.

Изоляция стен плитами минерита перед установкой печиИсточник bg.aviarydecor.com

От дверцы топки до входной двери следует соблюдать расстояние не менее 120 см. А перед топкой обязательно уложить притопочный металлический лист либо облицевать пол плиткой.

Все эти моменты проще предусмотреть на этапе проектирования. Если это не было сделано, задача усложнится, а вариантов для удобного размещения печи останется меньше.

Шестой этап: монтаж трубы

Желательно, чтобы в этой конструкции предусматривалось минимальное число колен. Идеальный вариант – прямая дымовая труба. При этом ее высота должна составлять не менее 5 м – расчет ведется от устья до решетки.

Также, если выполняется установка металлической печи в бане своими руками, то следует тщательно подойти к расчетам длины части трубы. которая будет возвышаться над поверхностью кровельного покрытия. В частности, ее расположение должна иметь следующие параметры:

  • не менее 50 см над поверхностью кровельного покрытия>>
  • не менее 50 см над кровельным коньком кровли. При этом сама труба должна располагаться на удалении от конька или парапета не менее 150 см;
  • не ниже кровельного конька. если удаление от него варьируется от 150 до 300 см.

Трубу дымохода необходимо выводить так, чтобы она превышала уровень кровли пристроенных к бане более высоких домов

Важно предусмотреть и огнеупорную защиту кровли бани, если она реализована из легкогорючих материалов. В этом случае трубу следует обеспечить искроуловителем

Его делают из металлического сетчатого полотна, в котором ячейки имеют размеры не больше 0,5×0,5 см. Кроме этого, в зоне прохождения трубы сквозь потолок нужна разделка. По сравнению с потолочным перекрытием разделка должна иметь толщину на 7 см больше. В то же время делать жесткие соединения печной разделки с каркасом бани нельзя.

Этап первый: выбор печи

При оснащении бани выбор стоит перед двумя разновидностями печей – кирпичной и металлической. При всех достоинствах первого варианта железные заводские агрегаты выигрывают в практичности и, как правило, безопасности. Вместе с этим металлическая конструкция проще в монтаже и содержании.

Далее возникает вопрос относительно выбора модели печи. Решать его следует, основываясь на следующих данных:

  • Объем парилки>>
  • Качество теплоизоляции в бане;
  • Площадь смежных помещений. для которых также потребуется отопление;


Планируемые температурно-влажностные показатели>>
Время на прогрев и остывание;

Количество людей. которые будут пользоваться баней одновременно.

При сопоставлении площади парилки и обслуживающего теплового объема печки необходимо также учитывать следующие данные: 1 м2 не имеющего изоляцию камня, кирпичных материалов или стекла потребует повышения мощности агрегата, которая в результате будет соответствовать повышению объема в парилке приблизительно на 1,2 м3.

В случае, если оборудуется деревянная баня установка печи должна осуществляться с расчетом на повышение мощности для парилки, объем которой, в свою очередь, увеличивается в 1,5 раза.

Пошаговая инструкция установки защитных экранов на стены и каменки.

Разберем вариант установки печи с выносной топкой:

1. На поверхности стены размечают место прохода удлинителя топочного отсека. Паз должен быть больше натуральных габаритов детали на 200-300 мм. По углам высверливают отверстия большим сверлом и вырезают полость по черте разметки.

2. На месте прохода дымохода сквозь конструкцию крыши выполняют паз для установки проходной муфты. Можно вывести трубу сразу сквозь стену на улицу, но это не всегда возможно и удобно.

3. На размеченные места размещают отдельные детали печи и корректируют отверстия в стене и крыше. Затем размечают места крепления топки и муфты дымохода, высверливают тонким сверлом для захода саморезов.

4. По уровню устанавливают печь, в комнате отдыха саморезами закрепляют приемную часть выносной топки с дверцей. Отдельные части скрепляют между собой. Отверстие в перегородке обкладывают керамическим или простым кирпичом и заполняют оставшееся пространство до металла слоем теплоизоляции. Не рекомендуют использовать плиты асбеста – при нагреве и высокой влажности, материал выделяет вредные вещества для здоровья человека.

5. На поверхности стен и перегородок с помощью саморезов по дереву закрепляют обрештовку, заполняют свободные расстояния базальтовой ватой и крепят защитные экраны с зеркальной наружной поверхностью или кладут простую керамическую плитку. Зеркальная поверхность будет отражать тепло, способствовать быстрому обогреву парной. Но можно просто обложить стены кирпичом, плиткой, плитами ЦСП и другими материалами – главное, чтобы они не боялись сырости.

Врезка в стену

При установке печи между смежными комнатами бани следует строго придерживаться требований пожарной безопасности. Проще, когда монтаж запланирован на этапе строительства, тогда часть стены выполняют из кирпича или другого материала, не способного к воспламенению. Определяют величину проема исходя из мощности печи и ее габаритов. Точные параметры обязательно указываются в рекомендациях производителя по установке. При желании изменить указанные размеры по техническим или эстетическим соображениям, делать это можно только в сторону увеличения.

Для установки в бане самодельных печей применяют усредненные нормы:

  • минимальный промежуток между удлиненной топкой и горючим материалом без защиты – 38 см, оптимально оставить 50 см.
  • при защите стены теплоизоляционным материалов виде асбеста, гипса или базальтовой ваты, оставляется расстояние 25-36 см.

Как врезать печь в стену

Перед тем, как установить печку в бане между двумя помещениями, следует подумать о пожаробезопасности конструкции. В случае, если вы решили устанавливать печь подобной конструкции еще на этапе проектирования бани, то в процессе строительства можно часть стены около будущей печи сделать кирпичной.

Важно! Расстояние от печи до горючих перекрытий нужно рассчитывать, исходя из мощности конструкции, а также типа.

Если вы приобрели готовую печь в магазине, то в прилагающихся к ней документах содержится вся необходимая информация о расстояниях и необходимых отступах при строительстве. Данных расчетов нужно придерживаться неукоснительно.

Если необходимо отклониться от рекомендуемых чисел, то расстояния можно лишь увеличивать, однако ни в коем случае не уменьшать.

В случае с самодельными печами, нужно придерживаться общепринятых средних значений:

  • Если ближайшие к печи горючие перекрытия не имеют дополнительной изоляции, то расстояние между ними должно быть не менее 36 см, однако лучше увеличить данный показатель до 50 см;
  • В случае с защищенным теплоизолирующим слоем горючими перегородками, промежуток до печи может быть не менее 25 см, для более мощных печей – 35 см.

Промежуток, оставленный между печью и деревянной стеной, прокладывается кирпичом по всему периметру, однако он также не прилегает вплотную к топливному механизму. Размер требуемого зазора указан в инструкции, обычно он не меньше 25 мм. Данное расстояние заполняется базальтовой ватой или другим утеплителем, только не стекловатой. Дело в том, что она способна выдерживать температуру лишь до 350 градусов, а при более высокой начинает плавиться и терять свои свойства.

Информация. Для подобных промежутков с критической температурой следует использовать утеплитель, рабочая температура которого 800-1000 градусов.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

  • место для монтажа печи лучше продумать на этапе строительства помещения;
  • перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;

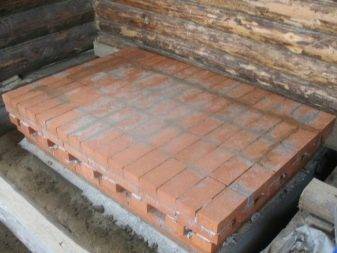

  • укладывается кирпичами площадка под печь;
  • в районе дверцы топки на полу крепится металлический лист;
  • конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
  • перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
  • между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

  • Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
  • Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
  • Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.
  • Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
  • На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
  • Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
  • Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
  • После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Фундамент кирпичной печи

Учитывая, что вес стандартного кирпича и раствора на нем – это около 4 кг, по этой причине печь требует весьма основательного фундамента. Кроме того, высокая температура топки способна прогреть любой материал даже значительной толщины, она длительное время воздействует на окружающие слои почвы. Поэтому фундамент самой печи не должен контактировать с материалом фундамента бани. Чтобы избежать осадки печи, его следует термоизолировать минеральной ватой.

Фундамент обязательно гидроизолировать материалом типа рубероид. Когда кладут листы гидроизоляции, их края загибают и промазывают глиной таким образом, чтобы обмуровка была толщиной более полутора сантиметров. Обязательно необходимо смонтировать гидрозащиту на уровне слег и досок пола, между кирпичами стенки печки и досками, обязательно положив поверх металлический и асбестовый листы.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

  • место для монтажа печи лучше продумать на этапе строительства помещения;
  • перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
  • укладывается кирпичами площадка под печь;
  • в районе дверцы топки на полу крепится металлический лист;
  • конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
  • перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
  • между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

  • Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
  • Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
  • Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.
  • Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
  • На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
  • Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
  • Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
  • После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Преимущества моделей с наружной топкой

Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:

  • Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
  • Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
  • Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.

Как правильно установить печь в бане

Грамотная установка печи в бане предусматривает соблюдение правил пожарной безопасности. Существующие нормы ППБ оговаривают необходимость противопожарных разрывов, изоляции примыкающих к корпусу и дымоходной трубе стен, а также негорючего основания для установки.

В каком месте поставить печку в бане

На выбор места для размещения банной печи влияют несколько факторов:

Тип конструкции – установка железной банной печи с выносной топкой в баню несколько ограничивает возможность выбора места для размещения. Современные модели оснащаются телескопическим топливником. При необходимости, можно увеличить длину топки, подогнав размер под толщину перегородки.

Некоторые владельцы ставят печку, углубляя ее на 10-15 см., что позволяет увеличить теплоотдачу и температуру нагрева полового покрытия. Решение отличается эффективностью. Но, установка печи существенно ниже уровня пола, хотя и возможна теоретически, неудобна. Придется делать приямок достаточных размеров, чтобы появилась возможность закладывать дрова в топку из нее.

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.

Расстояние от печки до стены бани

В ППБ указаны пожаробезопасные расстояния – разрывы, предотвращающие возможное возгорание. В нормах указано:

Между корпусом печи и стеной из горючего материала оставляют разрыв в 110 – 125 см. После теплоизоляции, расстояние сокращают до 50-80 см.

Противопожарные нормы указывают минимальное расстояние до сгораемых предметов от корпуса печки. Все остальные предметы: полки, деревянные перегородки и стены, удаляют не менее чем на 110 см.

Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.

Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

После установки отопителя и защиты стен, переходят к монтажу дымохода.

Монтаж печной трубы в бане

Существуют основные рекомендации по монтажу печной трубы. Температура дымовых газов достигает 450-550°С. Обычная металлическая труба разогревается докрасна.

Выбор типа дымохода

Для подключения банной печи применяют керамические и утепленные сэндвич-трубы из нержавеющей стали. Каждый вариант имеет свои преимущества и целевое предназначение:

Керамика – дымоход применяют для внутреннего подключения. Труба проходит через плиту перекрытия и кровлю. Преимущество керамики – долговечность, устойчивость к агрессивной и кислотной среде, практически полное отсутствие появления конденсата.

Постройка под печь из кирпича

Для печки из кирпича, которую планируется установить в бане, основание сооружается по более серьезной технологии, ведь вес такой конструкции намного больше, чем предыдущей, в связи с чем, и фундамент под нее нужен более мощный и стойкий.

В этом случае учитывается и глубина промерзания почвы, что не делалось в предыдущем варианте. А если этот момент упустить и построить фундамент на меньшей глубине, чем необходимо, то через небольшой отрезок времени он начнет деформироваться, трескаться, отклонится от вертикальной оси.

Основание под кирпичную печку для бани сооружается в таком порядке:

Первым делом определяется глубина промерзания грунта. От этого зависит, какой глубины будет котлован, который выкапывается ниже ее уровня. Его размеры должны быть больше на 10 – 15 см с каждой стороны, чем размеры будущего основания. Например, если планируется заливать фундамент, размеры которого составляют 100 на 60 см, то яма будет 120-130 см на 80-90 см. Этот запас позволит без затруднений установить опалубку и усилить основание гравием или песком, что послужит дополнительной защитой от подвижек грунта.
Когда котлован готов, в него засыпается песок, который будет исполнять роль подушки для фундамента. Песчаная подушка, для уплотнения, несколько раз поливается водой, при необходимости досыпаются новые порции песка. На выходе слой должен иметь толщину 15 – 20 см.
После того, как вода уйдет, выкладывается слой камней или битого кирпича. Его необходимо утрамбовать и засыпать песком. Для того чтобы песок максимально заполнил пустоты между камнями или кусками кирпича, его поливают водой в несколько заходов. Когда песок перестанет уходить, можно прекращать полив и приступать к следующему шагу. Примерная толщина слоя камней должна быть 25 – 30 см.
Далее в яму засыпается и утрамбовывается слой щебня.
Теперь можно сооружать опалубку. Для этого используется доска толщиной 4 см. Пространство внутри опалубки, и размеры будущего фундамента должны соответствовать друг другу. Чтобы выставить опалубку ровно используется строительный уровень. Конструкция надежно закрепляется, а внутри нее устанавливается металлический каркас. Расстояние между досками и каркасом должно быть примерно 5 см.
Далее идет заливка бетоном пространства внутри опалубки. По ходу добавления раствора нужно использовать деревянный брус для утрамбовки. Пространство заполняется полностью, чтобы слой находился на уровне верхних граней опалубки. Выполняется стяжка и удаление лишнего раствора. Сооружение оставляют на несколько дней для застывания. Поверхность залитого бетона должна находиться на нулевом уровне бани (уровень чистого пола)

На это необходимо обратить внимание при сооружении опалубки.
После высыхания бетона можно снимать опалубку. Также необходимо расплавить гудрон и обрабатывать ним все поверхности бетона

Это надо сделать несколько раз. Пространство между стенками ямы и бетоном необходимо засыпать песком или гравием. Далее сооружение накрывается пленкой, и работа приостанавливается.
Через неделю можно начинать кладку банной печи.

Особенности конструкции с выносным топливным каналом

Чаще всего отопительные приборы с выносной топкой выполняются из стали или чугуна. При этом они имеют несколько иное устройство, нежели классическая печка. Новым элементом здесь является выносной канал, который изготавливается из нержавейки. В зависимости от размера печи его приваривают к корпусу или же изготавливают в съемном варианте.

Благодаря этому дополнительному элементу дверцу топки можно установить в соседнем помещении или прямо на улице. В результате становится возможным обогревать сразу два помещения, не думая о том, где хранить дрова в парной, а также защитить помещение, где находятся люди, от проникновения дыма.

Чаще всего выносной канал имеет форму прямоугольника или пирамиды, причем в месте крепления дверцы он имеет более широкую горловину в отличие от топки. Гораздо больше преимуществ имеется у печей с панорамным стеклом на дверце — этот элемент не только украшает их, но и дает возможность следить за количеством топлива без открывания. Благодаря наличию топочных каналов и обдува стекла решается проблема оседания копоти внутри печки.

Саму конструкцию сооружают на специальном фундаменте рядом с перегородкой, обязательно устраивая промежуточный слой в виде термоизоляции. Ее можно укладывать в любой стороне от двери. Конечный выбор зависит от размера и формы помещения. Отопительный прибор, в котором предусмотрена топочная дверца, экономит пространство парилки, так как его можно установить в любом подходящем для этих целей месте.

Иногда выносная топка может быть установлена на улице. Хотя это не так удобно, поскольку хозяину придется выходить из бани, чтобы подкинуть в топку очередную порцию топлива. Подобный вариант установки топки в первую очередь востребован в коммерческих саунах, так как в них определенному человеку поручают следить за работой топки. Этот метод монтажа могут выбрать и жители южных регионов, где в летние месяцы становится очень жарко, а из-за наличия внутри бани выносной топки температура еще больше повышается.

Также подобный вариант целесообразен для печи, которая топится углем. Это топливо обеспечивает слишком сильный жар, к тому же оно является источником грязи. Поэтому, чтобы поддерживать чистоту в помещении парилки, проще сходить на улицу и подкинуть очередную порцию топлива. Серьезных неудобств это доставить не должно, ведь продолжительность горения угля гораздо больше, нежели дров.

Возведение фундамента

В процессе установки печи в бане своими руками многие задаются вопросом о необходимости обустройства фундамента. Конечно, металлическая конструкция достаточно легкая, и можно ограничиться одним из защитных оснований, описанных выше, однако обезопасить себя более надежным фундаментом все-таки лучше.

Важно! Качественный и ровный фундамент позволяет продлить срок службы печи, так как при наличии самых незначительных перекосов металлические конструкции быстро ломаются.

Можно возвести основание для печи прямо на деревянном полу:

  1. Первым делом производится полный замер печи. Далее полученные данные переносятся прямо на деревянные половицы при помощи мела. Полученный прямоугольник расширяют при помощи метровой линейки. Делается это так, чтобы в итоге со стороны топки металлический лист выглядывал на 50 см, а с других сторон – на 5-10 см;
  2. Если планируется установка печи в бане с выносной топкой, то на данном этапе в перегородке вырезается проем для печи;
  3. Далее необходимо взять плиту из негорючих материалов и вырезать ее по размерам, представленным на нарисованном мелом прямоугольнике. Готовую вырезанную часть необходимо прикрепить на расчерченный участок при помощи саморезов;
  4. Огнеупорный кирпич помещается в воду для намокания, параллельно готовится раствор для кладки. После того, как раствор готов, можно приступать к укладке кирпича. Необходимо создать два ряда, поверх которых приклеивается лист из нержавеющей стали. Кстати, в качестве клея следует использовать специальный термостойкий.

Данный вариант подходит для прочных бань с небольшими металлическими печками.

Однако если конструкция довольно массивная, а сами перекрытия не слишком надежны, лучше всего возвести полноценный фундамент.

Делать это следует еще в процессе строительства банного сооружения, поскольку установка фундамента в уже готовой бане влечет за собой некоторое количество демонтажных работ.

Итак, фундамент для установки печи в деревянной бане возводится следующим образом:

  1. Первым делом нужно вырыть котлован, размеры которого должны превышать габариты печи. Глубина котлована определяется посредством уровня промерзания грунта, то есть как только вы дошли до него – можно прекращать рыть;
  2. После этого грунт вручную уплотняется и плотно засыпается гравием, минимальный слой которого равен 20 см;
  3. Поверх гравия необходимо разместить гидроизоляционный слой в виде рубероида или плотной полиэтиленовой пленки;
  4. После подготовки основы нужно изготовить каркас. Для этого используются прутья арматуры. Между поверхностью котлована и стенками каркаса должен оставаться отступ в 5 см;
  5. Далее замешивается бетонный раствор и заливается в котлован. Стоит учитывать тот факт, что от верхней точки бетонного пола до чистового покрытия должен быть предусмотрен отступ в 20 см;
  6. Поверх бетона при помощи битумной мастики крепится двойной слой рубероида.

Дальнейшие работы можно проводить лишь через 20-30 дней, дабы дать бетону полностью высохнуть.

Средства пожаротушения и личная безопасность

Бани и сауны необходимо оснащать огнетушителями с маркировкой А (для твердых поверхностей). Подойдут водные, воздушно-пенные, воздушно-эмульсионные и порошковые приспособления.

Помещение бани допускается оснащать автоматическими или ручными системами тушения огня. В саунах оправданы дренчерные или спринклерные оросители. В предбаннике или раздевалке можно поставить извещатели или устройства обнаружения дыма.

С целью личной безопасности необходимо:

  1. Не закрывать печку различными предметами.
  2. Контролировать температуру пара и циркуляцию воздуха;
  3. Не находиться в бане при повышенном давлении или приняв алкоголь.
  4. Использовать специальные аромамасла, предназначенные для бань.
  5. Не класть одежду на печку для просушки.

Температура воздуха в парилке устанавливается индивидуально.

Итог

Установка печи в бане на деревянный пол – процесс весьма ответственный, который требует строго соблюдения правил пожаробезопасности и СНиП.

От грамотного обустройства оборудования зависит не только качество дальнейшего функционирования бани, но и общая безопасность как посетителей бани, так и самого сооружения.

Перед тем, как установить печь в баню с топкой, следует тщательно все обдумать и убедиться в своих возможностях и компетентности.

Если есть сомнения по поводу того, справитесь ли вы, лучше всего обратиться к профессионалу. Только опытный мастер сможет в кратчайшие сроки обустроить функциональную и качественную баню с безопасным печным механизмом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

один × один =

Adblock
detector
