Установка деревянного окна в бане

Конструкции

И начнем мы с конструкции окон. Это наиболее важная часть, разобравшись с которой вы сможете делать осмысленный выбор.

Спаренная рама с двойными стеклами

Эта конструкция знакома всем нам еще с советских времен. Две рамы с одинарными стеклами соединяются в единое целое, которое открывается одновременно. Но при этом рамы можно открывать и независимо, если освободить от фиксации – это нужно для мытья окон. Заметим, что были и варианты, где возможность независимого открывания отсутствовала, потому что рамы скреплялись болтами.

Появление этой конструкции было прогрессом по сравнению с одинарными рамами, потому что создавалась воздушная прослойка между двумя стеклами, которая существенно снижала теплопотери. Однако герметичности при этом добиться не удавалось – проектировщики оставляли большой допуск. Приходилось зимой заклеивать окна бумажными лентами, чтобы ликвидировать сквозняки из-за щелей в них.

Сегодня нет никакой необходимости ставить подобные окна ни дома, ни в бане. Разве что только они окажутся крайне дешевыми. Но и это вряд ли, потому что производители уже перестроились на новые технологии, и спаренная рама с одинарными стеклами уже не изготовляется (ну, может кто-то где-то еще их и делает на старом оборудовании).

ВЫВОД! Мы считаем, что высокие теплопотери оконных переплетов советского образца делают их непригодными для бань.

Со стеклопакетом

А вот деревянные окна со стеклопакетом для бани более чем уместны. Как раз их и стоит ставить. Но сначала предыстория.

Описанный выше советский оконный блок – предтеча стеклопакета. Инженеры-конструкторы усовершенствовали его, добившись герметичности. Два стекла, разделенные дистанционной рамкой на расстояние от 1,4 см и более, образуют замкнутый контур, скрепленный герметиком.

Между стеклами создается изолированная газовая прослойка, поэтому позже возникли варианты, где обычный воздух либо заменяется на инертный газ, либо там создается вакуум. Оба варианта снижают теплопередачу и повышают шумоизоляцию.

Революцией в оконной промышленности стало появление пластиковых окон. Поливинилхлорид заменил дерево. Радовались все – и производители, и потребители. Мы не станем углубляться в эту тему, скажем только, что недостатков у ПВХ в итоге оказалось предостаточно, поэтому стеклопакет выжил, а материалом рамы снова стало дерево.

Деревянный профиль не пустотный, как у пластика, а сделан из массива. Но форма его та же, что у пластика. Он точно также позволяет устанавливать одно- и многокамерные стеклопакеты, а вы знаете, что с увеличением количества камер (= газовых или вакуумных прослоек между стеклами) растет теплозащита и шумоизоляция. (Заодно растет и цена ).

СОВЕТ! Выбирая количество пакетов, ориентируйтесь на местность, в которой живете – смотрите на то, сколько пакетов обычно ставят в домах, чтобы комфортно пережить зиму.

Прежде чем перейти к следующей разновидности, уточним одну вещь: независимо от количества стеклопакетов, все они устанавливаются в одну раму. Но не обязательно, чтобы рама была одна.

Двойные рамы

Если стены достаточно толстые, возникает возможность для еще одного инженерного хода: поставить в проеме две независимые рамы, то есть открывающиеся сами по себе. При этом между ними тоже создается дистанция – еще один газовый промежуток, но не герметичный. Окна для бани из дерева могут быть и такими тоже.

НА ЗАМЕТКУ! В каждой из таких двойных рам можно поставить как одинарное стекло, так и стеклопакет, причем сам стеклопакет может быть и однокамерный, и двухкамерный.

На практике часто встречаются двойные конструкции с одинарным стеклом, вставленным во внутреннюю (обращенную к помещению) раму, и однокамерным пакетом в наружной. При необходимости повышенной теплоизоляции внутренняя тоже может быть со стеклопакетом.

Главным недостатком этого варианта является его стоимость. Хотя для парилки где-нибудь в Сибири – самое то. Кроме того двойные рамы хороши для борьбы с конденсатом.

Как правильно вставить деревянное окно в бане

Перед тем как установить окно в бане, обмеряют проем, предварительно очищенный от мусора: это позволит определить габариты и конфигурацию окна. Обмеры осуществляют строительным уровнем, лазерной рулеткой или отвесом. Лучше всего отбить по противоположным сторонам проема по две горизонтали и вертикали. При монтаже, как правило, ориентируются на меньшую цифру. Кроме того, до того как вставить окно в баню, необходимо учесть зазоры в 1—2 см сверху и по сторонам, а также 5—6 см снизу. Устанавливать деревянное окно в бане из кирпича или бетона можно одним из трех способов: на анкера, с применением монтажных колодок и на дюбели.

Установка окон из древесины на анкера подходит для перекошенных проемов с неправильными габаритами. Анкера — это специальные пластины из металла с монтажными отверстиями. Анкера крепят саморезами за концы к раме так, чтобы они смотрели внутрь (впоследствии они будут скрыты за установленными откосами). Раму с анкерами монтируют в проем и выравнивают при помощи монтажных колодок. После этого через отверстия в анкерных пластинах отмечают на стенах места сверления анкера дюбелями. Колодку вынимают, образовавшиеся щели заполняют выбранным утеплителем, монтируют подоконник и обустраивают откосы.

Монтажные колодки — это кусочки рейки или доски, по толщине равные зазору между коробкой и оконным проемом. Сначала монтируют опорные колодки, а затем распорные. Когда раму окончательно выровняют, их устраняют по одной и заполняют оставшиеся после них отверстия строительным силиконом. Затем возвращают обратно и закрепляют силиконом, как клеем. Далее колодки и зазоры заполняют монтажной пеной. Наплывы пены после застывания срезают, монтируют подоконник и откосы.

Установка окон из древесины на дюбели — наиболее универсальный и самый надежный способ, который подходит для всех банных помещений.

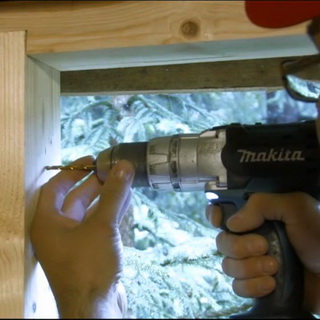

В раме делают отверстия под крепеж. Крайние из них должны находиться на расстоянии 15—20 см от углов, остальные — равномерно между ними. Шаг между отверстиями — до 60 см. Длина дюбелей рассчитывается по следующей формуле: L = ширина зазора + толщина рамы + 80 мм.

Деревянную раму монтируют в проем и выравнивают, применяя строительный уровень и монтажные колодки. Через отверстия в рамах отмечают на стенах места, где впоследствии будут отверстия для гильз дюбелей. Затем раму отставляют в сторону и бурят отверстия в стенах глубиной, равной длине гильзы, + 30 мм. Загнав дюбели в отверстия, возвращают раму в проем, а гвозди в гильзы. Колодки вынимают и заполняют любым материалом естественного происхождения, подходящим для бани: мхом, джутом, льняным волокном и т. д.

Монтаж окон в деревянной бане имеет свои особенности, поскольку и сруб, и брус дают усадку. В первый год строение высотой 3 м, оседает приблизительно на 3—5 см. Еще в течение 5—6 лет продолжает оседать, да и весь период эксплуатации постоянно деформируется, то разбухая, то ссыхаясь. Поэтому, если оконная коробка установлена впритык к проему, с течением времени венцы из дерева станут давить на нее, что вызовет разрушение стекла и рамы. Чтобы избежать подобного, коробку крепят на обсаде (окосячке) — это дополнительная коробка, которая берет на себя вес оседающего банного сруба.

Установка деревянных окон с использованием окосячки начинается с обмера проема. Он должен быть больших размеров, чем при установке окна в бане из бетона или кирпича

Для обсады используют бруски 100 × 150 мм (важно учитывать при расчете размеров окна). Зазоры между обсадой и проемом по бокам должны составлять 20 мм, а сверху — как минимум 70 мм

Обсаду при установке деревянного окна в бане своими руками крепят двумя способами: с использованием закладного бруска или шипа. Если применяется закладной брусок, то по бокам оконного проема пробуривают отверстия-пазы, в них укладывают теплоизоляционный материал, после чего вставляют бруски. Затем прикрепляют боковые стенки — обсады к брускам при помощи гвоздей или саморезов.

При креплении с применением шипа, сбоку оконного проема выпиливают шипы, а на стойках обсады — пазы. Окосячку надевают на проем, при необходимости ее можно с легкостью разобрать. Затем окно прикрепляют саморезами только к окосячке. Если не хочется проделывать отверстия в коробке, то для крепления можно применить анкерные пластины.

Как правильно вставить деревянное окно в бане

Перед тем как установить окно в бане, обмеряют проем, предварительно очищенный от мусора: это позволит определить габариты и конфигурацию окна. Обмеры осуществляют строительным уровнем, лазерной рулеткой или отвесом. Лучше всего отбить по противоположным сторонам проема по две горизонтали и вертикали. При монтаже, как правило, ориентируются на меньшую цифру. Кроме того, до того как вставить окно в баню, необходимо учесть зазоры в 1—2 см сверху и по сторонам, а также 5—6 см снизу. Устанавливать деревянное окно в бане из кирпича или бетона можно одним из трех способов: на анкера, с применением монтажных колодок и на дюбели.

Установка окон из древесины на анкера подходит для перекошенных проемов с неправильными габаритами. Анкера — это специальные пластины из металла с монтажными отверстиями. Анкера крепят саморезами за концы к раме так, чтобы они смотрели внутрь (впоследствии они будут скрыты за установленными откосами). Раму с анкерами монтируют в проем и выравнивают при помощи монтажных колодок. После этого через отверстия в анкерных пластинах отмечают на стенах места сверления анкера дюбелями. Колодку вынимают, образовавшиеся щели заполняют выбранным утеплителем, монтируют подоконник и обустраивают откосы.

Монтажные колодки — это кусочки рейки или доски, по толщине равные зазору между коробкой и оконным проемом. Сначала монтируют опорные колодки, а затем распорные. Когда раму окончательно выровняют, их устраняют по одной и заполняют оставшиеся после них отверстия строительным силиконом. Затем возвращают обратно и закрепляют силиконом, как клеем. Далее колодки и зазоры заполняют монтажной пеной. Наплывы пены после застывания срезают, монтируют подоконник и откосы.

Установка окон из древесины на дюбели — наиболее универсальный и самый надежный способ, который подходит для всех банных помещений.

В раме делают отверстия под крепеж. Крайние из них должны находиться на расстоянии 15—20 см от углов, остальные — равномерно между ними. Шаг между отверстиями — до 60 см. Длина дюбелей рассчитывается по следующей формуле: L = ширина зазора + толщина рамы + 80 мм.

Деревянную раму монтируют в проем и выравнивают, применяя строительный уровень и монтажные колодки. Через отверстия в рамах отмечают на стенах места, где впоследствии будут отверстия для гильз дюбелей. Затем раму отставляют в сторону и бурят отверстия в стенах глубиной, равной длине гильзы, + 30 мм. Загнав дюбели в отверстия, возвращают раму в проем, а гвозди в гильзы. Колодки вынимают и заполняют любым материалом естественного происхождения, подходящим для бани: мхом, джутом, льняным волокном и т. д.

Монтаж окон в деревянной бане имеет свои особенности, поскольку и сруб, и брус дают усадку. В первый год строение высотой 3 м, оседает приблизительно на 3—5 см. Еще в течение 5—6 лет продолжает оседать, да и весь период эксплуатации постоянно деформируется, то разбухая, то ссыхаясь. Поэтому, если оконная коробка установлена впритык к проему, с течением времени венцы из дерева станут давить на нее, что вызовет разрушение стекла и рамы. Чтобы избежать подобного, коробку крепят на обсаде (окосячке) — это дополнительная коробка, которая берет на себя вес оседающего банного сруба.

Установка деревянных окон с использованием окосячки начинается с обмера проема. Он должен быть больших размеров, чем при установке окна в бане из бетона или кирпича

Для обсады используют бруски 100 × 150 мм (важно учитывать при расчете размеров окна). Зазоры между обсадой и проемом по бокам должны составлять 20 мм, а сверху — как минимум 70 мм

Обсаду при установке деревянного окна в бане своими руками крепят двумя способами: с использованием закладного бруска или шипа. Если применяется закладной брусок, то по бокам оконного проема пробуривают отверстия-пазы, в них укладывают теплоизоляционный материал, после чего вставляют бруски. Затем прикрепляют боковые стенки — обсады к брускам при помощи гвоздей или саморезов.

При креплении с применением шипа, сбоку оконного проема выпиливают шипы, а на стойках обсады — пазы. Окосячку надевают на проем, при необходимости ее можно с легкостью разобрать. Затем окно прикрепляют саморезами только к окосячке. Если не хочется проделывать отверстия в коробке, то для крепления можно применить анкерные пластины.

Важные моменты

До того как заказывать или делать новые окна, следует продумать способ их крепления и механизм открывания.

Крепление

В деревянной бане возможен лишь один способ крепления: к обсаде через раму. В кирпичном здании все несколько сложнее. Так, если там имеются закладные, а проем не слишком «повело», то желательно крепить новые окна таким же методом.

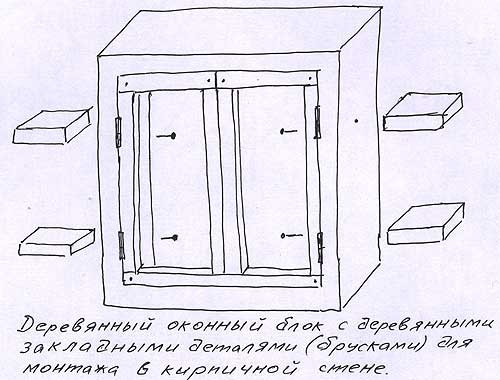

Деревянный оконный блок с деревянными закладными деталями(брусками) для монтажа в кирпичной стене

Определяется этот момент разностью диагоналей проема: если этот показатель не превышает 1 см на 100 см диагонали, значит, можно фиксировать насквозь. Если разность большая, конструкцию следует крепить при помощи анкеров.

Цены на анкеры

анкеры

Пример расчета

Допустим, размер проема – 1200х900 мм. При этом расчетная длина диагонали равна 1500 мм (определена по правилу прямоугольника). В действительности диагонали составляют 1494 мм и 1507 мм. Отклонение составляет 14 мм, в то время как на 1500 мм длины допускается максимум 15 мм. Это значит, что можно крепить оконную конструкцию насквозь.

Замер оконных блоков

Способ открывания

Если проем подходит для крепления насквозь, то можно использовать любой механизм открывания (даже если окно будет вешаться на анкеры). Но если анкеры применяются по причине перекоса, то желательно, чтобы окно открывалось в единой плоскости (это может быть пара распашных створок, одна поворотная либо же горизонтально-поворотная).

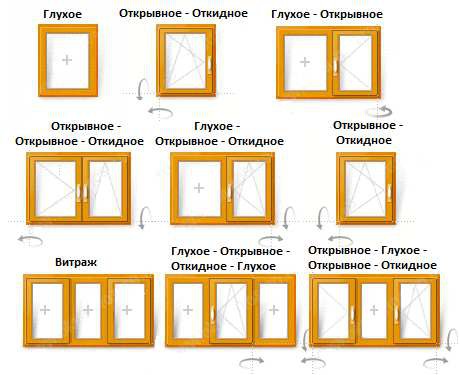

Способы открывания окон

Объясняется это тем, что при неравномерной нагрузке возможен перекос рамы. Значительные перекосы, в свою очередь, красноречиво говорят, что о равномерной усадке речи быть не может. Поэтому если прикрепить окно к раме насквозь, то оно будет жестко связано со стеной, а при открытии сразу в обеих плоскостях механизм может заклинить даже при самом незначительном перекосе.

Требуемая толщина рамы

Деревянные окна со стеклопакетом – схема

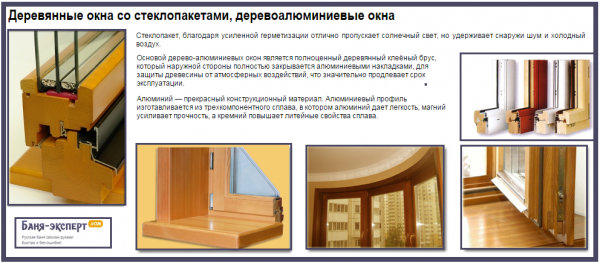

Деревоалюминиевые окна

В идеале толщина должна быть такой, чтобы так называемая точка росы располагалась между стеклами. Иными словами, неприемлемо запотевание стекол изнутри. Приблизительная толщина сопоставима со среднегодовым температурным показателем самого морозного месяца (января или февраля) в конкретном регионе, в большинстве случаев это от 12 см до 22 см.

Если получается больше 22 см, то при установке требуется дополнительно утеплить окно или прибегнуть к тройному остеклению, к которому прибегают жители Крайнего Севера. Также требуется согласование толщины стены с аналогичным показателем рамы: внешний откос должен составлять как минимум 100 мм, а внутренний – 170 мм. Если баня кирпичная, а кладка проема выполнена с четвертью, из-за чего невозможно сделать внутренний откос достаточной ширины, то сама рама может быть тоньше – дополнительная изоляция обеспечивается уже самой четвертью.

Более наглядно это можно увидеть в приведенной ниже таблице. К примеру, в помещении с температурой 25 градусов и влажностью 60 процентов конденсат на окнах может появляться уже при 17 градусах.

Таблица. Температура и влажность, при которых влага конденсируется на окнах

Влажность, %Температура в комнате, 0°С5°С10°С15°С20°С25°С
20-20-16-12-7,7-3,6-0,5
30-15-11-6,7-2,41,96,2
40-12-7,4-2,9-1,5610,5
50-9,1-4,50,14,79,313,9
60-6,8-2,12,67,31216,7
70-4,84,89,614,419,1
80-31,96,711,616,421,3
90-1,43,58,413,418,323,2
100510152025

Оптимальный размер в комнате отдыха и парной

Как и размер самих бань, так и размер окон в них может быть совершенно разным. Для комнаты отдыха размер не так важен. Можно ставить окна различной формы и различного размера, при условии, что оно будет скрыто от посторонних глаз с улицы.

Тем более что чем больше площадь окна, тем больше света оно пропустит. В северных районах ставят, как правило, окна с тремя стеклами. В районах с умеренным климатом достаточно будет и двух.

Информация. В парилку ставят «форточки» небольшого размера, примерно 40х40 см или 50х50 см.

Окна в предбаннике принято делать размером не менее 5-7% от площади пола.

Удобные окна в бане, варианты, которые считаются оптимальными — высота 40-60 см., ширина 60-80 см.

Важно! Все окна для сауны и бани, по соображениям безопасности, должны открываться.

Возможные ошибки при монтажных работах

Если деревянное окно установлено неправильно, то рано или поздно вам придется столкнуться с некоторыми проблемами. Наиболее часто встречаются такие ошибки и их последствия:

  • Неправильный обмер оконного проема без учета теплового расширения – это приводит к деформациям оконной рамы, трещинам стекла, тугому закрыванию створок.
  • Несоблюдение правильного положения окна по горизонтали и вертикали – будет иметь место перекос створок, тугое закрывание, быстрый износ фурнитуры.
  • Некачественно выполненный узел примыкания оконной рамы – самая явная причина образования конденсата на стеклах.
  • Слишком плотный, «перетянутый» крепеж – приводит к волнообразной деформации рамы.
  • Установка окна в деревянной бане без обсады – возможны деформации рамы, трещины стекла.

Основа для конструкции полков

Основой конструкции полков служит рамка из брусьев (брусья из древесины хвойных пород). Доски крепят поперек рамы, оставляя между ними небольшой зазор. Доски при этом крепят нержавеющими винтами. Чтоб шляпки винтов не обжигали тело, их надо вводить в доски со стороны брусьев.

Средний и верхний полки для большего комфорта можно выполнить съемными, расположенными на стационарных опорах. Нижний же полок можно выполнить в виде переносной скамьи.

Необходимо помнить о том, что у всех элементов этого оборудования (даже у самых маленьких) должны иметься выпуклости либо небольшой наклон, позволяющий беспрепятственно оттекать воде.

Во внутреннем обустройстве бани важна любая мелочь, способная привнести в процедуру парения дополнительный комфорт. Деревянные подставки для ног, полочки, решетки на пол, подголовники и др. элементы – все эти элементы помогут вам полнее ощутить прелесть баньки.

Деревянные поверхности внутри бани не следует покрывать лаком либо краской, в противном случае древесина моментально утратит свой приятный натуральный вид и тепло.

В банях из разных материалов

Материал стен – основной фактор, влияющий на выбор способа крепления окна в проеме. Напомним, что баня может быть построена не только из дерева (а это не только брус или сруб, но и каркасная конструкция, ведь каркас делается из досок), но и из блочного материала – кирпича или одного из ячеистых бетонов (пенобетон, газобетон).

Из сруба

Наиболее трудоемкой будет именно установка окна в бане из сруба или бруса. Потому что их не ставят в проем без обсады (она же окосячка). Обсада представляет собой подвижную конструкцию, скользящую по соединению «паз-шип» вдоль и поперек усаживающихся бревен. Только в этом случае можно надеяться, что окна не подвергнутся деформации в процессе эксплуатации. Обсада придает жесткость участку стены, где вырезан проем.

Обсада бывает П- или Т-образная, соответственно в стене вырезается либо шип (Т), либо паз (П). Высота проема должна быть сантиметров на 10 больше вставленной окосячки. Это пространство потом набивается джутом или другим теплоизолятором. Оно предназначено как запас для усадки сруба.

Внутри обсада может иметь или не иметь четверть для вставки окна. О том, как действовать в подобных случаях, говорится выше.

Рекомендуем посмотреть ролик, в котором наглядно показан процесс создания обсады:

Из кирпича

Для того, чтобы облегчить установку в кирпичную стену, еще на этапе ее возведения в проем устанавливаются так называемые «закладные» – это бруски между кирпичами, куда будет крепиться будущее окно. Сами же проемы в кирпичных строениях завершаются либо брусом притолоки, либо кирпичным «замком».

СОВЕТ! Закладных может и не быть. Это не помеха установить окно. Если же они есть, но баня старая, то перед монтажом следует проверить состояние брусков. Для этого возьмите обычное сапожное шило и загоните его примерно на треть длины в брусок. Хорошо, если вам это не удалось или пришлось приложить усилия как для втыкания, так и для извлечения шила обратно. Только в этом случае дерево еще годное.

Из описанных выше способов крепления для кирпича лучше всего подходят дюбели или анкера. Конечно, нужно сначала просверлить раму, но в случае, когда в вашем оконном проеме нет закладных брусков, заранее ничего сверлить не надо – сначала примерьте раму в проем, чтобы крепление попадало не в шов между кирпичами, а в сами кирпичи. После этого можно вынимать и сверлить.

ВАЖНО! Дюбели надо брать самые длинные, чтобы в самом кирпиче утопало не меньше 6-10 см от общей длины. А если при строительстве использовался полый кирпич, то вместо дюбелей рекомендуется использовать 202 анкер.. Анкерные пластины тоже иногда используют для крепления в кирпиче, но это сложно даже если кирпич не пустотелый, а в пустотелом такое крепление и не применяется вовсе

Анкерные пластины тоже иногда используют для крепления в кирпиче, но это сложно даже если кирпич не пустотелый, а в пустотелом такое крепление и не применяется вовсе.

ДОПОЛНЕНИЕ! Усиленные монтажные пластины рекомендуются для использования при установке в проем из ячеистого бетона. Чтобы окно выдержало ветровую нагрузку, надо крепить каждую пластину не менее, чем пятью саморезами в бетоне. Или использовать газобетонные дюбели.

В каркасной бане

Оконные проемы в каркасных строениях создаются с помощью вертикальных стоек и горизонтальных ригелей. Это прочные доски, которые можно использовать для крепления окна. Четверти в них не будет.

Ставить окна на каркас одни рекомендуют только с помощью пластин, другие – с помощью длинных саморезов. Про пластины смотрите выше, а саморезы ставятся аналогично дюбелям, только без гильз. Окно ставится на колодки, фиксируется, затем в нем сверлятся отверстия под саморезы. Потом вкручиваются сами саморезы. Вот и все.

Необходимый материал и инструмент


Установка оконного проема Для успешного монтажа оконного блока вам потребуются следующие заготовки и материалы:

  • брус 100×150 мм, используемый для изготовления окосячки (обсады);
  • небольшие деревянные подкладки из отрезков доски или рейки, посредством которых формируется зазор между проемом и оконной коробкой;
  • готовый к установке оконный блок.

Помимо этого вам необходимо будет подготовить рабочий инструмент и расходные материалы, согласно следующему перечню:

  • электрическая дрель;
  • шуруповерт и молоток;
  • угольник, рулетка и строительный уровень;
  • элементы крепления (саморезы, гвозди, дюбеля).

Выполнение банных дверей из 2-х рам

Прочную, теплую и легкую дверь, которая будет плотно прилегать к косякам по двум поверхностям, выполняют из 2-х деревянных рам. Наружная рама с обеих сторон обшивается тонкими ДВП (древесно-волокнистыми плитами), укладывая меж ними легкий теплоизоляционный материал. Затем на наружную раму кладут раму внутреннюю (она обладает меньшими размерами). Обе рамы скрепляются винтами. Внутреннее пространство второй рамы также заполняется теплоизоляционным материалом.

Все закрывают слоем пароизоляции и обшивают тонкими досками. Внутренняя рама прилегает к косякам своими скошенными краями – благодаря этому дверь будет открываться и закрываться очень легко. Чтоб обеспечить максимальную плотность, эта рама должна быть подогнана к косякам отдельно, еще до ее прикрепления к наружной раме.

Как поставить окно в баню: возможные ошибки

Можно выбрать дорогой окно с высокими характеристиками, узнать как правильно сделать окно в бане, тщательно подобрать материал и создать такое окно, которое может стать объектом зависти и гордости. Но все эти труды не принесут желаемого результата, если во время монтажа допустить серьезные ошибки.

  1. Обмер проема должен быть очень точным и правильным, с учетом возможного расширения материала. Если на этом этапе допустить ошибки, то рама может деформироваться, стекло треснуть, а створки не будут закрываться. Не говоря уже за потери тепла.
  2. При несоблюдении четкости по вертикали и горизонтали возникнут проблемы со створками и долговечностью фурнитуры.
  3. Узел примыкания должен быть качественным и точным, в противном случае на стеклах будет присутствовать конденсат.
  4. Слишком плотный и перетянутый крепеж вызовет деформацию рамы.
  5. Обсада является обязательным условием при установке окон в деревянной бане.
