Труба в бане через потолок и крышу

Виды труб

Если отбросить экзотические варианты материалов для дымоходов, остаются металлические и кирпичные.

Для изготовления стальных дымоходов используют готовые модули. Из них можно собрать трубу любой сложности.

Рассмотрим характеристики труб.

Металлическая

Устанавливая отопление в бане, обратите внимание на термостойкость материалов. Хороший вариант для современной печи — труба из нержавейки или сплава стали и титана с повышенной термостойкостью

Хороший вариант для современной печи — труба из нержавейки или сплава стали и титана с повышенной термостойкостью.

Труба из титанового сплава выдерживает температуру до 850°С без потери основных качеств.

Одностенная. По конструкции металлические трубы бывают одностенные и двустенные.

Одноконтурный дымоход — относительно недорогая труба из нержавеющей стали. Такие обычно используют для внутренних дымоходов.

Недостаток «одностенки» — обильный конденсат, сильный нагрев, который может вызвать ожоги при прикосновении. Такой вариант дымохода нуждается в контроле во время работы печки. Оставлять конструкцию без присмотра нельзя. Решить проблему легко — утеплите трубу.

Сэндвич. Сэндвич — двухслойная конструкция с термоизоляцией, где внутренняя часть — труба из нержавейки, а внешняя имеет больший диаметр.

Пустота между трубами заполнена негорючим базальтовым утеплителем, снижающим вероятность образования конденсата и уменьшающим теплопотери.

Задача внутренней трубы — сдерживать натиск продуктов сгорания. Она должна быть устойчива к прогоранию, ржавчине, кислотам. ГОСТ определяет минимальную толщину внутренних труб — 1 мм!

Внешняя, обечайка — труба из нержавеющей декоративной стали, меди или оцинковки (более дешёвый вариант).

Двухконтурный дымоход повышает эффективность работы печи, экономит топливо.

Конкретная схема монтажа часто индивидуальна и зависит от величины помещения, расположения печи или котла.

Если нужно сделать дымоход быстрее и позволяют средства, используют готовые модульные конструкции для дымоходов разных конфигураций. Из отдельных частей — труб, тройников, отводов и пр., теплоизолированных и заключённых в защитный металлический кожух, легко собирают трубу.

Кирпичная

Основная функция дымохода — вывод газов из печи при естественной тяге. С этой функцией вполне справляется кирпичная труба. Хотя такой дымоход уступает металлическому.

Чтобы разобраться в тонкостях материалов, проведём сравнительный анализ их возможностей.

Традиционно кирпичную трубу считают самой надёжной конструкцией, хотя это не совсем так.

Продолжительность «жизни» кирпича составляет 15–50 лет. Такой разброс во времени зависит от режима отопления. Стальная труба 0,5 мм при стандартной эксплуатации прослужит 10–20 лет, сэндвич-модули — до 30 лет.

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы, каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила. Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…

Как установить?

Для обустройства дымохода своими руками идеальным вариантом материала являются трубы из металла. Они снижают себестоимость конструкции, а также трудовые затраты. Монтаж дымохода начинается к уже установленной в бане печи. До первого колена устанавливают обычную железную трубу. Правильное крепление обеспечат специальные конструкции с огнеупорными характеристиками.

Начальную часть присоединяют к печному патрубку. Сразу устанавливают шибер – задвижку, которая позволит прибавлять или убавлять тяговую силу. Затем в крыше выполняют отверстие, которое может быть квадратным. Далее собирают металлический короб со сквозным отверстием, соответствующим размеру конструкции. Через него дымоход будет выведен на чердак. Высота короба должна быть больше материалов отделки потолка.

Короб надежно фиксируют в потолке. Свободное пространство короба заполняют минеральной ватой, либо керамзитом. На чердаке конструкцию закрывают крышкой с отверстием для трубы. В точке пропуска дымохода фиксируют лист жаропрочного материала. Верхнюю трубу защищают листами минеральной ваты или асбестом. В качестве теплоизоляции используют специальную гидрозащитную манжету. Зазоры можно обработать герметиком.

Еще меньших трудовых затрат потребует монтаж внешнего металлического дымохода. Устройство предполагает наличие подходящего отверстия в стенке (не в кровле). Для разворота трубы от печи приобретают специальное колено. Отводы бывают разными, подберите нужный для себя вариант.

Отвод устанавливают на патрубок печки. Затем с внешней стороны ставят тройник. От него выполняют отводку дымохода вверх вдоль стены, при необходимости вниз. В качестве изоляции стены правильно использовать аналогичный металлический короб, заполненный негорючим сыпучим материалом.

При обустройстве наружной конструкции важно, чтобы она возвышалась над коньком на 50-60 см: такая установка будет гарантией хорошей тяги. Для предохранения дымохода от мелкого мусора и дождя поверх надевают специальный зонтик

Кирпичные дымоходы могут быть коренными или насадными. Лучшим вариантом для банных печей является коренной. Если печь выполнена из кирпича, то пристраивают конструкцию из этого же материала. Если печь выполнена из металла, кирпичный дымоход соединяют с патрубком специальной трубой.

Дымоход из кирпича устраивают в виде квадратного столба, который снабжен колодцеобразным сечением. Размер сечения связан с мощностью банной печки, он может составлять половину кирпича, кирпич или два кирпича. Основой для кирпичной конструкции является фундамент одинаковой толщины с банной печкой, составляющий с ней единое целое. Трубу поднимают до нужной высоты, где устанавливают задвижку.

Сразу разметьте место для конструкции на потолке и в кровле. Для соблюдения строгих вертикалей воспользуйтесь нивелиром. Работу начинайте с кладки надсадной части, для которой уже существует точка на печке. Выполняйте проходы кирпичных рядов ровно: любые неровности ухудшат качество тяговой силы. Контролируйте расположение каждого ряда. Для контроля подойдет натянутая нить между углом начального ряда и углом отверстия в кровле.

Для предохранения потолка от возгорания укладывают распушку. Распушка – это расширение внешних стенок трубы, которая обеспечивает еще и устойчивость конструкции. Самое широкое место распушки должно располагаться на уровне потолочного материала. После завершения укладки распушки дымоход закрепляют обрезными досками. Далее распушка сужается, труба выравнивается к начальному значению.

Внешний периметр дымохода выкладывают до появления материала кровли. Наверху сооружают конструкцию, которая будет служить для отвода дождевых вод. Она имеет увеличенные размеры примерно на четверть кирпича. Выкладывают конструкцию по аналогичному принципу с распушкой. Ее высота взаимосвязана с углом наклона кровли.

Далее выкладывают шейку дымохода. Поверх конструкции допускается установка металлического колпака

Стыки кирпичного дымохода и кровельной конструкции важно тщательно герметизировать. Выбирайте способы проведения работ и дополнительные элементы в зависимости с типом кровельного материала

Методы этой работы различны, решения по применению того или иного способа принимаются на месте проведения монтажа трубы.

Правильно установить кирпичный дымоход своими руками сложно. Помимо этого конструкция отличается дороговизной. Поэтому не стоит приступать к кирпичной кладке, если вы видели кирпич и мастерок только на видео. Современные материалы позволяют сооружать более простые и эффективные конструкции труб для бани.

Как правильно выбрать место расположения дымоотвода на крыше ↑

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

• Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
• Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
• Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу ↑

Узлы прохода лучше не устанавливать в следующих местах:

• по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
• ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

• Не допускается провисание и перекашивание элементов дымоотводящей системы.
• Выполнение поворотов трубы допускается, но не более трех.
• Расстояние от дымовой трубы до стен должно быть не менее 50 см.
• Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
• Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
• Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
• Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
• В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
• При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

Рекомендуем ознакомиться: Особенности применения однотрубной системы отопления с принудительной циркуляцией теплоносителя

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

• проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
• идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
• указанное расстояние заполняется негорючими материалами;
• отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
• труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
• максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
• дымоход не должен крепиться к перекрытию или кровле жестко.

В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;

Базальтовая вата

керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;

Керамзит средней фракции

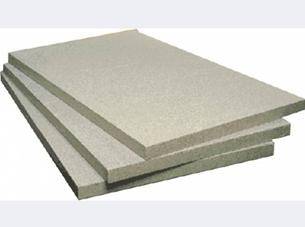

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;

Утеплитель минерит

• асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
• песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.

Самым оптимальным утеплителем считается минерит.

Изоляция стыков труб

Для придания стыкам герметичности применяют:

• высокопрочные герметики, способные выдерживать большие перепады температур;
• специальные хомуты, изготовленные из такого же материала, как и дымоход.

Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

• Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
• Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
• Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
• Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
• Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
• Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
• По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

• К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
• На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
• Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
• При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
• Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
• Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться:  Можно ли заливать полипропиленовые трубы в стяжку?

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.
