Виды теплообменников и способы их монтажа

Разновидности

Главная функция теплообменной конструкции — перенос тепла от дымохода к прогреваемому помещению

Важное условие — температура на его поверхности не должна снижаться, иначе будет образовываться вредоносный конденсат, который влечет за собой скопление нагара на внутренних поверхностях трубы

Большую сложность при изготовлении теплообменной системы составляет необходимость сохранения температурного баланса. В особенности с такой проблемой сталкиваются владельцы парилок, стремящиеся сделать все своими руками.

Классификация зависимо от конструктивных особенностей:

  1. Работающие на водяном носителе. Перенос тепла осуществляется при помощи естественной циркуляции воды по замкнутой системе.
  2. Теплоноситель — воздух. Прогретые воздушные массы под давлением вынуждены двигаться в определенном направлении.

На выбор конструкции влияют особенности банного помещения, печного устройства

В банях, саунах, лучше устанавливать два разных теплообменных устройства. На выходе из печной топки всегда держится самая высокая температура, поэтому в этом месте следует использовать водяной агрегат для сохранности тепла. Чуть выше можно установить воздушный конвектор. При таком комбинированном монтаже КПД системы увеличивается на 20–30 %.

Воздушный

Конструктивно устройство представляет собой цилиндр с полой внутренностью. Подключается он непосредственно к системе, обеспечивающей отопление. Для соединения используются специальные патрубки. Внутри цилиндра монтируется тормозное устройство, предназначенное для замедления движения газов, образовавшихся при сгорании топлива. Чаще в качестве «тормозов» используются заслонки, в которых проделывают небольшие отверстия для свободного движения воздушных потоков. Среди покупных моделей рекуператоров часто встречаются экземпляры с ручной регулировкой уровня тяги.

В основе работы воздушного теплообменника лежит принцип конвенции. В нижней части делается специальное отверстие. Проходя через него, низкотемпературные воздушные массы попадают в корпусную часть. Под воздействие высоких температур дымоходной трубы они быстро нагреваются, затем возвращаются в протопленное помещение. Уже через несколько минут в помещении ощущается заметное потепление. Преимущество воздушной конструкции — повышение производительности банной печи.

Самой простым вариантом воздушного обменника тепловой энергии является гофрированная труба. Ею оборачивают дымоотводную наружную поверхность. Воздушные масса гофры достигает высоких температур очень быстро. Изделие достаточно просто направлять в нужное помещение. Чтобы увеличить теплоотдачу, гофрированную трубу оборачивают в пищевую фольгу.

Водяной

Наиболее популярный тип водяного теплообменника — змеевик, внутри которого находится вода. Принцип работы основан на его постоянном контакте с дымоходной поверхностью. Трубки небольшой толщины, длиной не более 3–4 м вставляются в корпусную часть теплообменника, стыки изолируются ватой на основе базальта. Чаще змеевик изготавливают из меди, что обеспечивает высокий уровень теплопроводности. Трубка подключается к системе отопления, затем устанавливается на дымоход. Вверху помещается бачок для накопления жидкости, расширившейся под воздействием высоких температур.

Принцип работы водяного теплообменного агрегата:

  1. Высокие температуры, образовавшиеся внутри дымоходного канала, нагревают трубопроводную жидкость.
  2. Вода начинает двигаться по змеевику, попадая в отопительный радиатор.
  3. Происходит вытеснение низкотемпературной жидкости.
  4. Процесс повторяется заново, как только холодная субстанция вновь окажется в рекуператоре.

Главным достоинством такой конструкции является высокая продуктивность. Недостатки:

  1. Сложный монтаж. При установке нужно постоянно контролировать давление в отопительной системе.
  2. Сезонное использование. Зимой применять жидкостные конструкции нежелательно, поскольку теплоноситель может замерзнуть.
  3. Уменьшение тяги при низких температурах дымохода. Для получения нужного количества тепловой энергии потребуется повышение расхода топлива.

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

  • Змеевик, установленный внутри отопителя;
  • Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
  • Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

  • Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
  • Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Установка и подключение

Как смонтировать теплообменник показано на фото №1:

Фото №1 Подключение теплообменника

Фото №2 — необходимые уклоны и размеры

Пошаговая инструкция:

  1. Определим подходящее место для выносной емкости. Ее вешают на стене, на 100-300 мм выше теплообменника.
  2. Бак не стоит вешать сразу на стену бани. Сначала дюбелями крепим направляющие — 2-3 деревянных плашки. Затем, уже на них, вешаем бак. Зазор между стеной и емкостью должен быть не менее 20 мм.
  3. Для укрепления конструкции используйте специальные кронштейны, закрепив их под дно емкости. Собирая емкость, не забудьте предусмотреть отверстия, через которые он будет крепиться.
  4. Нам потребуется 4 патрубка: один — на прямую подачу, второй — на обратную подачу, третий — для заполнения холодной водой, четвертый — на потребителя. На третий патрубок поставьте обратный клапан, к четвертому — подключите кран и душ.
  5. С помощью фитингов, подключите оставшиеся 2 патрубка (прямой и обратной подачи) к теплообменнику, используя хорошую медную или стальную гофрированную трубу. Не забудьте уплотнить все соединения.
  6. На линии обратной подачи устанавливаем вентиль, чтобы слить жидкость. Установить его надо таким образом, чтобы он оказался в нижней точке.
  7. Крепим низкий бак с теплообменником на стену печи. Как установить теплообменник на банную печь показано на фото №1, там же показаны и необходимые уклоны (фото №2). Он может быть встроенным. Работы нужно проводить с соблюдением техники безопасности.
  8. С помощью фитингов, подключаем трубопроводы прямой и обратной подачи.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Змеевик для печей

Один из самых простых в изготовлении теплообменников – змеевик. Все что нужно – найти трубу из достаточно пластичного металла. Чаще всего используется медь или алюминий, так как оба металла стойки к коррозии и легко гнутся. Затем труба изгибается, причем форма в принципе может быть любая.

Для того чтобы вода активно двигалась самотеком (без насоса) общая протяженность змеевика не должна превышать 3 метров (это с учетом соединения до выносного бака). Создавая свой теплообменник, «примеривайте» его к печи: он не должен соприкасаться с открытым пламенем, а нагреваться должен раскаленным воздухом. На концах нарезается наружная резьба, к которой затем подсоединяются через фитинги выносной бак.

Змеевик может располагаться не только внутри топки, но и снаружи. Обматывать печку вряд ли стоит, а вот металлический дымоход греть воду будет достаточно эффективно. Ведь если печь без камеры дожига, то температура на выходе топки может быть до 500 о С. Пример такого теплообменника на трубе смотрите на фото.

В самом простом варианте теплообменник может иметь вид подковы. Тогда использовать можно и нержавейку – так ее можно согнуть. Например, на видео ясно видна подобная форма, которую использовали в печи для бани «Витра» (видео о том как перенести теплообменник в печи Vitra с левой боковой панели на правую ищите в конце статьи).

Простейший вид теплообменника для банной сети — изогнутая трубка с резьбой на концах

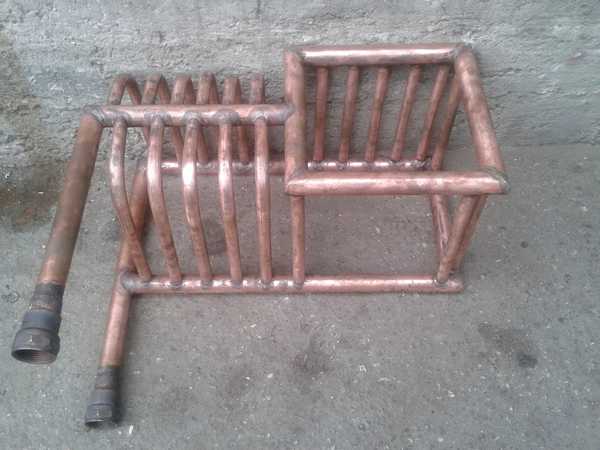

Один из видов змеевика – регистр. Это, как правило, сварная конструкция из труб, которая часто чем-то напоминает отопительные. Регистр для банной печи чаще всего варят из нержавейки, так как только она может длительное время переносить жесткие условия эксплуатации. Сварные конструкции имеют большой размер и вес, и потому их чаще устанавливают кирпичных печах. В железной печи не всегда можно найти место для размещения небольшой трубки-теплообменника, не то что громоздкой сварной конструкции. А при проектировании кирпичных банных печей можно выделить место и под регистр.

Теплообменник-регистр. Такой в готовую металлическую печь не поставишь. Это вариант или для самодельной железной печи или для кирпичное (скорее так судя по размерам)

Иногда теплообменник выполнен в виде небольшой емкости с водой (объем до 3-х литров), который также располагается внутри топки без непосредственного контакта с огнем. Принцип его работы ничем не отличается от других. Чтобы служил такой бачок-теплообменник дольше, при изготовлении своими руками, постарайтесь сделать конструкцию так, чтобы было как можно меньше сварных швов. Например, возьмите лист нержавейки (толщины 1-2 мм достаточно) и на листогибе придайте требуемую геометрию. На корпусе шов будет всего один, плюс приварены будут боковые панели и входные патрубки.

Теплообменник для банной печи фирмы «Ермак» — уникальная конструкция

Изготавливая любой из теплообменников, расположенных внутри топки, нужно помнить, что отбирать без ущерба для обогрева помещения они могут не более 10% мощности печи. Так что чересчур большие регистры делать нерационально. Их и разместить сложно и они отрицательно скажутся на температуре воздуха в парной. Лучше рассчитать систему так, чтобы можно было за все время посещения бани подогреть воду несколько раз: вам ведь не нужны сразу 150 литров кипятка? Сначала надо немного горячей воды чтобы запарить веники, потом чуть больше, чтобы помыться перед парилкой, и затем еще некоторое количество, чтобы ополоснуться. В результате, нужны, может и 150 литров горячей воды, но порциями. Так зачем делать систему на 150 литров и ждать несколько часов, пока она будет приемлемой температуры, если можно сделать бак на 50-70 литров и несколько раз нагреть в нем воду, которая будет расходоваться по мере необходимости…

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

https://youtube.com/watch?v=d0idwQchW3s

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Общая информация про теплообменник труба в трубе

При помощи теплообменных аппаратов, или теплообменников, осуществляется обмен тепловой энергией между двумя веществами, использующимися в роли теплоносителя. Это приводит к нагреванию одного из них, и охлаждению другого. Исходя из этой способности одни теплообменники на тепловых трубах выполняют роль нагревателей, другие – холодильников.

Способ передачи тепла устройствами может быть:

  • Поверхностным. Служит для разделения теплоносителя. В данном случае предусмотрена специальная стенка, хорошо проводящая тепло между двумя отделениями резервуара.
  • Регенеративным. Процедура передачи тепла включает в себя два этапа, в процессе которых специальная насадка попеременно нагревается и охлаждается.
  • Смесительным. Для теплообмена двух сред применяется их прямой контакт и перемешивание.

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или  нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

Изготовление своими руками

Несмотря на доступность в продаже разных вариантов можно попробовать свои силы в самостоятельном изготовлении теплообменника. Это не так уж сложно, если есть опыт сварочных работ. Во всяком случае, проще, чем делать печку с нуля.

Но прежде чем приступать к работе, нужно проделать небольшой расчет.

Расчет мощности и площади теплообменника

Выше уже говорилось о том, что теплообменники, связанные с корпусом, забирают часть мощности печи. Поэтому первым правилом будет следующее:

ВАЖНО! Мощность теплообменника не должна составлять больше 1/10 от мощности печи. Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров

Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос

Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров. Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос.

Третье правило касается объема теплообменника (если это небольшой проточный бак, а не змеевик). Нагреваться вода в нем должна за пару часов. Если дольше, то объем великоват. Если быстрее, то это лучше только на первый взгляд – вода не должна закипать, от этого будет накипь, пар, испытание расширительного бачка и др. проблемы.

Теперь, собственно, сам расчет:

Мощность теплообменника зависит от его площади: 9 кВт на каждый квадратный метр обменника. Площадь рассчитать довольно просто: если это змеевик, то длину окружности (3,14*диаметр) умножаем на длину трубы. Если это теплообменник-«самовар», то берем диаметр внутренней трубы, умножаем на число Пи, еще раз умножаем на высоту «самовара».

Если обменник висит на дымоходе, можно не считаться с правилом вычета его мощности из мощности печи. Только если он на или в ее корпусе.

Рассчитать мощность, которая требуется для обогрева помещения, можно по тому же принципу, что для парилки, то есть, исходя из объема помещения. В парилке берется киловатт на кубометр, но в смежных не нужна высокая температура, поэтому ориентируйтесь на половинную величину.

Зная, сколько киловатт нужно на обогрев моечной, вы получаете площадь теплообменника, а из нее – длину трубы для «самовара» или змеевика.

Рассмотрим пару вариантов самостоятельного изготовления теплообменников.

Предположим, что вы решили повысить КПД печи за счет установки теплообменника на дымоход.

  • Толщина требуемой для этого стали 2,5 мм.
  • Помимо листового материала понадобятся две трубы с разным диаметром.
  • Меньшая должна прилегать к трубе дымохода, большая – быть на 5-10 см шире первой.
  • Из листового металла вырезаются два круга под диаметру большей трубы, потом по центру вырезается отверстие под диаметр меньшей и все аккуратно заваривается.
  • Еще нужно проделать отверстия под патрубки, через которые будет приходить и уходить вода.
  • Патрубки делаются с резьбой и должны подходить под диаметр соединительных труб.

СОВЕТ! После проверки герметичности швов, монтажа на дымоход и разводки труб рекомендуется изолировать теплообменник с помощью минеральной ваты и фольги – это резко увеличит скорость нагрева воды.

Другой вариант теплообменника на дымоход – змеевик из медной трубки диаметром 10 мм, который делается с расчетом плотного обвивания трубы дымохода. Достаточно 1,5-2 метров трубы. Концы змеевика вставляются в гайки, развальцовываются под штуцеры, к гайкам потом прикручиваются штуцеры.

Обратите внимание! Развальцовывать медную трубку нужно точно под конус штуцера, чтобы они в итоге плотно прилегали друг к другу. Будьте аккуратны, потому что именно здесь в будущем возможны протечки, если развальцуете с неровной толщиной

Вот пара видеороликов в тему:

Установка теплообменника на банную печь

Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.

Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.

Важно! Коробчатые и регистровые теплообменники устанавливают внутри банной печи так, чтобы уменьшить контакт поверхности металла с наиболее горячей частью фронта горения.

Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

  • Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
  • Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см

Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.

Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.

Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30о. Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.

На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.

Особенности монтажа

Для теплообменника на дымоход своими руками, конструкцию разобрали в пункте выше. Сейчас разберем, каким образом происходит монтаж теплообменника рядом с котлом. Такое устройство будет включать:

  • Корпус, то есть, грубо говоря, обшивку печи или котла.
  • Непосредственно накопитель.
  • Патрубки холодной и горячей подачи.
  • Сливные краны теплообменника.

Схема подключения

Подробно система конструкции, передана на картинке. Установить теплообменник на трубу дымохода в техническом плане будет немного сложней. Но, в таком случае происходит больший нагрев и циркуляция воды, соответственно больше тепла отдается помещению.

Какие бывают теплообменники для бани

Теплообменники различаются по месту расположения ёмкости для воды:

  1. Бывают такие, в которых эта ёмкость расположена в самой парной — так вода нагревается быстрее и сокращаются теплопотери. Это оптимальный вариант, если отсутствует водопровод или его длина слишком маленькая.
  2. Ёмкость может также располагаться в соседнем помещении, которое называют душевой. Именно этот вариант становится всё более популярным в наше время, потому что мыться отдельно от парной более комфортно. В данном случае теплообменник используется для нагрева воды. Но учтите, что в таком случае длина водопровода существенно увеличивается.
  3. Бак с теплоносителем можно установить и на чердаке. Это необходимо, если вы хотите увеличить мощность напора. Но здесь присутствует ряд недостатков: водопровод удлиняется ещё сильнее, чем при установке резервуара в душевой, а также придётся утеплять ёмкость для максимального снижения теплопотерь. Наверх потребуется провести холодную воду.

Приспособления также различаются по расположению самого теплообменника:

  • навесные устройства располагаются на дымоходе;
  • встроенные — в самой печи.

По конструкции разделяют два вида теплообменников:

  • змеевик — наиболее простой вариант, в котором оба конца выводятся из резервуара, где набирается холодная вода и забирается горячая;
  • соединение двух металлических ёмкостей — цилиндра и параллелепипеда — эта модель наиболее распространена — нагревается не только сама вода, но и всё помещение, что позволяет экономить средства или дополнять мощность банной печи.

Изготовление теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Цены на листовую сталь

листовая сталь

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник – регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник “Ермак”

Теплообменник “Ермак”

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно. Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие

Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Вывод

Установка теплообменника на банную печь не требует большого труда. Для этого достаточно использовать инструкции выше. Основной принцип — соблюдение уклонов. На фото №1 показан один из вариантов теплообменника для бани и его монтаж. В противном случае, с напором возникнут проблемы. При организации водяного подогрева, стоит придерживаться следующих правил:

  1. Длина труб прямой и обратной подачи не должна превышать трех метров.
  2. Выносной бак ставится на такой высоте, чтобы были соблюдены уклоны. Превышение должно составлять не менее 100 мм.
  3. Трубы для теплообменника банной печи для нагрева воды должны быть из нержавейки или меди.
  4. Нельзя допускать замерзания воды в системе, ее обязательно нужно сливать после каждого использования парной. Для этого предусматривается специальный вентиль. Также он служит для экстренного слива, если происходит авария.
  5. Мощность следует подбирать с таким расчетом, чтобы прибор за 2 часа нагрел необходимое количество воды до +70С. Жидкость в системе не должна закипать. Накипь быстро выводит прибор из строя.
  6. Диаметр трубопроводов не должен быть менее 24 мм.

Соблюдая эти нехитрые правила, вы всегда будете с горячей водой и сэкономите деньги на установку электрического бойлера.
