Соединение бруса между собой: основные способы

Т-образные скрепления бруса

Обычно такое крепление используют в местах примыкания внутренних стен к внешним

Одно из простых креплений бруса между собой. Считается наиболее слабым.

Т-образное соединение с коренным шипом

В отличие от предыдущего, это очень надежное и прочное соединение. Благодаря коренным шипам уменьшается продуваемость и вместе с тем получается прочная сцепка. Считается довольно теплым.

Соединение «ласточкин хвост» или открытым сковорднем

Популярный вариант получивший в народе красивое название «ласточкин хвост». Одно из наиболее крепких, надежных и теплых. Есть несколько вариантов его исполнения. Мы покажем наиболее простой.

Закрытый полусковородень

Достаточно сложный вариант стыковки, требующий определенных навыков. Вариант немного похож на предыдущий, но примыкающий брус не проходит на сквозь, а остается внутри, вследствие чего получается теплое, надежное и непродуваемое соединение.

Надеемся этих способов стыковки деревянного бруса вам будет достаточно. Существуют множество других вариаций на эту тему. В каких-то стыках добавляются дополнительный зуб или делаются пропилы достаточно сложной формы. Все это сильно затормаживает строительство.

Некоторые соединения можно усилить используя крепеж, для каких-то этот вариант не подойдет.

Так же нужно учитывать для каких строений и в каких узлах будет использоваться то или иное соединение. Например, при строительстве сарая, совсем не обязательно делать сложное соединение с коренным шипом. Для этого вполне подойдет соединение в полдерева.

Угловые соединения

Длительный срок эксплуатации конструкции или строения зависит от правильно уложенных и соединенных досок и бревен.

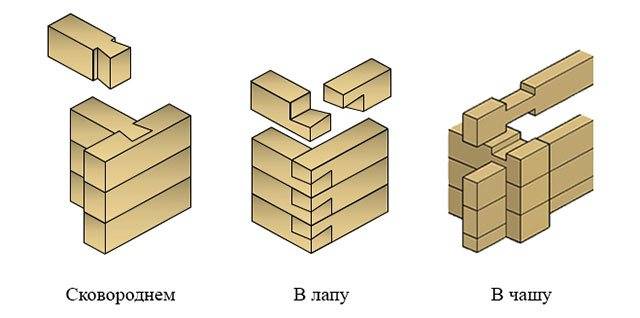

Виды угловой конгломерации:

  • сборка компонентов без остатка (в лапу);
  • сборка компонентов с остатком (в чашу).

Сборка без остатка предполагает уложенные доски с ровным, невыступающим углом. Существует обособленная модификация – теплый угол. Сборка с остатком подразумевает под собой переплетения досок из выпирающих торцов. Второй метод считается финансово затратным, так как требуется рассчитывать лесоматериал на выступы, но сооружение достаточно надежно и значительно дольше сохраняет тепло.

Угловое стыкование на ус

Для скоса торцов угол делится напополам. В стандартной стыковке угол равен 90°, вследствие чего, каждый торец следует обрезать под 45°. Но есть вариации угла: тупой или острый. В неровном угловом стыковании можно соединять детали с различной шириной.

Сращивание компонентов на ус и стыковка бруса с прирезкой

Сращивание компонентов на ус – методика находит применение при ровных торцах компонентов, лежащих на одной прямой. Древесные элементы стыкуются без изменения толщины. Соединение досок с прирезкой применяется при стыковке двух компонентов под углом друг к другу. Практикуют при состыковке в углу двух составных частей с профилем. Если, в момент сращивания, сдвинутся доски, то образовавшийся промежуток станет менее приметен, чем при угловом стыковании на ус.

Угловое соединение в проушину

Стыковка практикуется при сборке пересекающихся деталей, находящихся на ребре, или же в угловом варианте. Наиболее популярными видами конгломерации можно назвать тавровое и угловое. Для долговечности конструкции соединение следует укреплять нагелем либо же склеить.

Соединение шипом в гнездо

Шиповая сборка выполняется при стыковке звеньев, соединяющихся углом или при пересечении. Во всем столярно-плотницком деле данную стыковку можно назвать наиболее прочной. На практике стыковку используют при производстве оконных переплетов, дверей, для рамок корпусной мебели.

Существует два вида сращивания шипом в гнездо:

  • обычная стыковка шипом в гнездо;
  • соединения ступенчатым шипом в гнездо (полупотемок). Большую часть ширины заготовленного материала занимают шип и гнездо. Со стороны паза готовится расширение, и в него заходит ступенька шипа с другого звена. Полупотемок предотвращает выпадание шипа из паза.

Иная шиповая сборка древесного материала

  • Боковой шип – производство дверей;
  • потайной скошенный шип вполупотемок – практикуется при сокрытии шипа;
  • шип впотемок – для широких составных частей, таких как нижняя обвязка деревянной двери.

Соединение бруса встык

Скрепления встык – самый простой вид соединения, заготовки крепят под прямым углом с помощью строительных скоб или унифицированного крепежа, строительный материал обработке не подвергается. Технологию используют при строительстве временных строений, полевых хранилищ и навесов, обустройстве рабочих площадок. Конструкции легко разбираются, пиломатериал может использоваться многократно.

С появлением деревообрабатывающей техники нового поколения и клееного пиломатериала, технология получила инновационное развитие. Для усиления крепления применяется потайной замок шип-паз и трапециевидная шпонка. Замок получил название коренной шип, форма и размеры замка стандартизированы. Делаются паз и шип на современных фрезерных станках, надежность крепления обеспечивается высокой точностью обработки заготовок. В таком замке шип надежно зафиксирован внутри заготовки.

Специальные требования предъявляются к качеству материала, такой способ монтажа бруса используют при работе с клееной древесиной камерной сушки. На потайной шип крепят углы коттеджей и элитного жилья, технология используется при оформлении фасадов, интерьеров, изготовление мебели, основные достоинства крепления:

  • Конструкции легко собираются и разбираются, можно приобрести дом промышленного производства в разобранном виде и собрать своими руками;
  • Углы построек отличаются прочностью и герметичностью, такой способ сборки углов получил название «теплый угол»;
  • Лицевая сторона не подвергается обработке, однородности древесной текстуры и отсутствие пропилов, придают фасаду строения привлекательность;
  • Крепление можно усиливать строительным клеем.

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Соединение брусьев встык

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Стыковка бруса на прямой плоской шпонке (нагеле)

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Распространенным методом углового соединения является «ласточкин хвост». От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Разновидности углового крепления без остатка

Существует два вида углового монтажа без остатка:

  • «лапа с присеком»;
  • «ласточкин хвост».

Рассмотрим их более детально.

Соединение в ласточкин хвост

«Лапа с присеком»

«Лапа с присеком» подразумевает наличие сложной пазовой системы, отвечающей за незыблемое крепление сырья между собой. Способ трудный, но высокоэффективный. На поверхности лапы рубится выступ. Он должен красоваться у внутреннего угла объекта.

Снизу венца (разумеется, верхнего) выпиливается отверстие под ранее сделанный шип. После чего конструкция соединяется. Этот вариант напоминает сборку конструктора. Конструкция, соединённая таким способом, побалует безопасностью, основательностью и превосходнейшим внешним видом.

«Ласточкин хвост»

Крепление бруса «ласточкин хвост» является довольно не простым, но прочным и красивым угловым способом монтажа. Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой – пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.

Способы фиксации материала между собой

Строительство сооружений из древесного материала пользуется успехом в течение тысячелетий. За это время было разработано и внедрено несколько оптимальных и хитроумных вариантов крепления сырья в углах и продольно (то есть в длину), которые актуальны как для профилированного бруса, так и для обычного.

Как было сказано, при возведении объекта брусья можно зафиксировать между собой по длине и на углах. В чём же разница? Дело в том, что угловое крепление используется при сооружении добротных стен и привлекательных внутренних перегородок в помещении. А фиксаж в длину применяется тогда, когда требуется наращивания материала. Как это? Ну, смотрите: есть бревно длиной 4 м, а размер стены, указанный в проекте, 6 м, в таком случае, нужно удлинить сырьё.

Половина ласточкиного хвоста

При таком соединении шип запиливают под конус. По характеристикам соединение в половину ласточкиного хвоста не отличается от узла описанного ранее. Но увеличивается показатель прочности. Конусный запил надежно удерживает брусья и не дает им разойтись. Это соединение применяют при строительстве стен с длиной больше чем длина бруса.

Предлагаем ознакомиться: Что нужно знать о газовой печи для сауны перед ее покупкой

По сложности изготовления стыковка в половину ласточкиного хвоста и в прямой шип ничем не различаются. Оба способа выполняют с применением шаблона или без него. Для опытного профессионала разница в трудоемкости выполнения этих стыков практически неощутима.

Шип в половину ласточкиного хвоста не должен быть больше 5 см в самой широкой части. Иначе в брусе с пазом появится трещина. Это случается из-за неравномерной усадки. На рисунке показано это место.

Если шип в половину ласточкиного хвоста будет больше 5 см

Виды углов в срубе

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.

Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Существует два основных вида углов сруба из деревянного бруса:

  1. «без остатка»
  2. «с остатком».

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Предлагаем ознакомиться: Теплый пол в бане — варианты устройства своими руками

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

  1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
  2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Соединение углов строительство дома из бруса разделяют на:

  1. Угол с остатком.
  2. Угол без остатка

Угловые соединения дома с остатком еще называют «в обло». Конструкция узла замочная, может быть собрана несколькими типами:

  1. Одностороннее.
  2. Двухстороннее.
  3. Четырехстороннее.

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

  • Соединение вполдерева;
  • Соединение в четверть и треть дерева;
  • Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.

Продольное соединение материала

Рисунок 4. Соединение впритык и внакладку.

Одним из основных недостатков бруса является его ограничение по длине. Стандартные размеры изготавливаемых изделий составляют от 4 до 6 м. При стенах большой длины или при использовании обрезков необходимо выполнять продольное соединение. Такие соединения нежелательны при строительстве капитальных стен из-за возможной деформации. При необходимости устройства продольных стыков в нескольких венцах их нельзя располагать в соседних венцах по одной вертикальной линии. Для внутренних стен ограничения по сращиванию бруса отсутствуют из-за более стабильного температурного режима.

При сращивании бруса по длине используют центральный шип или разнообразные сочленения замком. Чаще всего используется прямой замок из-за несложного процесса изготовления. В брусе делаются выборки в половину толщины бруса. Полученные поверхности доступны для обработки и могут быть тщательно подогнаны.

Надежное к смещениям соединение бруса можно получить при использовании центрального шипа. Гнездо необходимо делать немного больше длины шипа. Длина шипа должна превышать вдвое ширину бруса. Чтобы соединить более прочно, можно установить два шипа.

Удлинение бруса также можно выполнять внакладку. Соединение внакладку может быть косым или прямым. Виды соединений можно посмотреть на рис. 4. Торцам изделий нужно придать выбранную форму и уложить на место. Последующие венцы своим весом сожмут и зафиксируют соединение. При удлинении бруса в капитальных стенах желательно использовать комбинацию различных креплений. Подогнанные под соединение внакладку изделия нужно дополнительно зафиксировать одним или двумя клиньями. Вид стены со сращенным брусом можно увидеть на рис. 1д. Во всех соединениях обязательно прокладывают уплотняющий материал.

Сплачивание по высоте

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.

Способы фиксации материала между собой

Строительство сооружений из древесного материала пользуется успехом в течение тысячелетий. За это время было разработано и внедрено несколько оптимальных и хитроумных вариантов крепления сырья в углах и продольно (то есть в длину), которые актуальны как для профилированного бруса, так и для обычного.

Как было сказано, при возведении объекта брусья можно зафиксировать между собой по длине и на углах. В чём же разница? Дело в том, что угловое крепление используется при сооружении добротных стен и привлекательных внутренних перегородок в помещении. А фиксаж в длину применяется тогда, когда требуется наращивания материала. Как это? Ну, смотрите: есть бревно длиной 4 м, а размер стены, указанный в проекте, 6 м, в таком случае, нужно удлинить сырьё.

разбирать и собирать конструкции, делать временные настилы.

Усиленные полы делают в складских помещениях, спортивных и развлекательных комплексах. Для сплачивания брусового пиломатериала в помещениях используют синтетический клей, при отделке интерьера применяют крепление бруса продольной шпонкой «ласточкин хвост».

Угловые соединения вполдерева своими руками

Угловая врубка вполдерева (внахлестку) – наиболее распространенный тип рамного соединения. Его логика предельно проста: на концах обеих деталей вырезают углубления (фальцы) по ширине ответной детали. Фальц образует грань и заплечик – они должны быть идеально ровными и строго перпендикулярны друг другу. В качественном соединении поверхности обеих деталей плотно подогнаны и образуют стык без малейших зазоров.

О методах точной подгонки столярных соединений вы можете почитать в статье, посвященной данной теме.

Разметка соединения

Создайте разметку под выборку фальца. Для этого используйте столярный угольник, рейсмус и разметочный нож.

Отмерьте длину грани по ширине сопрягаемой детали. Прочертите линии разметки на кромках. Установите рейсмус на половину толщины детали и сделайте боковую разметку.

Совет! Создавая столярные соединения своими руками, вместо карандаша используйте острый разметочный нож. Он обеспечит высокую точность разметки и отсутствие следов на готовой детали. При этом углубленная линия станет удобной стартовой позицией для стамески или обушковой пилы.

Вырезание фальца

Используя обушковую пилу, отпилите отходную часть на каждой детали, аккуратно следуя по разметке без сильных нажимов и рывков.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Предлагаем ознакомиться: Сауна и баня при простуде и во время нее 2019

Особенности соединения бруса «в ласточкин хвост»

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода

Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

Соединение бревен в срубе

Строительство срубов с помощью бревен ведется чаще, чем при использовании бруса. Соединение бревен при этом имеет технологические отличия. Требования к соединениям прежние – прочность и герметичность. Рассмотрим основные способы выполнения соединений по длине и в углу.

Метод углового соединения с остатком «в обло»

Соединить с остатком бревна в срубе можно любым из следующих способов:

  • в обло;
  • в охлоп;
  • в охряп.

Первый способ («в обло») или «в чашу» является наиболее простым. При этом в бревне подготавливается вырубка в виде чаши. Ее размеры должны быть такими, чтобы присоединяемое бревно плотно укладывалось в нее. Соответственно, поперечное бревно должно иметь чашу или «обло». Угловые соединения «в обло» подразделяются по виду исполнения на варианты:

  • в полдерева;
  • заоваленный гребень;
  • в курдюк.

Наиболее доступным в исполнении является чаша в пол дерева. При укладке бревен необходимо учитывать следующее.

  1. Бревна будут уложены плотнее, если кроме вырубки «обла» по верхней части вырубить продольный паз.
  2. Паз заполняют льноватином: он будет служить утеплителем.
  3. Укладка бревен каждого следующего венца производится после фиксации поперечных бревен.
  4. Прочность конструкции достигается за счет нагелей, соединяющих верхнее и нижнее бревна. Нагелем называется длинная деревянная шпонка круглого или прямоугольного сечения.

Соединение бревен «в курдюк»

Соединение «в курдюк» является сложным вариантом метода «в обло». Гребень в данном случае выполняется овальной формы, а на дне чаши устраивается дополнительный выступ, который должен ориентироваться вдоль бревна. В нижней части выемки устраивается специальная выемка для курдюка.

Соединение бревен «в охлоп»

Такой вариант соединения выполняется аналогично вышеописанным способам. Отличие состоит в следующем. Чаша вырубается в нижней части бревна (при методе «в обло» — в верхней части). Для этого подготавливается угол для укладки бревна. Конец ранее уложенного бревна нужно прихлопнуть (в этом – суть метода).

Соединение «в охряп»

При этом методе в верхней и нижней части бревна (в месте соединения) подготавливаются прямые выемки, глубина каждой – ¼ диаметра. Метод удобен для использования в случае невозможности применения других способов соединения бревен.

Соединение бревен в углах без остатка

При этом способе соединения отсутствует часть бревна, выступающая за внешний периметр стены. Для надежного соединения необходим «присек»: концы бревен фиксируют шипами. Чтобы «присек» не продувался ветром, горизонтальные плоскости врубки выполняют наклонными. Это соединение называется «ласточкин хвост»: клиновидная часть одного бревна заклинивается между двумя наклонными плоскостями. В том случае, если к стене необходимо пристыковать перегородку, выполняется Т-образное соединение. Концу бревна перегородки придают форму усеченного конуса, в основании которого – квадрат. Внешняя часть конуса расширена. В соответствующей части стены вырубают аналогичную выемку. Соединение будет надежным за счет заклинивания деталей.
