Секреты монтажа
В процессе создания водопровода могут использоваться пластиковые или металлические материалы. Первый вариант отличается простотой в плане установки и надежностью, ведь материал хорошо гнется, поэтому можно проложить трубы в труднодоступных и узких местах, при этом не переживая за расширение рабочей зоны. Но при низких температурах пластик быстрее лопается и поддается деформации, нежели металлические аналоги.
Что касается металла, то трубы из него намного выносливее и надежнее, но и стоимость их выше. На металлической основе зачастую размещают краны и надежно приваривают их к поверхности. Это позволяет сэкономить время на монтировку дополнительных элементов и быстрее собрать конструкцию для выполнения работы.
Подготовка к зиме

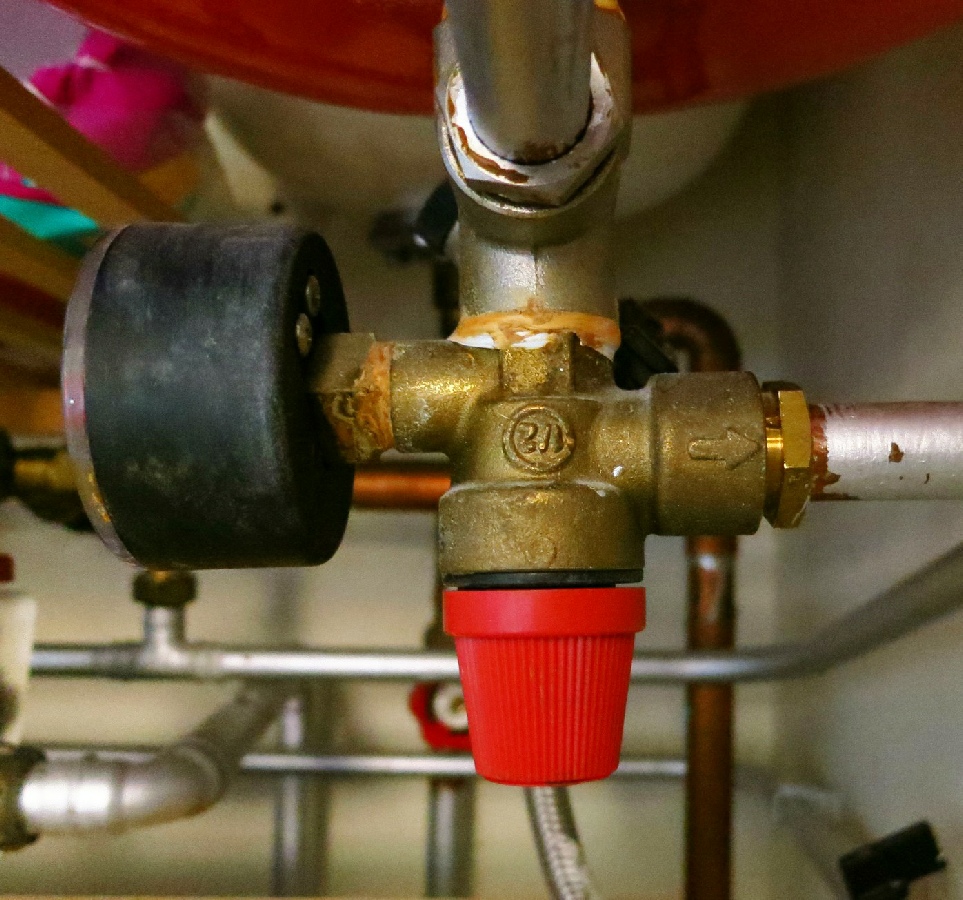

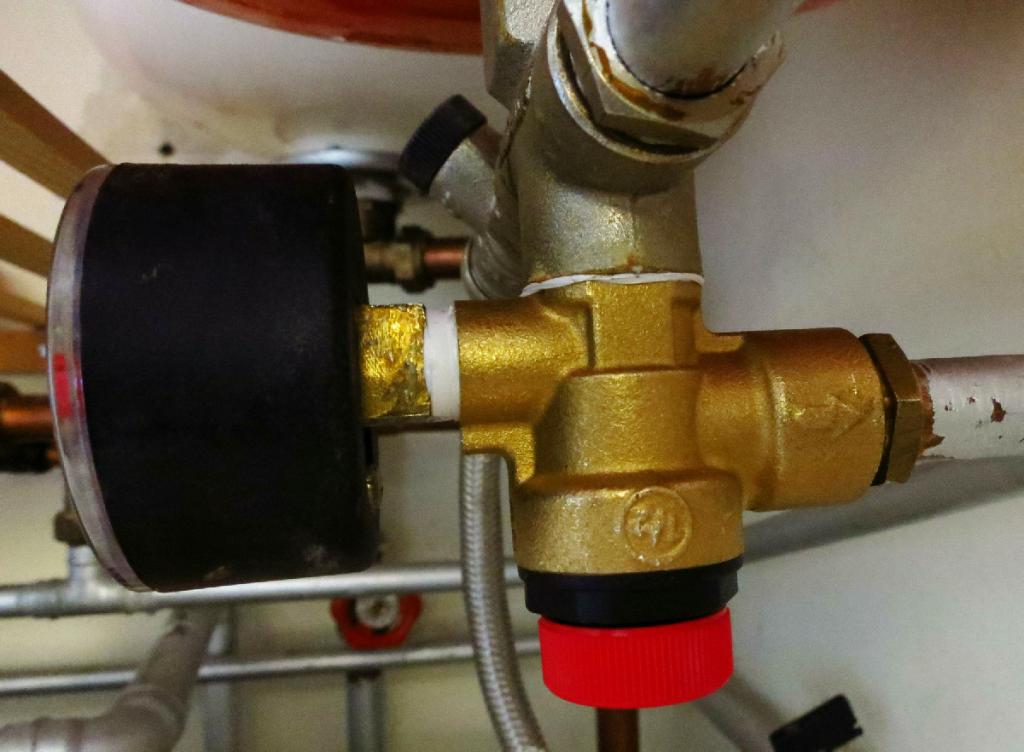

В процессе обязательно сливается вода из бойлера. Чтобы проделать эту манипуляцию без проблем, в процессе монтажа водонагревательные системы между патрубком холодной воды и предохранительным клапаном составляется специальный тройник, который оснащается сливным краном со штуцером.
В процессе слива на него надевается отводной шланг. Благодаря этому процесс освобождения бойлера от воды становится намного проще. Обязательным условием в процессе слива является отсоединение трубы подвода горячей воды от прибора.
После освобождения бака бойлера от остатков жидкости обязательно надо покачать его из стороны в сторону, чтобы остатки воды сошли со стенок. Если нет такой возможности, надо оставить кран открытым еще некоторое время и подождать.
Материалы кранов
Мы рассмотрели варианты устройства кранов, однако, помимо этого важным их различием являются материалы, из которого они выполнены. Чаще всего для них применяют:
| Латунь | Является дорогим, но в то же время наилучшим материалом, так как на нем практически не оседает накипь. |
| Нержавейка | Более дешевый, но менее долговечный материал. |
| Пластик | Самый дешевый вариант. Изделия из пластика можно использовать для умывальников, расположенных на улице и других емкостей. При соблюдении правил по эксплуатации, они могут прослужить довольно долго. |

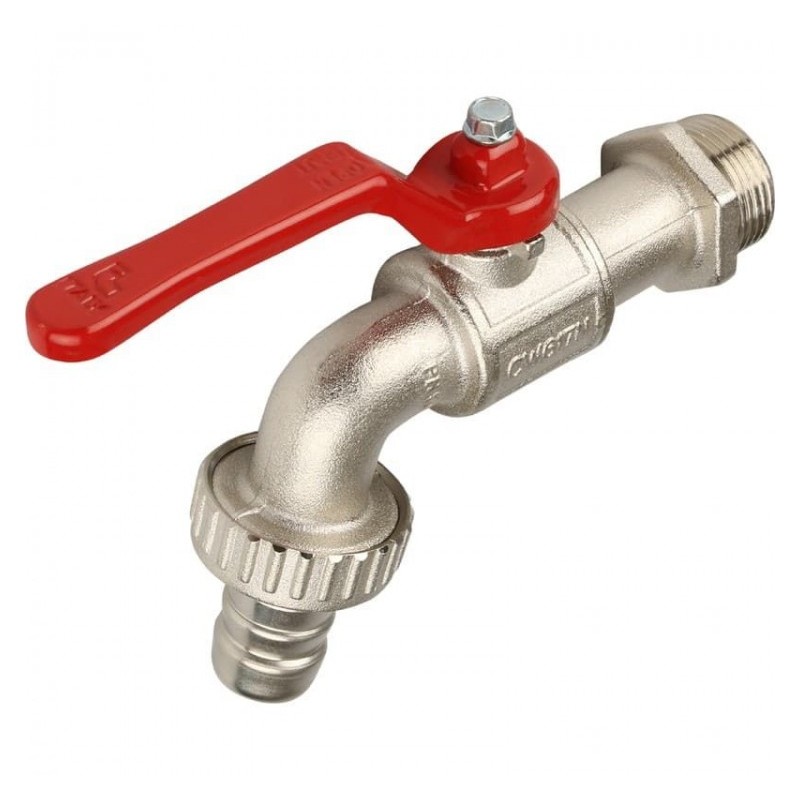

Латунный сливной водоразборный кран размера 1 – 2 шарового типа
Главные элементы
К основным правилам монтажа относится размещение элементов трубопровода на нужном уровне. Элементы трубопровода необходимо монтировать с уклоном к колодцу или иному источнику, это обеспечивает легкое стекание воды при консервации.
Также сливной кран при увеличении нагрузки на систему не лопается. На трубе, через которую идет подача воды в дом, надо установить специальный клапан. Он останавливает жидкость, чтобы она самотеком не шла в колодец. Что касается установки кранов, то они должны быть выше клапана.
Сливной кран врезают в основу трубы, используя при этом разные методы обработки швов. Для стандартных труб водопроводного типа применяются обычные автоматические краны, собрать которые можно по чертежам из инструкции. Также автоматический вариант применяется для забора воды из скважины или для беспрерывной подачи из колодца при помощи вибрационного насоса. Благодаря автоматизации системы остатки жидкости остаются на подающем шланге. При включении автомата увеличивается давление, а жидкость снова подается в дом. Обязательным условием как автоматического, так и обычного крана является наличие сливного клапана.
Консервация трубы
Для этого процесса нужно открыть все сливы даже на смесителях умывальников, чтобы жидкость полностью вышла из трубопровода. Остатки воды в зимнее время могут замерзать и расширяться в трубах, приводя к их повреждению и распиранию, если вы не пользуетесь помещением. Для процесса полной очистки используется компрессор для продувания всей системы, благодаря которому накачиваются автомобильные шины.
Он быстро выдувает остатки воды из труб, оставляя все сливы чистыми. Чтобы выдуть лишнюю воду из сливного клапана, надо добавить к компрессору больше мощности.
В процессе консервации надо позаботиться о том, чтобы труба и клапан полностью освободились от воды, обязательно для этого продуть все возможные участки. Если по каким-то причинам нет доступа ко всем трубам, то провести консервацию можно путем перекрывания элементов при помощи наличия на них кранов. Процедура проводится быстро, не занимает много времени.
Виды устройства
Итак, сливной или как его еще называют, водоразборный кран представляет собой устройство для слива воды. Этими кранами мы пользуемся ежедневно, так как они устанавливаются возле каждого сантехнического прибора, такого как ванная, умывальник, мойка и т.д. (См. также статью Как выбрать раковину: особенности.)
Другими словами – они монтируются в конце трубопровода. Правда, под сливным краном, как правило, понимают запорную арматуру, которая, как уже было сказано выше, позволяет осуществлять естественный слив жидкости из различных емкостей.
По типу устройства запорного механизма, эти устройства делятся не несколько видов:
- Вентильные;
- Шаровые;
- Пробковые.
Во многом от типа запорной арматуры зависит область применения устройства. Поэтому ниже подробней ознакомимся с особенностями каждого вида механизма.
На фото – вентильный кран
Вентильные
Принцип работы данной запорной арматуры основан на том, что шток плотно прижимает эластичную прокладку к седлу с отверстием, в результате чего перекрывает проход для потока жидкости. При вращении маховика, червячный механизм приподнимает шток, в результате чего постепенно приоткрывается пароход.
К достоинствам такого устройства относятся следующие моменты:
- Вентиль способен выдерживать высокое давление.
- Позволяет не только открывать или перекрывать поток, но и регулировать напор.
- Механизм является разборным, благодаря чему его можно ремонтировать.
Схема устройства вентильного запорного механизма
Наряду с достоинствами имеются и некоторые недостатки:
- Эластичная прокладка относительно быстро приходит в негодность, в результате чего вентиль начинает «капать». Правда, заменить прокладку не сложно своими руками.
- Чтобы полностью открыть вентиль, надо сделать несколько оборотов ручкой-маховиком.
По этим причинам вентили обычно применяют для водопроводов.
Шаровый вентиль
Шаровые
В качестве запорного механизма данного устройства используется шар со сквозным отверстием. Когда шар повернут отверстием перпендикулярно изливу, проход закрыт. Герметичность конструкции обеспечивают два резиновых кольца.
Среди достоинств шаровой запорной арматуры можно выделить:
- Надежность благодаря простоте конструкции;
- Долговечность;
- Хорошая герметичность и способность выдерживать высокое давление и температуру. Поэтому шаровый вентиль можно использовать для водонагревателя или других подобных приборов.
- Для полного открытия или перекрытия прохода нужно повернуть рычаг лишь на 90 градусов, что очень удобно.
- Невысокая цена, что также связано с простотой конструкции.
- Возможность установки сервоприводов и других механизмов, обеспечивающих автоматическую работу запорной арматуры.
Сливной шаровый кран наряду с достоинствами имеет и некоторые недостатки:
- Инструкция по эксплуатации допускает использование изделия только для полного перекрытия или открытия прохода, но не регулировки потока. В противном случае механизм быстро выходит из строя.
- Если механизм поломается, его нельзя отремонтировать.
Благодаря таким качествам, эти изделия отлично подходят в качестве сливных. К примеру, можно использовать подобное устройство для бочки или другой емкости.
Пробковый вентиль
Пробковые
Зачастую для воды или другой жидкости применяют пробковые краны. Принцип работы данной запорной арматуры предельно простой – проход перекрывается конусной пробкой, положение которой меняется при помощи червячного штока.
Такие вентили также часто применяются для слива жидкостей из емкостей, а также в системах отопления. Правда, в последнее время они пользуются меньшей популярностью, чем раньше, так как на смену им пришла шаровая запорная арматура, которая более долговечная. (См. также статью Устройство смесителя для раковины: особенности.)

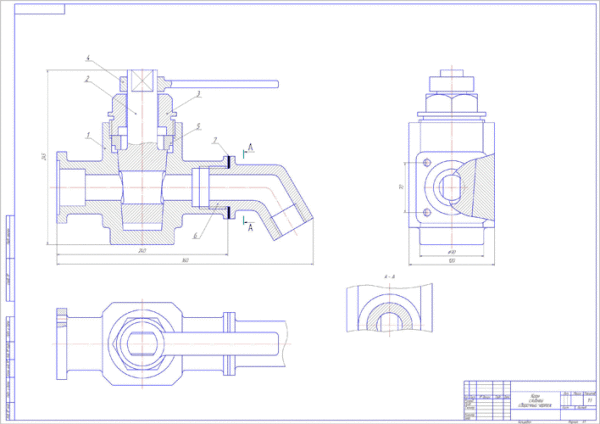

Сборочный чертеж сливного крана пробкового типа
