Слив для душевой

Виды конструкций

В зависимости от особенностей применения и предназначения, сливные трапы могут различаться по нескольким параметрам, включая материал, используемый для изготовления, а также способ выполнения монтажных работ.

Разновидности сливных трапов

Виды трапов

Отличия по материалу

Отечественными и зарубежными производителями выпускаются сантехнические конструкции, выполненные из традиционных и современных материалов:

  • пластиковые канализационные трапы способны выдерживать значительные нагрузки, а также обладают устойчивостью к агрессивным рабочим средам. Небольшой вес упрощает процесс установки. Полимерные трапы отличаются долговечностью, простым уходом и легкой, очень удобной эксплуатацией;

  • чугунные канализационные трапы отличаются большим весом и, как правило, монтируются в промышленных условиях, где требуется обеспечить наибольшую пропускную способность и высокую износостойкость. Отдельные модели регулируются по высоте пола и используются при обустройстве, как душевых кабин, так и бассейнов, туалетов или лабораторных помещений;

  • стальные канализационные трапы изготавливаются из нержавейки, поэтому наиболее востребованы при установке в условиях повышенных санитарных норм. Стальной корпус и решетка такой конструкции обладают незначительным весом, долговечные и легко могут быть установлены самостоятельно.

В частных домовладениях и квартирах предпочтение рекомендуется отдавать легким, но надёжным, быстромонтируемым изделиям, пригодным для самостоятельной установки.

Сливной трап для душа

Отличия по установке и размерам

Различные виды трапов для душевого пола

Вертикальные элементы обладают большей пропускной способностью, но требуют специальных условий монтажа.

Трапы вертикальные

Схема вертикального трапа

Горизонтальные трапы могут использоваться в любых типах помещений, вне зависимости от этажности, поэтому относятся к категории наиболее популярных и часто применяемых сантехнических изделий. Размеры и высота значительной части моделей трапа варьируются в пределах 7,5-18,0 см. Верхняя решетка или лицевая панель может иметь круглую, квадратную или прямоугольную форму.

Трапы горизонтальные

Как правило, душевые трапы устанавливаются непосредственно в пол

Каналы с дренажными свойствами

Дренажного типа лотки-каналы для душа являются разновидностью традиционного сливного трапа и, при сохранении всей функциональности, отличаются особой, вытянутой формой. Узкие и продольные водозаборники располагаются в верхней части слива, и прикрыты декоративными накладками решетчатого типа.

Общий вид канала для душа

Душевой канал

Такой канал может монтироваться как в душевой зоне, так и в любой другой части помещения. Высокая пропускная способность дополняется большой площадью водосбора, что позволяет обеспечивать полноценный слив при значительном объеме водоподачи. Предпочтение такой конструкции отдаётся в «ливневых» и «водопадных» душах.

Новый уникальный погружной стакан гидрозатвора с двухступенчатой системой защиты

Душевые лотки и дренажные каналы

Варианты затворов

Вне зависимости от типа, конструкция оснащается специальной сифонной конфигурацией или затвором, предотвращающим попадание канализационного запаха в помещение:

  • наличие гидравлического затвора обеспечивает блокирование запаха водяной пробкой, поэтому конструкция получила название – мокрая система. Использование актуально в душах, которые эксплуатируются регулярно. При отсутствии систематического использование сантехническим прибором, может наблюдаться высыхание пробки или застой сточных вод, что нарушает блокирующую функцию затвора;

  • применение сухого затвора позволяет блокировать канализационные запахи посредством воздушного слоя. На сегодняшний день такой вариант конструкции относится к недостаточно эффективным и менее востребованным моделям, поэтому выпускается ограниченным числом производителей.

Оптимальным вариантом, отличающимся высокой степенью надёжности, является применение универсальных систем затворов с двумя уровнями защиты, удачно совмещающих сухое и мокрое сдерживание запаха. Такое оборудование отличается оптимальным соотношением качественных характеристик и стоимости.

Как выглядит трап для кабины и как выбирать

Слив в полу в ванной не обходится без трапа, обязательного устройства для обеспечения правильной работоспособности. Трап представляет устройство, что соединяет сток свободного типа с канализационной трубой. Выделим главные функции, что обеспечивает это устройство:

  • Отвод сточной жидкости проходить эффективно и оперативно;
  • Слив оборудован фильтром, который не пропускает мусор в канализацию;
  • Сливной трап создает вакуум, что не дает проходить неприятному аромату из сточной канализации в комнату;
  • Классическая конструкция позволяет оперативно разбирать сток и прочищать засоры.

При покупке обнаружится трап под плитку выпускается двух видов – сухой и гидравлический. Обе конструкции беспрепятственно позволяют добираться до устройства, чтобы в случае засора разобраться с проблемой.

Самый распространенный вариант трапа для душа- сухой трап

Как чистить сифоны?

Позаботиться о чистке колена стоит заранее, на этапе монтажа конструкции во время ремонта. Для этого сифон оснащается специальным ревизионным отверстием, которое будет выполнять не только функцию осуществления перелива воды, но и функцию очищения от грязи.

Такое отверстие нужно лишь для узких приборов, тогда как девятисантиметровый трап очищается напрямую.

Если устройство устанавливается в поддон с низкой высотой, то в этом случае используются дополнительные приспособления для задержки волос, а также специальная самоочищающаяся конструкция.

Также чистку особо сильных загрязнений можно производить с помощью сантехнического прута. Но делать это должен профессионал.

Установка и уход за сливом

В принципе, установка поддона и подключение его к канализации особой сложностью не отличается. Нужно решить 2 задачи – обеспечить горизонтальность самого поддона и соблюдение минимальных зазоров и уклонов при его подключении к канализации.

Руководство по установке

Монтаж слива душевой кабины начинается с его примерки и разметки на полу проектного положения.

В дальнейшем рекомендуется придерживаться такого порядка действий:

  • сифон будет соединяться с канализацией с помощью канализационной гофры (хотя можно использовать и обычные пластиковые трубы), поэтому, зная примерное расположение сливного отверстия, можно прикинуть, какая длина гофры понадобится;
  • для удобства сборки на дне поддона с изнаночной стороны собирается каркас из металлического профиля;

Поддон будет опираться на каркас

  • к канализации нужно подключить гофру и сифон. Для соединения сифона и гофры используется пластиковая накидная гайка, дополнительно стык можно промазать герметиком для большей надежности;
  • затем поддон переворачивается на бок, в сливное отверстие вставляется металлическая сеточка (задерживает крупный мусор), кольцо;

Все, что понадобится для подключения

с изнанки подключается сифон – сперва на ту часть, которая будет контактировать с поддоном, наносится герметик, затем на него накладывается резиновое кольцо и только после этого он соединяется с частью, установленной с лицевой стороны поддона.

После этого поддон переворачивается и устанавливается на место. Ножки, как правило, выполняются с регулировкой высоты, так что можно без труда добиться горизонтальности поддона душа. Перекос проверяется обычным строительным уровнем.

Подключение выполнено правильно

Инструкция по установке допускает дополнительное укрепление конструкции. Если фабричный каркас недостаточно жесткий и дно все равно сильно прогибается, то на основании можно уложить простой кирпич или сделать возвышение из цементно-песчаного раствора с тем, чтобы поддон опирался на него.

Уход за сливом

Как бы тщательно установка не проводилась, все равно часто приходится выполнять ремонт слива душевой кабины. Причина этого простая – засор и невозможность отвода воды, отсюда и застой воды в поддоне, и неприятный запах в кабинке.

С такой картиной столкнуться может каждый

Основные проблемы, с которыми сталкиваются люди – неприятный запах и проблемы со стоком, все это – следствие одной и той же проблемы. Что касается ремонта, а вернее прочистки труб, то выполнить ее можно несколькими способами, причем в вопросе, как почистить слив у душевой кабины, многое зависит от способа подключения поддона к канализации.

В случае если использовалась не гофра, а обычные пластиковые трубы, то можно выделить такие варианты очистки как:

механический – обычный вантуз или сантехнический тросик могут справиться с засором практически любой сложности;

Набор инструментов для прочистки засора

  • различные чистящие средства также могут справиться с засором. Если хотите знать, как прочистить слив душевой кабины с их помощью, остерегайтесь слишком агрессивных веществ, которые могут просто разъесть пластик. Отдать предпочтение лучше гелевым средствам, а не порошкам;
  • можно попробовать и народные средства, например, со слабыми засорами неплохо справляется смесь из соды, уксуса и соли, ее нужно просто оставить в трубе на пару часов.

Ингредиенты для народного чистящего средства

Для того, чтобы устранить запах в душевой кабине – слив должен работать идеально. Но в случае с подключением слива через гофру справится с засором может быть непросто, тросик просто порвет трубу, вантуз также небезопасен, а агрессивные гели могут просто прожечь стенку гофры. Иногда доходит до того, что проще просто отсоединить сифон и почистить его отдельно.

Различия по направлению слива

Сифоны под душевую кабину можно поделить на два типа по направлению сливных отверстий: прямой сливной патрубок и с направлением в сторону.

Прямое приспособление при монтаже душевой кабинки используется крайне редко, разве что в индивидуальных конструкциях частных домов. Тогда как патрубок с поворотом в сторону наиболее часто используется при установке душа в квартирах.

Он позволяет экономить место пространства и наиболее подходит для канализационных путей многоквартирного дома.

Выбор по функциональности

Сливное отверстие сифона в душевую кабину может открываться автоматически или механически.

Одна из важных и удобных функций – это возможность закрытия сливного отверстия после водных процедур или для задержания воды во время принятия душа или ванны.

Устройство для закрытия сливного отверстия помогает избежать попадания запахов из канализации в ванную комнату.

Существует три разновидности сливного отверстия:

  • стандартное отверстие;
  • автоматическое отверстие;
  • отверстие click-clack.

В более современных конструкциях используется автоматический тип отверстия и тип click-clack. Такие сифоны стоят дороже, и предназначены для монтажа в душевые кабины.

Их используют при создании дизайнерского ремонта или евроремонта. Более простые стандартные модели используются для создания бюджетного варианта душевой кабины.

Важно!

Соединительными деталями трапа являются гибкие резиновые диски. От их качества зависит герметизация сифона, а также надежность его крепления

Поэтому выбирая диски, стоит обратить свое внимание на их эластичность. Надеваться на трап они должны с некоторым усилием

Стандартный тип сифона

Отличается беспрепятственным сливом воды, а также наличием подходящей по диаметру резиновой пробки, которая устанавливается на отверстие сифона механически.

Преимущество таких сливных устройств душевой кабины заключается в их недорогой цене, к тому же, они редко ломаются.

Автоматический тип сифона

Отверстие у этой модели оснащено специальным рычагом, который можно перемещать и тем самым производить открывание и закрывание слива. Устанавливается такое приспособление в душ, как правило, на высокие поддоны с переливным отверстием.

Тип сифона click-clack

Сlick-clack – это устройство для душевой кабины с клапанами. Для управления кнопкой закрытия в условном отверстии достаточно нажать на специальное устройство, которое предназначено для контроля за водным потоком, оно может либо задержать его, либо позволить выливаться свободно.

Чаще всего такой системой обладают металлические хромированные сифоны с клапаном, устойчивым к коррозии.

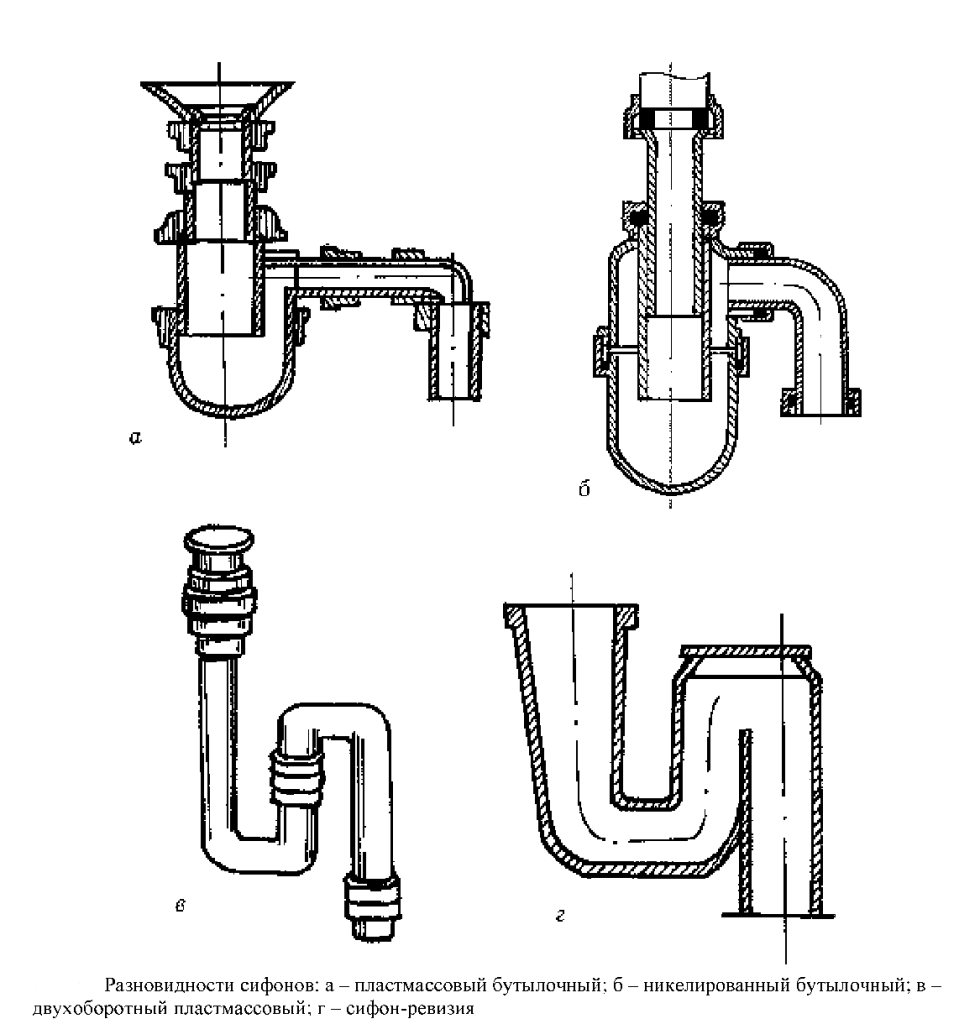

Разновидность сифонов для душевых кабин

Выбор слива поддона душевой кабины требует особой внимательности, понимания строения конструкции и сводится, по сути, к выбору сифона определенного вида с гидрозатвором. Изделие оценивают по следующим критериям: глубина поддона, его конфигурация, высота монтажного проема, наличие перелива, заглушки.

Рассмотрим более подробно разновидности сифонов.

  1. Бутылочный. Данный элемент коммуникации имеет форму бутылки, его горлышко соединяется со сливным отверстием поддона. Для стока воды предусмотрено наличие дополнительной трубы в боковой части оборудования. Достоинствами конструкции являются надежность изделия, простота установки, легкость чистки. В процессе монтажа оборудования, следует помнить о необходимости обеспечения свободного доступа к нему. Помимо этого, среди недостатков бутылочного сифона можно отметить необходимость расположения поддона на большой высоте над основанием из-за внушительных размеров элемента коммуникации.
  2. Трубный или коленный представляет собой трубу изогнутой «U» или «S» -образной формы. Благодаря такому строению прибор занимает гораздо меньший объем, чем бутылочный, а следовательно исключена потребность дополнительного подъема душевых поддонов на подиумы. Самым простым примером сифона такой конструкции является гофрированная труба из пластика в форме буквы S. Для удерживания ее в таком положении используют хомуты. Главным недостатком трубного сифона является необходимость проведения частой прочистки, из-за быстрого накопления грязи на внутренней гофрированной поверхности.
  3. Трапы-сливы. Отличительной особенностью конструкции выступает простота, элемент можно установить как в пол, так и в технологический проем небольших размеров. Минимальная высота трапов – 8см. В таком сифоне не предусмотрено наличие заглушек, дополнительных вводов для перелива. Благодаря этому они отлично подходят для монтирования на плоские поддоны, которые находятся практически на одном уровне с основанием.

Прежде, чем осуществить покупку сифона следует обратить внимание на высоту трапа, благодаря которой его устанавливают по поддон душевой кабины. Лучше отдать предпочтение изделию с наименьшей высотой, это позволит осуществить его установку на минимальном уровне( 8-20 см)

Таким образом, будут созданы максимально комфортные условия для пользователей душевой кабиной.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
    Подготовлены направляющие для заливки стяжки
  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
    Примерная схема расположения лаг «конвертом»
  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Этапы монтажа слива в полу

Процесс установки слива в полу в санузле включает в себя следующие этапы работы:

  • предварительная подготовка пола в душе к установке конструкции;
  • установка гидроизоляционной обмазки;
  • установка трапа в ванной, который будет служить основанием для слива;
  • установка уклона, обеспечивающего сток воды и его выравнивание;
  • отделка пола кафельной плиткой и другими материалами.

Предварительная подготовка пола к монтажу конструкции

Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.

Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.

Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.

Особенности установки сливного трапа

В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.

Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:

  • герметизирует стыки с поверхностью пола в душевой кабине;
  • дает возможность фильтровать всю воду, которая поступает в сток;
  • дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
  • защищает от неприятных запахов благодаря гидрозатвору.

Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:

  • устойчивость к коррозии;
  • надежность;
  • прочность;
  • возможность разобрать и очистить конструкцию.

Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.

Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:

  • основание покрытия;
  • гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
  • второй слой герметичной гидроизоляции;
  • бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
  • слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.

И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.

Как правильно установить слив

Установка слива в пол состоит из таких поэтапных действий:

  • приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
  • соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
  • прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
  • выложите рейки рядом со стенами, они будут применяться как деформированные швы;
  • залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
  • при стяжке не забудьте об уклоне в сторону слива;
  • после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
  • в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
  • по уровню направляющих выложите второй слой цементного раствора;
  • после того как он высохнет, выкладываем на пол керамическую плитку.

Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.

Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.

Особенности устройства

Заранее предусмотрите место и выберите вариант системы отвода жидкости.

Если предполагается, что душевая будет оборудована поддоном, вариантов может быть два:

  • трапы;
  • каналы.

В душевых без поддонов чаще используются сливные трапы, которые обустраиваются ниже уровня пола. Особенность системы – обязательное наличие решетчатой площадки, под ней присутствует отверстие для слива. Внутри отверстия для слива монтируется механизм приема стоков. Он нужен для того, чтобы стоки не уходили обратно в душ, иначе образуется застой и неприятный запах.

Для полного исключения таких проблем пол в душе монтируется с уклоном в сторону сливного клапана

Здесь важно правильно продумать размещение, так как если решетка будет установлена по центру душа, то наклон пола следует сделать в 4?х плоскостях, а если клапан слива будет размещен в углу, то можно обойтись наклоном в одну или в две плоскости

Трап выглядит как сборная система, в которую включаются:

  • сам трап;
  • сифон;
  • прокладки и уплотнители;
  • гидрозатвор.

Душевой канал представляет собой вытянутый прямоугольный корпус, состоящий из решетки с водоотводным лоточком и сливом. Прямое предназначение вида – слив стоков из душа в канализацию. В продаже можно увидеть решетки различной формы из разных материалов. Конфигурации можно выбрать в соответствии с потребностями и финансовыми возможностями.

Душевой канал устанавливается при дверях в ванную или недалеко от стены. Наклон основания нужно делать в одну сторону (в зависимости от места, выбранного для канала). Правильно установленный канал обеспечивает хороший отвод, а иначе – может произойти перелив воды, которая затем может попасть под плитку.

Современные механизмы способны пропускать до 20 литров в минуту. Стандартные материалы изготовления каналов – пластик или нержавейка. Такие системы слива продаются как частями, так и полностью в комплекте. Варианты выбора достаточно гибкие.

Выбор схем монтажа может учитывать нахождение существующей канализационной разводки, а также учитывать высоту основания душа. В зависимости от существующей схемы, покупается то или иное оборудование. Рассмотрите виды для кабин с поддоном и без.
