Как сделать шиберную задвижку для дымохода

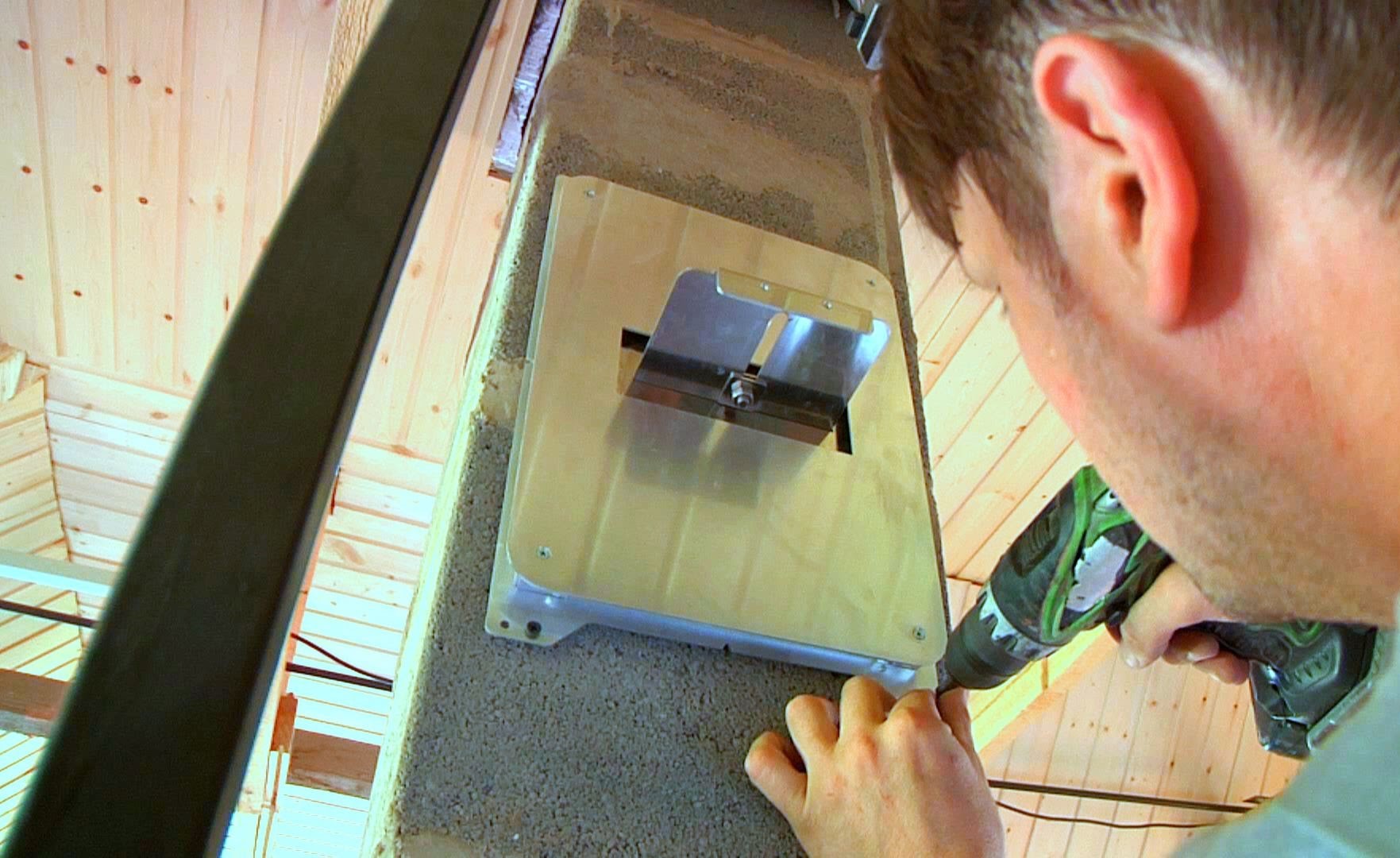

Монтаж задвижки дымохода своими руками

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Лучше покупать задвижки, произведенные из нержавеющей стали. Основная часть шиберной установки – это обечайка. В составе шибера имеется несколько обечаек.

Регулировка

При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.

Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.

Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.

Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.

Монтаж своими руками

Существует три способа установки:

  1. Установление шибера происходит в самой каминной топке. Шибер устанавливается на расстоянии одного метра от отопительного устройства, что позволяет с легкостью управлять шиберной задвижкой.
  2. Второй способ установки шиберной заслонки – объединение с другими деталями отопительной конструкции без дополнительного использования крепежа. Также данный вариант установки носит название «труба в трубу».
  3. Третий способ установки шиберной заслонки – это его установка в вентиляционных трубах. В данном случае шиберная задвижка применяется для того, чтобы двигатель вентилятора не перегрелся во время его включения.

Обратите внимание: процедуру монтажа нужно проводить в закрытом виде шиберной установки, а не в открытом, чтобы избежать лишнего давления на двигатель.

Эти основные три способа установки шиберной заслонки применяются постоянно при строительстве дымоходов или вентиляции.

К примеру, для печи с газовым отоплением требуется классическая дроссельная заслонка (поворотный шибер) или иногда автоматический поворотный шибер, так как она полностью перекрывает дымоход, благодаря этому пламя не выйдет наружу.

Но поворотные шиберы не рекомендуется устанавливать при строительстве банной печи, потому что она будет пропускать пар в закрытом виде, а в открытом виде поворотный шибер очень тяжело очистить.

В большинстве случаев шиберная заслонка продается вместе с дымоходом в полном комплекте. Но бывают дымоходы и без него, поэтому шибер можно сделать самостоятельно, покупая его составляющие в различных строительных магазинах.

Примите к сведению: перед покупкой важно определить необходимые размеры. Покупать шиберные задвижки лучше всего из стального материала

Основная часть шиберной установки является обечайка. Шибер состоит из нескольких обечаек.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

  • увеличение – открытая задвижка шибера;
  • снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.


Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

  • контроль уровня тяги;
  • регулировка интенсивности горения;
  • перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

  • значение сечения трубы;
  • величина температуры потоков проходящих по дымоходному каналу;
  • вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.


Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Принцип работы шиберного механизма

Механизм включает:

  • корпус,
  • шибер,
  • стойку,
  • уплотнительные элементы,
  • сальниковый уплотнительный узел.

Усилие, посредством которого регулируется движение шибера передается посредством штока.

Герметичность обеспечивается посредством сильного прижатия шиберного элемента к уплотнителям напором движущейся среды. Конструкция шиберов может включать выдвижной или невыдвижной шток. Фиксированный шток широко используется при установке шибера в ограниченном пространстве.

Корпус

Корпуса задвижек могут быть цилиндрической или прямоугольной формы. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и сквозным шибером. Корпуса изготавливаются из высокопрочного чугуна, цветного металла или легированной стали.

Материал, из которого изготовлена задвижка оказывает прямое влияние на ее устойчивость к агрессивным средам. Так, чугунные элементы хуже противостоят воздействию:

  • дизтоплива,
  • моторного масла,
  • бензина,
  • индустриального масла.

Для того, чтобы снизить стоимость задвижки и повысить ее устойчивость к воздействию агрессивной среды, используются комбинированные задвижки – корпус из чугуна, а шибер — из легированной стали. В случае, если воздействию агрессивной среды подвергается чугун, его в целях сохранения покрывают эпоксидной смолой. В некоторых случаях в агрессивных средах используются шиберы с корпусами из высокопрочного ПВХ.

Нож

Он может быть изготовлен из толстой прокатной плиты, имеющей уплотнительные


параллельные элементы. Ножевой элемент имеет проходное отверстие, полученное сверлением. Диаметр отверстия должен равняться диаметру патрубка, к которому крепится шибер.

Шиберный элемент может иметь заостренную кромку, которая может идти под углом к закрываемому отверстию или закрывать его прямо. Это позволяет разделить элементы шиберов:

  • на ножевые
  • и гильотинные.

Заточенный элемент ножа позволяет легко перекрывать отверстия, через которые проходит вязкая или твердая среда. От величины заострения зависит возможность максимально быстрого перекрытия отверстия трубопровода.

Для изготовления ножей используется высокопрочная легированная сталь. Нож подвергается полировке, обеспечивающей максимально легкое скольжение по уплотнительным элементам и максимально плотное примыкание к краю уплотнителя или трубопровода. Качественная полировка позволяет предотвратить торможение или заклинивание при перекрытии потоков сред, имеющих большое количество твердых включений.

Уплотнители

Могут использоваться два вида уплотнителей: металлические, из синтетических компонентов.

  1. В нефтехимической отрасли как уплотнительный материал используется нитриловая резина.
  2. При работе с маслами и топливом в условиях пониженной температуры хорошо подходит уплотнитель на основе резиновой смеси и СКН.
  3. В фармацевтической и пищевой промышленности широко применяются уплотнители на основе силикона.

Сальник обеспечивает герметичное прилегание верхней части устройства. Его набивка состоит из хлопчатобумажного волокна, синтетических полиматериалов, графитосодержащего материала.

Типы соединения с трубопроводами

Устройства крепятся к трубопроводам посредством:

  • фланцевого,
  • межфланцевого,
  • приварочного соединения.

Усиление герметичности шибера при межфланцевом или фланцевом соединении усиливается посредством специальных прокладок.

Недостатки

Шиберная заслонка и ее недостатки:

  • В некоторых системах каминов она является единственным регулятором горения. Это плохо.
  • При прямом дымоходе от топки тяжело прочищать канал от сажи (через топку).
  • Нужны знания — понимание дымохода, работы камина, процесса и режимов горения, изменения тяги и последствия.
  • С течением времени в кустарных моделях может «заедать» (при нагревании или если в направляющих застряли кусочки сажи). Часто в дымоходе шибер на трубу печи типа сэндвич может заклинивать из-за неравномерного температурного расширения наружной и внутренней трубы. Иногда, шибер «заедает» от неграмотного монтажа.

Выбор задвижки

Задвижка на трубу дымохода подбирается в зависимости от следующих параметров:

  • вида устройства;
  • материала изготовления;
  • размеров.

Рассмотрим каждый из них более подробно.

Разновидности задвижек. Их преимущества и недостатки

В зависимости от конструктивных особенностей выделяют:

  • выдвижные заслонки (рисунок выше), представляющие собой отрез трубы с двигающейся пластиной. Такой вид шибера отличается простотой монтажа, невысокой стоимостью и возможностью самостоятельного изготовления;
  • поворотные (дроссельные) заслонки. Открытие дымового канала производится за счет вращения пластины, расположенной на направляющей в центре отреза трубы. Поворотная задвижка менее надежна по сравнению с выдвижным шибером, но может быть установлена не только на дымоход, но и дымоотводящие патрубки, например, от камина.

Дроссельная задвижка для дымохода

Как правило, выдвижные конструкции устанавливаются на кирпичные дымоходы, а поворотные на стальные дымоотводящие трубы.

Выбор материала и размеров заслонки

Помимо вида печной задвижки важно учитывать и такие параметры, как материал изготовления и размеры устройства. Заслонка для дымохода может быть изготовлена:

Заслонка для дымохода может быть изготовлена:

из чугуна. Этот вид материала является наиболее распространенным в кирпичных дымоходах, так как отличается высоким запасом прочности и долговечности, а также на него не действуют негативные последствия воздействия влаги, сажи и иных отложений. Единственным существенным недостатком является большой вес конструкции, что усложняет процесс установки устройства;

Шибер, изготовленный из чугуна

нержавеющая сталь. Наиболее легкий, но не менее долговечный при правильной обработке материал. Сталь легко чистится, не подвергается воздействию коррозии и высокой температуры. Из стали, как правило, изготавливаются дроссельные задвижки для стальных дымоходов.

Размеры шибера подбираются в зависимости от внутреннего сечения трубы. Плотность перекрытия дымохода может быть достигнута только в случае полного соответствия указанных параметров.

Заслонка своими руками

Данное изделие состоит из направляющей рамы и самой задвижки, но как делается сама шиберная заслонка для дымохода. Первоначально требуется вычислить величину внутреннее сечение трубы либо же дымохода из кирпичей. В соответствии с замерам, готовится листовая сталь, толщина которой примерно 5 мм. Это для прямоугольной задвижки. С одной из сторон готовится сгиб шириной 25 мм для того, чтобы заслонку вы могли просто выдвигать. Каждый срез как следует шлифуют. В это же самое время уменьшайте размеры изделия на пару миллиметров со всех сторон. Это позволит заслонке свободно двигаться в самом дымоходе. В том случае, если шибер ставится в дымоход из кирпича, рамку можно подготовить из хорошей стальной проволоки. Подберите диаметр в 6 мм. Чтобы это сделать, проволоку следует выгнуть буквой П, подогнав по отверстию. Вы практически сделали шибер для дымохода своими руками.

В ситуации, когда дымоход выполнен из стали и имеет форму прямоугольника, рамку изготавливают из полосы из стали толщиной 3 мм, а также шириной не более 40 мм. Полосу следует согнуть вдоль, не забывая про зазор по толщине, после этого надрезают в паре местах под острым углом и придают форму буквы П. Концы подготовленного профиля объединяют с помощью пары кусочков металла, разместив их таким образом, чтобы промеж них свободно могло ходить полотно задвижки. Должна выйти рамка прямоугольной формы для шибера с соответствующими пазами. Кроме того, внутренний периметр рамы в обязательном порядке должен быть равен сечению дымохода. А вот с поворотным шибером все существенно сложнее. Вот и все, заслонка на дымоход своими руками готова.

Частые ошибки и проблемы при установке

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

  1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
  2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок.

  • Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
  • Установка чугунной детали в металлический дымоход (чугун много весит);
  • Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
  • Установка шибера с негладкой поверхностью;
  • Установка задвижки без отверстия для выпуска угарного газа;
  • Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры

Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

Многофункциональная поворотная задвижка

Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:

  1. Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
  2. С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
  3. Аналогичное отверстие необходимо сделать и с другой стороны рамки.
  4. Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
  5. Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
  6. Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
  7. Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
  8. На этом этапе мастер должен приварить ось точно по центру пластины.
  9. Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.

Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

  1. Установка в каминной топке.
  2. Крепление по методу «труба в трубе».
  3. Монтаж в вентиляционную систему.


Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Предлагаем ознакомиться: Что делать если замерз бетон

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Шибер – это заслонка, задвижка для дымохода печи, предназначенная для улучшения тяги в нем. Изготавливают данную деталь из металла. Ее монтируют на этапе возведения дымоходной трубы и вентиляционного прохода.

Тяга имеет большое значение для функционирования отопительного агрегата. При ее достаточной силе топливо сгорает полностью, в результате чего на него сокращаются расходы. Когда тяга плохая, в любой момент может произойти возгорание и чтобы этого не допустить, устанавливают шибер для печки или камина.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

т один ряд из кирпичейШибер играет одну из главных ролей в дымоходе, назначение которого — регулировка тяги. Хорошая тяга означает, что КПД всей отопительной системы будет отличным и экономия топлива станет очевидной.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

  1. Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
  2. Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

Есть три способа, как установить шибер:

  1. Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
  2. Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.
  3. Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.
