Зачем нужен шибер для дымохода и как его сделать самостоятельно?

Разновидности шиберных задвижек

На сегодняшний день существуют две основные разновидности шиберных заслонок для дымоотводных каналов. Они отличаются индивидуальными особенностями конструкции:

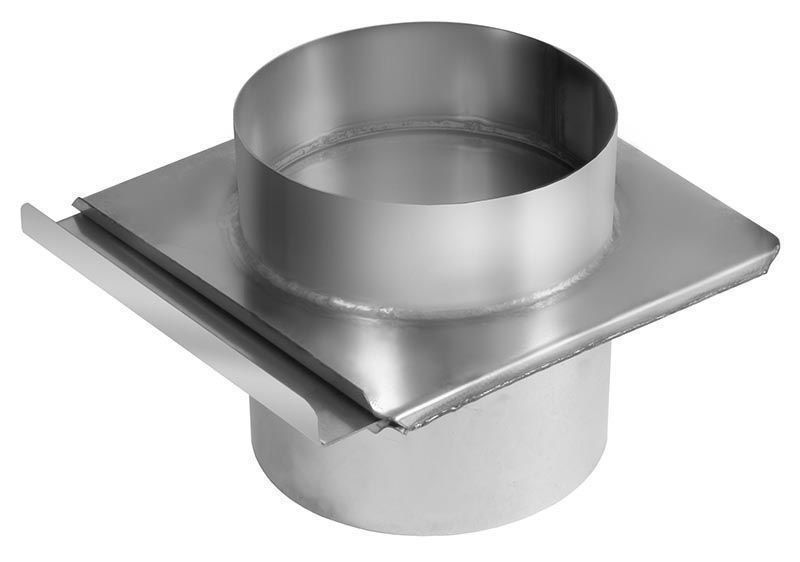

• горизонтальный шибер для дымохода;
• поворотная задвижка.

Регулировка тяги в дымоотводной коммуникации с помощью горизонтального шибера осуществляется довольно просто: выдвигается пластина, которая способна перекрывать определённую часть канала. Как правило, горизонтальные модели заслонок монтируются в дымоотводных конструкциях, выполненных из кирпичного материала. Монтаж таких изделий производится в горизонтальной плоскости (оттуда и название).

Задвижки различаются конструкцией и формой, поворотное устройство еще называют заслонкой

Горизонтальные шиберные изделия можно устанавливать и на металлические дымоходы. В пластине, которая выдвигается и перекрывает часть дымоотводного канала, на стадии производства выполняются отверстия или отсутствует часть самой пластины. В случае самостоятельного изготовления шиберного элемента для дымоходной конструкции обязательно нужно не забыть выполнить в пластине отверстия, иначе не будут соблюдены правила пожарной безопасности.

Поворотная шиберная заслонка, которую ещё называют дроссельной, является классической моделью и представляет собой пластину, которая закрепляется в круглой или квадратной трубе дымохода. Фиксация дроссельной модели внутри трубы производится таким образом, чтобы обеспечивалась возможность вращения заслонки вокруг собственной оси. Стоит отметить, что модели такого типа могут устанавливаться не только в дымовых трубах, но и в патрубках.

Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры

Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

Многофункциональная поворотная задвижка

Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:

1. Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
2. С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
3. Аналогичное отверстие необходимо сделать и с другой стороны рамки.
4. Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
5. Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
6. Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
7. Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
8. На этом этапе мастер должен приварить ось точно по центру пластины.
9. Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.

Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

• Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
• Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
• Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
• Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
• Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
• Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
• Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
• Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
• Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

 Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

Установка задвижки

Монтаж любого вида шибера производится на первых этапах установки системы отопления. Установить конструкцию на дымоходную трубу совершенно не сложно. Сделать это можно тремя методами:

• Возле топки камина. Подсоединяется устройство на дымоходной трубе на расстоянии одного метра от отопительных приборов. Такой удобный монтаж заслонки позволяет беспрепятственно проводить контроль работы шибера.
• «Труба в трубу». Данный способ предполагает крепление шиберной заслонки на дымоходную трубу без применения дополнительных фиксаторов. Надежно держится задвижка за счет плотного примыкания к трубе дымохода.
• В вентиляционном канале. Такой вариант установки используется в основном для охлаждения двигателя вентилятора.

При сооружении печей и каминов чаще всего устанавливают заслонку первым способом. Шиберные задвижки используют как для круглых, так и квадратных дымоходных труб. Изделия с вращающейся пластиной чаще всего устанавливают в дымоходах с сечением в виде круга.

Установка шибера в печь из кирпича

Шиберная заслонка довольно часто применяется для кирпичных печей. Установка ее производится на этапе строительства дымохода. Размещают задвижку на первом метре трубы. Такое расположение шибера позволяет легко проводить регулировку тяги. Для монтажа такого шибера необходимо:

• производится кладка двух рядов кирпичей дымохода;
• во втором ряду прорезается проем необходимого размера;
• устанавливается заслонка;
• в любом кирпиче этого же ряда пробивается выемка для поворотной ручки;

Далее выполняется кладка следующих рядов

При этом следует обращать внимание на плотность прилегания к месту, где установлен шибер. Все щели следует замазать раствором

При использовании такой заслонки следует учитывать все меры безопасности. В процессе работы печи ни в коем случае нельзя закрывать шиберную задвижку. Такое действие приведет к попаданию угарных газов внутрь помещения. Некоторые модели имеют специальный фиксирующий элемент, который не дает закрыть проем трубы полностью.

Обзор моделей от «Сибирского Центра печного и каминного литья»

Стандартная заслонка дымохода может быть выполнена из чугуна или других металлов. Это наиболее простое изделие, позволяющее сохранить необходимое тепло. Для того, чтобы дымоход был закрыт более плотно и надежно, возможно монтировать сразу несколько элементов (один на другой). Главное не допускать образования зазоров между пластинкой и рамой. В противном случае вы не только станете терять тепло, но и столкнетесь с появлением в печи кружака-инея.

Вьюшки представляют собой рамы, имеющие не только отверстия, но и борта. Последние прикрывают наружную крышку, закрывающую круглое отверстие изнутри. С помощью вьюшек вы можете отказаться от установки нескольких стандартных заслонок. Так как такие изделия гарантируют надежное двойное закрытие.

Если вы ищите задвижку для каминной печи, имеющей недостаточно высокий дымоход или растапливающуюся только время от времени, вам нужна летняя модель. Используя открытую заслонку, вы существенно упростите растопку даже при сложных климатических условиях.

Универсальным решением являются удлиненные заслонки. Они могут одновременно выполнять функции летних, и стандартных аналогов. Преимущество решения особенно заметно в случае строительства индивидуальных систем отопления и с узкими дымоходами.

Поворотной задвижкой называют элементы, в которых пластинка открытия дымохода вращается, а не выдвигается. Для открытия/закрытия рамки необходим простой поворот ее ручки.

Основные виды шиберных задвижек

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

• Возможность регулирования тяги;
• Экономия топлива;
• Шиберы способствуют сохранению тепла.

Минусы:

• Устройства затрудняют чистку дымоходов;
• При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
• Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Назначение и основные параметры

Для чего бывает нужен шибер системы дымоотвода? У него сразу несколько назначений.

Шиберная перегородка дымоотведения нужна для регуляции силы тяги внутри трубы, скорости прогорания топлива, частичного перекрытия сечения дымопровода.

Данный агрегат подлежит установке на местах с наименьшим нагревом, лучше в пределах одного метра от начала трубы. Если сделать иначе, то при расширении стенок трубы под воздействием тепла задвижку будет клинить.

Монтаж шиберной затворки для контроля движения воздуха имеет смысл только для печных или каминных сооружений, обогревающих посредством твердого расходного материала: уголь, дрова. Когда отопление осуществляется за счет газа или жидкого типа топлива, то монтаж делают исключительно в целях защиты дома от попадания атмосферных осадков, мусора.

Как вмонтировать затвор

При любом подходе шибер на дымоотводную трубу обязан соответствовать определенному набору характеристик:

• жаростойкость;
• устойчивость к ржавчине, деформации;
• длина должна составлять не менее 85% глубины дымохода без остановки процесса отопления при раскрытии;
• теплопроводность.

Лучше выбирать модели с ручкой, оснащенной неметаллическими вставками, чтобы было можно без проблем и риска получить ожоги управлять шибером.

Ручка затвора с неметаллической вставкой

Диаметр металлической прослойки должен соотноситься с сечением дымоотвода, чтобы не пропускать внутрь осадки, хорошо выводить дым.

Заслонка на дымоход должно свободно проходить наружу и обратно, без заедания, а поворотный вид – легко вращаться.

Как выполнять регулирование тяги при помощи шибера

Дрова сгорают полностью, а сажи при этом получается очень мало только в том случае, если тяга соответствует значению «альфа», то есть, находится в пределах 2,0-2,5 (для её вычисления существует специальная формула). Важным условием для существования хорошей тяги является обеспечение подачи воздуха в зону горения.

Необходимо хорошо запомнить следующий момент: если вы закрыли шибер, в баню всё равно будет просачиваться угарный газ, причём вы можете не видеть дыма и не чувствовать запаха гари. Угарный газ очень опасен, ведь за несколько часов можно полностью угореть. Шибер можно закрывать лишь в самом конце топки, когда абсолютно все дрова полностью перегорели и слегка покрылись пеплом.

Видео «Регулятор тяги»:

https://youtube.com/watch?v=MH6WfxT2n_E

Видео «Самодельный шибер дымохода»:

Будьте внимательны, не рискуйте своим здоровьем и своей жизнью! Берегите себя!

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

• болгарка, отрезной и шлифовальный абразивный круг;
• дрель;
• метчик;
• масло для смазки метчика при нарезке резьбы;
• молоток;
• тиски;
• плоскогубцы;
• сварка;
• керн;
• электроды для нержавеющей стали;
• циркуль;
• рулетка;
• маркер перманентный.

Из материалов следует сразу подготовить:

• лист нержавеющей стали толщиной 1.5 -2 мм.
• трубку нержавейку с внутренним диаметром 6 мм;
• 2 болта 8мм,
• гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
5. Отрезаем трубу болгаркой с отрезным кругом.
6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
11. Собираем заслонку в трубку.Шаг 7
12. Делаем шаблон для фиксатора заслонки.Шаг 8
13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
3. Устанавливается заслонка.
4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Основные функции шиберной задвижки

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Если камин с печью не эксплуатируются, то в этот период задвижка шибера должна находиться в закрытом положении.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

1. Функция регулятора тяги в дымоходе.
2. Частичное перекрытие сечения дымоходного канала.
3. Регулятор интенсивности горения пламени в топке.

Изготовление шибера своими руками

Чертеж шибера

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Шибер – это заслонка, задвижка для дымохода печи, предназначенная для улучшения тяги в нем. Изготавливают данную деталь из металла. Ее монтируют на этапе возведения дымоходной трубы и вентиляционного прохода.

Тяга имеет большое значение для функционирования отопительного агрегата. При ее достаточной силе топливо сгорает полностью, в результате чего на него сокращаются расходы. Когда тяга плохая, в любой момент может произойти возгорание и чтобы этого не допустить, устанавливают шибер для печки или камина.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

т один ряд из кирпичейШибер играет одну из главных ролей в дымоходе, назначение которого — регулировка тяги. Хорошая тяга означает, что КПД всей отопительной системы будет отличным и экономия топлива станет очевидной.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Частые ошибки и проблемы при установке

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок.

• Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
• Установка чугунной детали в металлический дымоход (чугун много весит);
• Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
• Установка шибера с негладкой поверхностью;
• Установка задвижки без отверстия для выпуска угарного газа;
• Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

• Дойти до 6 ряда кладки кирпича.
• В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
• Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

1. Делаем отметку на трубе дымохода.
2. Примеряем нашу заготовку.
3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе. Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики дымохода и особенности интерьера. Для дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.
