Где должна быть точка росы в стене

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.


Игнорирование точки росы может привести к крушению самолета Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.


Точка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

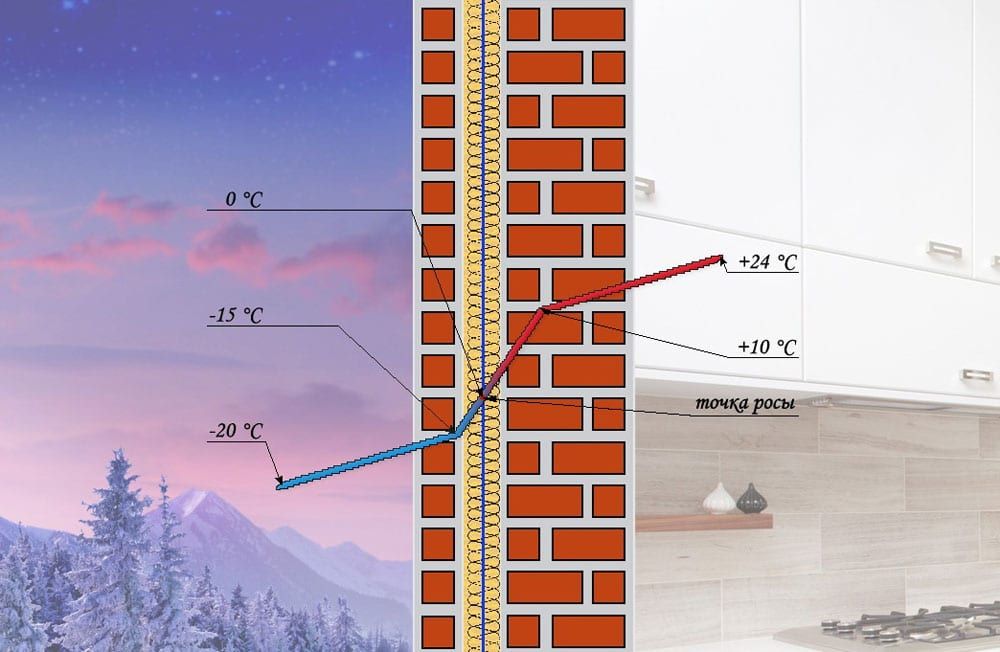

Размещение точки росы

Вред точки росы для стен дома

   Мы разобрались,
что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом
из перечисленных мест.

Точка росы в
наружном утеплителе

Это самое безвредное для дома нахождение точки росы.
В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в
    самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в
    конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется
    при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.

  • Стены дома сухие в течении всего года, как с наружной так и со внутренней
    стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в
стене дома, ближе к внутренней поверхности

    Возникает,
когда пар проходит середину толщины стены и конденсат начинает образовываться уже
ближе к поверхности стены, которая находится внутри дома.

Последствия
точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения:
    шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет
    очень трудно избавиться
  •  В доме появляется неприятный
    ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.

плесень на стене внутри дома

   Самые разрушительные и вредные последствия
для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует
учитывать при проектировании и возведении стен, крыш и строительства всего дома.
Ее не соблюдение может привести к необратимым и критическим последствиям для
всего здания.

Теплоизоляционный материал

Для защиты зданий от тепловых потерь, высокой влажности и сдвига точки его утепляют теплоизоляционными материалами. Зимой утеплитель позволяет снизить затраты на отопление, а летом сохраняет прохладу внутри помещения. Каждое изделие имеет свои области применения и свойства. В строительстве используются экологичные и удобные для монтажа материалы. Под определенные условия подбирается изоляция нужного вида.

При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя.

По форме материалы разделяются на:

  • рулонные;
  • листовые;
  • сыпучие;
  • единичные.

По структуре:

  • волокно;
  • ячейки;
  • зернистые.

Сырье бывает органическим, неорганическим и смешанным.

Основные характеристики изоляционных материалов:

  • теплопроводность;
  • влагопоглощение;
  • пористость;
  • влажность;
  • плотность;
  • паропроницаемость;
  • удельная теплоемкость;
  • прочность и др.

Пеноплекс

Пеноплекс еще называют пенополистиролом. В отличие от пенного полистирола материал имеет большую плотность, меньше подвергается механическим повреждениям. Он почти не проводит пар из-за низкого коэффициента паропроницаемости. Однако относится к IV группе горючести (быстро воспламеняется).

Пеноплекс рекомендуется для наружного утепления стен.

Для утепления стен, террас, лоджий, балконов выпускают пеноплекс категории «комфорт». Коэффициент теплопроводности у него в 9 раз меньше, чем у минеральной ваты. Материал требует мало времени на нагрев помещения после охлаждения благодаря низкой теплоемкости. Температурный диапазон эксплуатации составляет -70…+70°C. Пеноплекс этого вида обладает не лучшей звукоизоляцией, имеет самую маленькую плотность и меньший предел прочности по сравнению с другими материалами.

Пласт пенополистирола шириной 2 см сохраняет тепло почти так же, как 40 см минеральной ваты или 37 см кладки кирпича.

Пенопласт

Пенопласт − это материал, отличающийся легкостью и плавучестью. Он устойчив к возгоранию, но под воздействием огня начинает плавиться. Материал прост в обработке, не подвергается заражению грибками и плесенью.

Пенопласт получается из вспененного полимерного сырья: полистирола, полиэтилена, поливинилхлорида или полиуретана. Он состоит из маленьких одинаковых шариков, которые скрепляются между собой. Для изоляции используют жесткий пенопласт, имеющий высокую плотность. Панели легко соединить с помощью каучукового или эпоксидного клея.

Для пенопласта не важен температурный диапазон, но материал подвержен механическим повреждениям.

В качестве теплоизоляции используют плиты толщиной 5 и 10 см. Но, несмотря на структуру, материал звукопроницаемый.

Пенопласт — это один из самых распространённых материалов для теплоизоляции дома.

Минеральная вата

Теплоизоляционный материал состоит из спрессованных волокон. В качестве сырья применяют стекло, базальт и шлак. Исходный материал плавят и вытягивают в волокна. Их длина составляет 2-60 мм. Воздушные поры матов заполняют примерно 95% всего объема. Изделие легко производится и имеет небольшую стоимость.

Благодаря своей пористости вата пропускает воздух и пар, сохраняя воздушный обмен. При этом она не горит и устойчива к влаге, обладает хорошей звукоизоляцией. Но материал имеет 2 недостатка:

  • в составе содержит фенол;
  • отлетающие кусочки ваты, попадая на кожу человека, вызывают зуд.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до +20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до + 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

  • температура воздуха;
  • относительная влажность воздуха;
  • температура в толще стены;
  • паропроницаемость материала ограждения.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Внутреннее утепление осуществимо при таких условиях:

  • стена достаточно сухая и относительно теплая;
  • утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
  • в доме должна хорошо действовать вентиляция.

Temper-3D

Английский термин Точки Росы — Dew point.

Если поверхность холоднее или равна точке росы, то конденсат на неё выпадет

Чем ниже влажность, тем точка росы ниже фактической температуры. Чем выше влажность, тем точка росы выше и ближе к фактической температуре. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Например, в ванной комнате, если включен душ (влажность близка к 100%), всегда зеркало «запотевает», и наоборот, если влажность равна нулю, то конденсат никогда не выпадет (в герметичном оконном стеклопакете влажность близка к 0%, там используется специальный адсорбент, который поглощает влагу, поэтому при любом охлаждении, он изнутри никогда не «запотеет»).

Если стеклопакет запотел изнутри, значит он не герметичен и адсорбент уже не может поглотить всю влагу.

Таблица для определения точки росы

Как видно из таблицы, точка росы зависит от температуры и влажности.

В левой колонке указана температура, сверху — влажность.

Например, при температуре 20 °C и влажности 55% (санитарные нормы для жилых помещений) точка росы равна 10,69 °C. Если в квартире температура, например в углу ниже 10,69 °C, то угол «запотеет». Влажность 55% , это достаточно сухое помещение (реально в жилом помещении, особенно на кухне влажность составляет 60%-70%, и более т.е. стена «потечет» (обои отклеятся) при более высокой температуре).

Температуры точки росы, для различных значений температур и относительной влажности воздуха в помещении:

% влажность / температура °C40%45%50%55%60%65%70%75%80%85%90%95%
-5-15,3-14,04-12,9-11,84-10,83-9,96-9,11-8,31-7,62-6,89-6,24-5,6
-4-14,4-13,1-11,93-10,84-9,89-8,99-8,11-7,34-6,62-5,89-5,24-4,6
-3-13,42-12,16-10,98-9,91-8,95-7,99-7,16-6,37-5,62-4,9-4,24-3,6
-2-12,58-11,22-10,04-8,98-7,95-7,04-6,21-5,4-4,62-3,9-3,34-2,6
-1-11,61-10,28-9,1-7,98-7,0-6,09-5,21-4,43-3,66-2,94-2,34-1,6
-10,65-9,34-8,16-7,05-6,06-5,14-4,26-3,46-2,7-1,96-1,34-0,62
1-9,85-8,52-7,32-6,22-5,21-4,26-3,4-2,58-1,82-1,08-0,410,31
2-9,07-7,72-6,52-5,39-4,38-3,44-2,56-1,74-0,97-0,240,521,29
3-8,22-6,88-5,66-4,53-3,52-2,57-1,69-0,88-0,080,741,522,29
4-7,45-6,07-4,84-3,74-2,7-1,75-0,87-0,010,871,722,53,26
5-6,66-5,26-4,03-2,91-1,87-0,92-0,010,941,832,683,494,26
6-5,81-4,45-3,22-2,08-1,04-0,080,941,892,83,684,485,25
7-5,01-3,64-2,39-1,25-0,210,871,92,853,774,665,476,25
8-4,21-2,83-1,56-0,42-0,721,822,863,854,775,646,467,24
9-3,41-2,02-0,780,461,662,773,824,815,746,627,458,24
10-2,62-1,220,081,392,63,724,785,777,717,68,449,23
11-1,83-0,420,981,323,544,685,746,747,688,589,4310,23
12-1,040,441,93,254,485,636,77,718,659,5610,4211,22
13-0,251,352,824,185,426,587,668,689,6210,5411,4112,21
140,632,263,765,116,367,538,629,6410,5911,5212,413,21
151,513,174,686,047,38,489,5810,611,5912,513,3814,21
162,414,085,66,978,249,4310,5411,5712,5613,4814,3615,2
173,314,996,527,99,1810,3711,512,5413,5314,4615,3616,19
184,25,97,448,8310,1211,3212,4613,5114,515,4416,3417,19
195,096,818,369,7611,0612,2713,4214,4815,4716,4217,3218,19
206,07,729,2810,6912,013,2214,3815,4416,4417,418,3219,18
216,98,6210,211,6212,9414,1715,3316,417,4118,3819,320,18
227,699,5211,1212,5613,8815,1216,2817,3718,3819,3620,321,6
238,6810,4312,0313,4814,8216,0717,2318,3419,3820,3421,2822,15
249,5711,3412,9414,4115,7617,0218,1919,320,3521,3222,2623,15
2510,4612,7513,8615,3416,717,9719,1520,2621,3222,323,2424,14
2611,3513,1514,7816,2717,6418,9520,1121,2222,2923,2824,2225,14
2712,2414,0515,717,1918,5719,8721,0622,1823,2624,2625,2226,13
2813,1314,9516,6118,1119,520,8122,0123,1424,2325,2426,227,12
2914,0215,8617,5219,0420,4421,7522,9624,1125,226,2227,228,12
3014,9216,7718,4419,9721,3822,6923,9225,0826,1727,228,1829,11
3115,8217,6819,3620,922,3223,6424,8826,0427,1428,0829,1630,1
3216,7118,5820,2721,8323,2624,5925,8327,028,1129,1630,1631,19
3317,619,4821,1822,7624,225,5426,7827,9729,0830,1431,1432,19
3418,4920,3822,123,6825,1426,4927,7428,9430,0531,1232,1233,08
3519,3821,2823,0224,626,0827,6428,729,9131,0232,133,1234,08
% влажность / температура °C40%45%50%55%60%65%70%75%80%85%90%95%

Оригинальный документ: СП 23-101-2004, Группа Ж24, ОКС 91.120.01, Дата введения 2004-06-01, ПРИЛОЖЕНИЕ Р (справочное)

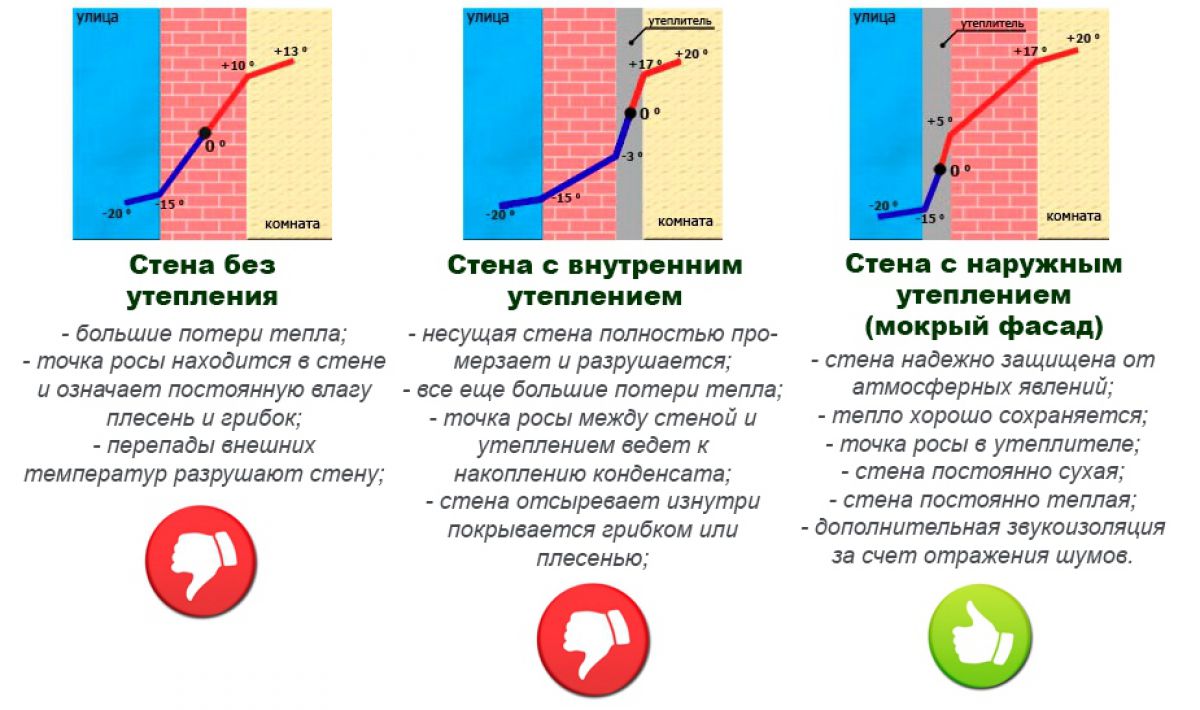

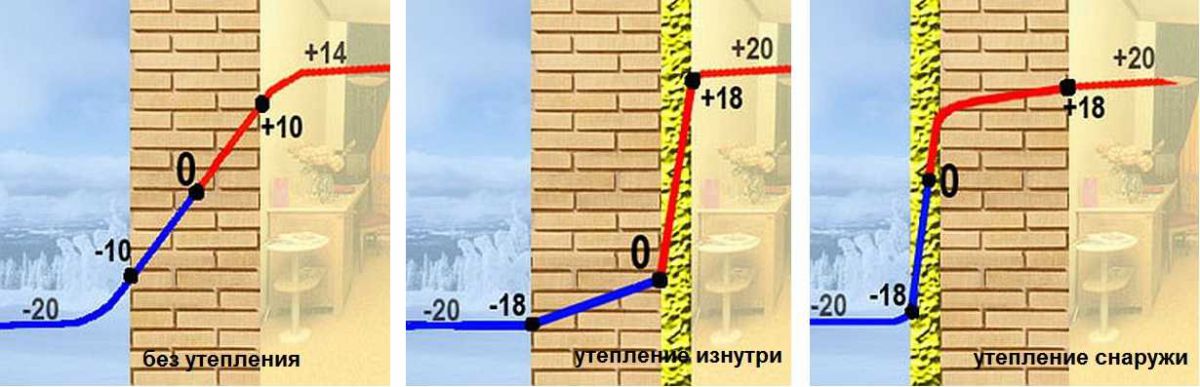

Варианты утепления стен

Современные строительные фирмы предлагают несколько вариантов сырья для утепления. Каждый из них имеет свои отличительные особенности, а также явные различия.

Стена без утепления

При экономных способах строительства, а также для возведения нежилых помещений применяют материал без использования утепления. Ему присущи следующие особенности:

  1. Значительные показатели теплопроводности, означающие большую потерю тепла.
  2. Точка росы располагается внутри стены, что создает благоприятную среду для грибковой плесени.
  3. Сильные перепады температуры по разным сторонам перегородки разрушительно влияют на саму стену.

Тип размещения. Особенности

В зависимости от основного материала точка росы может иметь три типа локализации.

  1. Ближе к грани, расположенной на улице. Надежная стена, влага не проникает внутрь помещения.
  2. Точка росы располагается не по центру, смещена к внутренней поверхности. Стенки мокрые некоторое время после значительного понижения температуры во внешней среде.
  3. Точка росы располагается на внутренней поверхности стены. Если влага оседает в помещении, то требуется дополнительная вентиляция, иначе поверхность будет собирать конденсат.

Этот вариант наиболее неразумный с точки зрения экономии. Могут потребоваться дополнительные расходы на вентиляцию, а также обогрев помещений.

Стены с внутренним утеплением

В данном случае поверхность, на которой оседает конденсат, смещена внутрь. Характерные особенности таких стен:

  • полное промерзание и последующее разрушение несущих частей конструкции;
  • отсыревшее утепление, как правило, заражено грибком;
  • большие потери тепла.

При внутреннем расположении утеплительного слоя точка росы смещена внутрь, а значит и конденсат накапливается непосредственно в стеновой конструкции. В данном случае точка росы имеет три варианта расположения:

  1. Между слоем утеплителя и центром стеновой плиты: стена будет сухой даже при резком похолодании.
  2. За утеплительным слоем: поверхность будет влажной на протяжении всего зимнего периода.
  3. Внутри утеплителя: образующийся конденсат будет впитываться утепляющим материалом зимой, а летом высыхать.

Такое утепление считается оптимальным для теплых регионов с непродолжительной зимой.

Стена с наружным утеплением

Наиболее удобным решением станет стена с наружным расположением утеплителя. Она ценится за следующие качества:

  • надежно защищает стеновые плиты от различных атмосферных явлений (снег, дождь, град);
  • сохраняет тепло внутри помещений;
  • постоянно сухие и теплые внутренние поверхности дома;
  • эффект дополнительной шумоизоляции.

Наиболее оптимальным вариантом стен считаются те, которые изготовлены с применением технологии, названной «мокрый фасад». Она включает в себя грамотное утепление и комплексную внешнюю отделку.

Расчет точки росы

Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.

Для этого необходимо воспользоваться формулой:

ТР = (b * λ(Т,RH))  / (a * λ(Т,RH)), где:

  • ТР – искомая точка;
  • а –константа равная значению 17,27;
  • b – константа равная значению 237,7;
  • λ(Т,RH) – коэффициент, который рассчитывается следующим образом:

λ(Т,RH) = (а*Т) / (b*T+ lnRH), где:

  • Т – внутренняя температура помещения;
  • RH – влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1;
  • ln – натуральный логарифм.

Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями.

Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:

Вред точки росы для стен дома

   Мы разобрались,
что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом
из перечисленных мест.

Точка росы в
наружном утеплителе

Это самое безвредное для дома нахождение точки росы.
В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в
    самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в
    конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется
    при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.

  • Стены дома сухие в течении всего года, как с наружной так и со внутренней
    стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

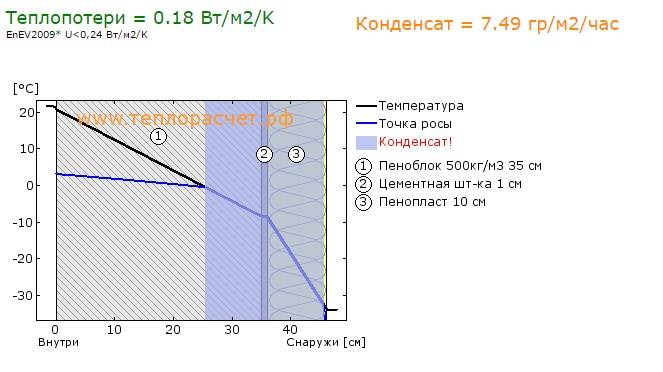

Точка росы в стене дома, ближе к наружной стороне

  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в
стене дома, ближе к внутренней поверхности

    Возникает,
когда пар проходит середину толщины стены и конденсат начинает образовываться уже
ближе к поверхности стены, которая находится внутри дома.

Последствия
точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения:
    шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет
    очень трудно избавиться
  •  В доме появляется неприятный
    ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.

плесень на стене внутри дома

   Самые разрушительные и вредные последствия
для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует
учитывать при проектировании и возведении стен, крыш и строительства всего дома.
Ее не соблюдение может привести к необратимым и критическим последствиям для
всего здания.

Когда можно или нельзя утеплять стены изнутри

Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.

Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая, — можно.

Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть, — можно пробовать утеплять изнутри (на усмотрение заказчика).

Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону), — утеплять изнутри нельзя.

Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.

Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет.

Эта часть статьи вызвана вопросами читателей, такого характера: «Почему одним можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.

Как мы уже выяснили выше, последствия внутреннего утепления зависят от:

точки росы (температуры выпадения конденсата);

положения точки росы в стене до и после утепления.

В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении.

А влажность в помещении зависит от:

Режима проживания (постоянно или временно).

Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).

А температура в помещении зависит от:

Качества работы отопления.

Степени утепленности остальных конструкций домаквартиры, кроме стен (потолкакрыши, окон, пола).

Положение точки росы зависит от:

толщины и материала всех слоев стены;

температуры внутри помещения. От чего она зависит — выяснили выше;

температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны;

влажности внутри помещения. От чего она зависит, выяснили выше;

влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от режима эксплуатации этого помещения), а также — от климатической зоны.

Вот такой список этих факторов:

режима проживания в помещении (постоянно или временно);

вентиляции (и притока, и вытяжки, достаточно ли их по расчету);

качества работы отопления в помещении;

степени утепленности остальных конструкций домаквартиры, кроме стен (потолкакрыши, окон, пола);

толщина и материал всех слоев стены;

температуры внутри помещения;

влажности внутри помещения;

температуры снаружи помещения;

влажности снаружи помещения;

что находится за стеной, улица или другое помещение (его режим эксплуатации).

Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть.

Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:

помещение постоянного проживания,

вентиляция выполнена согласно норме (для этого помещения),

отопление работает хорошо, и выполнено согласно норме,

остальные конструкции утеплены согласно норме,

стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт, вата, ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.

Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.

Все, что написано выше, создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно, — совсем мало. Это действительно так.

По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.

Паропроницаемость строительных материалов

Приведем ниже в таблице коэффициенты паропроницаемости строительных материалов

Чтобы микроклимат в доме был нормальным, при конструировании стеновых «пирогов» учитывают как толщину каждого слоя, так и его свойства водопоглощения и паропроницаемости. Слои пирога должны располагаться таким образом и иметь такие толщины, чтобы паропроницаемость увеличивалась изнутри – наружу. Это «правило паропроницаемости» лучше соблюдать. Иначе – два варианта:

  1. Плохая вентиляция и высокая влажность в доме – значит, можно получить точку росы в неположенном месте, и как результат сырость и плесень с грибком на стенах, а возможны и разрушения стен.
  2. Внутри дома влажность небольшая, а вентиляция организована – никаких вредных последствий для микроклимата от нарушения правила не будет, если не считать вредное влияние влаги на материал стен.

Все это так, точку росы учитывать надо, поскольку она фактор риска. Но степень этого риска – зависит от реального, фактического количества сконденсированной в стене воды и от свойств материала стены. Чем меньше водопоглощение у стенового материала, то есть чем меньше он впитает влаги, тем меньше ему грозит разрушение при замерзании и расширении в порах этой влаги. Кирпичные хрущевки стоят уже более 60 лет, а разрушатся и не думают, хотя по теплотехническим расчетам у них в стенах конденсат. Керамический кирпич имеет хорошие характеристики по морозостойкости, морозы заканчиваются, и кирпич влагу отдает в воздух. Но надо помнить, что стены у хрущевок – толщиной полметра.

Точка росы. Правила паропроницаемости стен

Температура, при которой содержащийся в атмосфере водяной пар становится более насыщенным, называется «точка росы». Такая температура означает, что относительная влажность достигла максимально возможного показателя (100%).

Исходя из этого, достоинство современных дышащих стен приобретает спорный характер. Вероятно, в первую очередь требуется, чтобы стены дома были достаточно крепкими, надежно сохраняли тепло, а пар из помещения может выходить через искусственную вентиляцию.

В жилых помещениях воздушные массы значительно теплее, чем на улице, поэтому появляется водяной пар в доме. Вода постоянно льется в ванной или используется на кухне, также происходит поливка домашних растений, регулярно проводится влажная уборка, в дождливую погоду часть влаги приносится в дом с улицы. Разница температур с уличной стороны и внутри дома создает воздушные потоки, содержащие в себе пар. Чем выше это различие, тем активнее движется воздух. Данная зависимость не имеет линейный характер, поскольку имеется вторая важная переменная – влажность, этот показатель имеет разные значения на улице и в доме. Если внешняя и внутренняя среда характеризуются низкими показателями влажности, то риск образования конденсата минимален.

Пар, проходящий сквозь современные дышащие стены, оказывает на них разрушительное воздействие. Он не только медленно разрушает их материал, но и увеличивает теплоотдачу, уменьшая температуру в помещении. В холодный период времени накопление влаги в стенах дома должно быть ниже установленного нормативного значения, это позволит снизить вред, которому подвергается стеновой материал.

Точка росы

Точка росы измеряется в градусах. Это температура, при которой содержание водяного пара в воздухе максимальное. Точка росы не может иметь большее значение, чем температура воздуха – выпадает конденсат. Например, в кухне, где моют посуду и готовят, точкой росы будет температура оконного стекла, на котором можно увидеть капли воды.

Точка росы может находиться и вне стены и внутри, это зависит от влажности и температуры воздуха внутри и снаружи помещения, и от толщины и паропроницаемости каждого слоя стенового «пирога».

Комплексная отделка и утепление стен по технологии «Мокрый фасад» имеет неоспоримые преимущества. Но первые два варианта несколько отличаются от маркетинговых презентаций, представленных ниже. Это не совсем так.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

двадцать − 18 =
