Пружинный доводчик двери

Зачем нужен доводчик

Функциональное назначение подобных устройств разнообразно. Если доводчик подобран и установлен правильно, можно рассчитывать на:

  • Плавное движение полотна.
  • Бесшумное закрытие створки.
  • Фиксацию створки в определенном положении.
  • Выбор скорости открытия / закрытия створок.
  • Уменьшение интенсивности изнашивания элементов фурнитуры и сохранность презентабельного внешнего вида полотна.

Вариант конструктивного исполнения

Столь широкие функциональные возможности делают модель востребованной и в общественных, и жилых помещениях. Их устанавливают на входные и межкомнатные двери, подбирая модель с подходящими эксплуатационными характеристиками. Так, если доводчик располагается снаружи здания, необходимо выбрать модель, обладающую достаточной морозостойкостью и стойкостью к атмосферным осадкам. К моделям, монтируемым внутри здания, столь жестких требований не предъявляют.

Таким образом, при выборе доводочного механизма следует внимательно ознакомиться со всеми существующими разновидностями. Пружинный механизм способен стать хорошим решением для любой дверной системы. Надо лишь правильно подобрать типоразмер и характеристики, учтя условия эксплуатации конструкции и прикладываемую нагрузку. В таком случае при правильно выполненных работах можно не опасаться резкого звука при захлопывании двери или открытых створок.

Проголосовали более 274 раз, средняя оценка 4.8

Виды доводчиков

Предлагаемые производителями механизмы можно условно разделить на несколько типов в зависимости от места установки. Выбирая подходящий вариант для двери, следует ознакомиться с преимуществами и особенностями каждого вида.

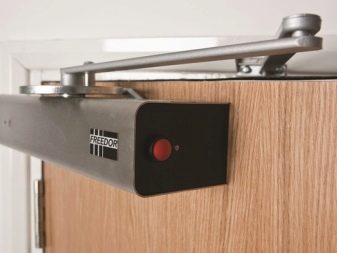

Наружная установка

Такая конструкция включает два блока, соединенных между собой. Первый предназначен для установки на полотно двери, а второй – для крепления к дверной коробке. В качестве соединительных элементов используются сочлененные рычаги.

Благодаря конструктивному исполнению и простоте монтажа наружный доводчик отличается доступной стоимостью. Он не боится негативного внешнего воздействия и отличается повышенной стойкостью к внешним негативным параметрам. Благодаря креплению к верхней части полотна появляется возможность установки специализированных запирающих систем.

Наружная модель

Скрытая установка в раме

Для этого в коробке конструкции подготавливается специальная полость для размещения элементов доводчика. Рычаг крепится сверху к полотну. Монтаж требует навыков и знаний. Необходимо точно размещать одни элементы относительно другу друга и обеспечить их позиционирование на створке двери.

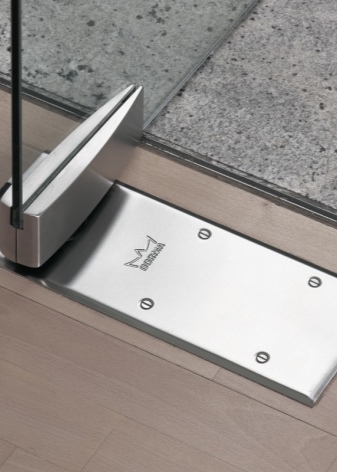

Скрытый монтаж в полу

Наиболее востребованная модель для систем со стеклянными створками, но допустима установка совместно с другими створками. Такой тип доводчика чаще всего выбирают при выполнении капитального ремонта. При монтаже готовят специальное углубление для размещения элементов механизма.

Модель актуальна для складских и промышленных помещений. Ее преимуществом является возможность регулирования движения полотен, обладающих большой массой. Отдельные модели способны обеспечить оптимальную скорость движения створки, весящей несколько сот килограмм. К качеству монтажа традиционно предъявляются высокие требования. Чаще всего напольные механизмы монтируются на маятниковые двери.

Монтаж в полу

Скрытый монтаж в двери

При установке в верхнем торце полотна предусматривают выемку для размещения устройства. К косяку крепится рычаг. Выбор в их пользу делается, как правило, при большом размере полотна. Монтаж отличается повышенной сложностью, а потому выполнить его собственными силами способен не каждый. Поэтому такие модели не столь востребованы.

При выборе подходящего исполнения ориентируются на место установки устройства. Если монтаж выполняется собственными силами, проще выбрать модель, предполагающую наружную установку. Если же есть опыт, то лучше предпочесть модель со скрытой установкой, так как такая конструкции выглядит эстетичнее.

Конструкция и принцип работы

Конструктивно пружинный доводчик со скользящей тягой представлен в виде корпуса, оснащенного рабочим механизмом и соединенного с тягой рычажного типа. Рабочий механизм выполнен в виде жесткой пружины, сжатие которой осуществляется благодаря воздействию поршня. Пружина помещена в герметичный корпус, который наполнен маслом, и после сжатия начинает постепенно разжиматься. Масло поступает в корпус по сети гидравлических каналов и обеспечивает поступательное возвращение пружинного механизма в первоначальное положение.

Изменение скорости закрытия полотна осуществляется с помощью регулирующих винтов, установленных с торца корпуса. При их повороте происходит изменение размера гидравлических каналов, что приводит к замедлению либо, наоборот, увеличению скорости потока масла. Именно интенсивность притока масла в цилиндр определяет, с какой скоростью будет закрываться дверь.

Приборы, предназначенные для монтажа на входные группы, оснащены специальными клапанами, придерживающими дверной ход с угла 70 градусов до полного закрытия двери. Примерно с 15-го градуса до закрытия происходит прижатие с прихлопом. Это необходимо для того, чтобы полотно легко преодолело сопротивление воздуха и дверной защелки с уплотнителем. Помимо размера сечения, на скорость движения двери влияет вязкость масла в рабочем цилиндре. Этот показатель определяется такими факторами, как внешняя температура, марка масла и продолжительность его использования.

Например, при высокой температуре и низком качестве масла его текучесть увеличивается, а создаваемое им сопротивление понижается. При понижении температуры, как и при длительно используемом масле, его вязкость значительно возрастает и приводит к повышению сопротивления. В результате дверь начинает двигаться медленнее и требует регулировки доводчика. Эта особенность пружинных доводчиков обязывает к своевременной регулировке скорости хода двери как минимум дважды в течение года.

Конструктивные особенности

Основным элементом современной модели доводочного механизма является пружина. Этот упругий элемент в момент открытия двери сдавливается, а после уменьшения нагрузки стремиться вернуться в исходное состояние. Благодаря этому дверь закрывается, пока не вернется в исходное положение.

Конструктивные особенности

Пружинные доводочные механизмы имеют разное конструктивное исполнение. Деление производится с учетом того, как нагрузка передается на упругий элемент. Производители предлагают модели со скользящим каналом или с шарнирной тягой. Однако принцип работы в большинстве случаев одинаков.

Принцип работы

При открытии двери вращается шестерня, передающая усилие на зубчатую рейку. Сама передача – в специальном корпусе цилиндрической формы, заполненном маслом. Рейка передает движение поршню, который толкает пружину и постепенно сжимать до определенного размера.

В тот момент, когда поршень движется, масло, находящееся внутри корпуса, перетекает из одной камеры в другую. Как итог, возникает дополнительное сопротивление для сжатия упругого элемента, что приводит к тому, что полотно движется медленнее.

После того, как створку отпускают, и внешнее давление прекращается, упругий элемент разжимается. Учитывая, что он тесно связан с поршнем, последний движется в обратном направлении. В этот момент времени масло движется уже в обратном направлении, создавая дополнительное сопротивление на пути расправляющегося упругого элемента. В результате полотно движется намного медленнее.

Какой в конечном итоге окажется скорость полотна, зависит от:

  • Характеристик упругого элемента и создаваемого им усилия.
  • Параметров шестерни и рейки;
  • Особенностей поршня.

Определенное влияние оказывает вязкость масла, залитого внутрь корпуса. Данная характеристика зависит от температуры внешней среды. Если на улице тепло, то масло более текучее, а потому создаваемое сопротивление сравнительно небольшое. При низких температурах вязкость повышается, а вместе с ним и сопротивление, создаваемое маслом. Как следствие, дверь движется намного медленнее. Учитывая эту особенность, регулировать доводчик следует каждый раз при смене сезона, чтобы обеспечить одинаковую скорость движения створки круглый год.

Вместо реечной передачи в состав доводчика может входить кулачковый элемент. Для кулачков характерна неровная, сердцевидная форма. При повороте кулачка меняется усилие, создаваемое при открытии двери, скорость, с которой полотно возвращается в закрытое положение. Благодаря этому обеспечивается плавная регулировка. Несмотря на наличие механизмов с кулачком, популярностью пользуются доводчики, оснащенные реечной передачей.

Критерии выбора

Одним из важных параметров, по которым подбирают доводчик, является его мощность. При ее расчете, прежде всего, ориентируются на размеры и вес дверного полотна. Следующими критериями выбора выступают внешние условия и интенсивность людского потока через двери. Мощность пружинных доводчиков регламентируется европейским стандартом EN-1154, согласно которому имеется зависимость класса от мощности: чем выше класс устройства, тем более высокой мощностью он обладает.

Например, для больших бронированных дверей необходимо выбирать модели самого высокого класса EN-7, в то время как для межкомнатных и входных квартирных полотен вполне подойдет изделие 3-5 класса.

Кроме того, приобретать доводчик чуть более высокого класса следует и при наличии нестандартных полотен. Например, при весе, соответствующем третьему классу, но при высоте двери в 2,5 метра, следует покупать доводчик четвертого или даже пятого класса. Это позволит обеспечить необходимый запас прочности и продлит срок эксплуатации прибора. Однако, если на это нет соответствующих показаний, приобретать более высокий класс доводчиков тоже не стоит. Это обусловлено тем, что мощные модели, установленные на легкую пластиковую дверь или калитку, будут создавать сильную нагрузку на фурнитуру и вызовут ее скорый износ и выход из строя.

Правильный выбор, настройка и своевременная регулировка пружинного доводчика заметно продлят срок службы прибора и сделают его использование простым и удобным.

В следующем видео вас ждет обзор пружинного доводчика «Геркулес» от бренда Luighi Aldeghi.

Разновидности

Одним из основополагающих признаков классификации пружинных моделей является место установки прибора. Всего по этому критерию различают три типа устройств.

  • Доводчик для наружной установки. Модели предназначены для верхней установки и считаются представителями самой бюджетной группы устройств. Прибор состоит из двух блоков, соединенных сочлененными рычагами, причем один из них монтируется на дверь, а второй – на коробку. Все наружные модели покрыты антикоррозийным составом и отличаются высокой устойчивостью к воздействию экстремальных температур.
  • Прибор для скрытой установки в дверной коробке. Модели предполагают наличие в раме специальной полости, предназначенной для размещения корпуса прибора. Рычаг при этом устанавливается на верхнюю часть двери. Существуют и обратные модели, когда рабочий блок устанавливается в торце дверного полотна, а рычаг закрепляется на косяке. Однако, ввиду сложности монтажа, такие приборы не получили широкого распространения.
  • Модели для скрытого монтажа в полу. Доводчики предназначены для тяжелых полотен и могут быть использованы в складах и на промышленных предприятиях. Кроме того, конструкция скрытых доводчиков позволяет устанавливать их на маятниковые двери, что значительно расширяет сферу применения и позволяет эксплуатировать их в общественных помещениях и торговых центрах.
