Порядовка банной печи

Чем объясняется высокая эффективность печей

Причины, по которым колпаковые печи являются настолько эффективными по сравнению с традиционными устройствами, следующие:

  • Правильное распределение дымных газов по температуре нагрева за пределами топочного отделения.
  • Большое количество колпаков способствует задержанию горячего газа и более эффективной аккумуляции тепла внутри устройства.
  • Правильное расположение колпака способствует сдерживанию нагретых газов и поддержанию высокого температурного режима. Это приводит к сбору продуктов сгорания топлива в одном месте и снижению уровня образования сажи в дымоотводной трубе. По этой причине «кузнецовки» не требуют частой чистки от сажи.
  • Теплообменник располагается в колпаке, поэтому не удерживает производимое печью тепло и не снижает уровень КПД.

Построить печь Кузнецова своими руками не так и просто, но все, что потребуется от мастера, – это следовать четкой пошаговой инструкции.

Готовим фундамент для кирпичной банной печи

Кирпичная печь в баню своими руками сделанная весит несколько тонн. Занимая малую площадь, она своим весом оказывает большое удельное давление на основание. Поэтому каменные печи для бани устанавливают на собственный фундамент.

Для выбора места фундамента опускаем отвес строго посередине отверстия в кровле для дымоходной трубы. Отвес укажет на грунте место проекции центра дымового канала. Отталкиваясь от этой точки, с припуском 10 см в каждую сторону, отмечаем план ямы под фундамент.

Глубина ямы должна быть ниже точки промерзания грунта. Фундамент под печь в баню из кирпича не должен быть связан с фундаментом самого здания. На дно ямы засыпают песок и поверх него — мелкие камни, гравий и бетонную крошку. Все это тщательно утрамбовывают. Затем укладывается сварной каркас фундамента и заливается цементный раствор.

Верхний срез фундамента под печь для бани из кирпича должен быть идеально горизонтальным. Любое отклонение от горизонта чревато уводом печи в сторону, как во время постройки, так и во время ее использования.

Верхний срез фундамента должен быть на несколько сантиметров ниже пола. Затем, для гидроизоляции, настилают два слоя рубероида, поверх которых укладывается один слой кирпича, а поверх него — металлический лист, служащий для защиты деревянного пола от пожара.

Делаем проект безопасным: основные положения

Традиционно печь возводится около стены, противоположной по отношению к полкам в парилке. Проект печи нужно создать так, чтобы между греющимися частями готового агрегата и всем, что поддерживает горение, соблюдалось минимум 30-40-сантиметровое расстояние. Если будет обустроена специальная защита, к примеру, из асбестового картона, этот показатель можно будет уменьшить до 15-20 см.

Цены на асбестовый картон

асбестовый картон

Между дымоотводящей трубой и элементами перекрытий/кровли, которые с ней соприкасаются, должен быть соблюден зазор, заполняемый впоследствии огнеупорным материалом. Чаще всего для защиты используется асбест. Сверху упомянутый зазор с изоляцией закрывается стальной фигурной накладкой.

Для дополнительной защиты, участок пола перед печной топкой укрывается металлическим листом толщиной порядка 10 мм. Он будет обеспечивать защиту материала изготовления пола от возгорания в случае, если из топки выпадут угольки.

Стандартный вариант размещения печи в пространстве бани показан на следующем изображении. Здесь же можно видеть порядок организации водяного контура, который можно взять за основу, если снабжение теплой водой будет обеспечиваться силами печного агрегата, а также особенности подключения и вывода дымохода.

Стандартный вариант размещения печи в пространстве бани

Этапы строительства печи с применением порядовки

Фундамент и гидроизоляция – основа печи

Основа банной печи – это фундамент, его задача – выдержать вес конструкции, не давать трещин и усадку. Под него выкапывается яма глубиной около 50 см и заливается бетоном. Через 3 дня пора приступать к началу кирпичной кладки.

Фундамент должен выступать за пределы основания печи на 20 см, на него помещается гидроизоляция – 2 слоя рубероида. Поверх нее укладывает один сплошной ряд кирпичей. Уровнем проверяется плоскость.

Начало кладки

Порядовка банной печи начинается со сплошного ряда

2 ряд. Дверца поддувала обматывается асбестовым шнуром и вмазывается. Для закрепления применяется проволока.

Установка дверок — фото

3-4 ряд. Выкладываются согласно схеме, перекрывая высоту дверцы. Если форма кирпичей этому мешает, то они обрезаются болгаркой.

5 ряд. Закладывается колосниковая решетка. Она не должна выступать над кирпичами, для этого в них проделываются пазы.

Инструкция к порядовке говорит о том, что нельзя допускать соприкосновения решетки со стенками печи, при нагревании чугун может расшириться и разрушить кирпич. При необходимости его обрезают специальным инструментом.

Закладка колосника

6-8 ряд. Установка топочной дверцы и бака для воды, если он предусмотрен в чертеже. Опираться он должен на боковые стенки.

Перед этим он обматываются асбестовым шнуром в 2 слоя. Дверцу закрепляют в порядовке с помощью проволоки.

9 и последующие ряды перекрывают бак для горячей воды.

Далее укладывается стальная или чугунная плита, отделяющая одну зону от другой. Она должна заходить на стенки кирпича на 25 мм.

Установка чугунной плиты

Следующий этап — устанавливается емкость для камней. Ее лучше купить готовую, цена зависит от размеров.

14-15 ряды выполняют из половинок кирпичей, располагают их под углом. Это основание для кладки разделительной стенки.

Далее кладка идет в соответствие порядовки печей для бани, до окончания формирования топки. После чего приступают к монтажу дымохода, примерно с 20-23 ряда.

Кладка дымохода банной печи

Кладка дымохода

Печная труба находится снаружи и выступает над крышей не менее чем на полметра. Она подвергается воздействию атмосферных осадков, поэтому ее кладка должна быть очень прочной. Для нее применяют не глину, а цементный раствор.

Дымоход служит для вывода отработанных газов.

Виды каналов в дымоходах:

  • Однооборотная система – газ совершает один полный оборот и одно полное опускание, до того, как он покинет дымоход. Таких каналов может быть несколько и тогда они располагаются параллельно;
  • Многооборотная система – все части печи прогреваются, но не равномерно. Каналы располагаются вертикально или горизонтально.

Типы печного дымохода

Также предусмотрена бесканальная система – присутствует только камера. Эта конструкция несовершенна, так как идет большой нагрев верхней части.

Порядовки на печи для бани учитывают и такие детали как выдвижная заслонка на дымоход. Она двигается по горизонтали и регулирует тягу.

Порядовка составляется исходя из требований пожарной безопасности:

  • От воспламеняющихся предметов печь должна находиться на расстоянии 50 см в стороны и 120-125 см вверх;
  • Можно применять защитные экраны из металла, чтобы от искры не начался пожар;
  • К дымоходу должен быть свободный доступ для чистки.

Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

  • Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
  • Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
  • Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
  • Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
  • Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
  • Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Материалы для печи: какие и сколько

Теперь про материалы. Кладка должна осуществляться кирпичами, но не простыми, а жаростойкими. Все дело в том, что обычные блоки могут перегреться и треснуть, а огнеупорные будут аккумулировать тепло и держать его в себе. Обычно для кладки используют шамотный и красный полнотелый кирпичи. Первый достаточно дорогой и используется только для выкладки топки, но некоторые закупают его на строительство всей печной системы. Вторым же выкладывают все остальные элементы, включая дымоотвод. Он менее дорогой, но не способен выдерживать крайне высокие температуры.

Необходим и теплоизолятор, который предотвратит распространение жара на легковоспламеняющиеся поверхности (деревянные стены, лавку, пол). Обычно в его роли выступает отделка плиткой или дополнительным слоем камней.

Для каменки необходимы и элементы печного литья, так как из камней нельзя сделать двери, колосники, баки для воды и змеевики. Обычно их покупают заранее, определяя размеры по схеме сооружения и ее габаритам.

Печи для бани из кирпича своими руками: особенности сборки

Качество печи напрямую зависит от материала изготовления. Для ее установки рекомендуется не экономить на кирпиче, а выбирать качественный огнеупорный материал, который не потрескается через год эксплуатации.

Для изготовления печи также потребуется глина, которую несложно найти в природных условиях, также ее можно приобрести вместе с кирпичом.

Шаг 1. Возведение фундамента

Кирпичная печь достаточно тяжелая, поэтому для нее необходимо делать фундамент. Он должен быть больше размеров печи на 5-10 см с каждой стороны.

Для фундамента необходимо подготовить котлован глубиной более 50 см, засыпать его песком (слой 10 см), полить водой и засыпать щебнем, битым кирпичом и камнем. Далее полить бетоном и снова засыпать смесью из камней и щебня.

При возведении фундамента может также понадобится сделать опалубку. На уровне земли нужно положить слой гидроизоляции, а дальше до уровня пола выложить кирпичный фундамент.

Шаг 2. Сборка печи

Для установки печи для бани нужно приготовить раствор, смешав глину, песок и воду. Чтобы определиться с тем, как собирать печь, нужно подготовить порядовку кладки. Первые два ряда обычно делают сплошными – они служат основанием конструкции, далее сборка осуществляется по заранее подготовленной схеме.

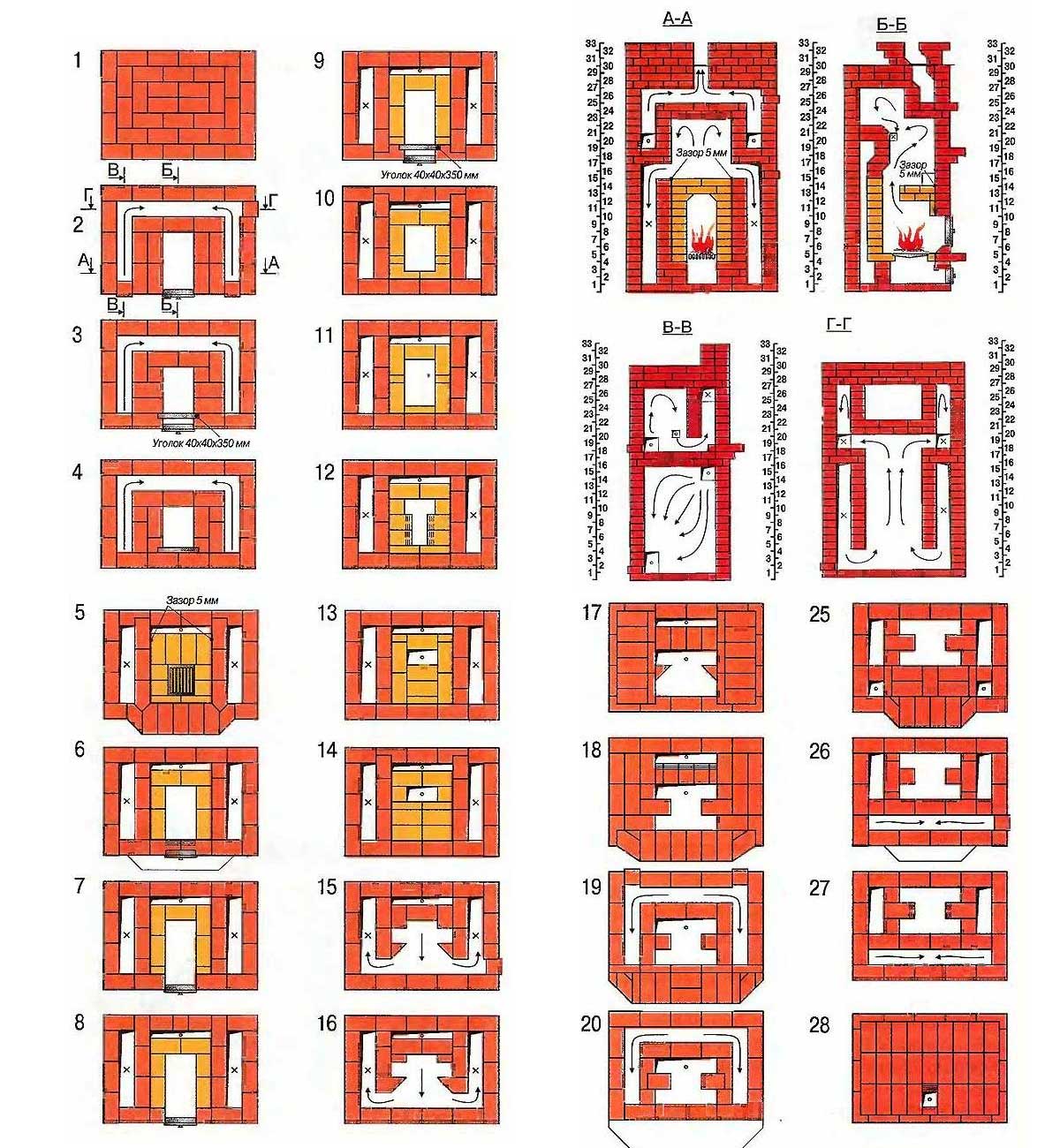

Ниже представлена порядовка банных печей из кирпича:

После укладки каждого ряда нужно проверять, насколько ровно он положен. Любое отклонение недопустимо.

Шаг 3. Установка дымохода

Размер дымохода должен соответствовать величине самой печи. При установке печи нужно следить, чтобы она возвышалась над крышей на 0,5 м и более.

Место прохода трубы нужно изолировать теплоизоляционными материалами (например, базальтовой ватой).

Сделать кирпичную печь своими руками довольно непросто. Если вы имеете опыт укладки кирпичей и уверены в своих способностях, то подготовьте порядовку банной печи и смело беритесь за работу. Но если у вас имеются сомнения, то лучше обратиться к опытному печнику (хотя бы за советом). Исправить уже собранную печь довольно сложно, нередко это занимает больше сил, чем кладка печи с нуля.

Классификация печей для бани

Кирпичную печь в бане можно выложить своими руками из шамотного и красного кирпича

Есть много банных печей из железа и кирпича, на которые стоит обратить внимание. Их можно приобрести в магазине или изготовить самостоятельно

Перед возведением топочной конструкции нужно составить проект и понять, какой тип печи наиболее пригоден для помещения. Варианты топки следует подбирать от размеров помещения, высоты потолка, способа нагрева водяного бака.

Преимущества кирпичной печи:

  • тепло сохраняется длительное время;
  • высокое качество пара;
  • большая мощность, способная обогреть просторную баню;
  • пожаробезопасно и не требует дополнительной защиты от огня;
  • отсутствует выделение токсичных веществ;
  • эстетичный внешний вид;
  • возможность создания необычных архитектурных конструкций.

Кирпич не требует отделки. В исключительных случаях покрывается изразцами, камнем или плиткой.

Печь для бани из кирпича выкладывается по разным методикам.

По-черному

Печь по-черному отличается отсутствием дымохода – дым оседает в помещении

Такой тип печи использовался издревле на протяжении столетий. Особенность в том, что очагу не нужен дымоход — дым выходит прямо через дверь. Плюс — сохранение тепла и аромата дровяной печи. Недостаток метода в длительном ожидании протапливания и проветривания помещения. Каменка, как правило, очень массивная.

Использование такого вида топки делает неудобным переодевание в предбаннике. Весь жар с копотью выходят через него. Сажа и зола открыто выходят из очага, делая помещение черным и глянцево-блестящим от сажи. Перед заходом в баню стены и полок от сажи отмывают.

По-серому

Этот вариант является золотой серединой разновидности печей. Как у варианта по-черному, здесь есть недостаток в долгом ожидании прогорания топлива. Дымоход удаляет основную часть угарного газа и способствует быстрому прогреванию помещения. Отсутствует лишняя грязь и копоть, поэтому парилка не требует тщательной очистки перед мытьем. При этом способе каменка располагается над открытым огнем. Часть газов попадает в помещение.

Печь по-белому

Печь по-белому имеет дымоход, камни нагреваются отдельно

При данном способе каменка располагается изолированно от огня, нагреваясь через металлическую стенку. Камни не контактируют с дымом, огнем, сажей. Помещение после протопки остается чистым. На прогревание методом по-белому уходит много времени. Это не всегда удобно, но позволяет экономить время на очистке помещения.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

  1. Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
  2. Печь «по-серому». Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
  3. Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание. Нужно понимать, как укладывать камни в банную печь, чтобы создать оптимальные условия.
  4. Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Выбор кирпича для кладки банной печи

В печной топке открытый огонь и высокая температура предъявляют жесткие требования к выбору материалов для камеры топки, а также зольника. Лучшим вариантом считается шамотный кирпич. Для его производства используется огнеупорная глина, выдерживающая температуру до +1500°C.

Для остальной конструкции, где нет контакта с открытым пламенем, обычно применяется красный огнеупорный кирпич, который выдерживает температуру +1000°C. При использовании качественных материалов и аккуратной работе дополнительной декоративной облицовки не потребуется.

Выбирая кирпич, обращайте внимание на однородность его цвета как снаружи, так и внутри. Неоднородная окраска свидетельствует о неоднородности строения

Такой кирпич быстро растрескается. Также недопустимы различные каверны, полости, прочие дефекты.

Раствор для кладки должен быть сходен по составу с кирпичом. Таким способом достигается равномерное термическое расширение. Традиционно в раствор входит глина, желательно огнеупорная, и песок. Все компоненты должны быть чистыми, однородными, не содержать посторонних включений и мусора.

Печи Кузнецова для бани, порядовка, особенности конструкции

Игорь Викторович Кузнецов известен в нашей стране и за ее пределами как конструктор печей с необычайно высоким КПД, достигающим 80%, и практически неограниченной «всеядностью». Благодаря связанной системе двух сводов, банные печи конструкции Кузнецова можно топить любым твердым топливом, которое в любую погоду полностью сгорает до пепла и золы, обеспечивая температуру в нижнем своде до +1200°C. В верхнем своде температура держится в пределах + 200-400°C, что идеально для установки каменки, теплообменника, бака для нагрева воды.

Кузнецов разработал множество вариантов своих печей БИК, которые отличаются размерами, расположением основных элементов, наличием дополнительных элементов, таких как варочная панель, камин, и другими особенностями. Одна из конструкций с основными поясами порядовки представлена ниже.

На схеме шамотный кирпич показан желтым цветом, а красным – обычный огнеупорный красный кирпич. Основная технология кладки такая же, как у других кирпичных печей, поэтому, при наличии порядовки и общей схемы конкретной модели печи с ее кладкой может справиться любой человек, имеющий минимальные общие понятия о строительстве.

Многие каменные печи для бани, порядовка которых представлена на специализированных интернет-ресурсах, сложены начинающими любителями банных процедур, ранее не имевших опыта работ по кирпичным кладкам. Главное, работать аккуратно, и точно следовать инструкции. Вопросы должны появиться еще до подготовительных работ, на этапе изучения теории.

Схемы кладки

Если прежде строить каменку не случалось, то рекомендуется не приниматься собственноручно за составление чертежа, а отыскать готовую порядовку и воспользоваться ею. В настоящее время используются различные схемы кладки, наиболее сложные из которых выбираются профессионалами, а простые – любителями. В обоих случаях итог получается удовлетворительным, а печь эффективно работает. Кроме традиционных способов кладки, также выделяют и порядовку колпаковых банных печей Кузнецова. Такая конструкция занимает значительно меньше места.

Порядовка всегда начинается с фундамента печи, так называемого нулевого ряда. На этом уровне укладка выполняется сплошной, но сбоку обычно оставляется полуокошко, чтобы создавалась дополнительная тяга и осуществлялась чистка шахты дымохода. На следующем уровне осуществляется перевязка – это означает, что ряд смещается на 30-50%, чтобы сделать конструкцию устойчивой. Если потребуются половинки или четвертинки кирпича, то рекомендуется воспользоваться болгаркой с алмазным диском. Необходимо помнить, что такие элементы не могут находиться в дымоходах, шахты которых всегда собираются из цельного кирпича, а только внутри конструкции.

На третьем уровне обычно появляется заслонка, и начинается монтаж дверки зольника. Четвертый ряд обозначает появление дверки для выборки сажи. На шестом этапе, как правило, происходит разделение шахты с помощью перемычки на две части, одна из которых станет шахтой плиты. На двенадцатом ряду одна из шахт будет заложена, и останется одна основная. Обычно на двадцать пятом и двадцать шестом этапе заканчивается кладка главной конструкции, и дальше происходит уже кладка дымохода.

Отопление банного комплекса

В помещениях, имеющих парное, моечное отделение, предбанник, комнату отдыха, т.п., устанавливаются банные комплексы, в составе которых может быть: дровяная банная печь, кухонная плита, камин, в зависимости от назначения помещения. Конструкцией наших комплексов заложена безопасная топка — подогрев камней можно производить от рядом стоящей печи. Вначале, при отсутствии тяги, топится приставная конструкция, дымовые газы от которой пропускаются поверху каменной засыпки, а затем под ней. Это позволяет подготовить камни и печь особенно в зимний период без напряжения в кладке (щадящий режим).

№154 Банный комплекс: банная печь периодического действия — отопительно-варочная плита

переключить на зеркальное отображение

Рассчитана на объем парилки до 18м3 и предназначена для нагрева воды, получения сухого пара, для отопления смежной комнаты отдыха при высоте потолков не менее 1,9 м.
Печь снабжается баком для нагрева воды емкостью 75 л.
Отдельным приложением проект содержит отопительную плиту с боковым расположением топочной дверки.

Размеры печей в плане (1280х1020) мм.
Размеры топливников (Ш х Г):
Банной печи (380х510) мм;
Отопительной плиты (380х380) мм.
Количество кирпича — 700 шт.
Объем проекта — 33 страницы формата А4.

Стоимость проекта — 1300 р.
