Печи для бани на дровах своими руками

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

  • скорость нагрева;
  • особенности компоновки;
  • способ нагрева каменки;
  • используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

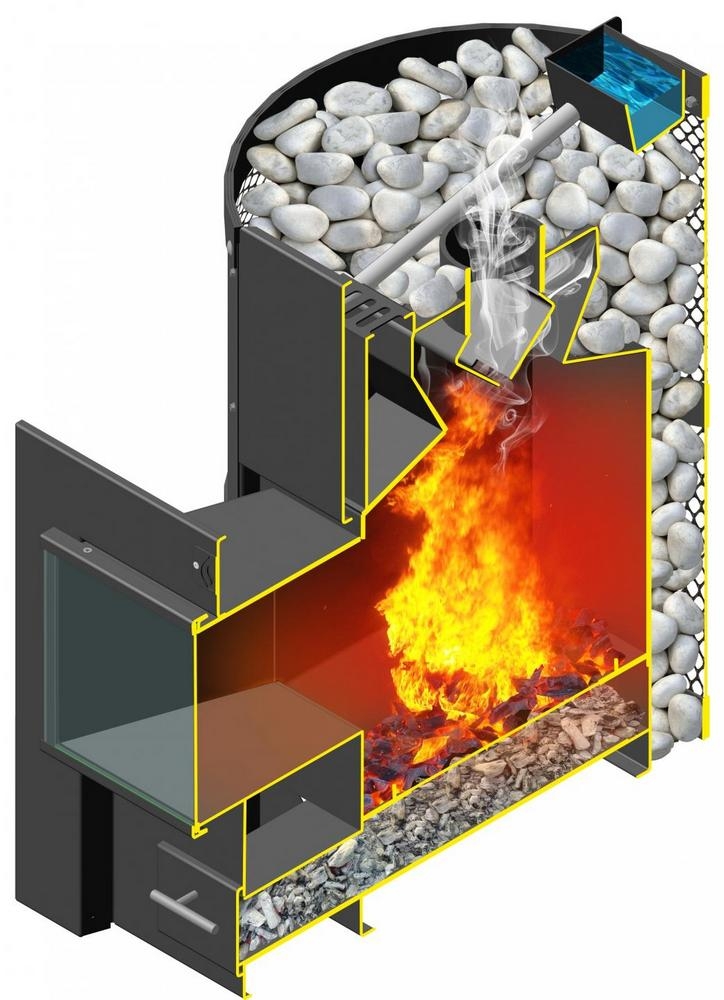

Конструкция печи с открытой каменкой наиболее популярна

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

«Горячий» или «холодный» варианты конструкции

В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

«Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Раствор для кладки печи

Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее (здесь тематичная статья).

Для раствора используется: глина; песок; вода.

Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.

Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.

Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:

  1. Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
  2. Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
  3. Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

Второй способ:

  1. Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
  2. Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
  3. Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.

Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

  1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
  2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
  3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

  • Перед установкой нужно обозначить место для проделки отверстия.
  • На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
  • Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Раствор для кладки печи

Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее .

Для раствора используется: глина; песок; вода.

Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.

Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.

Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:

  1. Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
  2. Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
  3. Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

Второй способ:

  1. Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
  2. Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
  3. Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.

Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.
