Как своими руками изготовить печь в баню из металла?

Преимущества самодельной металлической печи

У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов.

Печь своими руками из металла

На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.

Печь своими руками из металла

Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.

Самодельная металлическая печь

Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.

Необыкновенная печь ручной работы

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Последовательность изготовления печи для бани

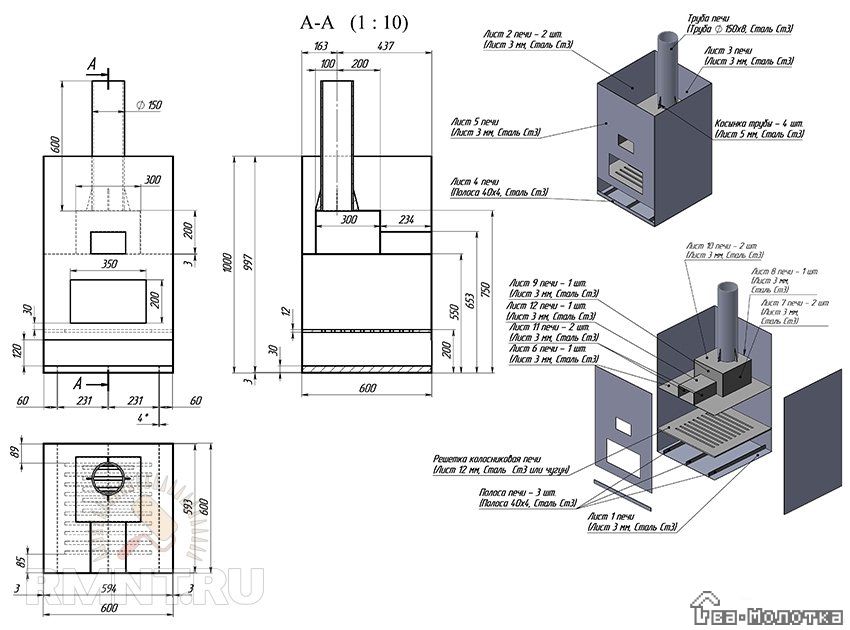

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Достоинства

  • Металл довольно прочный, но и более податливый материал, позволяющий придавать ему любую форму. Способен выдерживать большие перепады температур и жёсткие нагрузки при эксплуатации изделия.
  • Стоит отметить высокий КПД металлической печки, достигающий 95%.
  • Теплопроводность металла высока, соответственно довольно быстро происходит прогрев печи и нагревание помещения.
  • Прочность металла с убавлением толщины только растёт в отличие от керамики.
  • Вес печи на порядок, а иногда и более, ниже чем каменной или кирпичной, что в свою очередь, позволяет отказаться от устройства громоздкого монолитного фундамента.
  • Низкая себестоимость производимого тепла (у металлических печей в 10–20 раз ниже, чем у кирпичных) ещё один плюс в копилку достоинств этого вида печей.
  • Немаловажным фактором является транспортабельность такой печки и простота монтажа на месте, нужно только подвести дымоход.
  • За ненадобностью её легко убрать на хранение до следующего отопительного сезона.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.
  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
  6. Цемент.
  7. Кирпич.
  8. Песок.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

  • цилиндрическим;
  • горизонтальным;
  • фигурным;
  • прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

  • Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
  • Полная вытяжка угарного газа из бани через дымоход.
  • Нет задымления при растапливании печи.
  • Компактность.
  • Экономичность.
  • Простота изготовления.
  • Долгий срок работы без ремонта с минимальным обслуживанием.
  • Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

  • Быстрое остывание.
  • Высокая температура стен может привести к ожогам.
  • Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

https://youtube.com/watch?v=YWmlBeKrXVY

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

  • быстрый прогрев банных помещений;
  • продолжительность горения;
  • сохранение тепла;
  • малая занимаемая площадь и объем;
  • безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

  • Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
  • Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

  • Загружаемые из парилки.
  • Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

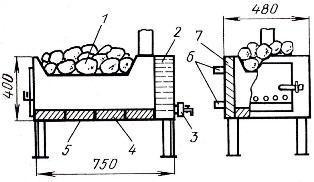

Конструкция печи с водонагревателем

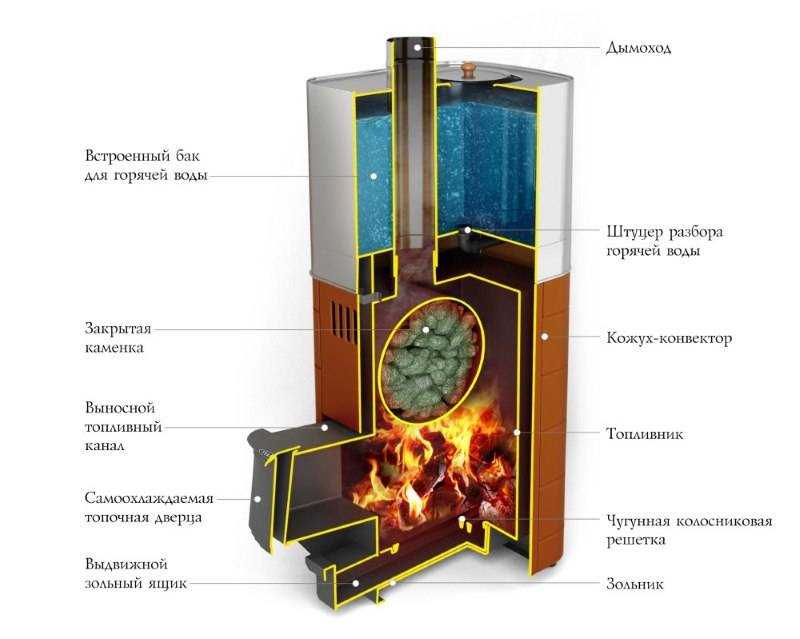

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

  • С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
  • С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Изготовление печи

Когда решение сделать печь из металла самостоятельно принято, тогда можно выбирать металлическую трубу. Служа «донором» для будущего изделия, ее диаметр должен составлять 50-80 см. Длина трубы должна быть около 1,5 м (запас приветствуется). Толщина стенок – 8-16 мм. Также пригодится труба для дымохода диаметром 135-180 мм.

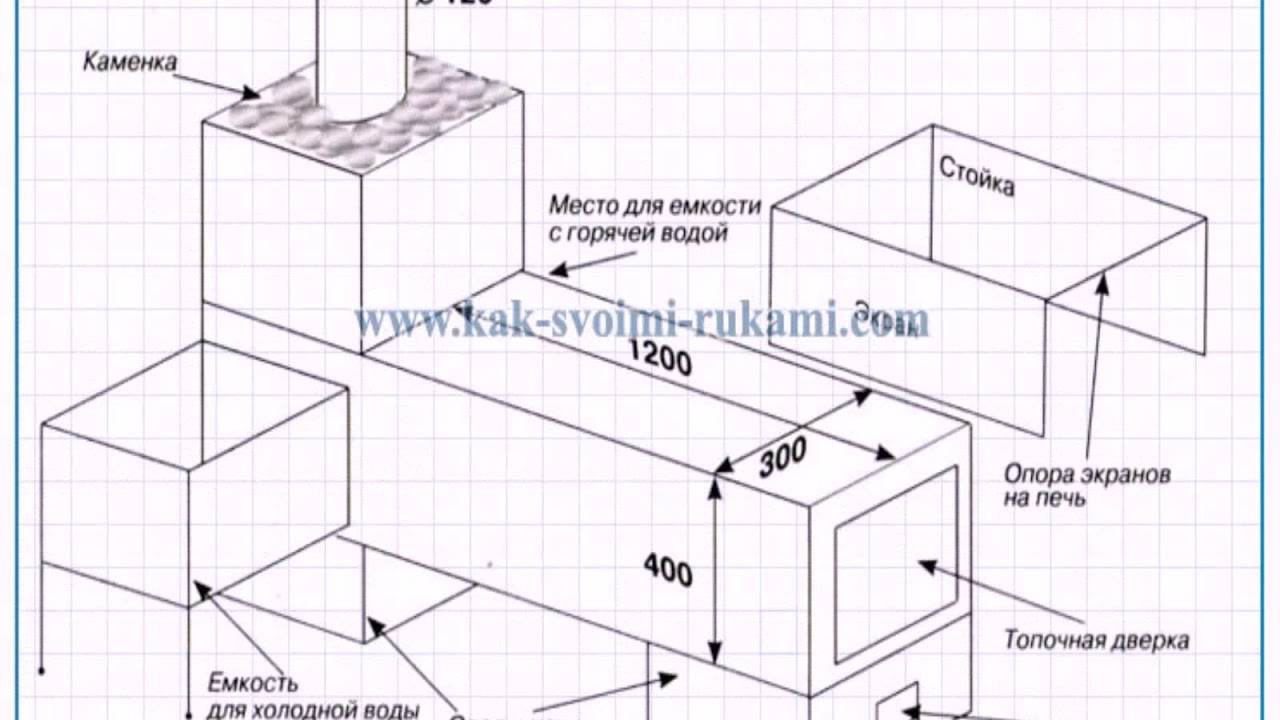

Чертежи печей из металла своими руками могут углубить в теорию. Совсем другое дело – непосредственно технология изготовления

Первым делом труба разрезается на две части – одна должна иметь длину 0,9 м, вторая 0,6 м. Первая идет на изготовление печи, вторая – на изготовление водяного бака.

Затем в трубе надо проделать вырезы – будущие проходы к поддувалу и топке. Вырезанные куски металла остаются для изготовления дверец.

Следующий шаг – установка колосников, сделанных из арматуры. Крепление колосниковой решетки должно соответствовать объемам и принципу загрузки топлива. Чтобы фиксировать колосниковую решетку, к ней привариваются ушки.

Далее в верхней плоскости печи делается отверстие, куда вставляется дымоходная труба.

При изготовлении банной печи придется руководствоваться следующим перечнем работ:

  • Сначала ниже печной топки устраивается каменка;
  • Затем надо установить рядом с топкой бак. Установка происходит таким образом, чтобы часть бака находилась на подпорках, вторая – на топке;
  • К баку следует подсоединить кран;
  • Следующий этап – приваривание ножек ко дну конструкции;
  • По всему периметру печи надо из огнеупорного кирпича устроить экран.

Если дымоход проходит через чердак, то у первого должны отсутствовать задвижки. Легкую печь в баню из металла своими руками можно ставить на металлический лист.

Тяжелые аналоги уже требуют подготовки дополнительного кирпичного или бетонного основания высотой 20 см.
