Печь для бани из трубы: конструкция, достоинства, варианты самодельных устройств

Вертикальный вариант

Сварка вертикальной печи для бани аналогична с горизонтальным исполнением. Отличие состоит в положении отрезка трубы, при котором торцы трубы образуют, в отличие от предыдущего варианта, не переднюю и заднюю стенки, а дно и верх печки.

Порядок работы:

  • Отрезают 3 круга, равных диаметру трубы;
  • Приваривают 1 круг к торцу трубы, образуя дно печки;
  • Вырезают отверстие зольника на 4 см выше дна;
  • Из 2 круга сваривают колосник: вырезают в центре отверстие, которое затем закрывают решеткой из наваренных вдоль или поперек прутков. Иногда колосник изготавливают, просто просверливая отверстия в круге;
  • Вырезают отверстие под дверцу топки;
  • Следующий, 3-й круг, приваривают к верху печки, предварительно вырезав в нем отверстие под дымоход;
  • Навешивают дверцы.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

  1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
  2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
  3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
  4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
  5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
  6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой. которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла ;• если поставить на печь пару ведер или металлический ящик с песком. то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

• печь, обложенная 1-2 слоями кирпича. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок. тем больше тепла они будут отдавать в помещение;• кирпичи или металлический лист. на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Изготовление печи

Инструкция по изготовлению горизонтальной печи выглядит следующим образом:

  • В первую очередь надо подготовить трубу диаметром не менее 0,5 метров и длиной около 0,8 метров. Края трубы нужно тщательно выровнять.
  • Затем из листа металла толщиной 10-12 мм надо выполнить колосниковую площадку, которая представляет собой прямоугольник размером 80х40 см. В площадке нужно вырезать отверстие и прикрепить к нему прутки либо использовать промышленные колосники.
  • Когда колосниковая площадка будет готова, ее нужно приварить к стенкам внутри трубы. При этом необходимо следить, чтобы шов трубы оказался под площадкой, что позволит увеличить срок эксплуатации изделия.

На фото – решетка-колосник

  • Торцевые стенки следует выполнить из листового металла. Внешне это должен быть прямоугольник с закругленным верхом. Высота детали должна составлять 70 см, а ширина – 60 см.
  • Далее в фасаде надо вырезать два прямоугольника – это будут дверцы поддувала и топочной камеры.
  • После этого выполняется задняя стенка в виде прямоугольника размером 70х90 см. Верхняя часть стенки будет служить ограничителем для каменки, которая располагается снаружи.
  • Затем надо приварить к трубе фасад и заднюю стенку.
  • Далее посередине трубы (снаружи), надо приварить передний ограничитель каменки, который снизу должен повторять контуры трубы, а сверху – контуры задней стенки.
  • В верхней части корпуса нужно вырезать отверстие размером 15х15 см. Над ним монтируется свод печи из листового металла с отверстием для дымохода. Причем, отверстие должно быть сдвинуто на 10-15 см к фасаду, что позволяет обеспечить условия полного сгорания топлива.
  • Поле этого к своду приваривается дымовая труба.
  • Далее для увеличения стенок каменки, к ее ограничителям наваривают решетки высотой 15-20 мм.
  • Следующим шагом является монтаж дверей зольника и топочной камеры.
  • К задней части изделия надо приварить полку для водонагревательного бака. Размер полки зависит от размера бака.
  • В завершение работы, конструкцию нужно обработать шлифовальным кругом, чтобы очистить от ржавчины и окалины. После той процедуры изделие можно покрыть термостойкой полимерной краской и протопить, чтобы краска запеклась (процедура выполняется за пределами помещения).

Термокраска для печи

На этом работа по изготовлению печи для бани завершена. Теперь можно установить изделие и эксплуатировать его.

Разновидности дровяных печей

Разновидности печей для бани определяются материалом, из которого они изготавливаются. Чаще всего конструкции делаются из кирпича, но может быть выполнена и из бутового камня. Для каменки лучше всего использовать гранит, остальные материалы при перепаде температур рассыпаются. А это очень нежелательно, учитывая, что в бане принято париться и лить воду и настои трав на каменку. Реже для печей используют металл.

Кирпичная конструкция

Основные достоинства этой конструкции:

  • простота изготовления;
  • пожаробезопасность;
  • отсутствие защитного экрана, при правильном выполнении кладки.

Такая модель позволяет использовать совершенно любые материалы для протапливания. Можно топить её дровами и углем без опаски. А хотите, можете подключить её к системе газового отопления и она будет прекрасно справляться со своими функциями. Фото вариантов таких моделей сегодня очень много в каталогах по дизайну.

Особенности кирпичной печи для бани:

  • добротность;
  • доступность материала;
  • простота выкладывания.

https://youtube.com/watch?v=CFou286nMmw

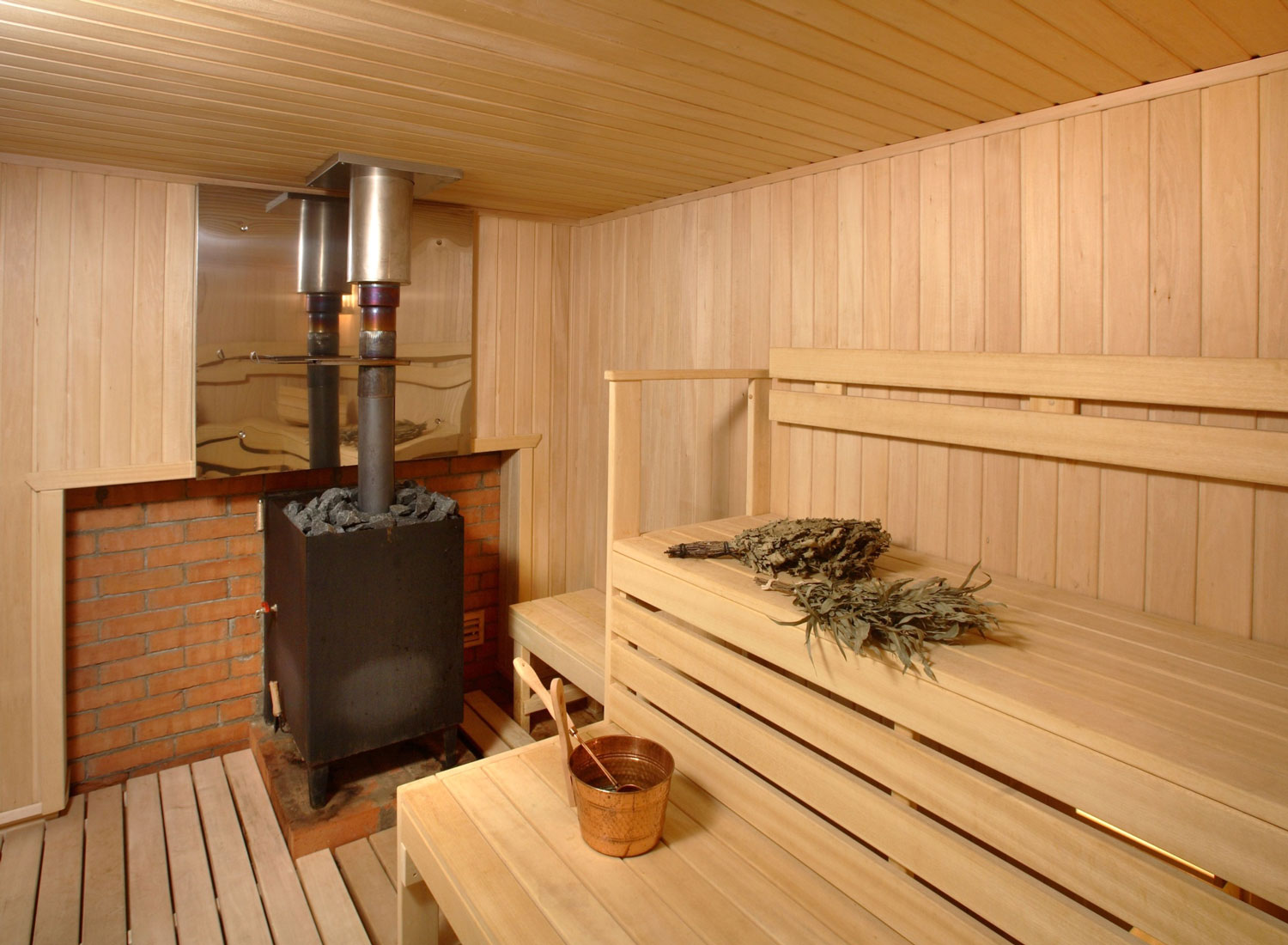

Железная конструкция

Эту разновидность принято делить её на две: чугунные печи и стальные сварные. И у каждой из них есть свои особенности и нюансы при установке. Так, чугунную печку можно только купить. Но для неё можно сделать множество деталей самостоятельно. К примеру, не всегда можно приобрести отдельно и прислонить к печи. Вода будет нагреваться довольно быстро, так что это будет огромным плюсом.

Стоит отметить, что в основном железные печи для бани, фото которых можно увидеть в большинстве каталогов по строительству, протапливаются дровами и углем, реже торфяными брикетами.

Если вы планируете протапливать баню только дровами, то никаких дополнительных устройств в топке железной печи делать не требуется, а вот для того, чтобы топить её углем придётся обложить её огнеупорным кирпичом.

Кстати, если вы хотите продлить срок службы такой печи, то её нужно в любом случае обложить кирпичом. Он защитит печь от влаги и перепадов температуры.

Сварные железные печи для бани вполне можно сделать своими руками, особенно если владеете мастерством сварщика. Но, в противном случае лучше довериться профессионалу.

Для работы вам потребуется сварочный аппарат, металлический лист толщиной не менее 5 мм. После того как печь готова, сварите отдельно бак для неё. Но помните, как при возведении печи, так и при сваривании бака, все швы должны быть надёжными и не иметь протяжек — не проваренных участков. В противном случае вы рискуете собственной безопасностью.

Стоит помнить, что металлическая печка может иметь горячие стены, что чревато сильными ожогами при прикосновении к ним. А потому нужно непременно сделать защитный экран из кирпича, который поможет предохранить людей от касания раскалённых стен печи.

Для железной печи и дымоход требуется железный. Его можно сделать из труб или сварным, но в любом из этих случаев при растапливании печи, она будет плохо дымить и разгораться. Оптимальным вариантом станет создание дымохода из сендвич-труб.

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Возможные ошибки в процессе изготовления

Если готовая конструкция работает не так, как хотелось бы, скорее всего, в процессе изготовления и монтажа печи была допущена ошибка.

Если происходит быстрое удаление тепла из печи, внутри дымоходной трубы необходимо установить подвижную задвижку.

Большое скопление сажи внутри горизонтальной печи может привести к ее возгоранию. Решить проблему поможет дожигатель в виде двух загнутых в сторону трубы металлических трубочек, установленных на одной из стенок конструкции. В результате снизится количество копоти, а топка будет лучше насыщаться кислородом, в результате чего произойдет полное догорание дров.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Правильный выбор проекта

Рано или поздно каждый дачник и владелец частного дома задумывается о строительстве на приусадебном участке небольшой деревянной или кирпичной баньки. Настоящим сердцем такой бани будет являться печь-каменка, отвечающая за нагрев парилки. Можно приобрести уже готовые отопители, выполненные в горизонтальном или вертикальном исполнении. Банная печь, выполненная своими руками из прочной металлической трубы, обойдется дешевле покупной, при этом по своим эксплуатационным характеристикам самодельные установки не уступают дорогостоящим покупным вариантам.

Четкий план действий поможет выполнить работу намного быстрее

Печь для бани из трубы своими руками — это функциональные установки, которые не отличаются дизайнерскими изысками. Они полностью выполняют свое предназначение, при правильном выборе топки и всей конструкции каменки смогут в максимально короткий срок протапливать помещение парилки объемом в 20 м² и более. Необходимо лишь подобрать чертежи печи для бани из трубы 530 миллиметров и в последующем изготовить каменку по имеющимся размерам.

На сегодняшний день наибольшее распространение получили два типа самодельных банных печей:

  1. Вертикальные .
  2. Горизонтальные.

Каждая из таких конструкций как обладает определенными преимуществами, так и имеет отрицательные стороны. Выбор конечного проекта и схемы исполнения каменки зависит от планировки, размеров парной и предпочтений домовладельца.

Вертикальные печки схожи по своей конструкции с буржуйкой, отличие состоит в наличии над топочным отделением дополнительной емкости, предназначенной для закладки камней. Вертикальные банные печи отличаются компактными габаритами, поэтому станут отличным вариантом для небольшой по своей площади бани и парилки. Недостатком такой конструкции является расположение поддувала и дверцы топки в парном отделении.

Такую вертикальную печь легко сделать своими руками

Горизонтальные печи могут иметь в зависимости от своей конструкции отделения для камней и специальную емкость для нагрева воды. Поддувало и дверцы располагаются в торце металлической трубы, что дает возможность при изготовлении каменки вывести их за пределы парилки. Самодельная горизонтальная печь для бани из трубы отличается большими размерами, соответственно располагать ее можно лишь в парилках и банях площадью более 20 м². Такие установки отличаются большей эффективностью, что объясняется конвекцией разогретого воздуха и конструкцией горизонтальной топки.

Подробная инструкция изготовления печи для бани:

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива в банной печи. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода+120°С
Минимальная скорость движения газовНе менее 2 м/с
Рекомендуемая высота дымохода5 метров
Количество сгораемого топлива в одной закладке топки10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.
