Печь для бани из трубы

Подготовительные работы в бане перед изготовлением печки

Основание

Закладывать основание для печи лучше на этапе возведения бани, а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

Перед заливкой основания делается стяжка из жидкого бетона (тонкий слой). Соотношение цемента и песка 1 к 4, воду – сколько надо. Этот слой должен просохнуть перед продолжением работ.

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня – это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно – два ряда кирпича

Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее – вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

Экран

Это средство защиты банных стен от перегрева и возгорания. Экран делается из кирпича, но тут уже нет необходимости использовать шамот, да и раствор может быть с цементом, а не просто разведенная водой глина.

Высота экрана должна как минимум соответствовать высоте печи, как максимум – может доходить до потолка.

Толщина – предпочтительнее делать в полкирпича. Четверть допустима, но только при условии, что вы в курсе о перегреве бани при такой толщине.

Имейте в виду! Там, где стенка из кирпича касается стенки из горючего материала, настоятельно рекомендуется делать прокладку из огнеупора – минваты, огнеупорного картона.

Расстояние до печи может быть разным. Если топка не выносная, то расположите печку в 20 см от экрана, с выносной так не получится, поэтому постарайтесь обеспечить промежуток в 5-7 см хотя бы.

Самостоятельное изготовление печки из трубы

В сети интернет можно найти многочисленные проекты выполнения печей-каменок для бани из толстостенной металлической трубы. Можно подобрать такие каменки для парилок и бань различной площади, а при наличии минимального опыта работы со сваркой изготовить самодельную конструкцию не составит особого труда.

Необходимые материалы и инструменты

Перед тем как приступать непосредственно к изготовлению печки-каменки, следует позаботиться о наличии всех инструментов, используемого оборудования и материалов. Для работы потребуется ручной или полуавтоматический сварочный аппарат, электрическая дрель, болгарка, различный слесарный инструмент.

Из материалов понадобится следующее:

  1. Металлическая толстостенная труба диаметром 500 миллиметров, длиной полтора метра и толщиной от 8 миллиметров.
  2. Стальная труба для отделения с камнями толщиной 8 миллиметров и диаметром 350 миллиметров.
  3. Труба для дымохода высотой 1,5 метра и толщиной стенок 4 миллиметра.
  4. Металлические листы с толщиной 8 миллиметров, размерами 600×800 миллиметров.
  5. Навесные металлические гаражные петли.
  6. Отрезок водопроводной трубы.
  7. Металлическая арматура или отрезки прута.

Как сделать печь для бани из трубы:

Пошаговая инструкция

Конструкция вертикальной банной печи может несколько отличаться, однако работа по выполнению каменки будет идентична. Потребуется по имеющимся размерам вырезать корпус печки, сварить металлическую каменку, поддувало, топочное отделение и установить дымоход. При наличии соответствующего опыта работы со сваркой справиться с изготовление печки можно буквально за 3-4 часа.

Этапы работы:

  1. В толстостенной трубе, которая используется в качестве корпуса печки, вырезают отверстие для поддувала, располагающееся на высоте 40 миллиметров от нижнего конца трубы. Работать проще всего болгаркой или использовать сварочный резак. Размер поддувала составляет 240×80 миллиметров.
  2. На одной оси с поддувалом выше его верхнего края приблизительно на 200 миллиметров вырезают отверстие для топки. Размер топочного отделения в проекции составляет 240×200 миллиметров.
  3. На 15-20 сантиметров выше топки располагают емкость для загрузки камней. Диаметр каменки будет составлять около 350 миллиметров, что будет достаточно для размещения внутри необходимого количества крупных камней.
  4. К заднему торцу каменки приваривают глухую стенку, а спереди крепят заглушку с открывающейся полукруглой дверцей. Металлическая дверца потребуется для закладки камней и поливания воды на раскаленные камни во время приема банных процедур.
  5. Выполняют топливник, для чего вырезают диск, который по своему диаметру равен размеру используемой трубы. В центре диска топливника вырезают прямоугольное отверстие для установки чугунных колосников.
  6. Водогрейный бак может выполняться из листовой стали с боковыми стенками от основной трубы банной печи. Днище бака служит верхним сводом у топливника.
  7. Бак выполняют из листовой стали толщиной 5-8 миллиметров. В верхней части бака прорезают отверстие, равное диаметру трубы для дымохода.
  8. В полученное отверстие вваривают отрезок дымоходной трубы, который должен выступать за верхние габариты каменки на 100 миллиметров.
  9. Днище водяного бака с вваренным дымоходом устанавливают в основную трубу, после чего приваривают в нескольких точках крепления.
  10. Для удобства использования печки верхнюю крышку бака можно выполнить из двух частей. Одна часть приваривается наглухо, а вторая крепится на металлических шарнирных петлях.
  11. Готовую горизонтальную печь устанавливают на ровное основание. К корпусу приваривают гаражные петли, на которые крепится дверца для поддувала и топливника. Проверяется герметичность выполненного водогрейного бака.

В этом видео вы узнаете подробнее, как сделать долговечную печь для бани:

Всё, что останется сделать, это провести на открытом воздухе огневые испытания и установить печку на постоянное место в парилку. Если печка устанавливается в непосредственной близости от деревянных стен, проводят их дополнительную противопожарную обработку или отделывают поверхности специальными защитными материалами.

Изготовление печки для бани из трубы не представляет особой сложности. Необходимо лишь подобрать качественный проект и в последующем выполнять всю работу по имеющимся размерам и чертежам.

Как сделать хорошую печь для бани:

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

  • дровяные;
  • электрические;
  • газовые;
  • комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

  1. Материал – низколегированная сталь. Толщина – от 10 мм.
  2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
  3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
  4. Потоки горячего пара регулируются специальными окошками в корпусе.
  5. В отдельных моделях объем закладки камней составляет до 250 кг.
  6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
  7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

  • котлы с парообразователем, встроенным внутри;
  • печи-сетки;
  • конвекторы;
  • печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

  1. Из нержавеющей стали. В названии модели присутствует слово INOX.
  2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

  1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
  2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

  1. Дно трубы заваривается заготовкой ли листового металла.
  2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
  3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
  4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 900.
  5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
  6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
  7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
  8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
  9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
  10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
  11. Главная труба является стенкой для бака для нагревания воды.
  12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
  13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
  14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
  15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
  16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.

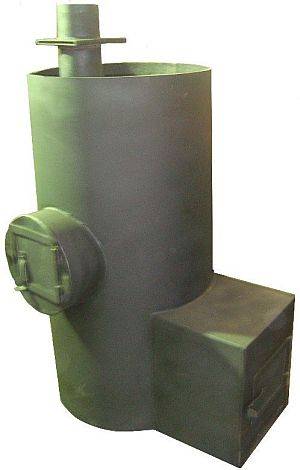

  17. В итоге должна получиться вот такая печь:

https://youtube.com/watch?v=PPZ_OpmQikQ

Материал и оборудование, необходимое для создания печи в баню из трубы

То, что материалом будет труба с большим диаметром, вы уже знаете. Также потребуются обрезки труб меньшего диаметра (обычно их используют для создания каменки и дымохода). Так как варианты могут быть разные, мы лишь назовем приблизительные диаметры труб, которые используются для создания корпуса, каменки и дымохода.

Ориентировочный диаметр корпусной трубы – 50-55 см, толщина 8-12 мм. Дымоходной – 15 см. Для каменки (не во всех конструкциях) – 35 см.

Печь в баню из трубы

Помимо перечисленного нужно будет решить, будут ли дверцы и колосники самодельными или покупными. Кроме труб понадобится немного листовой стали средней толщины.

Важный вопрос: где добывать трубы? Разумеется, можно купить абсолютно новые, без следа ржавчины, но точно так же сгодились бы и обрезки, которые можно по случаю прикупить на строительстве магистрали, к примеру. Или в пункте сбора металлолома, или на их базе. А ржавчина… она неизбежна при эксплуатации печи, и только толщина металла – гарант долгой работы агрегата до момента, пока в нем не появятся дыры.

На заметку! Трубы тоже делаются из разных сплавов. Они могут отличаться содержанием углерода и других примесей. Оптимальны стали, содержащие до 2% углерода. Разумеется, никто не маркирует ржавые обрезки, но проверить можно по виду искр, высекаемых, например, болгаркой: белые, летящие во все стороны – признак ненужной высокоуглеродистой стали, красные или белые – легированной. А нужен вам металл, который сыплет желтые искры, вертикально (без разброса) летящие вниз.

Причина, по которой не годится высокоуглеродистая сталь заключается в том, что швы на такой стали непрочные, растрескивающиеся уже в процессе остывания. Легированные же сплавы хороши только в том случае, если работать с ними будет профи. Еще попадаются трубы из чугуна – они тоже не годятся для наших целей. Если Вас интересуют чугунные печи, то следует ознакомиться с обзором, посвященным таким моделям.

ВАЖНО! Итак, мы определились: лучшая труба будет диаметром полметра или чуть больше, со стенкой до 12 мм, материалом которой стала низкоуглеродиставя сталь.

Что касается оборудования, то тут все просто:

  • рулетка;
  • мелок;
  • молоток;
  • тиски;
  • болгарка;
  • дрель;
  • автоген и жесткая балеринка (для вырезания кругов из листа);
  • электросварочный аппарат.

Как выбрать оптимальную конструкцию

В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.

Давайте еще раз посмотрим на определяющие пункты:

Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.

Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.

Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.

К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.

Изготовление

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

  • болгаркой с дисками по металлу;
  • сварочным аппаратом с электродами;
  • набором измерительных инструментов;
  • листами металла;
  • металлическими уголками;
  • дверцами для топочной камеры, поддувала;
  • арматурой для изготовления колосника;
  • трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

  1. Раскалить металлические детали.
  2. Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

  1. Вырезать металлические листы для создания корпуса.
  2. Отдельно сварить две части ящика.
  3. Между частями закрепить арматуру.
  4. Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
  5. Сделать на отверстиях дырки.
  6. В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

  1. Поставить трубку в вертикальном положении. Разрезать ее на две части.
  2. Закрепить на поверхности нижней части арматуру чтобы получился колосник.
  3. Сварить две части трубы вместе.
  4. Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
  5. Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

  1. Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
  2. Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
  3. Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

  1. Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
  2. Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

  1. Выбирать расположение так, чтобы печка находилась в отдалении от стен.
  2. Для фундамента нужно сделать кладку из огнеупорных кирпичей.
  3. Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
  4. Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
  5. Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Печь горизонтальная

Чертеж печки из трубы не очень сложен. На основе этой конструкции выпускаются печи «Жара». Они немного доработали ее, но суть осталась та же.

Банная печь из трубы горизонтальная

Для горизонтальной печи из трубы понадобится:

  • сварочный аппарат;
  • электроды для сварки;
  • инструменты для резки металла (например, ножовка по металлу или болгарка);
  • два отрезка трубы размером в 75 см и Ø 53 см, толщина стенок около 10 мм;
  • труба Ø 20 см и длиной в 35 см (для обустройства полусферы);
  • труба Ø 11,4 см (для дымохода);
  • колосники (или стальной прут для их изготовления);
  • стальная арматура (для колосников и решетки);
  • дверные петли (2 комплекта);
  • несколько металлических листов, толщиной 8–10 мм;
  • несколько листов нержавейки (для изготовления бака для воды);
  • кран врезной металлический;

Особенностью такой конструкции является то, что бак для воды можно расположить как непосредственно на корпусе топки, так и привешивать за ней. Бак делают часто отдельно. Это намного удобнее.

  1. Основную трубу располагаем горизонтально. Можно сразу приварить ножки для устойчивости, а можно сделать их цельными, добавив при разметке торцевых частей.
  2. Отступаем от нижней точки трубы расстояние равное 1\3 диаметра и на этой высоте замеряем расстояние между стенками трубы. Из листа металла вырезаем прямоугольник длиной в 750 мм и шириной равной замеренному расстоянию. Это будет площадка для закладки дров. В центре прямоугольника вырезаем квадратное или прямоугольное отверстие под колосниковую решетку. Если вы не хотите покупать промышленные колосники можно просто наварить прутья арматуры в виде решетки.
  3. Вставляем полученную конструкцию в трубу и закрепляем при помощи сварки.
  4. Из листов металла вырезаем два прямоугольника шириной в 53 см и длиной в 70 см. Это будут торцевые части нашей печи. Привариваем их к торцам основной трубы.
  5. На лицевой стороне при помощи болгарки вырезаем прямоугольные отверстия для дверок поддувала и топливной камеры, оборудуем дверцы (привариваем петли, запоры и устанавливаем на место).
  6. В верхней части основной трубы ближе к задней стенке прорезаем отверстие для выхода дыма. Его размеры и форма неважны, но не слишком большое, конечно.
  7. Трубу Ø 20 см и длиной 35  см разрезаем пополам и завариваем торцы у одной половинки, ближе к середине прорезаем отверстие под дымоходную трубу (форма и диаметр должны совпадать).
  8. Далее «накрываем» корпус приготовленной полусферой так, чтобы отверстия в корпусе и «крышке» не совпадали (был смещены друг относительно друга). Это нужно для создания дополнительного зигзага при выходе дыма, чтобы печь не остывала слишком быстро. Скрепляем конструкцию сваркой.
  9. В отверстие под дымовую трубу вставляем патрубок и привариваем.
  10. Из арматуры изготавливаем корзину для камней и располагаем ее сверху над топкой вокруг дополнительной полусферы.
  11. Из листов нержавеющей стали изготавливаем бак для воды, оснащаем его крышкой и креплениями, при помощи которых бак может навешиваться на заднюю стенку печи.

Банная печь из трубы горизонтальная. Схема

Вот и все, наша самодельная печь для бани из трубы, расположенной горизонтально, готова. Как вы, наверное, уже поняли, изготовить печь из металла для бани своими руками не так уж и сложно.

Банная печь из трубы горизонтальная

Бывают варианты с открытыми или закрытыми каменками, да и конструкция баков может быть встроенной, расположенной непосредственно на корпусе или вовсе вынесенной отдельно (например, на стену). Есть, например, еще вот такой вариант с открытой каменкой.

Печь из трубы с открытой каменкой, сделанная умельцем

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
