Печь для бани чертежи с размерами

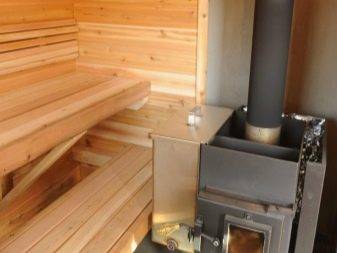

Размещение печи в парилке

Чтобы пользование банной печкой стало  приятным и безопасным, рекомендуется соблюдать следующие правила:

  • Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
  • Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
  • Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
  • Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

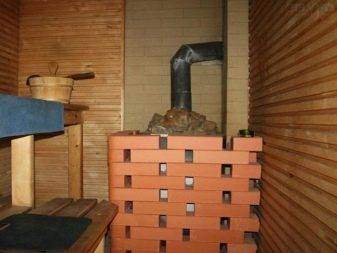

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Виды металлических банных печей

В соответствии с конструктивными особенностями различают следующие виды металлических печей:

  • Закрытый тип. Агрегаты имеют компактные размеры и небольшой вес, предназначены для малогабаритных семейных бань. Чтобы увеличить тепловую отдачу, металлический корпус печки обкладывается жаростойким кирпичом с внутренней и наружной стороны. Для фиксации кирпича используются железные скобы. Средняя часть конструкции оборудована решеткой для камней.
  • Открытый тип. Устройства представлены габаритными конструкциями, оборудованными открытой каменкой и водяным нагревательным баком. Они способны обеспечить быстрый прогрев помещений за короткий промежуток времени. Для повышения тепловой емкости подобные печи оснащаются защитной оцинкованной пластиной для каменки.
  • Комбинированный тип. Подобные печи оборудованы топливником с задвижными механизмами, каменкой, поддувалом и патрубками (диаметром от 11 до 14 см). Для изготовления конструкций используется листовая сталь толщиной до 5 мм.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

Сварочный аппарат;
Электроды для сварки металла;
Инструмент для резки металла, например, болгарку;
Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
Два листа металла толщиной в 10 мм;
Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
Арматуру;
Колесник;
Врезной металлический кран;
И 4 комплекта дверных петель.

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

Приварка дна печи
. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.

Изготовление дверки
под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.

Изготовление колосника
. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.

Дверца топки
. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.

Каменка
. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней

Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.

Бак для воды. Для изготовления бака используйте короткую трубу (60 см)

Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: » «). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.

Сборка печи
. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Как улучшить КПД железной печки

К эффективным способам относятся:

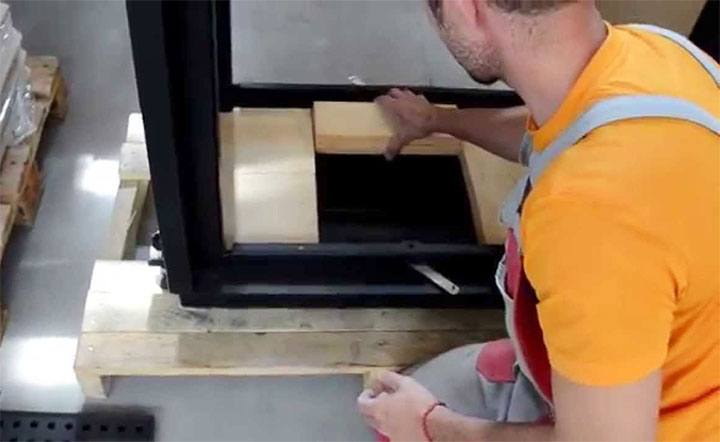

  1. Футеровка топки. Смысл заключается в обкладке внутри топки шамотного кирпича. Достаточно поставить его на ребро, тогда футеровка по толщине будет до 6 см, при использовании узкого шамота для кладки – 3 см. Прогреваться будет каменка, а не стальные стенки печи. Футеровку рекомендуется запланировать еще на этапе разработки чертежа, чтобы заранее увеличить размеры топки под футеровку. Минус способа – выработка горячего дыма. Решение – установить каменку на трубу.

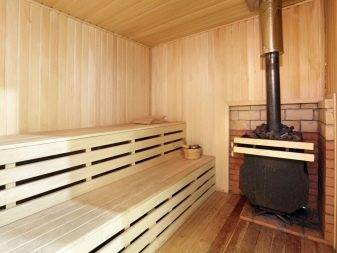

  2. Создание кирпичного экрана вокруг печи. Материал – керамический кирпич. В кирпичной кладке оставляют проем под дверцы, чтобы можно было регулировать прогревание воздуха. Минус – перегрев задней стенки. Решение – использовать для топки утолщенную жаропрочную сталь.

Особенности

Высокая деловая интенсивность утомляет человека. Чтобы восполнить силы необходимо вернуться к природе, её истокам. Теснота ванных комнат, синтетика душевых кабинок не способствуют умиротворению и расслаблению. Есть только одно место, где смывается не только грязь, но и усталость – это загородная банька.

Главный атрибут отечественной бани – это печь индивидуальной конструкции, сделанная своими руками. Обычно это экономичное устройство, обильно выделяющее тепло.

Плюсы самодельных металлических печей являются следующими:

  • выполняются своими руками, при этом достаточно иметь базовые навыки электросварки;
  • являются гораздо дешевле кирпичных аналогов;
  • не требуют специальных знаний при выполнении кладки;
  • при обкладке кирпичом не уступает кирпичным аналогам по теплообмену;
  • малогабаритность, что критично для небольших помещений;
  • простота пользования, эксплуатация не требует навыков;
  • можно топить любыми видами твёрдого топлива;
  • быстрота подготовки – обычно в пределах часа.

К минусам металлических печей относятся следующие:

  • ограниченное количество модификаций;
  • неизбежные деформации под действием температуры;
  • малая теплоёмкость, которая компенсируется обкладкой кирпичом;
  • пересушенный воздух;
  • при отсутствии калорифера существует возможность теплового удара;
  • эффективность только в небольших помещениях.

Железные печи появились на исходе XIX века. Прототипом таких устройств является так называемая буржуйка, оснащённая стальным баком, дверцей и средством дымоотвода. Этот необычный термин появился довольно давно и существует два предположения его возникновения.

Первый вариант заключается в том, это название образовалось из-за естественной «прожорливости» конструкции и малый КПД. Народная фантазия объединила эти качества понятием «буржуй», который «ест» много дров и даёт мало тепла. Только истинная народность может объяснить совершённую полярность второй трактовки. Известно, что эта печка стала популярной во время буржуазной революции, поскольку она была нетребовательная к топливу и работала довольно эффективно.

Стоит подробнее рассмотреть её конструкционные особенности. Сегодня представлена масса аналогичных печей, но их связывает практичность. Это первое, что приходит на ум при знакомстве с процессом их работы, независимо от того, что перед нами – вариант в стиле ретро или современный высокотехнологичный экземпляр, созданный с использованием нанотехнологий и композитов.

Несмотря на то что буржуйка – это самый простой нагревательный прибор, её конструкция чётко соответствует принципам теплообмена.

Следует подробно рассмотреть устройство этого нагревательного прибора. Конструкция обеспечивает реализацию двух функций – это разогрев каменки и пространства.

Обычная печь для бани из железа включает несколько функциональных блоков, такие как:

  • топка – это зона для сжигания энергоносителя;
  • теплообменное устройство обеспечивает обмен теплом с каменкой и нагревает пространство;
  • каменка – это специально подобранные камни, которые являются источником тепла в парилке;
  • дымоотвод выводит летучие продукты сгорания из помещения;
  • бак для нагрева воды обычно изготовлен из нержавеющей стали.

Установка

«Горыныч 3» монтируют на бетонное основание, заготовленное предварительно. Категорически запрещается устанавливать модель на лист металла в целях безопасности. Обязательно следует проверить наклон печи к заднему борту и топке при помощи строительного уровня. Незначительное отклонение может присутствовать. В конце необходимо тщательно замазать место стыка печи с бетонным основанием, при этом рекомендуется использовать специальный огнестойкий состав.

Для кладки нельзя применять облицовочный кирпич. Этот материал не имеет достаточной устойчивости к высоким температурам и быстро придет в негодность.

В работе стоит применять специальный термостойкий состав.

Кладка фундамента

Поскольку вес печи-каменки из кирпича превышает полтонны, то фундамент для неё надо делать соответствующий.

Размечаем на грунте будущий участок бетонного основания (он должен быть на полкирпича больше размеров печи). Глубина его закладки должна быть ниже фактического уровня промерзания грунта.

Фундамент под «каменку» должен располагаться от фундамента банного строения, не менее чем на 10 см, и не должен (даже частично) быть с ним перевязан. Зазор между ними в дальнейшем заполняем сухим песком и хорошо утрамбовываем.

Если стены и простенки бани возведены из горючего материала – надо обезопасить участок. Проём для топки и часть находящейся за ней стены, зашейте асбест-картоном, а поверх него разместите лист металла, толщиной не менее 4 мм. Минимальное расстояние до стен, не защищённых асбестом и железным листом, должно составлять 350 мм, а защищённых, порядка 200 мм.

О растворе для фундамента

Можно делать закладку на известковом, цементном или комбинированном растворе.

    • Известковый (пропорции): 1 часть гашеная известь/2 части просеянный песок;
    • Цементный (пропорции): 1 часть цемента/2 части просеянный песок;

Комбинированный (известково-цементный): 1 часть цемента/6 частей гашеная известь/просеянный песок в зависимости от марки цемента и жирности извести.

  1. Дно засыпьте чистым (без примесей мусора) песком на ≈ 15 см. Слегка пропитайте его водой и хорошо утрамбуйте;
  2. Поверх насыпьте щебень или битый кирпич на ≈ 20 см и плотно утрамбуйте;
  3. По стенкам вырытого котлована поставьте опалубку так, чтобы она была примерно на 5 см выше уровня грунта.
  4. Выстелите котлован рубероидом или гидроизоляционной плёнкой, так, чтобы она заходила внахлёст на 10-15 см и выходила за края опалубки на 5-10 см;
  5. На дно уложите армированный каркас. Он должен быть металлическим (не полимерным). Обычно пруток не меньше ø 12 мм, с квадратной ячейкой в 10 см;
  6. Залейте бетонным раствором и проткните стяжку несколько раз металлическим прутом (чтобы исключить образование скрытых воздушных полостей), аккуратно разровняйте правилом и проверьте равномерность горизонтального уровня. При необходимости – «выгоняйте» раствором.
  7. Бетон накройте любой плёнкой и периодически увлажняйте, чтобы не было растрескивания от пересыхания;
  8. После того как бетон схватится (≈3-5 дней), демонтируйте опалубку, а края стяжки хорошо замажьте битумной мастикой (гудроном). После её застывания, промежуток между фундаментом и грунтом засыпьте чистым песком и утрамбуйте;
  9. Осталось сделать гидроизоляцию. Для этого используем рубероид. Его расстилают в два слоя, причём второй слой надо уложить с перпендикулярным рисунком полос по отношению к первому. Куски рубероида должны быть внахлёст не менее 10 см и выходить за границы фундамента, на 5 см.

Фундаментные работы внутри помещения – всегда грязный процесс. Поэтому застелите банный пол п/э плёнкой. И лучше армированной. Она прочная и точно выдержит до окончания работ.

Обратите внимание на фото – это неправильный фундамент. Не знаю, как он устроен внутри, но то, что печной фундамент перевязан с основным – недопустимо

«Общая конструкция» сулит проблемы с прочностью и долговечность.
