Оптоволоконное освещение для бани

Как работает оптоволоконное освещение

Главным составляющим этой системы является оптоволоконный кабель, изготовляемый из стекла или его акриловых заменителей. Его основная функция – это передача света к освещаемому объекту. Причем, в зависимости от типа кабеля, свет может распространяться как из его противоположного торца, так и из боковых поверхностей по всей его длине. Принцип действия оптоволоконного освещения основан на способности света отражаться на границе раздела сред в сторону менее плотной среды. В нашем случае – от оптического волокна в сторону воздушного пространства. Именно в этом и заключается уникальность оптоволоконной системы.

В качестве материала для кабеля используются акриловые нити, хотя стеклянные по основным показателям имеют значительные преимущества. Выбор в сторону акрила продиктован его легкостью, гибкостью и меньшими затратами на его производство. Самым распространенным оптическим кабелем, применяемым при монтаже оптоволоконного освещения, является жгут из 75 акриловых волокон. Этого достаточно для создания практически любого светового эффекта.

Как уже говорилось в статье «Освещение в бане. Общий обзор», принцип действия оптоволоконного освещения в бане или других помещениях, состоит в следующем: свет от лампы проектора проходит через цветной оптический фильтр и, минуя соединительную головку, попадает в оптоволоконный кабель с последующим отражением от него и, как следствие, освещением объекта с выбранным световым эффектом.

Единственным энергопотребляющим элементом является проектор. Это довольно сложный прибор, состоящий из светодиодной или галогенной лампы, светофильтров, отражателя,  электродвигателя, датчика температуры и системы охлаждения. Кроме того, они могут производиться различных размеров и модификаций.

И последняя важная часть оптоволоконного освещения – это хрустальные (или его заменители) рассеиватели света. Кроме основной функции, они исполняют роль декоративных элементов, позволяющих красочно вписать их в интерьер помещений бани. Особенно эффектно рассеиватели света выглядят на подвесных потолках при создании визуальной иллюзии звездного неба.

Источники света

Выбор ламп для освещения в баню – основной момент. От количества устройств, их мощности и планируемого расположения зависит, как будет проходить кабель, размеры труб для прокладки проводов и многое другое. Рассчитать и приобрести требуемые материалы следует заранее, максимум – после установки основного короба здания, до этапа обшивки.

Лампы накаливания

Стандартный и экономичный вариант. Обычная лампочка дает мягкий желтоватый свет, привычный для глаз. Основные преимущества – цена и доступность. Недостатков больше – сильно нагреваются, велик риск ожогов. На выработку света уходит всего 5% потребляемой энергии, остальное преобразуется в тепло. Для парной лучше использовать другой тип.

Люминесцентные

Считаются безвредными и позиционируются как долговечные и экономичные приборы. Однако использовать их в бане и парной опасно. Внутри колбы заполняют парами ртути, стекло не жаростойкое. Такие источники света легко ломаются, трескаются, что чрезвычайно вредно для здоровья отдыхающих.

Состав системы

В основном оптоволоконные системы освещения продаются комплектами. Они состоят из нескольких элементов:

  • Проектор. Только этот элемент подключается к электричеству. Небольшая установка, в которой установлены галогенные, газоразрядные или светодиодные лампы, может стоять преобразователь напряжения, пусковое устройство, несколько линз для смены цвета и еще некоторые устройства. От их количества и мощности зависит интенсивность освещения.
  • Оптические волокна. Они могут создавать направленный пучок света (в оболочке), могут издавать линейное свечение по всей длине, есть варианты с точечным свечением на некотором расстоянии вдоль волокна. Интенсивность светового потока зависит от сечения проводника и мощности исходного источника — проектора. Количество волокон — от единиц до тысяч штук. Комбинацией волокон с разными свойствами и достигается индивидуальное освещение парилки.
  • Линзы. Это еще один способ сделать освещение разнообразным. Благодаря разному размеру и огранке получаются разные световые эффекты — от направленных пучков света, до расходящихся веером многочисленных лучиков. Есть также подвижные, поворотные насадки, есть с возможностью регулировки ширины светового потока.

При выборе комплекта оптоволоконного освещения для бани/сауны/хамам, кроме количества точек (волокон) и их длинны, обратите внимание на источник света — галогенная, газоразрядная или светодиодная лампа. Светодиоды не греются, потому им не требуется охлаждение, они потребляют меньше электроэнергии

Если же источник света галогенный или газоразрядный, включите проектор и проверьте работу вентиляторов охлаждения — бывают очень шумные модели, которые могут испортить отдых.

В остальном выбираете тип свечения, количество точек, длину волокон исходя из размеров своей парной и своих предпочтений. Единственное, что может вас остановить — немалая цена.

Правила техники безопасности

Лампы для сауны и бани будут освещать помещение, где температура понимается до 100-120°С. Следовательно, они должны обладать достаточной термостойкостью.

Высокая влажность — еще 1 источник потенциальной опасности при работе осветительных приборов. Поэтому лампа для парной в бане или помывочной должна быть водостойкой. Дополнительную защиту обеспечат герметичные плафоны, устойчивые к воздействию влаги и высоких температур.

Необходимо выбирать герметичные плафоны для бани

Устанавливать источники освещения лучше под потолком или по углам помещения

В этом случае удастся избежать случайных контактов и/или механической порчи осветительных приборов по неосторожности. При выборе плафонов основное условие — герметичность. Чтобы придать дополнительные эстетические свойства простому светильнику, можно использовать ажурные деревянные накладки в виде решеток или резных экранов

Освещение лучше установить по углам помещения под потолкомДля преломления освещения в бане и в качестве абажуров часто используются деревянные решётки

Как повесить осветительный плафон

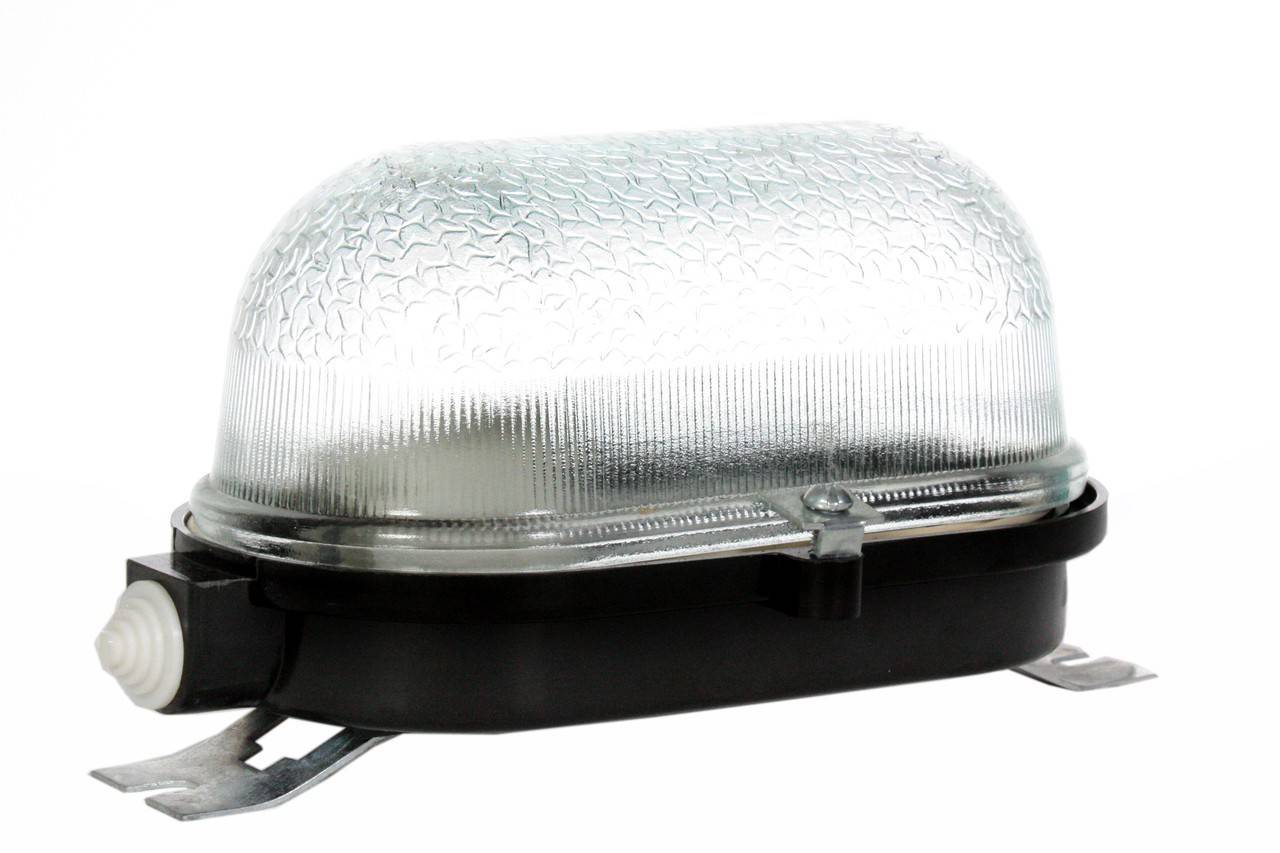

Светильник стационарной установки

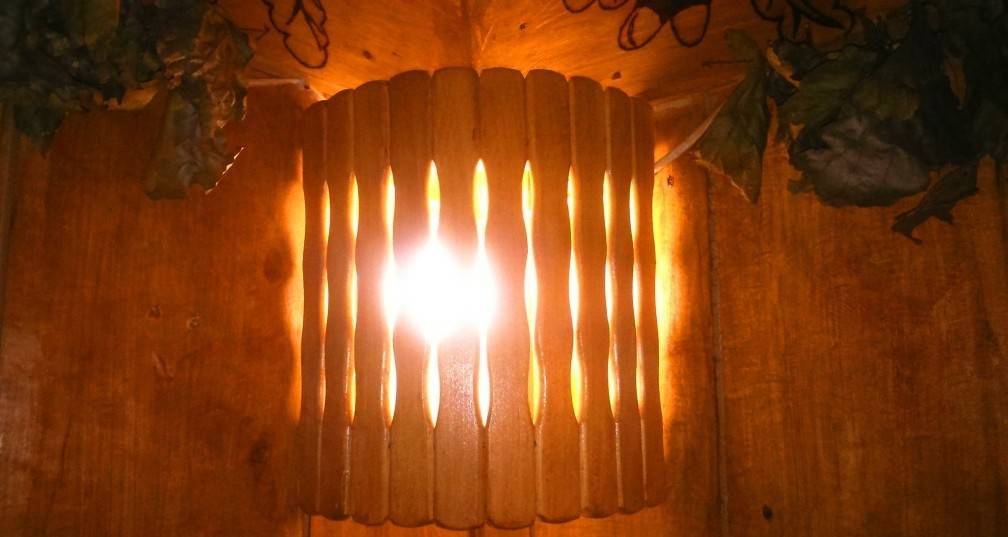

Банный светильник с плафоном из дерева

Классический светильник в баню

Осветительных плафонов настолько много, что рассмотреть подключение каждого из них нереально. Мы расскажем лишь об общих универсальных правилах.

Шаг 1. Отключите питание сети. Если щиток расположен далеко – обязательно повесьте на него табличку с предупреждением

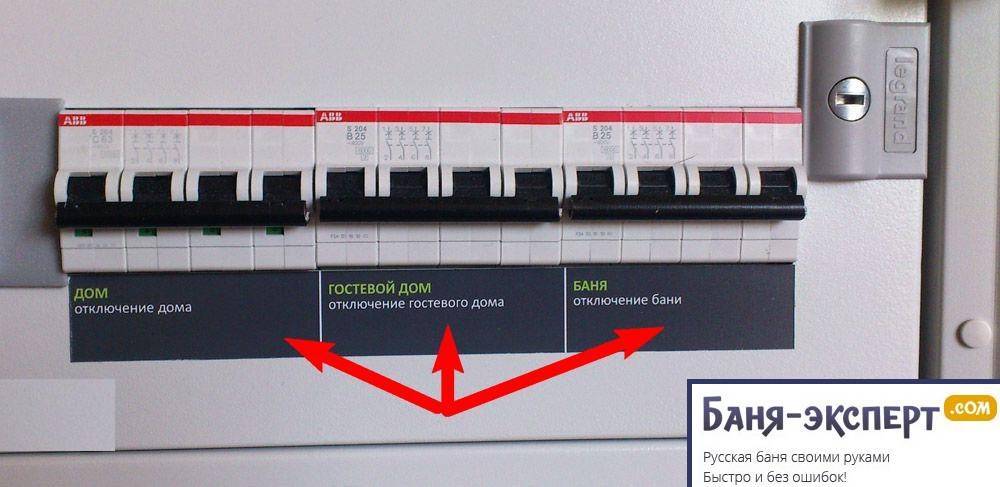

Отключите питание бани

Шаг 2. Изучите инструкцию светильника. Если ее нет – разберите плафон, найдите на корпусе место входа питающих кабелей и места фиксации корпуса. Мы надеемся, что выключатель подключен правильно и через него присоединяется фаза.

Крепеж и место ввода кабеля

Крепление светильника

Шаг 3. Закрепите плафон на стене или потолке, перед этим просуньте провода в монтажные отверстия на корпусе. Проверьте тестером исправность патрона. Иногда крепление выводов сделано недобросовестно, контакты будут греться и со временем перегорят. Подтяните все зажимы, если выводы заклепаны – потрогайте их, они не должны шататься.

Шаг 4. Зачистите концы проводов на длину примерно 5 мм, если кабель многожильный – залудите концы или хотя бы прочно скрутите их. Вставьте в клеммники и затяните.

Шаг 5. Вкрутите лампочку, проверьте проводку на короткое замыкание. Все в норме – ставьте на место декоративный плафон и включайте питание.

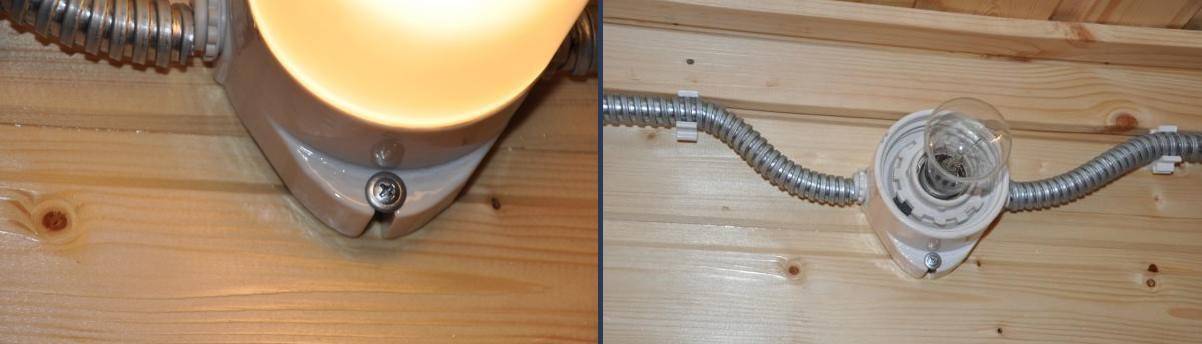

Закрепленные светильники

Для энергосберегающих ламп нельзя использовать полностью закрытые плафоны – они должны постоянно охлаждаться свежим воздухом.

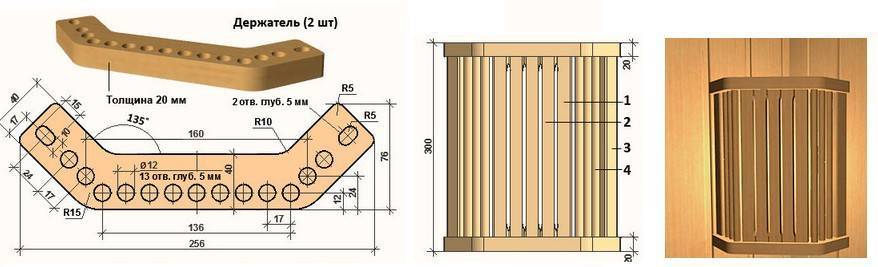

Вентилируемый плафон для бани – схема

Варианты размещения

Как уже упоминалось ранее, существует довольно большое количество различных светильников, подходящих для установки в банях и саунах. Но у каждого помещения есть свои различия, соответственно и освещение к ним подбираются соответствующих параметров:

В парной

Для того чтобы установить светильник в парилку, необходимо сначала тщательно подойти к его выбору. Все дело в том, что это, можно сказать, главное помещение в бане, оно насыщено паром, влагой и горячим воздухом. Все эти факторы влияют на подбор светильника, далеко не каждая модель отвечает таким характеристикам. К тому же слишком яркое и контрастное освещение также не говорит в пользу определенных типов ламп, для святая святых бани необходим мягкий свет, помогающий расслабиться.

Так как парилка имеет свой особый микроклимат, установить светильник в ней можно только на самой верхней части стены или на стыках – в углах. Это происходит из-за того, что потолок и стены являются одними из самых не горячих поверхностей в парной, к тому же такое расположение можно назвать удобным, свет струится из-за спины и не напрягает глаза тех, кто отдыхает в бане. Можно установить оптоволоконные светильники, тогда освещение точно будет мягким и рассеянным, это поможет расслабиться.

Также можно выбрать и светодиодные лампы, они жаростойкие, имеют несколько режимов освещения и насыщенную цветовую гамму, с ними легко можно экономить электроэнергию, к тому же светодиоды имеют длительный срок эксплуатации. Но в любом случае лампы необходимо закрывать защитным каркасом или жаростойким плафоном, также для создания антуража и дополнительной защиты можно прикрыть свет деревянной решеткой с красивым оформлением.

Такие светильники выполняются из термостойкого материала, керамики или фарфора, корпус дополнительно укрепляют, делая его герметичным.

В моечной

В отличие от парилки, в моечной необходимо, наоборот, провести яркий и мощный свет, так как это помещение не предназначено для расслабления, оно необходимо для того, чтобы помыться после парной. Именно для этого свет в мойку устанавливают контрастный и резкий, но он по-прежнему не должен бить в лицо человеку, находящемуся в помещении.

Но здесь также необходимо быть осторожным, это помещение имеет источник влаги, нужно предохранять светильники и провода от случайного попадания на них воды. Выключатель следует расположить за пределами моечной, во избежание попадания туда воды, для этой же цели все светильники будут иметь защитные водонепроницаемые каркасы или плафоны.

В предбаннике

В предбаннике освещение можно сделать практическим любым, так как помещение не имеет особых перепадов температур и концентрации влаги. Классическим вариантом будет люстра в центре комнаты или же несколько светильников, которые крепятся на потолок. Свет от таких ламп получается яркий, но не режет глаза и в целом создает довольно комфортную атмосферу в помещении.

Также возможен вариант стилистического оформления предбанника в определённой манере, тогда светильники можно будет расположить на стене и выполнить их согласно общей концепции интерьера.

В комнате отдыха

В комнате отдыха так же, как и в предбаннике, есть определённый коэффициент влажности, поэтому устанавливая туда светильники, нужно быть уверенным в том, что класс защиты у них будет не менее 1. Лампы для таких комнат подойдут вполне обычные, от 75 до 100 Ватт, можно установить также обычные плафоны или же бра.

Плюсы системы освещения

По сравнению с
традиционно используемым освещением на базе лампочки накала и других
аналогичных систем освещения оптоволоконная подсветка имеет ряд преимуществ:

  1. Абсолютная пожаро- и электробезопасность. Если проектор (источник света) вынесен за область экстремальных температур и атмосферной влажности, помещение бани будет безопасно и сохранено от возможности короткого замыкания в системе освещения. Светящиеся элементы не производят тепла и могут устанавливаться даже под обшивку из горючих материалов.
  2. Низкое энергопотребление.
  3. Стойкость оптоволоконного кабеля к нагреву вплоть до двухсот градусов. Поэтому такие светильниками можно монтировать даже на потолке в парилке.
  4. Небольшие размеры позволяют прятать оптоволоконный провод и прочие компоненты освещения даже под тесную обшивку.
  5. Легкий монтаж. Установить оборудование не сложнее, чем провести обычную электрожилу.
  6. Долговечность. Оптоволоконный материал практически не стареет, а источник света (особенно если выбран лед-элемент) может функционировать до 100 тыс. часов.
  7. Визуальный комфорт восприятия. Освещение не вызывает раздражения зрения даже при большой яркости.
  8. Отсутствие в составе компонентов каких-либо вредных веществ.
  9. Возможность воплощения различных дизайнерских задумок. Большое разнообразие цветового, светового и фигурного оформления.

Пожалуй, единственным
недостатком оптоволоконной системы освещения является его высокая цена. Однако
если соразмерить все положительные эффекты, то он сразу потеряется на их фоне.

Особенности оптоволоконного освещения в бане

  1. Термоустойчивость. Оптоволокно способно функционировать при температуре до +200 градусов. Потому его можно монтировать даже на потолке парилки, где обычно поддерживается самая высокая температура.
  2. Влагостойкость. Оптоволоконную систему применяют для подсветки бассейна из-за устойчивости к высокой влажности.
  3. Мягкий свет. Такой светильник не нуждается в установке дополнительных абажуров. Его свет — рассеянный, не режет глаз.
  4. Компактность. Система освещения может монтироваться прямо в обшивку. Специально для нее не нужно выделять место.
  5. Безопасность. Оптоволокно проводит только излучение (не ток), а потому его монтаж в парилке абсолютно безопасен. Благодаря специфике крепления о волоконный жгут нельзя обжечься.
  6. Долговечность. Замену этого типа подсветки требуется осуществлять намного реже, чем его аналогов.
  7. Простота установки. Монтаж проектора, линз и волокон можно осуществить своими руками, даже не имея особых технических навыков.
  8. Изобилие дизайнерских решений. С помощью жгута можно создать анимацию звездного неба, северного сияния, костра, волн, бури. В комплект входят насадки различных цветов, что способны изменять наклон освещения для воплощения оригинальных стилевых идей. Кроме того, жгут — гибкий, что позволяет придавать ему желаемую форму.
  9. Экономичность. Оптоволокно потребляет значительно меньше энергии, чем другие типы освещения.

К недостаткам таких светильников можно отнести сравнительно высокую стоимость.

Варианты оптоволоконных систем освещения для бани

Различают 2 варианта изготовления оптоволокна:

  • SideGlow – провод, излучающий свет по всей длине;
  • EndGlow – кабель, испускающий свет только в торце.

Используя эти 2 модели, выполняют подсветку в сауне любой конфигурации и сложности.

Оптоволоконная система бокового свечения в бане

Особенность кабеля SideGlow – прозрачная защитная оболочка. Благодаря этому провод светится по всей длине, когда излучатель генерирует свет. Кабель может состоять из нескольких нитей или монокабеля. Ассортимент изделий исключительно широк: выпускаются провода диаметром от 0,75 до 20 мм.

Важно! Проектор генерирует свет, отфильтрованный от ультрафиолетового и инфракрасного излучения.

Принцип работы очень прост: проектор монтируют в предбаннике, по возможности как можно дальше от источника тепла. Лучше всего разместить прибор на стене, граничащей с сауной. По заранее разработанному плану укладывают кабеля с учетом того, что светятся они по всей длине. Подключают изделия после монтажа и завершения отделки сауны.

Важно учитывать вот какой нюанс: диаметр оптоволоконного кабеля определяет и допустимый перегиб. При составлении схемы следует учитывать, насколько можно согнуть тот или иной провод

Еще одна особенность: фокусная дистанция должна составлять 85%, в противном случае освещение будет неравномерным.

Оптоволоконная система торцевого свечения для бани

Кабель EndGlow покрыт черной или белой непрозрачной ПВХ-оболочкой и, соответственно, не пропускает свет. Излучение видно только на торце оптоволокна. Провод предлагается в виде отдельных нитей, намотанных на катушку. Во время установки допускается комбинировать нити разного диаметра.

С помощью EndGlow организуют точечное освещение. Собранные в пучки нужного диаметра провода образуют собой подобие светильника. Величина его и интенсивность освещения определяется диаметром такого пучка.

Монтаж в сауне несколько отличается. Замеряют расстояние от проектора до каждой предполагаемой точки свечения и нарезают в соответствии с результатами измерения. Затем собирают нити в пучок и прокладывают к нужному участку. В последнюю очередь на торцы крепят линзы, выбранной формы и размера.

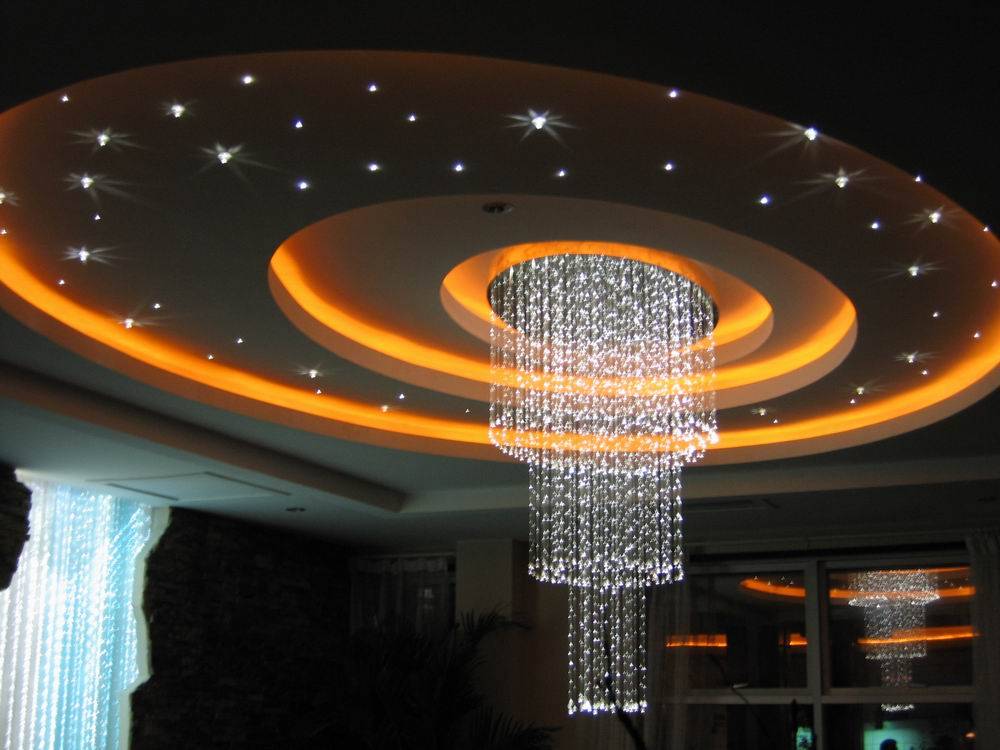

Важно! С помощью торцевых проводов в бане выполняют такой популярный прием как «звездное небо».

Оптоволоконное и светодиодное освещение для бани — что лучше?

Самыми эффективными на сегодня считаются люминесцентные и светодиодные лампы. Однако первые категорически не выдерживают «соседства» с высокой влажностью и температурой, поэтому для сауны использоваться не могут. Светодиодные при некоторых условиях разрешается использовать в бане.

Чтобы выбрать подсветку для бани, требуется учесть все факторы.

  1. Для влажных помещений разрешается применять светодиодные светильники с высокой степенью защиты – не менее IP-65. Такая модель допускает контакт с паром и влагой, а также защищена от грязи и пыли. Стоит отметить, что чем выше защита у ламп, тем выше и цена.
  2. Оптоволоконный кабель в принципе нечувствителен к воде и допускает монтаж даже на дне бассейна. Ни в какой дополнительной защите изделия не нуждаются, что снижает стоимость.
  3. Светодиоды чувствительны к высоким температурам. Единственной задачей большей части светильника выступает отвод тепла. Соответственно, даже самые «продвинутые» модели не могут функционировать при нагреве более +60 градусов. Светодиодное освещение допускается только в русской влажной бане, где нагрев не превышает +40 градусов, а также в турецком хамаме.
  4. Оптоволоконные светильники для бани с легкостью выдерживают нагрев до +200 градусов. Изделия допускается ставить даже в сухой финской сауне, где предполагается нагрев до +110 градусов.
  5. Светодиоды при малом потреблении тока обладают огромной мощностью и обеспечивают яркое освещение в бане.
  6. Оптоволокно такой мощностью не отличается. По большей части его применяют для подсветки в сауне.
  7. Длительность работы светодиодов исключительно велика – до 25 000 рабочих часов.
  8. Оптоволокно служит в бане заметно меньше. Причем дело даже не в функциональности материала как такового. Как выяснилось, срок эксплуатации изделия определяется степенью натяжения. Кроме того, хотя сам сердечник и никак не страдает от воды, его оболочка быстрее изнашивается, если эксплуатируется в условиях повышенной влажности. А при деформации оплетки нити изнашиваются быстрее, так как при высокой эластичности большой прочностью волокна не отличаются.

Дизайнерские возможности светильников как светодиодных, так и оптоволоконных довольно близки, хотя оптический кабель более ограничен: невозможно сформировать площадь освещения такую же большую, как и светодиодного мощного светильника.
