Ведро-водопад для обливания в бане: принцип действия, изготовление и установка своими руками

Монтаж обливного устройства в моечном отделении бани

  • Установить оси вращения и впускной клапан, закрепив их к соответствующим клепкам.
  • При помощи анкерных болтов закрепить на горизонтальном основании вертикальный кронштейн.
  • Сделать из стальной полосы 1мм две крепежные скобы, подогнав их по наружному диаметру резьбовой втулки.
  • Установить емкость для воды на кронштейн. Крепежными скобами закрепить оси вращения к вертикальным держателям.
  • Гибким шлангом подсоединить впускной клапан к системе водоснабжения бани.
  • Продеть веревку в оба отверстия обливного ведра и с внутренней стороны завязать простые узлы. Длина петли веревки определяется опытным путем. Для большего удобства можно продеть в веревку какую-нибудь трубку, например, из полипропиленовой трубы.

Теперь достаточно слегка потянуть за петлю вниз, и весь объем воды водопадом обрушится на Вас. А закаливание в бане пополнится еще одной замечательной водной процедурой.

Банные принадлежности имеют большое значение для полноценного отдыха в русской бане. И обливное устройство одно из них. Чтобы у Вас не было сомнений в его работоспособности, скажу, что прежде чем написать эту статью я его сделал сам. И оно до сих пор исправно служит мне и моим близким верой и правдой.

Популярные модели

Ведро, автоматически обливающее человека водой, можно сделать самому. Конструкция настолько проста, что с ней сможет легко справиться даже начинающий любитель банных процедур. Изначально необходимо подготовить материалы для кронштейна и само ведро. Оно может быть обычным: стальным или пластмассовым. Если не нашлось подходящей цепочки, можно взять прочный шнур. При отсутствии желания или времени на монтаж самодельного устройства, лучше купить готовое приспособление в специальном магазине. Хотя конструкция устройства обливания холодной водой проста, количество её различных модификаций довольно большое.

На рынке есть даже модели с открывающимся дном. Среди них можно выделить несколько самых популярных моделей.

«Ливень»

Тем, кто любит принимать контрастный или холодный душ, очень нравится конструкция под названием «Ливень». Он обладает несколькими позитивными отличиями от обычных деревянных вёдер для обливания:

  • объём воды, помещающейся в ёмкость, составляет 50 литров, есть модели с меньшим объёмом в 36 литров («Ливень Мини»);
  • в данной модификации есть рассекатель, благодаря которому потоки жидкости равномерно орошают всё тело;
  • в наборе присутствует универсальный кронштейн с подробной инструкцией по его установке.

«Водопад»

Не менее востребована и другая модель обливной конструкции – «Водопад». Среди основных плюсов стоит выделить:

  • ведро, изготовленное из натуральных пород древесины;
  • пластиковую вставку, увеличивающую срок службы;
  • вместительное (10-20 л);
  • плоское основание;
  • надёжность и прочность кронштейна;
  • клапан, благодаря которому ёмкость может наполняться автоматически.

«Колобок»

Функциональный кронштейн и зеркальные крепежи этой системы легко установить даже в самом труднодоступном уголке бани.

Высота обливного устройства составляет всего 25 см, поэтому оно поместится даже в бане-бочке. Главное, чтобы высота помещения была от двух метров. Объём ведра равен 15 литров. Широкая горловина оптимальна для того, чтобы вода разлилась по всему телу. С помощью универсального крепления «Колобок» можно прикрепить как к стене, так и к потолку. Автодолив подключён к водопроводной системе, что очень удобно.

Правила монтажа

Ведро для обливания крепится снаружи с помощью металлических колец. Для крепления используется специальная наклонная система из металлических кронштейнов.

Емкость следует монтировать там, где будет обеспечена постоянная подача воды и присутствует правильный слив. Ведро имеет пропускные клапаны, и его работа напоминает механизм сливного бачка в унитазах. После того, как емкость полностью наполняется водой, клапан всплывает на поверхность, а когда ведро становится пустым, клапан опускается на дно емкости.

Существует вариант автоматического наполнения резервуара. В этом случае емкость соединяют при помощи гибких резиновых шлангов с системой водоснабжения.

Как происходит процесс обливания при помощи ведра для бани:

  1. Ведро-водопад наполняется холодной водой.
  2. Человек после парилки становится прямо под емкостью и дергает за прикрепленную к ведру веревку или цепь.
  3. Вода выливается из опрокинутой емкости.

Если дернуть за веревку со всей силы, на любителя баньки выльется большее количество воды. Тем самым можно регулировать объем выливаемой жидкости.

Часто устройство устанавливается в отдельной комнате бани, в которой функционирует слив воды. В такой комнате стены покрывают специальным водоотталкивающим средством. Если нет возможности механически наполнять резервуар, вода наливается вручную.

Некоторые банщики крепят ведро-перевертыш у внешнего входа в баню. Обычно «уличное» ведро наполняют водой самостоятельно, но можно провести дополнительное автоматическое водоснабжение.

Особое внимание следует уделить кронштейнам, с помощью которых будет крепиться емкость. Они должны выдерживать минимум 60 кг веса

В основном, используется крепление, сделанное из нержавеющей стали. Самый элементарный вариант крепления – механический стержень, который пронизывает насквозь верхнюю часть конструкции.

На какой высоте следует крепить ведро? Обычно руководствуются средним ростом банщиков, располагая конструкцию на высоте 220 см. Но можно рассчитать индивидуальную высоту, если в бане будут париться люди, ростом выше среднего.

Самый сложный момент в монтаже ведра-водопада, предназначенного для бани – установка механической подачи воды. На высоте фиксации емкости прокладывается водопроводная труба, устанавливается специальный кран. К трубе подсоединяется шланг из резины (он может быть сделан также с оплеткой из нержавеющей стали). Один конец шланга подводится к поплавку, который располагается внутри ведра. Поплавок будет контролировать уровень воды, которая находится в емкости. Готовая конструкция обязательно предварительно тестируется, и только после этого вводится в работу.

Что нужно делать для того, чтобы продлить срок службы ведра-перевертыша:

  1. В новый деревянный резервуар перед началом применения необходимо налить прохладную воду и подержать 2-3 часа.
  2. Вылейте воду, тщательно вымойте все стенки горячей водой.
  3. Ни в коем случае не используйте средства для мытья посуды, полов и другую бытовую химию.
  4. Емкость не должна располагаться вблизи горячей печки.
  5. Не располагайте ведро на открытом участке, куда попадают прямые солнечные лучи.

Приверженцы натуральной экологии предпочитают устанавливать ведро на улице, где сможет набираться дождевая вода. Это будет самое полезное обливание при условии, что баня располагается в экологически чистой местности, и дождевая вода не будет содержать вредные химические вещества.

Обливное ведро для бани с пластиковым вкладышем

Сделать обливное ведро можно самым примитивным способом, доступным даже для людей, не имевших ранее никаких дел с древесиной. Для этого необязательно знакомиться с основами бондарства и учиться пользоваться специальными инструментами. Пара-тройка простых действий поможет вам быстро смастерить деревянную емкость, стоящую немалых денег на торговых прилавках:

  1. Для начала подберите обыкновенное пластиковое ведро наиболее удачной расцветки. К примеру, белое или лазурно-голубое. Вода в такой емкости будет выглядеть весьма выигрышно.
  2. Далее снимите с ведра ручку и любые другие имеющиеся элементы. Они вам совершенно не нужны. Не спешите их выбрасывать, возможно, они пригодятся в хозяйстве в будущем.
  3. Заготовьте 25–30 не слишком широких отшлифованных деревянных планок. Их точное количество зависит непосредственно от размера пластикового ведра.
  4. С помощью супер-стойкого клея прикрепите планочки к наружным стенкам пластиковой емкости, имитируя деревянное ведро. Стыки промажьте прозрачным силиконом.
  5. Покройте «деревянную» емкость подходящим лаком и укрепите еще прочнее металлическими кольцами.

Деревянное обливное ведро с пластиковым вкладышем готово. Внешне его сложно отличить от натурального, при этом внутри оно соответствует всем возложенным требованиям.

Работа с деревом

Этот процесс сложнее, но и в визуальном плане эффект будет иной. Вначале заготовьте шаблон для вырезки дна и боковых планок. По размерам вырезаем из ровной оструганной доски, несколько элементов, которых должно хватить на обводку ведра. Для этого вначале рулеткой измерьте окружность.

Затем отшлифуйте все детали и пометьте карандашом или маркером лицевую сторону. Теперь понадобится электролобзик, хотя если есть рубанок (электрический) – он позволит ровнее сделать срезы. Вам необходимо спилить на каждой планке боковые стенки, под углом в 3 градуса, так, чтобы при соединении они плотно прилегали друг к другу, образовывая круг.

Далее вам понадобится ровная плоскость. Если на полу кафельная плитка, работайте на нем. Обработав планки, выложите их в ряд, и от предполагаемо нижней части отступив 4 см, прочертите линию. По ней сделайте пропил ручной фрезой. Это будет выемка под установку дна. Затем переверните все планки лицевой стороной и пронумеруйте их, после чего произведите первую примерку.

Эту работу лучше делать вдвоем. Один собирает и держит панели, другой обвязывает их проволокой. Подогнав детали, измерьте радиус дна, по выпиленным внутри ведра пазам. Затем сделайте шаблон и выпилите нижнюю часть ведра.

Теперь, когда все детали готовы, осталось только собрать емкость. Но для этого вначале отрезаем две металлических полосы, для нижнего и верхнего обвода. Повторяясь нужно сказать, что материал должен быть влагостойкий. Толщина металла 1–1,5 мм. Молотком обстучите полосы, сделав их округлыми, и на обоих концах просверлите отверстия под зажимы. Если электропроводка в бане проведена, делайте это по месту, проверяя, как зажимы будут сходиться на ведре.

Далее работы по сборке проводим в следующем порядке:

  • собираем из планок ведро, предварительно установив деталь дна;
  • придерживая его, вначале обводим металлической скобой нижнюю часть и наживляем зажим;
  • подровняв по необходимости планки, аккуратно устанавливаем верхнее кольцо и крепим его;
  • затем проверяем ровность сборки и фиксируем крепления обводов окончательно.

Ведро готово, осталось только просверлить сквозное отверстие для установки его в кронштейн и закрепить веревку. Снаружи емкость можно обработать лаком, но предварительно наполните ведро водой, чтобы древесина немного разбухла и перекрыла все соединительные щели.

Обзор видов

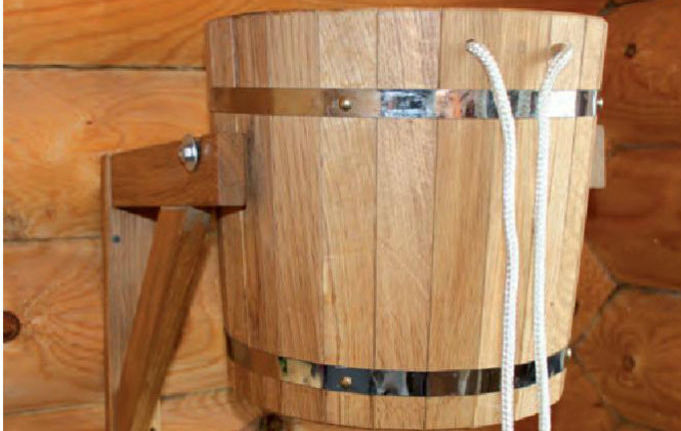

Опрокидывающееся подвесное ведро-перевёртыш

Эта простая конструкция для облива состоит из кронштейна, прикреплённого к стене или потолку. На его оси размещена ёмкость в виде ведёрка или тазика. Объём воды, помещающейся в ёмкость, может быть от 10 до 30 литров. Обливочное компактное ведро двигается вокруг своей оси.

Недостатки:

  • объёма воды маловато для одного взрослого человека;
  • если вода в ведре холодная, между облитыми и разогретыми участками тела возникает дисбаланс температур;
  • поток воды слишком широкий, и часть его не может попасть на тело и выливается «впустую»;
  • набор не может происходить одновременно со сливом, поэтому приходится ждать, пока ёмкость наполнится снова.

Ведро-водопад для ополаскивания с клапанным видом слива IBAAT

В данной конструкции с нижним изливом ёмкость жёстко соединена с кронштейном. В нижней части ведра находится сливное отверстие, закрытое автоматически открывающимся клапаном. Человек может регулировать поток воды, давя на рычаг с разной силой.

Достоинства:

  • поток воды узконаправлен, благодаря чему он весь попадает на любителя банных процедур без потерь;
  • при сбросе жидкости открывается входной клапан и включается подача воды;
  • продолжительность наполнения ведра составляет 3 минуты;
  • уровень, выше которого вода не будет набираться, можно менять.

В продаже можно встретить разные модели – от классических вёдер до ёмкостей в виде цилиндра. Последний вариант водопада прикрепляют прямо под потолок и закрывают декоративными панелями. Его достоинство заключается в небольших размерах.

Конструкция дополнена антивандальной системой и утепляющим слоем, благодаря которому не образуется конденсат. Обычный материал для таких вёдер – сталь, но встречаются конструкции от производителя, обшитые деревом.

Технические требования и советы по монтажу

Нехитрое новшество заинтересует каждого владельца собственной бани и чтобы не быть белой вороной и знать что вам нужно, рассмотрим рекомендательные советы по обустройству механизма.

Размер обливного ведра может быть любым: большое, среднее или маленькое – здесь только ваши предпочтения. А вот расположение механизма нужно предварительно продумать, чтобы впоследствии не пришлось его переустанавливать.

В большинстве случаев «перевертыш» устанавливают в моечном отделении на стене или перегородке, так, чтобы выйдя из парилки можно было сразу встать под него и охладиться. Здесь и система отвода воды налажена и подача есть. Хотя для мини-водопада централизованная система необязательна. Можно на время принятия процедур пускать отдельный шланг из накопителя, или же наливать воду вручную. Последний вариант не совсем удобный, но за неимением лучшего и он подойдет. В небольших банях обливное устройство монтирую на улице. В таком случае можно пользоваться и дождевой водой, предварительно установив емкость для сбора и организовав отвод в самодельную конструкцию.

Самый ответственный момент в работе – определение высоты установки. Для человека со средним ростом рекомендованы показатели в — 2 или 2,2 метра. Высокорослым пользователям в самый раз уровень в 2,6–2,8 м. Определите средний рост членов вашей семьи. Если намечается сильный разброс – монтируйте систему на высоте, рекомендованной для рослого человека. Пользоваться самодельным водопадом смогут все, просто нужно будет сделать немного длиннее веревку приводящую механизм в действие. Еще одной рекомендацией будет совет не устанавливать ополаскиватель рядом с освещением бани.

Определившись с местом установки ополаскивателя, присмотритесь к выбору кронштейнов. Приобретайте только модели из нержавеющей стали. Самостоятельно изготавливая детали, тоже выбирайте металл устойчивый перед влагой. Кронштейны должны выдерживать общий вес емкости заполненной водой. Создавая подвижное соединение, опрокидывающее ведро приварите к держателю металлические скобы. А еще проще вмонтировать в держатель стержень, проходящий через емкость.

Изготовление своими руками

Поскольку ведра отличаются простой конструкцией, их может собрать любой человек без практических навыков. Нужно заранее выбрать объем ведра, расположение и высоту размещения конструкции, подготовить инструменты.

Подготовка материалов инструментов

Чтобы сделать самодельную систему водопад для бани, нужно подготовить:

  • веревку или бечевку для переворачивания ведра;
  • устройство для контроля уровня воды;
  • дощечки разной формы для стенок, дна;
  • кронштейны.

Конструкция ведра, которая крепится на стену

Как декоративный элемент и дополнительный крепеж можно использовать металлические обручи с заклепками.

Выбор места и высоты

Чтобы монтажные работы прошли быстро, нужно заранее выбрать место и высоту установки обливного ведра. Принципы выбора:

  • нужно обеспечить доступ для подведения воды;
  • конструкцию лучше размещать над сливом;
  • ведро должно находиться вдали от нагревающихся поверхностей.

Если расположение разных элементов проектируется еще до строительства, рекомендуется выделить отдельное место под обливную конструкцию.

Можно совместить навесную систему с каким-либо другим предметом моечной, чтобы сэкономить место.

Оптимальная высота для закрепления емкости — 200–220 см.

Подбор размеров

Размеры емкости зависят от количества свободного пространства

Также внимание нужно уделить количеству людей, регулярно посещающих баню. От этого зависит объем емкости

Подведение воды

Особенности:

  1. Водопроводная труба должна располагаться выше системы водопад.
  2. Кран для перекрытия жидкости лучше установить на высоте 1,5 метра.
  3. К концу трубы необходимо присоединить прочный шланг и подключить его к поплавковому клапану.

Трубопровод лучше скрыть в стене, чтобы он не мешал посетителям. Кран при этом выводится наружу.

Этапы изготовления

Сборка:

  1. Из досок вырезать дощечки для изготовления емкости. Отшлифовать их, чтобы не осталось неровностей.
  2. Склеить дощечки водостойким клеем по дереву, надеть на конструкцию обжимные обручи.
  3. Дождаться высыхания клея. Закрепить декоративные элементы или покрыть его водостойкой краской.

Просверлить в стенках отверстия для закрепления проворачивающих механизмов. Установить систему контроля воды с поплавком.

Отдельно нужно собрать два треугольных упора из деревянных брусков.

Изготовление обливного устройства своими руками: просто и практично

И хочется, и колется? Ну, что же? Открою Вам секрет: устройство можно смастерить своими руками без особых денежных вложений. Как? Очень просто, но для тех, кто любит творить руками. Итак, выполняете следующую работу:

  • берёте обычное ведро, изготовленное из пластика;
  • облицовываете его древесными планочками;
  • душистые планки из целебного дерева соединяете металлическим обручем, если его нет, не беда, отделочный материал приклеиваете клеевым составом;
  • обрабатываете отделочное сырьё бесцветным герметиком;
  • монтируете на стену специальные кронштейны;
  • приобретаете арматуру, предназначенную для смывного бачка унитаза;
  • в одной из стенок сверлите небольшое отверстие для подведения воды;
  • смазываете отверстие силиконовым герметиком:
  • монтируете систему поплавкового механизма;
  • подключаете гибкой сантехнической подводкой водичку;
  • вешаете ведро на крепёжную систему;
  • в верхней части ведёрка просверливаете 1–2 отверстия – место для крепления верёвки или цепи.

Вот и всё! «Русский душ» из подручных средств готов. Это, казалось бы, немудрёное приспособление, наградит Вас бесценным здоровьем и восхитительными эмоциями! Поверьте, знаю, о чём говорю. Вот напоследок — альтернативное видео в конце статьи…

Загадка в тему: Что такое «Контрастный душ»? Ответ: Это когда вы выходите из сауны, а вас встречают её муж и твоя жена…

На этом заканчиваю. Надеюсь, что для кого-то было познавательно и Вы порекомендуете эту информацию своим друзьям в соцсетях. Мира Вашему дому и до скорой встречи. Пока!

Цитата мудрости: Законы — как паутина, в которой запутывается мелкая мошка, а не шмели и осы (Джонатан Свифт).

Способы изготовления деревянного ведра

Начать процесс изготовления ведра для обливания в бане нужно с чертежа или хотя бы простого эскиза с расчетами геометрических параметров будущего изделия. Традиционной формой данной емкости считается перевернутый кверху усеченный конус с не слишком ощутимым раструбом. Должно получиться некое подобие высокого ушата только без ручек. Объем ведра определяется индивидуально согласно численности и запросам семьи.

Ориентируясь на предварительные расчеты, следует закупить материал. Для изготовления емкости нужна не реагирующая на интенсивное воздействие влаги древесина:

  • дуб мореный или обычный;
  • лиственница так же мореная или обычной сушки;
  • липа, кедр, осина обычной сушки.

Мореная древесина отличается оптимизированной устойчивостью и повышенной твердостью за счет многолетней выдержки при погружении в воду. Однако стоимость ее заставляет задуматься. Для самостоятельной обработки лучше выбрать недорогой сырой пиломатериал, потому что он мягче.

Вариант #1 — деревянная емкость из доски

Для изготовления обливного устройства своими руками потребуется доска 1го сорта радиального распила толщиной 10мм. Еще понадобится железная полоса с расчетом, что ее хватит на два обода с нахлестом в 7-10 см. Нужна горячекатаная сталь толщиной до 2 мм, ширина зависит от предпочтений мастера: обычно от 30 до 50 мм.

Предположим, что для начала мы займемся изготовлением ведра на 10л, высота которого составит приблизительно 40 см. Его дно можно сделать из цельной заготовки Ø 20-25см толщиной 2 см, а не из двух-трех сколоченных между собой клепок. Вооружившись ножовкой, столярным буром, рубанком с шерхебелем и прочим инструментом, приступим к изготовлению:

  • Для того чтобы не истреблять древесину неумелыми действиями, сделаем шаблон донышка и клепок, из которых будут сделаны стенки ведра.
  • Распиливаем доски на отрезки необходимой длины. Если они недостаточно гладкие обрабатываем сначала рубанком, затем «набело» шерхебелем.
  • По шаблону стесываем излишек с каждого отрезка доски так, чтобы получилась слегка трапециевидная клепка.
  • Определяемся с наружной стороной клепок, отмечаем ее карандашом. Под углом примерно 3º рубанком стачиваем торцы клепок, чтобы в соединении друг с другом они могли создать окружность.
  • Отступив от нижней линии каждой дощечки по 4 см, выпиливаем углубление. Этот паз потребуется для установки донышка. Углубляться в клепку больше, чем на 4 мм, не нужно.
  • Проводим первую примерку, придерживая дощечки петлей из шпагата. Замеряем примерный размер дна. Затем нумеруем заготовленные элементы и откладываем в сторонку.
  • По шаблону выпиливаем из цельной заготовки дно для ведра. Т.к. толщина заготовки 2 см, а плашки к ней будут прилегать под углом, снимаем по окружности фаску так, чтобы диаметр нижней и верхней поверхности дна стал меньше предварительного диаметра примерно на 1 см.
  • Отрезаем полосу для нижнего металлического обода. Длина его будет равна сумме полученного при примерке размера дна и припуска, равного умноженной на два ширине полосы.
  • Ударами молотка аккуратно сгибаем стальную полосу в кольцо, а в обоих его концах просверливаем или пробиваем отверстия. В них вставляем проволоку пятерку, из которой делаем заклепки.
  • Развальцовываем один край сделанного нами обруча, чтобы придать ему слегка конусообразную форму. Вальцовку проводим заостренным концом молотка, уложив обрабатываемую деталь на массивную металлическую подставку.
  • Заготавливаем два зажима из обрезков полосы – они будут служить своеобразными скрепками.
  • Фиксируем скрепками с противоположных сторон стального обода две клепки, повернув их к ободу нижней усеченной частью. Будущее изделие удобней держать так, чтобы воображаемое дно было сверху.
  • Аккуратно вставляем между ними боковые дощечки. Подтачиваем детали, если они не помещаются в обод. Всем им необязательно быть симметричными.
  • По аналогии заполняем боковыми клепками второй бок ведра.
  • Переворачиваем заготовку, вставляем в нее донышко, при необходимости подтачиваем детали.
  • Отступив от верхнего края около 10 см, снова замеряем окружность и делаем верхний обруч так же, как нижний, и осаживаем его до упора.

Внимание на мелкие щели можно не обращать. После наполнения емкости водой древесина набухнет, и все незначительные прорехи заполнятся сами собой

Если щель образовалась ощутимых размеров, рекомендовано выпилить дополнительную плашку.

Надо признаться: бондарная технология не слишком простая, но и не особо сложная. Видео-руководство ниже должно помочь разобраться с тем, как нужно правильно делать практичное обливное устройство. Главное, сохранять терпение и скрупулезно подгонять элементы изделия, стесывая излишек с заготовок.

Обливное устройство своими силами. Конструкция обливного ведра

Перейдем к рассмотрению раздела: обливное устройство своими силами.

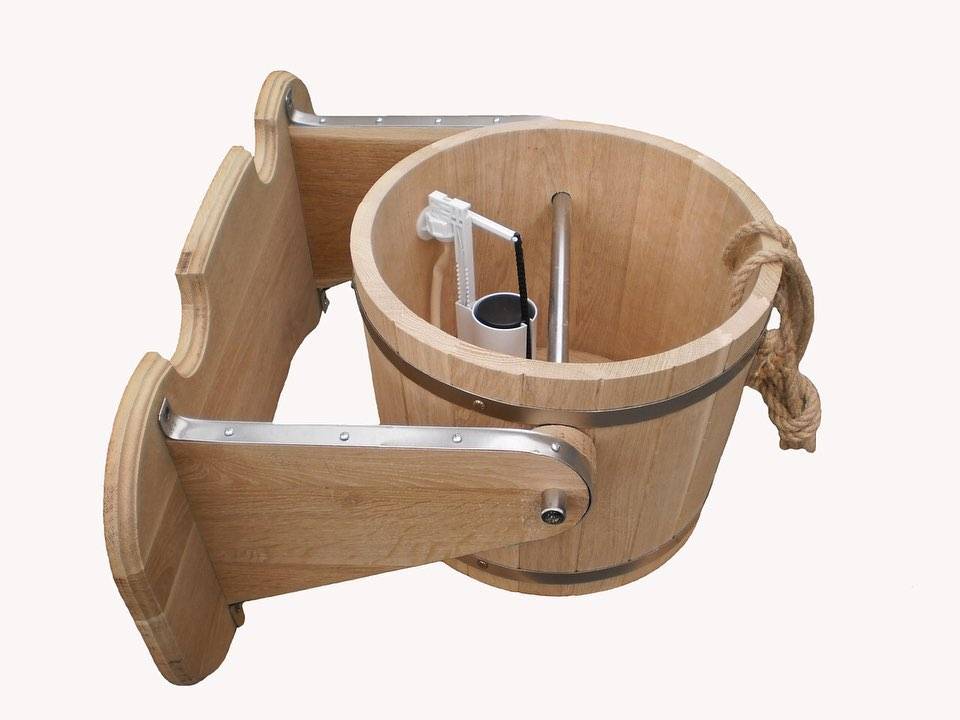

Готовый «русский душ» идет в комплекте с системой контроля уровня воды. В простейшем случае она работает по принципу сливного бачка в унитазе.Необходимо будет к емкости (из древесины, металла либо пластмассы) приспособить такую систему контроля и подвести воду с помощью пластиковой трубя либо шланга, можно использовать гибкий шланг от душа и т.п, в случае если хотите сделать такое устройство своими силами.

Чертеж обливного устройства для бани и сауны (кликабельно) В лучшем варианте – из нержавеющей стали, крепеж можно сделать из двух металлических кронштейнов. Один из вариантов крепления обливного душа для бани

Больше всего вопросов возникает при организации подвижного соединения емкости и крепежа.Можно использовать хомуты либо стержень из нержавейки, который проходит насквозь через всю емкость, там, где приварить и приклепать не получится. К бакам из металла можно приварить, приклепать соответствующие «ушки».

_

Организация — понимаются юридические лица по законодательству Российской Федерации (кроме банков), включая организации, основная деятельность которых финансируется за счет средств бюджета.

Дешево, сердито и практично

Этот вариант обливного ведра в буквальном смысле.Дае тот, кто не очень хорошо работает с деревом, зато сделать своими силами может каждый.

Берете обычное пластиковое ведро (поищите голубого либо белого цвета), отделываете его отшлифованными планочками. Стыки ведра и планок можно пройти прозрачным герметиком. В случае если получится, соедините обручем, нет — приклейте на клей.

Крепление можно сделать, как на фото выше. Нет нержавеющего прута — выточите (купите) деревянный. Он тоже неплохо справится с нагрузкой (только трещин, сучков и других дефектов быть не должно).

Еще один способ крепления обливного ведра к кронштейнам

Нужна система контроля воды — покупаете поплавок и клапан от унитаза (это один узел) и монтируете. Все, ваша обливайка готова.Высверливаете отверстие, промазываете герметиком и вставляете систему, подключаете гибким шлангом воду, в одной из стенок, куда вода будет подводиться.

Теперь давайте рассмотрим более подробно конструкция обливного ведра.

Впрочем, у них всегда одинаковая конструкция, такие ведра для бани и сауны могут изготавливаться из различных материалов.

Приспособление состоит из:

  • крепежных элементов в виде кронштейнов;
  • веревки для опрокидывания емкости с водой.
  • 10-20 литровой емкости, чаще всего, ведра либо бадьи;
  • системы регулирования количества воды;

Устройство обливного ведра для бани довольно простое, впрочем, оно может иметь разное исполнение.Так как они выглядят преимущественно привлекательно, многие делают такие изделия из дерева. Правда, такие конструкции сложнее эксплуатировать. Во-первых, перед монтажом ведро потребуется заполнить водой и оставить на определенное время, чтобы дерево набухло.

Более того, такое ведро не нужно оставлять пустым на длительное время, чтобы оно не рассохлось и не начало пропускать воду.Так как она обязательно зацветет, а древесина изнутри покроется слизью и почернеет, одновременно с этим, воду не нужно постоянно держать в емкости.

Данной проблеме есть решение – изнутри в ведро устанавливается пластиковый вкладыш. По этой причине становится ясно, что емкость из дерева создается лишь для эстетического удовлетворения, даже невзирая на то, что такой вариант существенно дороже пластикового варианта.

_

Вкладыш — элемент формы, предназначенный для образования в изделии отверстий, уступов, выемок и т.п. (ГОСТ 25781-83)

Размеры ведер для обливания могут различаться, они могут быть как широкими, так и высокими.Как липа, дуб, ольха либо ясень, в качестве древесины могут использоваться такие породы.

Изготовление обливного ведра из древесины собственноручно. Обливное устройство для бани и сауны

Перейдем к рассмотрению раздела: изготовление обливного ведра из древесины собственноручно.

Изготовить простейшее обливное устройство для бани своими силами можно в домашних условиях. Лучший материал для крепежа – нержавеющая сталь, устойчивая к коррозии и повышенной влаге. Весь процесс заключается в следующем: подготовка кронштейнов, шланга, подвод воды с использованием трубы, подсоединение к ней системы контроля над уровнем воды, подготовка деревянной емкости.

Металлической полоски для колец шириной от 2,5 до 4 см, домашний водопад для бани можно изготовить из доски (1 сорта) толщиной в 10 мм. На выходе получится емкость объемом в 10 литров и высотой до 45 см.

Все работы по изготовлению обливной емкости из древесины выполняются в следующем порядке:

  • Изготовление зажимов из металлической полоски.
  • Запил и шлифовка изделия для устранения неровностей и шероховатостей.
  • Вырез углублений в каждом боковом элементе в 3,5 мм с отступом от низа конструкции в 3,5 см. Углубления предусматриваются для фиксации днища изделия.
  • Разрез дна в соответствии с подготовленному шаблону. В тоже время диаметр дна должен быть на 10 мм меньше изначального. Верхняя и нижняя часть торцов спиливается для образования окружности.
  • Установка дна конструкции с надежной фиксацией.
  • Первая сборка емкости. Определяется диаметр донышка.Скрепляются проволокой, нумеруются, все детали поочередно собираются вместе.
  • Распил доски на необходимые детали согласно подготовленным шаблоном. Обработка элементов механическим рубанком.
  • Заготовка шаблона для изготовления основных боковых деталей (клепок) и дна изделия.
  • Замер металлической полоски для изготовления нижнего кольца. На концах проделываются отверстия и соединитель для них. С помощью молотка изделию придается округлая форма.
  • Замер верхнего обхвата готовой емкости, изготовление второго кольца. Установка на расстоянии 12 см от верхней части ведра.
  • Монтаж к готовому кольцу боковых клепок, расположенных друг против друга, с дополнительной фиксацией зажимами. По такой схеме заполняется весь объем ведра по окружности.
  • Зачистка каждой детали и придание им формы трапеции для удобства сборки конструкции.
  • Разметка наружной и внутренней стороны на деталях. Под небольшим углом (3 градуса) спил торцов, чтобы при сборе клепок получилась круговая конструкция.

_

Деталь — изделие или его составная часть, представляющие собой одно целое, которое не может быть без разрушения разобрано на более простые составные части (стержень арматурный, шайба, пружина, доска подоконная и т.д.).

Разрез — черт. изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней. Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета. (ГОСТ 2.305-68)

Соответствие — соответствие продукции, процесса или услуги установленным требованиям. (РДС 10-231-93)

Заводское ведро для бани обливное продается с установленной системой контроля. Для этого можно приобрести обычный поплавковый клапан, идентичный тому, который используется в современных сливных бачках. Домашняя конструкция устройства потребует собственными силамий фиксации подобной системы.

Обливное устройство для бани – это оптимальное решение для любителей оздоровительных банных процедур.Освежить тело и получить массу приятных эмоций, оно даст возможность укрепить здоровье.

_

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

К тому же деревянная емкость станет прекрасным декоративным элементом любого интерьера. В дальнейшем уже после первого знакомства с подобным устройством, обливаться прохладной водой в дальнейшем уже после посещения домашней парной станет доброй традицией.

(Пока оценок нет)

Теперь давайте рассмотрим обливное устройство для бани и сауны.

В дальнейшем уже после жаркой парилки так хочется остудить разгоряченное тело. Хорошо в случае если рядом есть озеро, речка либо место для установки купели. но далеко не всем так повезло. Вот и придумали любители бани специальное обливное устройство.Моментально опрокидываться на голову, причем выливаться она обязательно должна быстро.Подвижно укрепленную на высоте так, чтобы при нене малых усилиях, вода из емкости выливалась, оно представляет из себя емкость большого объема. По сходству формы чаши это приспособление еще называют обливным ведром, есть еще название — ведро-водопад, а еще в ходу такое: «обливайка».

Способ №1

Не рекомендуется пользоваться новым деревянным ведром, предварительно его не пропарив. Для этого примерно за три дня до его использования необходимо в него налить крутой кипяток, плотно закрыть и оставить до полного остывания воды. Доски разбухнут и исчезнут щели.

После использования ведро обязательно нужно помыть. Для этого кладут на его дно несколько крупных кусков негашеной извести, заливают водой и плотно закрывают. Пар, образующийся внутри, пропитает все доски и извлечет из них кислоты и танин.

Примерно через 3 часа известковую воду выливают и заливают уже чистую воду и тщательно промывают внутреннюю поверхность. Ведра, обработанные известковой водой, практически никогда не плесневеют.

Описание конструкции обливного приспособления для бани

Типовые конструкции обливных устройств имеют одно общее свойство – все они закрепляются на вертикальной стене с помощью деревянного кронштейна. Поэтому надежность крепления всей конструкции приобретает наиважнейшее значение. Халатное отношение к этому может привести к серьезным травмам, да и то, если повезет. Что может произойти, когда обливное устройство обрушится Вам на голову, не трудно себе представить.

Предлагаемое обливное устройство лишено этого риска, так как его монтаж производится на горизонтальном основании, например, на верхнем торце перегородки у душевой. Вот так, как показано на этой картинке.

Правда, не всегда может подойти такая схема крепления. Тогда придется использовать обливное приспособление с вертикальным креплением к стене. Но, если есть возможность выбора, то советую остановиться именно на горизонтальном расположении.

Теперь рассмотрим основные узлы нашего бондарного изделия.

Емкость для воды

Краткая характеристика емкости для воды:

  1. Полный объем внутренней полости ведра: 26 литров.
  2. Объем заливаемой воды при закрытом впускном клапане: 17-18 литров.
  3. Материал: дубовая доска толщиной 20 мм.
  1. Емкость для воды.
  2. Вертикальный держатель.
  3. Стальной уголок.
  4. Обруч.
  5. Ось вращения.
  6. Отверстие для веревки.
  7. Анкерный болт.
  8. Впускной клапан.
  9. Скоба крепления оси вращения.

Как уже было сказано выше, изготовление емкости для воды следует делать по методике изготовления запарника с крышкой для банных веников.

На этом эскизе приведены размеры клепок, по которым и следует их изготовить.

Примечание если нет возможности достать дубовую доску, то можно изготовить емкость для воды из другого материала, например, из сосны, пихты, черной ольхи или другой подходящей древесины.

Кронштейн для крепления обливного устройства

Все детали этого узла изготавливаются из простой древесины. Сосна – вполне подходящее дерево. Сборка всех элементов производится саморезами по дереву. Для придания большей прочности вертикальным держателям, они дополнительно скреплены стальными уголками.

На верхнем торце держателя выбран радиальный паз для оси вращения, закрепляемого к емкости для воды. На основании просверлены четыре отверстия диаметром 13 мм под анкерные болты.

Ось вращения

Представляет собой узел, состоящий из стандартных крепежных деталей.

  1. Гайка M12 со сферическим концом.
  2. Втулка резьбовая.
  3. Гайка M12 – 4 шт.
  4. Прокладка резиновая с внутренним диаметром 12 мм.
  5. Прокладка под болт.
  6. Болт.
  7. Шайба увеличенная M12.

Вам остается подобрать подходящие детали из расчета длины резьбовой втулки, равной 25-30 мм. Две левые шайбы ограничивают ход обливного ведра в горизонтальном направлении.

Впускной клапан

Представляет собой обыкновенный впускной клапан, который используется в сливных бачках. Подобрать его не составит никакого труда в любом сантехническом магазине.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
