Нагрев воды в бане от печки

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

Схема подключения бака и установки печи с теплообменником

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Цены на металлопластиковые трубы

металлопластиковые трубы

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

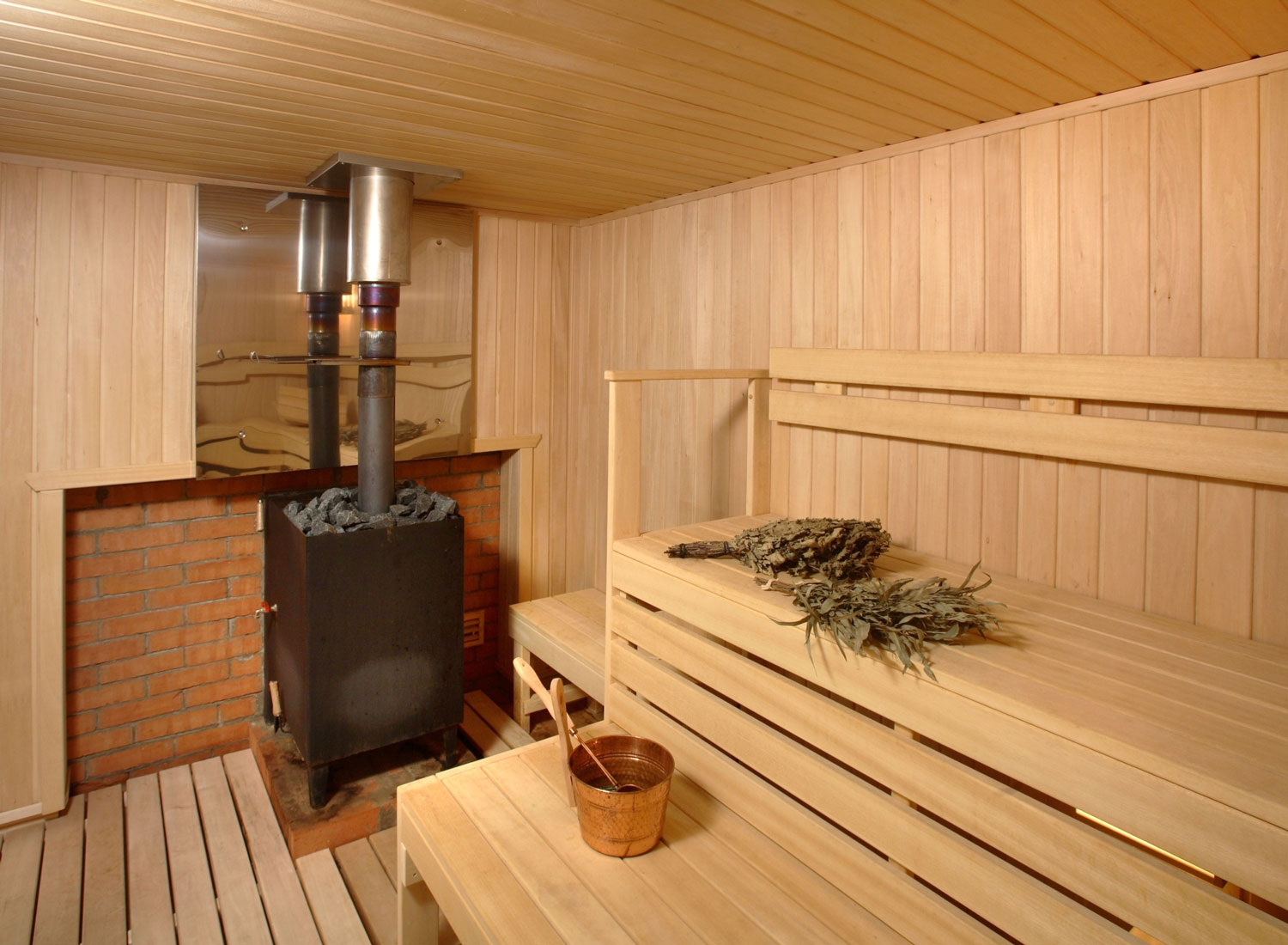

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

Теплообменники около дымохода

Наиболее простой, но очень эффективный теплообменник из медной трубки.

Теплообменник из медной трубки

В зависимости от диаметра дымохода нужно приобрести 1,5÷2,0 метра медной трубки диаметром примерно 10 миллиметров. Чем меньше диаметр трубки, тем больше поверхность ее непосредственного соприкосновения с трубой, тем быстрее греется вода. Но, с другой стороны, маленький диаметр трубки значительно уменьшает скорость потока воды, а это может стать причиной ее закипания. С учетом обоих факторов мы рекомендуем брать трубку диаметром 10 мм.

Медная трубка

На концы трубки следует надеть переходники и развальцевать их. Для развальцовки имеются специальные приспособления.

Делайте развальцовку аккуратно, плоскость развальцованного торца должна быть ровной и гладкой, в противном случае в местах соединения трубопроводов будут протечки.

Видео – Гибка медных трубок

Более сложный в изготовлении теплообменник можно сделать из двух металлических труб. Диаметр первой должен быть немного больше, чем диаметр дымохода, а диаметр второй на 5÷10 см больше первой. Как делать такой теплообменник?

Шаг 1. Отрежьте болгаркой два куска трубы различных диметров длиной 20÷30 сантиметров. Торцы труб должны лежать в одной плоскости, быть ровными и аккуратными.

Пример трубок

Шаг 2. Из листовой стали вырежьте два круга с диаметром большей трубы. В этих кругах точно посредине вырежьте отверстия с диаметром меньшей трубы.

Вырезаем круг из стали

Теплообменник почти готов

Шаг 3. Вставьте в отверстия отрезки труб и приварите их. Сваривайте внимательно, не допускайте пропусков шва.

Шаг 4. Вверху и внизу конструкции вварите металлические патрубки с резьбой на концах, для каждого патрубка нужно сделать отверстие. Проверьте теплообменник на герметичность.

Конструкция готова, можно ее устанавливать на дымоход и делать разводку трубами. Желательно оба теплообменника изолировать минеральной ватой с верхним покрытием алюминиевой фольгой. Это намного уменьшит непродуктивные тепловые потери и ускорит нагрев воды.

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

  • чернового пола — бетонного или деревянного;
  • гидроизоляционного слоя — он препятствует образованию конденсата;
  • утеплителя — уменьшает теплопотери;
  • арматурной сетки — защищает изоляцию;
  • отражателя из фольги — направляет тепло в нужном направлении;
  • нагревательного элемента — трубы уложенные спиралью;
  • бетонной стяжки — имеющей уклон по направлению стока;
  • финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Самый простой способ

Производители изготавливают банные печи с уже готовыми баками для воды. Данный вариант наиболее простой по монтажу, дальнейшей эксплуатации. Актуален для строений, к которым не подведены коммуникации газо-, водоснабжения, определен лимит использования электроэнергии.

Резервуары для горячей воды можно монтировать двумя способами:

  1. Бак размещается непосредственно на дымоходной трубе печи, жидкость прогревается теплом выходящего наружу дыма. При этом, труба может разогреваться до очень высоких температур (500⁰ С), быстро прогревая содержимое бака. Дно емкости оборудовано проемом, равном сечению дымоходной трубы. Необходимо обеспечить герметичность стыков трубы и резервуара на входе, чтобы вода не вытекала наружу. Стык можно обработать термостойким герметиком, глиняно-известково-песочным раствором. Цементный раствор при воздействии жара покрывается трещинами.
    При этом, подобное размещение позволяет обогревать воду теплом, которое обычно выводится наружу. А дымоходную трубу монтировать внутри чердачного пространства проще, так как избыточное тепло отдается воде.
  2. Навесной бак. Размещается настенным способом на одной из сторон печи, чаще всего внутри парилки (емкость 40-70 л). Дровяная печь разогревает воду резервуара за 1,2-1,6 часов. Для ускорения процесса можно теплоизолировать резервуар.Также простой, бюджетный способ, не требующий значительных материальных затрат, простой в обслуживании.

Размещение такого бака внутри парилки считается недостатком из-за большого выделения водяного пара. Для банных строений, расположенных на даче – это один из немногих доступных способов прогрева воды, не требующих усилий по зимнему обустройству. Актуальный вариант для классической русской бани. Сауну таким резервуаром оборудовать не рекомендуется.

Традиционный нагрев воды

Обычно в бане устанавливается кирпичная или металлическая печь, где в роли топлива используется сгорание дров. Достоинство метода – возможность периодической топки, только перед приемом процедур, недостаток – продолжительное время нагрева.

Варианты расположения емкости для воды при использовании кирпичной печи

Проще всего установить над топкой чугунную плиту, на которую поместить металлический бак с крышкой. Такую съемную емкость легко очищать от накипи, но об ее стенки есть риск получить ожог. Чтобы избежать необходимости переливать кипяток в процессе продолжительной топки для снижения влажности от пара в помещении, в баке устанавливается сливной кран. В противном случае требуется монтаж внешней дополнительной емкости, что снижает мобильность устройства.

Бак может быть встроенным в печь, что затрудняет ремонтные работы при выявлении повреждений его корпуса. Более рационально на этапе кладки предусмотреть специальное углубление в конструкции, внутри которого установить емкость для воды. Бак может располагаться на стене возле печи при условии ее достаточного нагрева – иначе процесс будет чересчур продолжительным.

Совет! При использовании кирпичных печей для предупреждения проникновения в помещение угарного газа необходимо дожидаться полного сгорания дров.

Оптимальным вариантом считается вариант установки теплообменника, который может иметь самую разную конструкцию. Самое простое устройство – П-образный отрезок трубы или секция чугунной батареи. Теплообменник, находящийся в топке, соединяет печь с баком. Размеры зависят от объема воды, ее первоначальной температуры, мощности печи и желаемого времени нагрева.

Использование металлических печей

Этот вид оборудования для нагрева воды приобрел большую популярность за счет ряда своих достоинств:

  • Компактные размеры;
  • Высокая скорость нагрева воды;
  • Существенная экономия топлива;
  • Возможность регулировки температуры воздуха и воды;
  • Большой объем нагреваемого пространства.

Недостаток металлических печей – их быстрое остывание.

Важно! За счет защиты от разгерметизации дымохода и топочного канала угарный газ не может просачиваться в помещение, поэтому есть возможность продолжать топить в процессе банных процедур. Печь устанавливается между парной и моечной, как бы монтируется в стену между ними

Бак для нагрева воды изготавливается из нержавеющей листовой стали толщиной 2 мм. Его монтаж производится на стену моечной. Дополнительный нагрев емкости обеспечивается кирпичной облицовкой стены вокруг печи. Сообщение между элементами системы устраивается при помощи теплообменника. Бак для обеспечения циркуляции кипятка должен располагаться выше его. Емкость на дне имеет кран, а в крышке – отверстие для забора и долива воды

Печь устанавливается между парной и моечной, как бы монтируется в стену между ними. Бак для нагрева воды изготавливается из нержавеющей листовой стали толщиной 2 мм. Его монтаж производится на стену моечной. Дополнительный нагрев емкости обеспечивается кирпичной облицовкой стены вокруг печи. Сообщение между элементами системы устраивается при помощи теплообменника. Бак для обеспечения циркуляции кипятка должен располагаться выше его. Емкость на дне имеет кран, а в крышке – отверстие для забора и долива воды.

Система позволяет иметь круглогодичное получение 100 л кипятка. Температура контролируется путем изменения тяги в топке. Положение дров в печи дает возможность регулировать направление нагрева. Укладка топлива возле стены отапливает воздух в парной, ближе к дверце – воду. Перед топкой емкость заполняется до определенного уровня, циркуляция кипятка начинается при нагреве печи.

Водонагреватели

Современные водонагреватели можно разделить на три группы зависимо от типа топлива:

  • дровяные;
  • газовые;
  • электрические.

Электрические

Известно два вида электронагревателей для воды:

  1. Проточные — компактные устройства, которые быстро нагревают протекающую через них жидкость. Могут быстро подавать горячую жидкость. Зимой медленно нагревают воду, она может не успевать нагреться до оптимальной температуры, литься из крана или душа холодной.
  2. Накопительные электронагреватели — бойлеры. Не подходят для маленьких помещений, поскольку занимают много места. Если баня редко топится зимой, жидкость внутри системы может замерзнуть. Это приведет к порче бойлера.

Чтобы в накопительном электронагревателе не замерзала вода, можно:

  1. Установить бойлер и включить минимальный температурный режим. Недостаток — лишние затраты электричества.
  2. После каждого использования сливать из устройства всю жидкость.

Лучше установить бойлер в помещениях с постоянным отоплением.

Дровяные

Если нет электричества, газа, получит горячую жидкость можно единственным способом — используя дровяной нагреватель. Он состоит из четырех элементов:

  • металлического корпуса;
  • камеры для сгорания твердого топлива;
  • дымохода для отвода газов;
  • емкости с жидкостью, расположенной над топкой.

Топить дровяную печь можно разными видами дров. Необходимо регулярно чистить дымоход, топочную камеру от сажи, золы.

Газовые

Газовый нагреватель — проточная колонка, которая работает от природного или сжиженного газа. Это экономичное оборудование, которое одинаково эффективно работает зимой, летом.

Недостатки газовых колонок:

  • дорогой и сложный монтаж;
  • для подключения к центральной системе газоснабжения нужно оформить множество бумаг.

Чтобы установить газопровод, нужно выполнить большой объем земельных работ.

Источник водоснабжения

Исключительно для бани источник воды сооружается редко. При отсутствии централизованного водопровода необходима система водоснабжения прежде всего для жилого дома и хозяйственных нужд. Поэтому, как правило, система банного водоснабжения встраивается в уже существующий собственный водопровод. Для этого устанавливается коллекторная разводка, где и обеспечивается отведение трубы в банную постройку.

Наиболее распространенным источником воды является колодец. Он достигает чаще всего второго водоносного пласта, а его глубина составляет 10-30 м в зависимости от глубины залегания подземных вод. Если же задача стоит конкретно о том, чтобы сделать воду в бане деревянной или иной конструкции, то питьевая степень очистки необязательна, а значит, достаточно вскрыть самый верхний водонос на глубине 5-10 м. Такую воду не следует использовать для приготовления пищи, но для купания она вполне подойдет.

Схема водоснабжения из скважины

Глубина колодезной шахты важна для выбора типа насосного оборудования. Дело в том, что при подъеме с глубин до 12-15 м можно смело использовать обычные центробежные, поверхностные насосы. При более глубоком заборе придется опускать глубинную, погружную установку, которая несколько дороже и более сложна в эксплуатации.

Другой вариант водного источника – скважина. Её глубина составляет 30-50 м, что позволяет достичь нижних артезианских пластов, которые обеспечивают особо чистую воду, а самое главное – большой и стабильный объем жидкости на длительный срок. Именно неиссекаемость скважинного источника считается главным его преимуществом, т.к. колодцы имеют тенденцию к периодическому высыханию. Подъем воды из скважины обеспечивается только глубинными насосами.

В принципе, возможен и третий вариант – откачка воды из естественного водоема. Однако такая система используется достаточно редко, и чаще всего неофициально, т.к. требует согласования в соответствующих инстанциях. Самое главное, что в этом случае придется решать задачу монтажа достаточно сложной очистной установки.

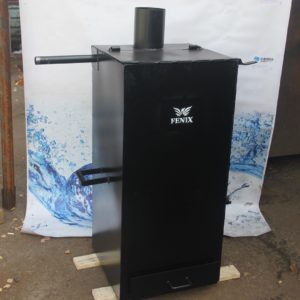

Дровяные водонагреватели для бани

Есть еще один вид водонагревателей – дровяные. Эти устройства были очень популярны, когда электричество было далеко не везде, а называли их «титан». Они состоят из двух частей: внизу расположена топка, а сверху бак для воды. Топка обычно стальная, колосник – чугунный. Топить можно любым твердым топливом, за исключением угля. Вода в таком устройстве нагревается очень быстро даже при использовании щепы, или какого-то горючего мусора.

Дровяные водонагреватели для бани

Современные модели дровяных водонагревателей предусматривают подключение к водопроводу, но, как показала практика, очень хорошо работают при подключении к емкости с водой, установленной на крыше бани, или рядом расположенного здания. Однако нужно следить, чтобы бак титана был постоянно заполнен водой, как во время работы, так и во время остановки. На зиму, в неотапливаемом помещении воду придется сливать всякий раз, как вы будете уезжать.

Есть модели, которые могут работать и на твердом топливе, и на электричестве: в емкость для воды вмонтированы электрические ТЭНы, а также есть терморегулятор, который позволяет поддерживать требуемую температуру воды. Эти модели очень удобны и экономичны: можно нагреть воду, используя твердое топливо, а затем поддерживать температуру при помощи ТЭНов. Такие комбинированные титаны выполняют или из нержавейки, или из стали.

Выводы: способов организовать подогрев воды в бане и сауне имеется достаточно, но идеального нет. Исходя из условий, имеющихся в вашей бане, определяете возможные варианты, и, рассмотрев, все достоинства и недостатки, выбираете наиболее подходящий для вас способ.

Система стока

Как сделать слив воды в бане? Это первостепенный вопрос, без которого нельзя обустраивать собственный водопровод. Вся вода из банных помещений должна выводиться за пределы строения и собираться в специальных емкостях. Прежде всего в парилке и моечном помещении оборудуются на полу сливные отверстия с трапом, а сам пол имеет уклон для самотока сточной воды к этим отверстиям. Под полом оборудуется система отвода жидкости в виде труб или лотков.

Вопрос, как сделать сток воды в бане, предусматривает и решение проблемы её утилизации. Сточные воды нельзя сбрасывать в грунт без очистки. Для её обеспечения сооружаются специальные фильтрующие септики, в которых происходит механическая, химическая и биологическая очистка жидкости. Как правило, система септиков представляет собой 2-3 колодца с фильтрами, после прохождения которых воду можно сбрасывать в грунт. Сток обеспечивается самотоком, для чего трубы укладываются с нужным уклоном.

Схема слива воды из бани Это герметичные емкости нужного объема, в которых накапливается отводимая из бани вода. При их заполнении производится откачка и вывоз жидкости

При обустройстве сточной системы важно помнить о том, что она должна функционировать и в зимнее время, следовательно, необходимо применять те же способы, что и при монтаже водопровода – заглубление ниже уровня промерзание, теплоизоляция труб, утепление септиков

Водоснабжение бани при отсутствии централизованного водоснабжения – это достаточно сложная, но вполне разрешимая проблема. При обустройстве такой системы следует соблюдать рекомендации технического характера и санитарные требования. При использовании электронагревательных или газовых устройств нельзя забывать о пожарной безопасности.

Электрический нагреватель

Специальные электрические нагреватели для банных нужд традиционно делятся на два класса: бойлеры накопительного типа и агрегаты с проточным действием. При выборе подходящего для данных условий типа рекомендуется исходить из следующих соображений.

В местностях, где наблюдаются частые сбои в подаче электроэнергии, для установки в бане больше подходит накопительный бак, в простейшем случае представляющий собой ёмкость с полезным объёмом от 30 до 200 литров. Во внутреннем ее пространстве монтируется ТЭН и особый термочувствительный датчик, отвечающий за поддержание температуры воды на заданном уровне.

Среди преимуществ таких нагревателей следует отметить:

  • повышенный уровень электрической защищенности;
  • возможность какое-то время пользоваться нагретой водой даже в отсутствие электричества;
  • наличие нескольких конструктивных исполнений (с вертикальным и горизонтальным расположением);
  • экономичность.

Для районов с надежным электроснабжением могут подойти и менее распространенные проточные нагреватели, работающие примерно по тому же принципу, что и газовая колонка.

К недостаткам агрегатов данного типа относят значительный расход электроэнергии и необходимость оборудования в бане мощной электропроводки. Помимо этого, для поддержания фиксированного уровня нагрева воды в этом случае потребуется обеспечить стабильность ее подачи.

Как своими руками построить печку с резервуаром?

Как уже отмечалось выше, такую печь можно приобрести уже в готовом виде, однако многие почитатели бани изготавливают такое устройство собственноручно. Это, кстати, нетрудно, тем более что все необходимое для изготовления продается в тех же магазинах. Сейчас мы расскажем, как именно делают такие печи с баками.

Этап первый

. Начинать следует с подготовки всех требуемых деталей. Главная деталь – это труба, толщина которой составляет 50 см, а длина – 150 см. Трубу следует разрезать на две части – длиной 90 см (для топочной камеры) и 60 см (для резервуара).

Этап второй

. Далее из трубы делается печка. Для этого в нижней ее части проделывается прямоугольное отверстие 5х20 см, которое будет выполнять функцию поддувала, далее над ним приваривается стальная пластина толщиной 1,2 см. В поддувале размещается колосник и тщательно фиксируется.

Этап третий

. Остатки трубы будут нишей для дверки и топочной камеры, поэтому здесь крепится защелку. Над топочной камерой приваривается кусок трубы длиной около 35 см – он будет каменкой. При этом обязательно следует учесть, что дистанция между верхней частью и дном должна составлять как минимум 10 см. В конце тыльная часть приваривается и сооружается дверка.

Этап четвертый

. Каменка на? заполняется галькой, после чего приваривается стальной прут – он предотвратит высыпание содержимого. Сверху конструкции крепится муфта, выполненная из стальной шины. Эта шина параллельно послужит основанием под емкость для воды.

Этап пятый

. К торцу емкости приваривается стальной круг толщиной в 0,8 см, в нем проделывается дыра для дымохода. Низ трубы необходимо приварить к дну во избежание проникновения влаги в топочную камеру.

Этап шестой

. Верхнюю часть резервуара необходимо закрыть полукругом, выполненным из стали, а к отверстию приварить дымоход. Сверху должно оставаться отверстие, посредством которого можно будет заливать воду. Дополнительно изготавливается крышка с ручкой.

Все, самодельная печь практически готова! Более детальная информация – в приведенном ниже видеоролике.

Особенности накопителей

Как выше отмечалось, для поддержания стабильного давления воды в системе и обеспечения резервного объема применяется такой важный элемент, как накопительная система. По сути она представляет собой емкость, в которой постоянно поддерживается необходимый уровень жидкости. Этот объем контролируется датчиками, и при снижении уровня ниже нормы включается насос для его пополнения. При такой системе отсутствует необходимость запуска установки при любом открывании крана, устраняется опасность гидравлического удара на запорные элементы.

Накопительная система может использоваться двух типов: накопительные баки и гидроаккумулятор. В первом варианте, устанавливается отдельная емкость, причем на таком возвышении, чтобы вода могла поступать самотеком к точке потребления. Объем емкости выбирается с учетом потребности парилки и моечного отделения при неожиданном отключении электроэнергии. В баке монтируется реле уровня, которое в зависимости от фактического уровня жидкости запускает или останавливает установку. Такая система более характерна при откачке воды при помощи глубинных насосов.

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения. Они представляют собой небольшую емкость, в задачу которой входит в основном поддержание нужного давления в системе. На выходе устройства имеется реле давления, отрегулированное так, что при снижении давления до 1,2-1,4 атм включается насос, а при достижении 2,8-3 атм — отключается.


Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения

Обогрев печами с теплообменниками

Печи с теплообменниками – вариант, альтернативный обычным каменкам, которые обеспечивают нагрев помещений, горячее водоснабжение и парообразование.

Отопление в бане от печного теплообменника может быть организовано как для основных помещений – парной и моечной, так и для вспомогательных – предбанника, комнаты для отдыха, бильярдной, душевой, бассейна.

На этапе проектирования отопительного оборудования с теплообменником учитываются следующие данные:

  • размеры строения и площадь помещений;
  • конструктивные особенности печи;
  • масса нагревательного оборудования;
  • количество теплообменников;
  • объем теплоносителя;
  • длина и диаметр дымоотводной трубы.

Возможны следующие варианты подключения отопительного оборудования с использованием труб:

  • к расширительному баку для горячего водоснабжения в моечном отделении;
  • к отопительным радиаторам, установленным в функциональных помещениях;
  • к горячему водоснабжению и системе водяного отопления в основных помещениях бани и жилого дома.

Отопительные печи оснащаются внутренними и наружными теплообменниками. Внутренний элемент расположен в топке, наружный – вокруг дымоотводной трубы.

Нагрев воды в бане — сауне с помощью теплообменника

Схема монтажа водонагревательной системы приведена ниже. А вот и правила для монтажа такой конструкции:

  1. Мощность теплообменника не должна плохо влиять на мощность печи. Чрезмерный его размер и отбираемое тепло не должно снимать более 10 % мощности печи.
  2. Размер выносного бака для нагревания воды должен быть так подобран, чтоб за 2-3- часа эксплуатации бани полностью обеспечить процесс горячей водой. Слишком малый объем — приведет к раннему закипанию воды и лишнему выбросу пара в парилку. Слишком большой объем бака не даст нагреть воду до нужного состояния.
  3. Баки размещенные в смежных помещениях играют второстепенную роль радиатора и отдают часть тепло в комнату. Особенно это сильно сказывается в зимнее время года, когда баня промерзла и ее надо нагреть до банных процедур.
  4. Трубы подачи воды в бак для систем с естественным теплообменом (без насосов) должны располагаться так: холодная вода из бака должна самотоком стекать по трубе к теплообменнику, а горячая вода из теплообменника должна самотоком подниматься в бак. Такая схема будет работать, если трубы прямой и обратной подачи воды будут размещены под некоторым углом (2-5 градусов)
  5. Необходимо наличие системы слива воды, особенно в отдельно стоящих неотапливаемых банях, чтоб не допустить замерзания воды в трубах во время простоя бани.

Предлагаем ознакомиться Как правильно покрыть крышу мягкой кровлейК счастью для любителей бани, такие печи с интегрированным теплообменником производятся промышленно и доступны на рынке. И вопрос цены такого дополнительного устройства сильно не сказывается на стоимости печи. Но следует непременно заметить, что теплообменник должен быть изготовлен из жаростойкой и жаропрочной стали.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

  • встраивается в печь;
  • крепится на дымоход;
  • или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

2 Разновидности тепловых контуров

В зависимости от своей конструкции теплообменник в печь для бани может изготавливаться в виде железного водяного бака с двумя патрубками или металлического змеевика. В каждом конкретном случае размер бака выбирают в зависимости от мощности печки и желаемого объема нагретой воды. Теплообменники могут быть двух типов:

  1. 1. Наружные закрепляются на дымовой трубе или на стенке около печки.
  2. 2. Внутренние выполняются в виде водяной рубашки, которая располагается на дне печки или крепится на одной из боковых стенок.

Если выбирается печка с теплообменником, который будет отвечать за нагрев воды в бане, тогда можно подобрать компактный вариант с внешним баком в 5—6 литров. Если же планируется использовать нагретую воду для обогрева смежных помещений, то общий объем системы может составить 15—20 литров. В последнем случае дополнительно рекомендуется устанавливать циркуляционные насосы и расширительные баки, которые позволят защитить контур труб от повреждения при увеличении давления от разогретого теплоносителя.

Нагрев от печи

Чтобы экономно нагревать воду для бани, можно воспользоваться несколькими способами. Каждый из них имеет определенные нюансы.

Через теплообменник

Нагрев через теплообменник:

  1. Изготавливается кирпичная печь с двумя стенками.
  2. Между стенками устанавливается толстостенная труба, согнутая в виде зигзага. Чем больше изгибов, тем лучше.
  3. Через один край трубы подается холодный поток воды, через другой вытекает горячая.

Если печь металлическая, можно использовать разные виды теплообменников:

  • внутренний;
  • внешний;
  • закрепленный на дымоходе.

Применение водяных баков

В комплекте с современными металлическими печами часто присутствует бак для воды, который бывает двух видов:

  1. Встроенный — емкость расположена над топочной камерой внутри корпуса печи. Преимущество — быстрый нагрев. Недостаток — маленький объем.
  2. Навесной — может располагаться рядом с дымоходом или боковой стороной печи. Может быть любого объема.

При желании можно сделать бак из металлических листов самостоятельно. Для его закрепления на печи нужно использовать самодельные крепления.

Установка водонагревателя

Их изготавливают на производстве. Через центральную часть емкости проходит дымовая труба. Она сильно нагревается во время горения дров, отдает тепло.

Крепления для такого бака изготавливаются из высокопрочной стали. Они должны выдерживать большую нагрузку, не изменять формы при сильном нагреве.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

16 + 12 =

Adblock
detector
