Монолитный плитный фундамент для бани — как сделать своими руками легко и просто

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.

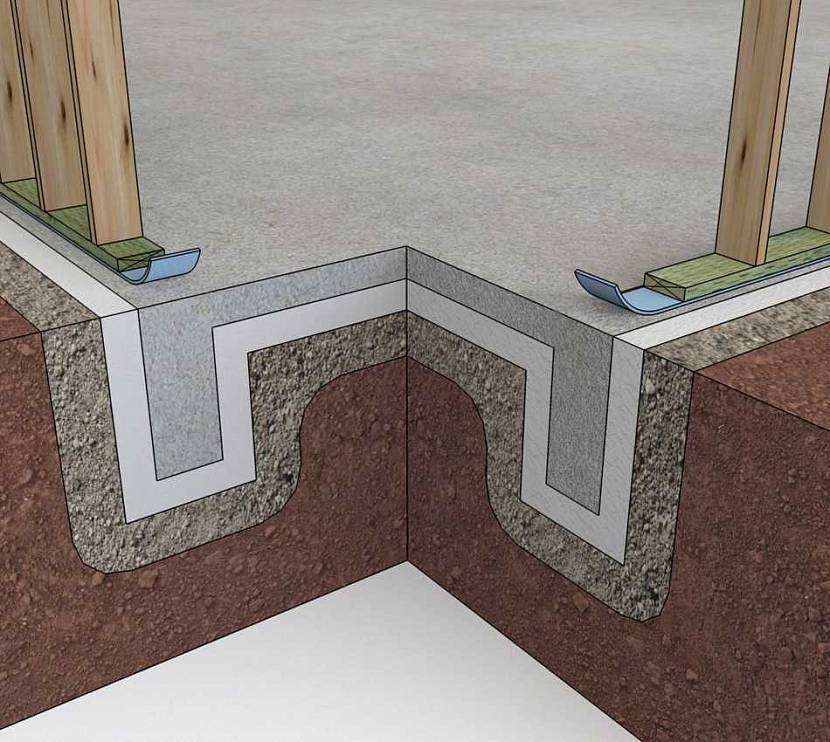

  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.


Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям


Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  •  плита основания.

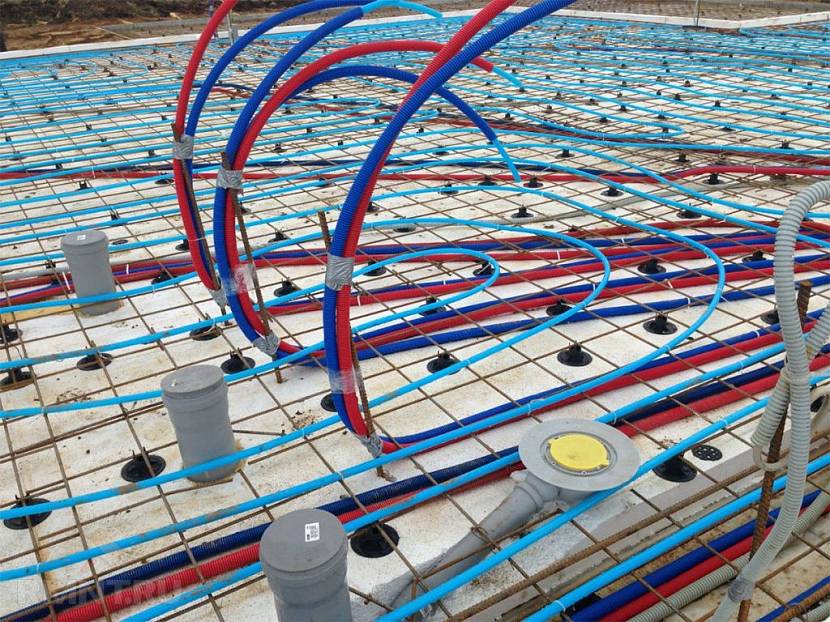

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.


Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

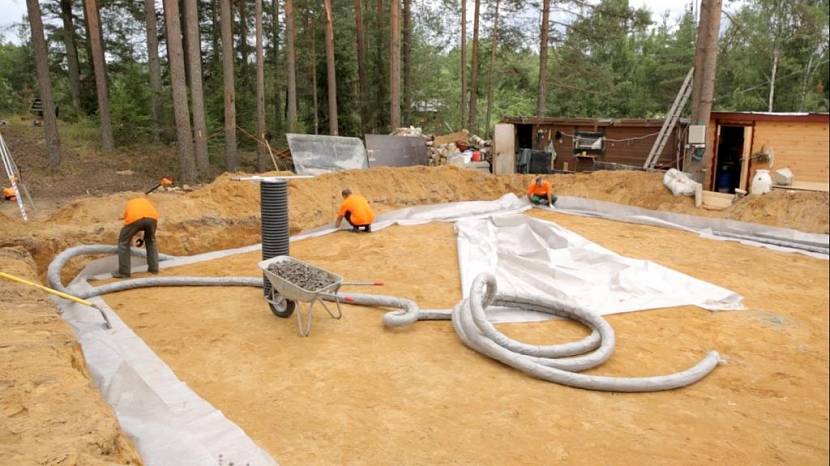

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.


Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Возможные варианты обустройства пола

В зависимости от погодных условий в регионе и личных желаний хозяев, пол на представленном типе основания можно обустроить несколькими способами.

На деревянных лагах

Сверху плиты выкладывают лаги – деревянные брусья с сечением приблизительно 4 на 5 см. Расстояние между лагами может достигать одного метра. Если поверхность пола большая, между брусьями ставят распорки, чтобы исключить риск деформации древесины с временем. Сверху лаг монтируют листы фанеры или половую рейку слоем толщиной до 2 см.

Наливной

В домах с цоколем под наливной пол нужен дополнительный слой полимерного утеплителя. Можно использовать прочные марки листового пеноплекса.

На этом этапе мастеру необходимо позаботиться о стыках. Все щели тщательно замазываются или заливаются строительной пеной.

На такой теплоизолирующий слой выкладывается армирующая сетка, которая сверху заливается бетонным раствором. Достаточная высота стяжки – до 5 см. Это подходящая конструкция для реализации системы теплых полов в доме. Сверху можно выстилать поверхность плиткой, керамогранитом или делать наливные полы.

Поверх фундамента

Когда в здании не предусмотрен цоколь, то теплоизолирующий слой уже включен в «пирог» плитного основания. Тогда домовладелец может класть настил пола сразу на поверхность фундамента.

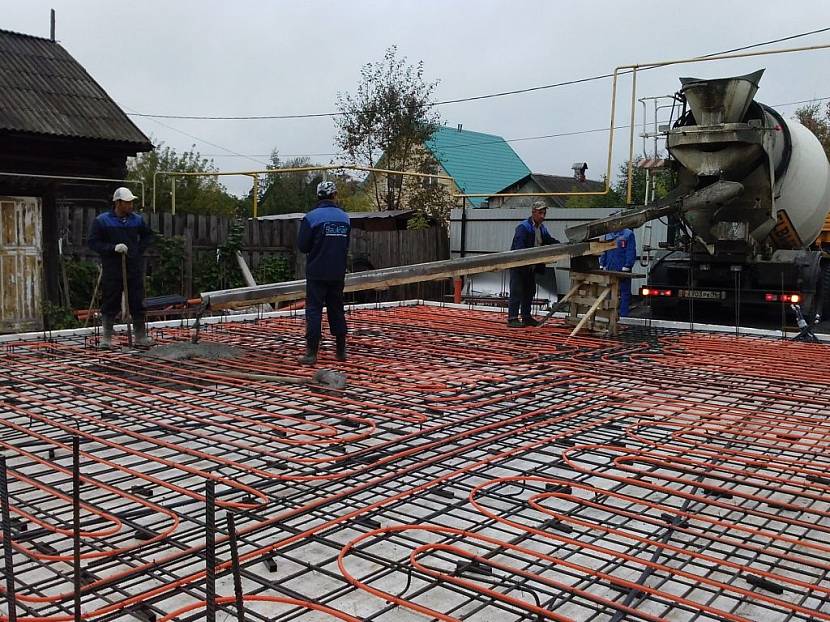

Бетонирование монолитного фундамента

Бетон необходимо заливать равномерно не оставляя при этом никаких пустых мест (в дальнейшем такие недоработки могут стать причиной быстрого разрушения фундамента). Для уплотнения бетона используют вибромашину.

Процесс достаточно простой и ничем особенным не отличается. После того как бетон был залит его необходимо оставить на один день, после чего увлажнить его (чтобы не трескался и не разрушался).

Примечание: Перед началом следующей фазы строительства (возведение дома) не забудьте покрыть фундамент пленкой из полиэтилена, чтобы уберечь его от низкой температуры.

На этом создание монолитного фундамента своими руками полностью завершено и можно свободно приступать к строительству дома.

Монолитный фундамент плита своими руками Как сделать монолитный фундамент своими руками? Смотрите фото и видео инструкцию по строительству монолитного фундамента плиты своими руками. Какова технология строительства монолитного железобетонного фундамента? У нас вы найдете поэтапные фото строительства плитного фундамента своими руками.

Что представляет собой монолитная фундаментная плита

Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:

Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование

Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
Мелкозаглубленный

С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.

Устройство плиты

Варианты теплоизоляции плитных фундаментов.

В местах прохода через фундамент труб канализации и водовода на них нужно надеть обрезки труб немного большего диаметра длиной 400 мм, которые будут выполнять функцию гильз. Наличие гильз предотвратит возникновение лишних напряжений при усадке будущей бани. Между гильзами и трубопроводами нужно забить клинышки, чтобы отцентрировать трубы внутри гильзы, и заполнить пространство монтажной пеной.

Армируется двумя сетками из одиночных арматурных стержней, связанных с шагом 150×150 мм. Они должны располагаться на расстоянии 25-30 мм от верхней и нижней поверхностей фундамента. Для этого под нижнюю сетку устанавливают специальные дистанцеры для арматурных стержней. Вместо них можно использовать подходящие по толщине плоские куски тротуарной плитки или другие похожие материалы.

Верхнюю сетку отделяют от нижней сваренными в виде лесенок арматурными каркасами. Их ширина для фундамента толщиной 400 мм составит 290 мм, а длина равняется ширине фундамента. Эти лесенки изгибают в виде растянутой буквы латинского алфавита «Z». Изогнутые лесенки выставляют по краям и середине с шагом 1200 мм на ребро на нижнюю арматурную сетку и подвязывают к ней. Затем по ним вяжут верхнюю сетку. Обе сетки оказываются зафиксированными, а защитный слой для армирования выдерживается на заданном уровне.

Варианты установки фундаментной плиты в зависимости от вида грунта.

Между верхней сеткой и вертикальными стержнями, которые поддерживают опалубку снаружи, прихватываются сваркой обрезки арматуры или натягивается проволока. Это нужно, чтобы бетон не выдавил опалубку. На высоте 400 мм от основания во внутреннюю поверхность опалубки вбиваются до середины гвозди, они будут служить маяками. Кроме того, необходимо подготовить маяки в виде перекрещивающихся арматурных стержней для контроля толщины заливки в середине плиты.

Перед заливкой щиты опалубки изнутри промазывают отработанным маслом, в результате бетон к ним не будет приставать, и они легко снимутся без повреждения цокольной поверхности. Если есть подъезд, заливать плиту удобно прямо с миксера, в крайнем случае можно использовать желоба или подвозить бетон тачками по помосту. В процессе заливки бетон нужно вибрировать глубинным вибратором до выхода на поверхность бетонного молока. Плита заливается за один заход. Бетон должен быть достаточно эластичным, но разбавлять товарный бетон водой нельзя. Поверхность плиты разравнивается и заглаживается.

Через несколько часов, когда поверхность схватывается и перестает проминаться пальцем, ее нужно смочить водой и накрыть полиэтиленовой пленкой. Опалубку можно снимать на третий день, а поверхность бетона нужно поддерживать влажной до восьми дней после заливки. Приступать к дальнейшим работам можно на восьмой день. Приложение полной нагрузки возможно через 28 дней.

https://youtube.com/watch?v=js76KAg5mAs

Поскольку котлован выполняется увеличенным на 600 мм в каждую сторону и даже имеется подсыпка на этой площади, это нужно использовать для устройства отмостки. Лучше, если отмостка будет выполнена с утеплением пенополистирольными плитами. Это повысит долговечность всей конструкции и улучшит микроклимат в будущей бане.

Последовательность закладки основания

Процесс делят на технологические этапы и в работе соблюдают их последовательность:

Размечают территорию согласно габаритам выстраиваемой конструкции. Внутри размеченного участка роется котлован и траншея под ленточный фундамент.Для одноэтажных и легковесных каркасных домов выбирают мелкозаглубленное основание, которое опускают в землю на 50 – 70 см.
Вес двухэтажных и массивных конструкций должен удерживать заглубленный фундамент. Глубина основания, в этом случае, прокладывается ниже линии промерзания почвы.

На дне траншеи устраивают песчано-щебневую подушку и трамбуют ее виброплитой.
Выстилают слой гидроизоляции, функцию которой может выполнить плотный полиэтилен.
Следующим этапом внутри траншеи возводят щитовую опалубку по периметру конструкции и устраивают в ней арматурную сетку. Когда подготовительные работы для строительства ленты будут закончены, заливают пространство бетонным раствором. Возводить монолитную плиту можно только после полного высыхания железобетонной ленты. Период полного затвердевания занимает месяц.
Во внутреннем пространстве между лентой снимают плодородный слой на глубину до 30 см

Принципиально важно обеспечить плоское дно, на котором будет выстроен фундамент. Уровневые перепады нужно исключить, досыпая грунт и утрамбовывая виброплитой.
Уплотненный земляной массив устилают слоем полипропиленового геотекстиля

Это сверхпрочный материал, который предотвратит взаимодействие грунта с основанием.
Сверху устраивают песчано-гравийную подушку толщиной 20 см. Высыпают материал слоями, каждый раз увлажняя и утрамбовывая их.
Перед устройством инженерных коммуникаций на дне котлована сверху щебневой подушки выстилают слой гидроизоляции для плиты. Полиэтилен кладут внахлест, сплавляя стыки газовой горелкой.
Строят обрешетку из рифленой арматуры диаметром до 16 мм. Чем сильнее нагрузка на дом, тем больше должно быть сечение прута. Необходимо собрать две горизонтальные сетки методом вязки. Стоит учесть, что обрешетка не должна соприкасаться с песчано-щебневой подушкой. Для этого можно использовать деревянные брусья или любые блоки.
По периметру будущего основания выстраивают опалубку. С внешней стороны устанавливают подпорки в один или два ряда с шагом приблизительно 0,6 м.
Перед бетонированием монолитного основания необходимо установить желоба по периметру рабочего участка, по которым будет стекать раствор.Иначе при падении с высоты более 1,5 м структура бетонной смеси расслаивается, а застывшее перекрытие потеряет необходимую жесткость и надежность.
Для выбранного типа основания понадобится большое количество бетона хорошего качества. Замешивание раствора в таком количестве своими силами – трудоемкий процесс. А заливка площадки для монолитной плиты должна осуществляться одним этапом.
Поэтому строители чаще закупают готовый бетон, который привозится на участок в спецтранспорте – автобетоносмесителе.

Когда строительство ведется в жаркую погоду, имеет смысл накрыть раствор клеенкой. Этот шаг позволит предотвратить пересыхание верхнего слоя бетона.
Важный технологический этап – удаление пузырьков воздуха с жидкой смеси. Для уплотнения раствора используют специальное строительное оборудование. Покупать его для одной стройки не целесообразно, но можно арендовать на коротки период.
Когда плита окончательно превратится в монолит, ее верхнюю часть дополнительно гидроизолируют битумной мастикой.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12.2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

  1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.
  2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
  3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Какая арматура нужна для фундамента

При частном строительстве созданию арматуры под фундамент многие застройщики не уделяют должного внимания, считая, что бетон способен противостоять нагрузкам. Так же неопытные строители не обращают внимания на марку, вид и класс прутьев арматуры.

Арматура для фундамента – это необходимый элемент составляющих железобетонного основания дома. Она позволяет увеличить прочность основания дома, так как один бетон плохо справляется с воздействием нагрузки. При заливке бетонной смеси стальные прутья арматуры в массиве бетона располагают так, чтобы основная нагрузка приходились на них.

Как сделать отмостку вокруг бани

Отмостка отводит воду от постройки и защищает фундамент бани от атмосферных вод. Материалы, из которых делают отмостку:

  • битый кирпич или булыжники;
  • асфальт;
  • железобетонные плиты;
  • заливной бетон.

Отмостку возводят одновременно с постройкой фундамента для бани. Этапы монтажа:

  1. На расстоянии 80-100 см от основания снимают верхний слой грунта глубиной 20-30 см с небольшим уклоном от бани.
  2. Подсыпают песок.
  3. Тщательно проливают водой и утрамбовывают.
  4. Готовят бетонный раствор.
  5. Выливают бетон на основание отмостки.
  6. Поверхность укрепляют битым кирпичом или камнями.
  7. Заливают бетон и выравнивают основание.
  8. Подсыпают песком или опилками.
  9. Тщательно увлажняют поверхность.
  10. Оставляют набирать прочность на 3-4 недели.

Этапы возведения отмостки вокруг бани

По истечении 4 недель отмостку декорируют тротуарной плиткой или другим материалом.

Укладка тротуарной плитки на отмостку вокруг бани

Фундаментная монолитная плита для дома своими руками

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома — не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам,
  • оптимален в домах, где предполагается строительство подвала,
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите,
  • основа дома прочная, надежная, сейсмоустойчивая,
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален,
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем — сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Пошаговая технология заливки на примере ленточного фундамента

Рекомендуемая схема действий включает следующие этапы:

1. Расчистка строительной площадки.

2. Разметка будущего фундамента под баню: начиная с внутреннего угла по периметру 4×6, с пометкой несущих стен и проверкой по диагонали (допустимое отклонение составляет 20 мм). Для обозначения используются колья длиной не менее 70 см и веревка, по краям предусматривается запас около 10 см

На этом этапе важно проверить ровность углов и отсутствие перекосов по диагонали, все габариты измеряются несколько раз

3. Копка траншеи под ленточный фундамент: глубина включает высоту ленты, дренажную подушку и 10 см запаса на осыпающийся грунт, ширина – на 15 см выше расчетной. Выкопанная земля ссыпается вглубь будущей бани.

4. Засыпка гравийной-песчаной подушки – не менее 10 см на каждый слой с тщательной трамбовкой. На пучинистых грунтах толщина песка возрастает до 50 см, это учитывается на предыдущем этапе.

5. Установка опалубки, с этой целью используются сбитые деревянные щиты толщиной от 3 см без крупных щелей. По периметру обновляют и перепроверяют разметку основания, по углам вбивают колья или жесткие пруты. Высота опалубочных конструкций зависит от размеров ленты, над уровнем грунта они поднимаются на 10-15 см. На этом этапе закладывают вентиляционные и канализационные отверстия (при необходимости). Для исключения перекоса между щитами закрепляют деревянные бруски одинаковой длины.

6. Засыпка битого кирпича на дно.

7. Сборка и укладка арматурного каркаса. Для фундамента под баню подходят металлические прутья с диаметром от 12 до 16 мм, соединяемые с помощью проволоки или пластиковых хомутов. Каркас проще сделать снаружи, далее его размещают так, чтобы металл не касался будущих краев ленты (рекомендуемый отступ составляет не менее 5 см).

8. Приготовление и распределение бетона внутри опалубки. Ленточное основание под баню можно залить готовым бетоном или сделать его самому. Рекомендуемые пропорции для самостоятельного замеса: 1:3:3,5:0,5 (цемент:песок:щебень:вода). Отзывы о допустимой прочности расходятся, нормативный минимум для готового бетона – М150, но практика показывает, что лучше выбрать более высокую марку. Раствор заливается слоями по 20 см, каждый из них слегка трамбуется (крепкой палкой, дрелью или молотком выбиваются пузыри воздуха), после чего без перерыва приступают к следующему, верхний тщательно разравнивается.

9. Снятие опалубки через 1 неделю. Вызревание бетона (3-4 недели).

По аналогичной схеме можно залить фундамент для бани своими руками при выборе столбчатого типа. В этом случае меняется 3 пункт пошаговой инструкции: вместо траншеи выкапываются углубления для закладки квадратных опор. Рекомендуемый размер столбцов по углам составляет 40х40 см, боковых – 25х25, глубина подбирается из учета уровня грунтовых вод и 15 см гравийной прослойки. Опоры возводят из ж/б, жженого кирпича, камня, забетонированных асбестоцементных труб диаметром от 20 мм.

Рекомендации

Для снижения риска перекоса бани и поднятия ленточного фундамента на пучинистых грунтах следует сделать более толстую песчаную подушку: не менее 50 см в сравнении с обычными 20. В стандартных условиях основание не утепляют и гидроизоляцию выполняют самую простую: обмазывают битумными мастиками верхнюю сторону бетонного массива. На участках с риском подтапливания рекомендуют залить раствор поверх пенополистирольных плит и утеплить (или как минимум изолировать от влаги) вертикальные стенки.

Распространенные ошибки

Главная опасность связана с выбором неправильного типа основания или недостаточной глубиной заложения. Баня – легкая постройка, даже на водонасыщенных и пучинистых грунтах многих проблем удается избежать увеличением толщины засыпки песчаной подушки. При сомнении в своих силах при оценке почвы или расчете параметров фундамента лучше обратиться к специалистам. Также к грубейшим нарушениям технологии заливки относят:

Сварку армирующих прутьев между собой, единственно верным соединением служит обвязка проволокой или хомутами.
Использование бетона с маркой прочности ниже М150.
Приготовление и заливку раствора в холодное время года или прерывание процесса

На стандартное ленточное основание 4х6 м без несущих стен уходит чуть больше 5 м3 бетона, важно провести этот этап в один день.
Зимовка ненагруженного фундамента. Без консервации, утепления и возведения несущих стен ее перенесут только свайные и столбчатые основы, ленточные и плитные деформируются под воздействием морозного пучения грунта.

Для чего нужно армирование?

Если дом строится на грунте с плохими несущими характеристиками или в месте, где грунтовые воды расположены достаточно высоко, фундамент из монолитных плит является обязательным.

Бетонные плиты очень прочны, они очень хорошо справляются с большими нагрузками. Однако вес постройки распределяется по фундаменту не равномерно. В связи с этим могут возникать перегибы и искривления бетона, что может в дальнейшем привести к разрушению основания здания.

Армирование плитного фундамента предотвращает этот процесс. Арматура надежно связывает и максимально укрепляет бетонную плиту, не давая ей деформироваться.

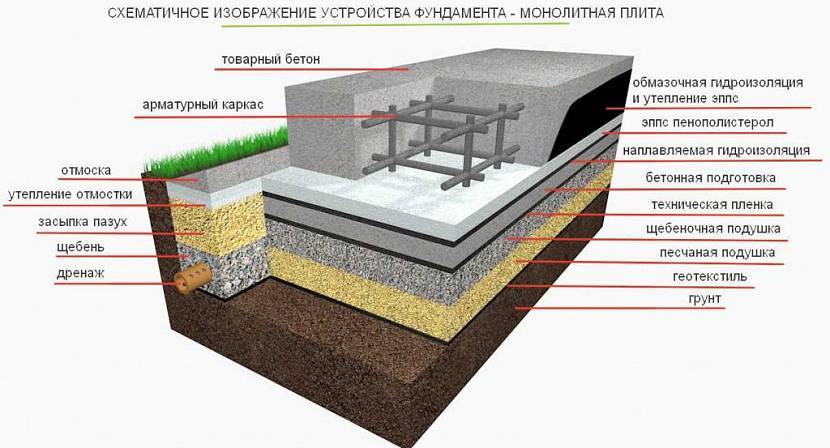

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

  1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
  2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
  3. Несколько слоев рулонного гидроизоляционного материала.
  4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
  5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
  6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
  7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундаментаИсточник olestnicah.ru

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого циклаИсточник xpcenter.ru

Основные ошибки монтажа

Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:

на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;

  • засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
  • на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
  • плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
  • ошибкой является применение в качестве спейсеров камней;
  • арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
  • перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
  • шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
  • со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
  • под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.

Это наиболее грубые ошибки, способные однозначно оказать негативное воздействие на эксплуатационные показатели фундаментной основы. Есть и более неочевидные особенности, про которые могут рассказать только опытные специалисты.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
