Строим ленточный фундамент своими руками: пошаговая технология работ

Несколько советов по технике безопасности

Это очень важный раздел, не поленитесь запомнить наши советы.

К работам с грузоподъемными механизмами допускаются лица со специальной подготовкой. Оператор манипулятора должен иметь своего стропальщика, только он может принимать участие в погрузочно/разгрузочных работах, тем более при выполнении монтажа.

Работы должен выполнять обученный стропальщик

Монтаж блоков манипулятором, кстати, не предусмотрен. Раз водитель никогда не возит с собой стропальщика, его обязанности будете выполнять вы. А для этого нужно иметь элементарные знания по технике безопасности.

Работать нужно только в рабочих рукавицах, стропы следует проверить на пригодность и соответствие поднимаемому грузу. Подготовить площадку, предусмотреть пути аварийной эвакуации в случае опрокидывания грузоподъемного механизма. Угол между ветвями строп не должен превышать 90°

Работы выполнять осторожно и после получения разрешения от оператора. Не работать при плохой видимости, не использовать для крепления крюков неисправные грузозахваты

Запрещено находиться под грузом, направление движения стрелы должно исключать попадание людей в проекцию груза. Все требования по технике безопасности указывать не будем, вполне достаточно соблюдать вышеперечисленные.

Пошаговая инструкция с фото

Шаг 1. Разметка и начало копки траншей для возведения ленточного фундамента.

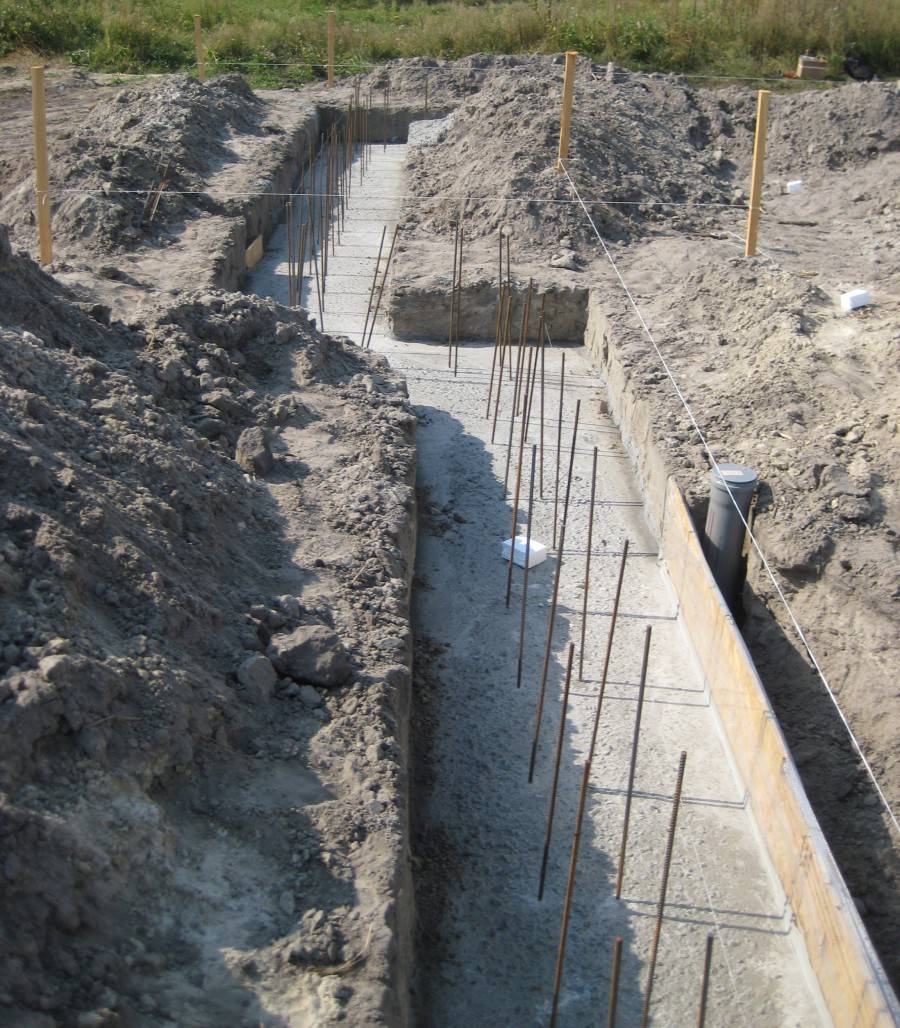

Разметка и начало копкиВариант рытья траншей по шаблону

Шаг 2. Подсыпка дна траншей ПГС, обустройство опалубки, армирование первого слоя – опорной части фундамента.

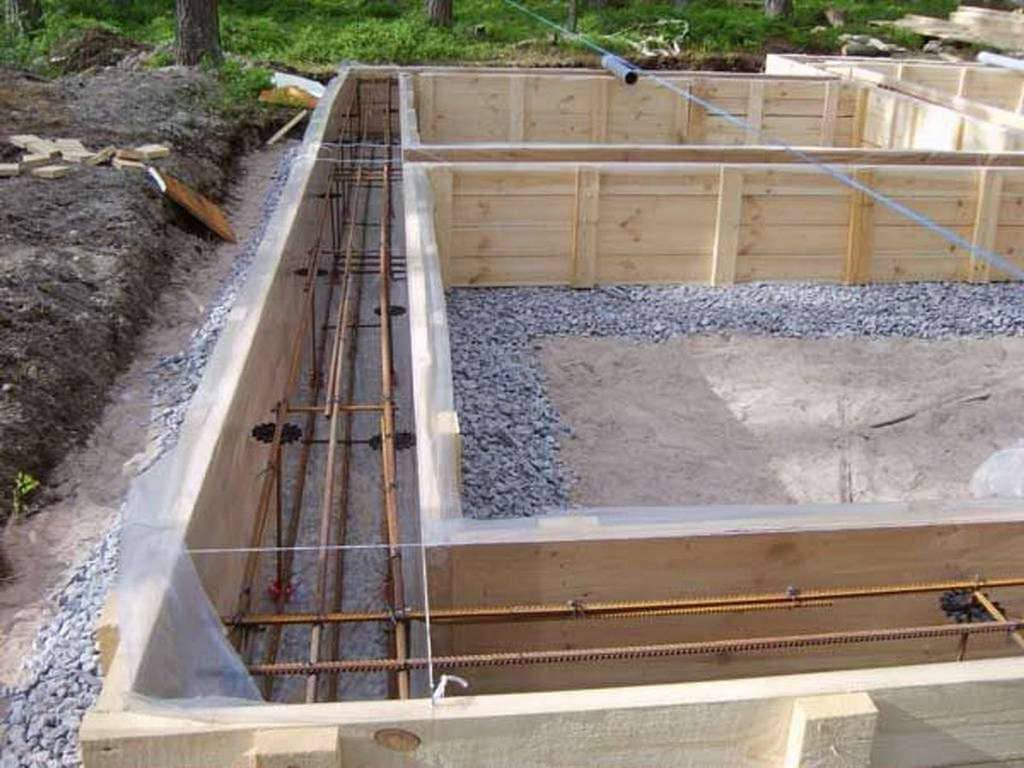

Слой подсыпки, опалубка для ленточного фундамента. АрмированиеКлассическое строение ленточного фундамента для легких строений.Вариант подготовки опалубки с одновременной установкой утепляющих элементов

Шаг. 3. Заливка слоя бетона в опалубку с применением специального лотка.

Бетонирование фундамента

Шаг 4. Выдержка фундамента в опалубке в течение примерно 7 дней до предварительного отвердения бетона. Срок готовности литого фундамента не менее 30 суток.

Выдержка бетона в опалубке

Шаг. 5. Устройство гидроизоляции на поверхности готового фундамента.

Устройство гидроизоляции

Шаг 6. Устройство выравнивающей кладки по готовому фундаменту из кирпича в 2-3 ряда.

Для окончательного выравнивания поверхности фундамента нужно выполнить выравнивающую кладку

Плюсы и минусы ленточного фундамента

При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта. Это касается и монолитной ленточной конструкции

К преимуществам относят:

  • возможность обустройства подвального помещения;
  • простота в возведении;
  • невысокая стоимость;
  • высокая прочность и надежность;
  • возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

  • в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;
  • потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Подготовка к работе

Подготовительный период строительства фундамента включает в себя:

  1. Расчёт СЛФ.
  2. Материалы.
  3. Инструменты.

Расчёт

Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.

Суммируют вес:

  • всех конструкций,
  • технологического оборудования,
  • трубопроводов,
  • мебели и всего того, что может находиться в доме одновременно, включая и людей.

Также учитывают снеговую нагрузку на кровлю — её величину берут из СНиПа.

Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.

Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.

Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.

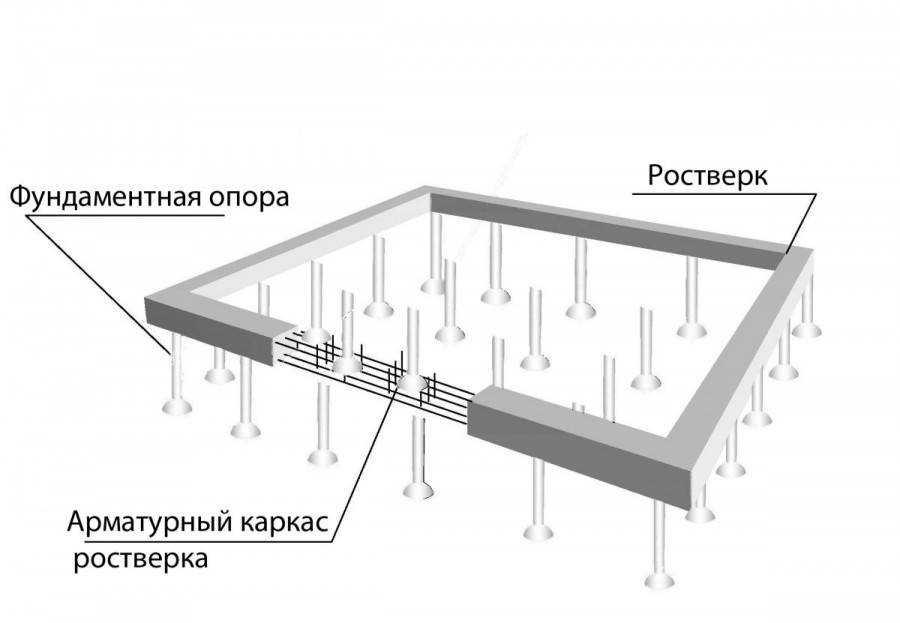

Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.

Материалы

Перед началом производства работ заготавливают необходимые материалы для строительства фундамента. Если нет водопровода, на участке устанавливают ёмкость с необходимым запасом воды.

На место завозят:

  • песок,
  • щебень,
  • арматуру,
  • цемент.

Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.

Инструменты

Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:

  1. Лазерный уровень.
  2. Садовый бур.
  3. Совковые и штыковые лопаты.
  4. Шнур и реперы (деревянные колышки или отрезки арматуры).
  5. Тачка.
  6. Пила, ножовка, молоток, мастерки, степлер.
  7. Растворомешалка.

Недостатки сборного ленточного фундамента

Недостатки сборного ленточного фундамента

Относительно большая стоимость

Кажется, с этим не поспорить, действительно, стоимость самих блоков значительно выше, чем самостоятельно сделанного бетона. К стоимости материалов прибавляют стоимость их доставки и монтажа и получают «страшные» суммы. А что в действительности? Начнем по порядку.

Высокая стоимость, необходимость для монтажа заказывать дорогостоящую специальную грузоподъемную технику.

  1. Во-первых, для доставки песка, щебня и цемента тоже нужно заказывать грузовую технику.
  2. Во-вторых, пиломатериалы, гвозди и пр. мелочи сами не «приедут», их придется доставлять наемным автомобильным транспортом.

Подсчитайте, сколько нужно автомобилей и сколько они сделают рейсов. А что с блоками? Сегодня все производители блоков имеют крупнотоннажные грузовые автомобили со специальными гидравлическими манипуляторами. Такая техника позволяет за один рейс доставить полный комплект блоков для фундамента постройки средних размеров.

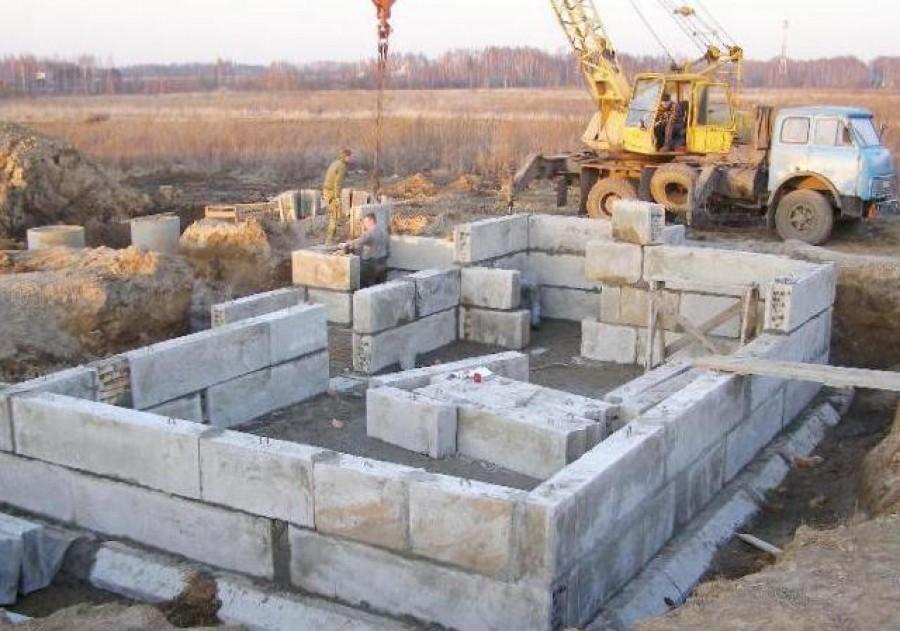

Монтаж фундаментных блоков

Кроме того, этот же автомобиль прямо с кузова уложит блоки в траншею. Общая стоимость транспортных услуг не больше, чем при монолитной заливке, а меньше.

Несущая способность фундамента

Несколько ниже показатель по несущим способностям. Мол, лента не сплошная, имеются разрывы и т. д. Это миф, сборные фундаменты – главный тип фундаментов под многоэтажные здания. Они полностью отвечают жестким требованиям по нагрузкам. Что говорить о небольших банях?

Герметичность

Сборные фундаменты имеют низкие показатели герметичности. И это неправда. Блоки имеют специальные углубления для заполнения цементно-песчаным раствором – устраняется вероятность протечек между ними.

Железобетонные блоки для фундамента — залог прочности основания дома и бани

Это, во-первых. Во-вторых, при необходимости их можно класть на раствор – нет протечек между рядами. И, в-третьих, есть довольно много очень эффективных способов герметизации боковых поверхностей фундамента при помощи современных материалов и технологий. Кроме того, зачем для обыкновенной бане герметичный фундамент?

Таблица. Виды блоков

Виды фундаментных блоков, маркировкаОписание
ФБСсплошные
ФБВсплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев
ФБПпустотные (с открытыми вниз пустотами)

Таблица. Цена и размера некоторых типоразмеров блоков для фундамента

НаименованиеЦена, руб.Вес, кгРазмеры, мм. L x b x h
ФБС 4-3-342180380х300х280 мм.
ФБС 6-5-61011350580х500х580 мм.
ФБС 8-3-6827320780х300х580 мм.
ФБС 8-6-3969330780х600х280 мм.
ФБС 9-5-3750300880х500х280 мм.
ФБС 12-6-310104601180х600х280 мм.
ФБС 18-3-613807401780х300х580 мм.
ФБС 24-4-421688602380х400х380 мм.

Период возведения

Еще один нюанс следует упомянуть. Часто бывает, что планируется одно, а на практике получается совсем другое. Вы планируете сделать ленточный фундамент за три недели, а фактически можете потерять более месяца. Это грозит тем, что стройка в неподготовленном виде может «уйти на зимовку». Вначале следующего строительного сезона придется менять или ремонтировать отдельные конструкции, во сколько это обойдется – никто не сможет предвидеть. Сборные фундаменты никогда не становятся причиной таких неприятностей, время их возведения можно «прикинуть» с точностью до одного дня.

Сроки возведения фундамента всегда точны и достаточно коротки

Надеемся, что у вас изменилось отношение к железобетонным блокам, пора переходить к непосредственному строительству фундаментов.

Виды фундаментной ленты

Лента может быть сборной и монолитной. Последний вариант считают цельным основанием, которое применяют только для массивных сооружений.

Сборная лента состоит из отдельных блоков, искусственных или натуральных камней. Монтажный процесс имеет упрощенную форму, но требуется соблюдать требования по прочности и влагоустойчивости.

По применяемым материалам фундамент делят на:

  • кирпичный,
  • железобетонный,
  • бутобетонный,
  • грунтоцементный,
  • каменный.

Основное разделение ленты на виды происходит по заглубленности. Каждый вариант применяется при определенных условиях. Виды:

  1. Заглубленный фундамент. Устанавливается на глубине ниже 1 метра от уровня промерзания земли.

    Чем выше рыхлость почвы, тем ниже требуется заглублять ленту, так как от этого будет зависеть показатель несущей способности, а также устойчивость конструкции.

    Используется для массивного забора из кирпичей, бетона, камней или с наличием кованых элементов.

  2. Мелкозаглубленный. Может применяться при хорошей устойчивости почвы. Обустройство происходит ниже уровня промерзания почвенного слоя на 50 см. Такой вариант ленты подходит для высокого забора с применением профнастила, евроштакетника, сайдинга или деревянных досок. Столбы могут быть трубными, бетонными или винтовыми.
  3. Незаглубленный. При такой конструкции опора устанавливается на грунтовую поверхность. Указанный вариант основания применяют на песчаном грунте при обустройстве небольшого забора, который не имеет больших показателей по массе и высоте.

    Отличием фундамента считают отсутствие воздействия на него морозных грунтовых пучений. Габаритные параметры по ширине зависят от массы забора. Чем больше вес, тем шире требуется делать траншею под основание. Стандартным показателем будет 0.40 м.

На предварительном этапе требуется уделять внимание основным факторам, от которых зависит применяемый вид основания. Среди них:

  • характер конструкции забора, его особенности и все требования — примером будет необходимость усиления основания в нескольких местах из-за вторичных факторов, включая наличия проложенных труб или других коммуникаций;
  • масса ограждения и его отдельных элементов, в том чисел опорных или декоративных;
  • показатели нагрузки на столбы опорного вида;
  • характер почвы;
  • глубина промерзания грунтового слоя;
  • рельеф и ландшафтные особенности местности — сюда относят наличие склонов, неровностей и аналогичных факторов;
  • наличие близкорасположенных пластов с водой или водоемов — это будет влиять на возможность подмыва грунта, что потребует увеличения устойчивости конструкции;
  • финансовые и трудовые затраты.

В последнем случае рассчитывают целесообразность применения того или иного вида фундамента. Примером будет отсутствие необходимости в заглубленном монолитном основании при устойчивой почве и небольшой массе забора.

Особенности ленточного фундамента

Ленточный фундамент — это несущее основание, представляющее собой замкнутый контур в виде ленты из железобетона, кирпича и блочных строительных материалов. Лента возводится под несущими стенами здания, что способствует равномерному распределению нагрузки и её дальнейшей передаче в нижележащие слои грунта.

Для изготовления монолитного ленточного фундамента используются высокопрочные марки бетона

Конструкция ленточного фундамента позволяет возводить строения как из дерева и пенобетона, так и из кирпича и бетонных блоков. При возведении фундамента требуется проведение большого количества земельных и строительных работ. Несмотря на это, ленточный фундамент пользуется популярностью как со стороны дачников и владельцев загородных участков, так и в среде профессионалов.

Обустройство фундамента выполняется на заранее утрамбованной подушке из песка и гравия. После затвердевания несущая лента покрывается изоляционным материалом, который будет защищать целостность железобетонной поверхности. Если общий вес возводимого строения небольшой (до 50 тонн), то подготовкой подстилающей подушки можно пренебречь.

Конфигурация несущей ленты зависит от формы стен возводимого здания

К конкурентным преимуществам ленточного фундамента можно отнести:

  • проверенную и отточенную годами технологию. Правильно выполненное основание будет равномерно распределять оказываемую на него нагрузку без риска обрушения несущих конструкций здания;
  • прочность. Монолитная конструкция фундамента обеспечивает высокую надёжность и долговечность. При соблюдении технологии срок службы фундамента может достигать 100 лет и более;
  • универсальность. Ленточный фундамент можно использовать как для пучинистых и подвижных типов грунта, так и для суглинистых и глинистых типов почвы. Для повышения эксплуатационных качеств возможно комбинирование с вертикальными сваями и опорами.

К недостаткам можно отнести то, что возведение ленточного фундамента является весьма трудоёмким процессом, требующим вложения немалого количества финансов. В среднем стоимость несущего основания составляет 15–20% от общего бюджета, выделяемого на постройку дома.

Технология возведения фундамента предполагает, что заливка ленты будет выполнена за рабочую смену, а такой объём бетонной смеси подготовить даже при помощи бетономешалки проблематично. Из-за этого возникает необходимость закупки бетона у производителя, что также является весомой тратой.

Делаем ленточный фундамент своими руками пошаговая инструкция

Видов фундаментов для частных домов и зданий с разным назначением более чем предостаточно. Среди них пользуется популярностью ленточная конструкция. Чтобы сконструировать ленточный фундамент своими руками пошаговая инструкция, при ее соблюдении, поможет провести работы правильно. Сама технология устройства вполне понятна даже новичкам, за счет чего подобные конструкции изготовляют самостоятельно.

Такое название фундамент получил из-за внешнего вида, который представлен в роли железобетонной ленты, погруженной в земле. На данный вид фундамента, устанавливают, как внутренние, так и наружные стены строения. Его разделяют на типы по глубине:

  • низкозаглубленный фундамент, заливается на глубине от 1,5 метров;
  • высоко заглубленный, который заливается не ниже 1,4 метров.

Низкозаглубленный фундамент заливается для строений большого размера, а второй тип более подходит для небольших зданий разного назначения. Представленную основу разделяют по типу конструкции, а именно целостный и комбинированный вариант. Монолитная конструкция заливается бетоном, а сборной вид конструируется из железобетонных изделий – блоков.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.

От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.

Подготовка траншеи

Рытье траншеи производится по обычной для ленточного фундамента технологии.

Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.

Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.

Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.

Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.

Подушка под основание

Песчаная подушка необходима для коррекции дна траншеи.

Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.

Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).

Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.

Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.

Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.

Укладка блоков

Монтаж блоков производится в два приема:

  • Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
  • Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.

ВАЖНО!
Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.

Завершающие этапы работы

После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.

Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.

После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.

Список необходимых инструментов и материалов

Чтобы изготовить ленточный фундамент для дома своими руками, понадобится не только бетономешалка, но и дополнительный инструментарий:

  • элементы для разметки и контроля уровня;
  • лопата;
  • ведра для замера объема готового бетона;
  • молоток, гвозди и ножовка;
  • доска, брус и фанера;
  • арматура и болгарка для ее резки;
  • вязальная проволока;
  • щебень, песок, вода, цемент и добавки для бетона;
  • вибратор для уплотнения конструкций из бетона;
  • все средства защиты для подобных работ.

Чтобы не ломать голову как построить фундамент для дома, то лучше обратиться в строительную компанию, она предоставит экскаватор, бетонный узел, где можно заказать готовый бетон и своих специалистов, которые знают объем работы.

Как правильно заливается каркас?

После обустройства опалубки и армирующего каркаса можно приступать непосредственно к заливке бетонной смеси. Материал следует заливать по направлению от угловых зон к центральным точкам опалубки.

Подачу бетона следует осуществлять с помощью спецтехники – автомобильной бетономешалки. При ручном приготовлении материала потребуется много времени и трудовых ресурсов.

В процессе заливки цементно-песчаной смеси также рекомендуется использовать глубинные вибраторы. Применение такого оборудования позволит удалить воздушные пузыри из состава, тем самым повысить его прочность и снизить риск преждевременного разрушения.

Что нужно для самостоятельной работы?

Основная трудность при собственноручном выполнении работ заключается в том, что необходимо залить бетонную смесь за относительно короткий срок, чтобы она затвердевала более равномерно.

Поэтому замешивать материал в обычных ведрах или металлических корытах нецелесообразно, в этом случае создание фундамента затянется на несколько дней.

Целесообразно использовать бетономешалку подходящего размера, по возможности следует арендовать соответствующую спецтехнику (бетононасос).

Как выровнять фундаментное основание?

Поверхность ленточного основания после заливки должна быть идеально ровной, в противном случае возникнут трудности при дальнейшем возведении стен и появятся нежелательные перекосы. Боковые части фундамента, выступающие над землей, при правильном создании опалубки выравнивать не нужно.

В процессе выравнивания бетонной ленты необходимо с помощью водяного или лазерного уровня определить высшие и низшие точки ее поверхности. Затем по ее периметру выставляется горизонтальная опалубка (дощатая или металлическая).

Ее необходимо надежно закрепить в неподвижном положении, чтобы каркас не смещался при последующем выполнении работ.

На внутренних сторонах опалубки нужно сделать разметку и нанести горизонтальные линии, отмеренные с помощью лазерного или жидкостного уровня. Далее по размеченным линиям выполняется заполнение опалубки свежим бетоном.

Сколько времени необходимо для полного затвердевания?

Промежуток времени, на протяжении которого цементно-песчаная смесь обретает необходимый запас прочности и окончательно твердеет, определяется несколькими факторами.

Длительность процесса зависит от марки материала и процентного содержания воды в нем, которое может значительно отличаться для бетонных смесей разных классов прочности.

Также на время затвердевания влияет температура окружающей среды и влажность воздуха. При +30 °C набор прочности происходит почти в 2 раза быстрее, чем при +5 °C.

В среднем бетонная смесь затвердевает через 20-30 суток. Процесс может быть ускорен путем применения различных технологий подогрева бетона.

К металлической арматуре прикладывают определенное напряжение, при прохождении тока металл выделяет тепло и ускоряет затвердевание бетонной смеси.

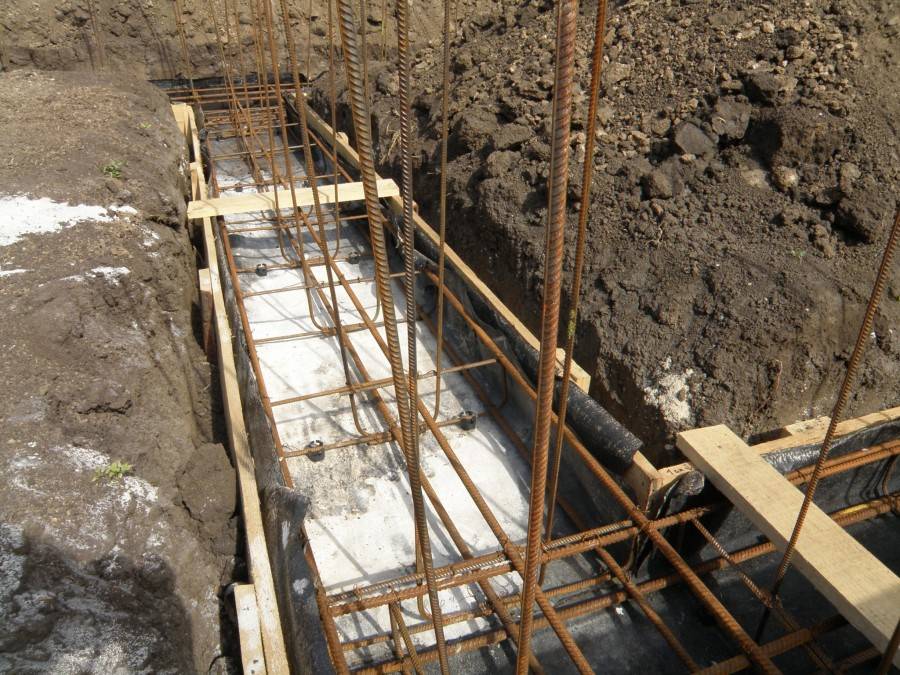

Армирование

Каркас из прутов собирают отдельно

Прочность основанию придает каркас, собранный из прутов арматуры:

  • продольные пруты ребристые с диаметром 10-14 мм;
  • поперечные – гладкие, диаметром 8-10 мм.

При создании ленточного фундамента своими руками каркас из арматурных прутов собирают отдельно, а потом только опускают его в траншею, разместив на специально подложенных под его основание камнях одинаковой высоты с гладкой поверхностью. Они обеспечивают протекание бетона под каркас.

Для скрепления отдельных элементов можно использовать пластиковые хомуты, увеличивающие производительность монтажа. Арматуру скрепляют на поверхности, собрав сооружение из двух продольных составляющих (двух верхних, двух промежуточных и двух нижних) и поперечных, расположенных на расстоянии 20 см друг от друга. Готовое сооружение опускают в траншеи, где смонтирована опалубка.

Недостатки

Если правильно выполнить расчет ленточного фундамента и соблюдать всю технологию, он прослужит долго и успешно до ста лет

Но и этот вид фундамента, несмотря на его широкую распространенность, имеет ряд недостатков.

Из них самыми значительными являются:

  • большой расход материалов, что заметно повышает себестоимость;
  • значительные объемы работ за счет того, что конструкция достаточно массивная;
  • невозможность использования на горизонтально подвижных грунтах;
  • проблематичность постройки цокольных этажей или подземных гаражей (для оснований с неглубоким заложением).

Конечно, есть и другие вида фундамента, более бюджетные и менее трудозатратные, например, столбчатый, но из-за своей простоты используется ленточное основание.

Ленточный фундамент стоит выбрать в следующих случаях:

  • когда почва отличается неравномерностью и есть возможность усадки;
  • когда в строительстве планируется применять тяжеловесные перекрытия, такие как бетонный блок или кирпич;
  • когда плотность стен постройки варьируется от 1000 до 1300 кг/м3.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

  • по глубине заложения;
  • по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

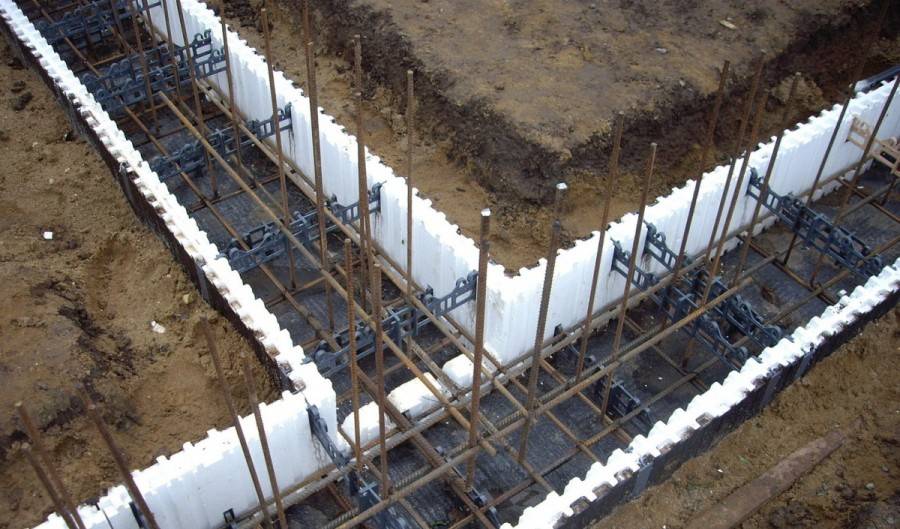

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунтаГлубина промерзания слабо пучинистого грунта полутвёрдой консистенцииГлубина заложения фундамента
до 2 метровдо 1 метра0,5 м
до 3 метровдо 1,5 метров0,75 м
более 3 метровот 1,5 до 2,5 м1 м
от 2,5 до 3,5 м1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

  • в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
  • при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
  • при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

  • в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
  • если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
  • при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Частые ошибки

Если делать ленточный фундамент своими руками, то необходимо соблюдать технологию и не допускать ошибок. Некоторые недочеты не являются критическими и легко устранимы. Другие, если вовремя их не заметить, могут привести к серьезным трудностям.

  1. После заливки бетона пропускают операцию по удалению воздуха из толщи материала. Полости значительно снижают прочность бетона и могут привести к его преждевременному разрушению;
  2. Нельзя рядом с домом рыть открытые ямы, шурфы, делать другие виды углублений. Если их размер превышает глубину залегания фундамента, то в холодное время года он станет промерзать. А основание в этом месте будет склонно к разрушению, что может вызвать проседание стены или перекос здания;
  3. Заливка без опалубки приводит к чрезмерному расходу бетонной смеси. Расходы на нее полностью перекрывают деньги, сэкономленные на опалубке;
  4. Недопустимо использование арматуры, размер которой меньше проектной. Бетонное основание не устойчиво к изгибающим напряжениям. На изгиб работает арматура, если она недостаточно прочная, то при неравномерных нагрузках фундамент может разрушиться;

Сборка каркаса из арматуры

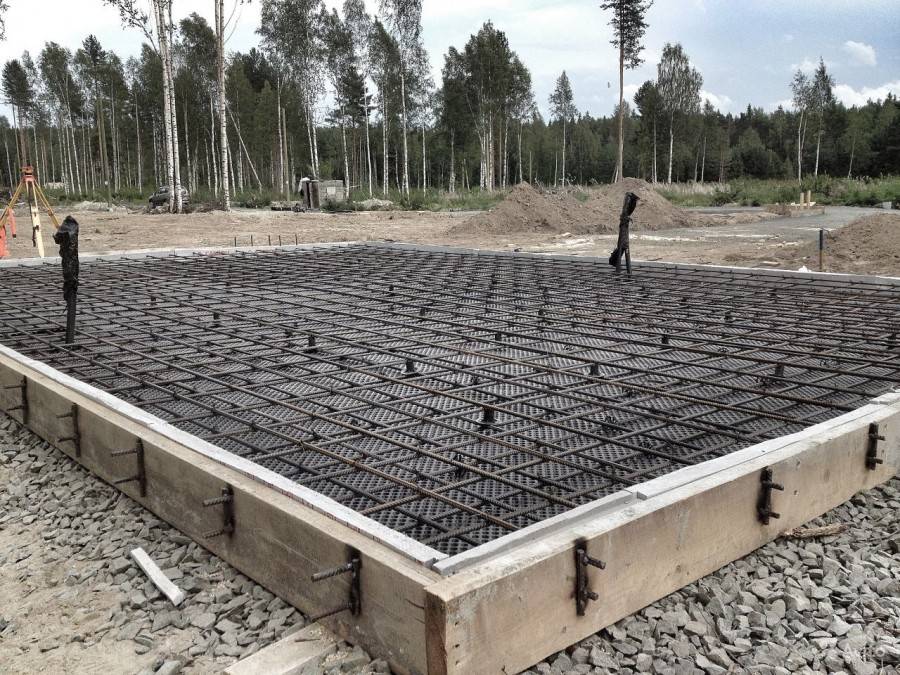

При помощи имеющейся арматуры собирается каркасная сетка, имеющая квадратные ячейки размером 30 на 40 сантиметров. Места соединения прутьев скручиваются вязальной проволокой, для лучшего затягивания предпочтительно использовать плоскогубцы.

Если имеются отверстия для опорных столбов, в них помещают также скрученные по три-четыре прута из арматуры, что придаст дополнительную прочность всей конструкции, их концы должны быть выше дна траншеи на расстояние около тридцати сантиметров.

После этого на песчаную подушку необходимо положить вдоль стенок, на расстоянии 5 сантиметров от них по два арматурных прута, на которых в дальнейшем и будет держаться сетка.

Ее вывязывают, закрепляя через каждые 30 сантиметров вертикальные пруты (сварка в данном случае недопустима, так как в последующем приведет к коррозии в местах соединения, только вязальная проволока). Вертикальные прутья арматуры должны возвышаться над уровнем земли на 25 сантиметров.

Подобный каркас собирается как непосредственно внутри вырытой траншеи, так и отдельно от нее, с последующим помещением внутрь.

После всех проведенных приготовлений по внутренней стороне опалубки отмечают уровень, до которого должна быть произведена заливка фундамента и натягивают бечевку. Необходимо отследить, чтобы ее высота находилась строго на одном уровне по всему периметру.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

пятнадцать − 3 =
