Ленточный фундамент глубина заложения

Зависимость глубины погружения ленты от типа и состава грунта

Тип грунта оказывает большое влияние на выбор глубины погружения ленты. Разные виды почв требуют собственного подхода к заглублению ленты, поскольку обладают различными сочетаниями качеств, показателей плотности, рыхлости, способности пропускать или задерживать воду и т.д.

Рассмотрим наиболее характерные типы грунтов:

  • Скалистые. Прочные, надежные слои, практически не требующие погружения ленты.
  • Крупнообломочные. В этот тип входят галечные, гравийные и хрящеватые типы почв, состоящих из обломков горных пород и гравия. Рекомендованный уровень заглубления — 0,5 м.
  • Песчаные. Существует три типа — крупные, средние и пылеватые пески. Первые и вторые нуждаются в заглублении на 0,4-0,7 м, третьи считаются непригодными для строительства фундаментов из-за чрезмерно низкой несущей способности и требуют использования дополнительных опорных элементов (свай).
  • Глинистые почвы. Отличаются высоким уровнем морозного пучения, поэтому требуют погружения на всю глубину промерзания грунта.
  • Содержащие органические примеси. К ним относятся ил и торф. Эти грунты не подходят для устройства ленточного фундамента.

На практике состав грунта редко бывает однородным. Чаще всего встречаются слоистые структуры с наличием нескольких типов, поэтому выбор глубины погружения надо производить по сочетанию условий.

ВАЖНО!
Для условий вечной мерзлоты правила строительства ленточных оснований регламентируются СНиП 2.02.04-88, которые имеют существенное отличие от нормативов, действующих для других климатических зон.

Определение типа грунта можно произвести самостоятельно. Для этого надо скатать из щепотки почвы шарик между ладонями, немного сжать его и посмотреть на результат. Если шарик не получился совсем — это песок.

Шарик, рассыпавшийся на мелкие части при сдавливании, указывает на супесчаный грунт. Трещины при сдавливании образуются на суглинке, а ровный и пластичный шарик, легко изменяющий форму без разрушений может получиться только из глины.

Мелкозаглубленные фундаменты

Этот тип фундамента подходит для применения в следующих случаях:

  • строительство легкого дома без подвала или цоколя;
  • высокий уровень расположения грунтовых вод (но более 1 метра от поверхности земли);
  • достаточно хорошие прочностные характеристики грунта основания.

Схема утепленного мелкозаглубленного ленточного фундамента

При строительстве такого основания не придется глубоко копать землю, что позволяет снизить трудовые и временные затраты. Минимальная глубина закладки мелкозаглубленного фундамента при условно непучинистых грунтах (песчаный, крупнообломочный) может быть следующая:

  • при глубине промерзания до 3 м — 0,5 м;
  • до 3 м — 0,75 м;
  • более 3 м — 1,0 м.

Для предотвращения повреждений конструкции силами морозного пучения и водой, необходимо провести следующие мероприятия:

  1. Гидроизоляция. Как и любой другой фундамент, мелкозаглубленный требует надежной защиты от влаги. Отмостка защищает конструкцию от дождевой и талой воды. На вертикальную часть фундамента по всей высоте наносится битумная мастика или наклеиваются рулонные гидроизоляционные материалы (линокром, гидроизол).
  2. Утепление фундамента по высоте и устройство теплой отмостки. В качестве теплоизоляционного материала можно применять экструдированный пенополистирол (пеноплекс). Толщина утеплителя подбирается теплотехническим расчетом. Для большинства регионов страны потребуется уложить 100 мм пеноплекса. В качестве теплоизоляции нельзя применять минеральную вату. Утеплитель укладывают снаружи по всей высоте и под бетонную или асфальтовую отмостку.
  3. Песчаная подушка. Она предотвращает появление морозного пучения. Укладывается из песка средней или крупной фракции с послойным уплотнением. Толщина подушки зависит от фактических прочностных характеристик грунта, в среднем составляет 30-50 см.
  4. Отвод грунтовых и дождевых вод от конструкции. Эту функцию берут на себя дренаж и ливневая канализация. Даже при достаточно низком уровне расположения грунтовых вод эти мероприятия необходимы, поскольку в период дождей или таяния снега, почва сильно насыщена влагой. Если допустить одновременное воздействие воды и низких температур на фундамент, последствия могут быть необратимы. Наиболее распространенный тип дренажа — пристенный. Труба с отверстиями укладывается в слой гравия, обернутого геотекстилем. Максимальное расстояние от дренажной трубы до фундамента — 1 метр. Глубина заложения — на 30-50 см ниже подошвы фундамента.

В случае мелкозаглубленных фундаментных плит современным решением станет утепленная шведская плита (УШП). Это основание, которое размещает в себе систему теплых полов и некоторые инженерные коммуникации. Для изготовления используется несъемная опалубка из пенополистирола, которая в последствии играет роль утеплителя.

Глубина заложения для фундамента — один из решающих факторов, влияющих на долговечность и надежность фундамента

Важно учитывать все требования, а при невозможности их выполнения провести необходимые мероприятия по защите конструкции

Хорошая реклама

Рекомендации для разных типов фундаментов

Для строительства в частном секторе жилых домов чаще применяется 3 типа оснований:

  • ленточный;
  • плитный;
  • столбчатый.

Столбчатый по затратам более дешевый, после него по стоимости идет ленточный, а далее – плитный.

Возводя ленточное основание, следует помнить, что на него будет приходиться вся нагрузка, создаваемая стенами и крышей дома

Поэтому важно правильно заглубить его, основываясь на расчетах промерзания почвы, степени залегания подземных вод и тип слоев почвы. Лучше такой тип закладывать на почвах с минимальной пучинистостью и при глубоком нахождении подземных рек, ручьев

Чем ближе грунтовые воды находятся к уровню промерзания земли, тем будет сильнее ее пучинистость, а значит, вероятность разрушения такой конструкции больше, чем при других условиях.

Заглублять рекомендовано по нормам при почвах с минимальной пучинистостью до 0,5 м, на суглинках, глинистых или пучинистых от 0,75 до 1 м.

Столбчатое основание возводят, когда не планируется строение подвальных помещений, при высокой вероятности осадки грунта, в случаях, если присутствует сильное морозное пучение (применяют тип мелкозаглубленного или незаглубленного основания). Обычно, если планируется постройка небольшого здания, опоры устанавливаются по углам.

Если постройка имеет большую площадь, то устанавливаются дополнительные опоры или ростверк. Такая конструкция позволяет более равномерно распределить нагрузки на всё основание.

Не рекомендовано использовать эту технологию строительства, когда есть угроза горизонтальной подвижности почвы, нельзя строить тяжелые здания на слабонесущих породах, если рельеф обусловлен резкими перепадами высот.

Плитные конструкции имеют лучшие показатели долговечности, прочности, надежности, но по стоимости могут выходить более 30% от строительства всего дома. Такой тип имеет несколько преимуществ:

  • во-первых, равномерная нагрузка;
  • во-вторых, возможность строить из тяжелых материалов (кирпичей, блоков);
  • в-третьих, не нужно учитывать уровень промерзания грунта.

Плитные опоры не следует возводить на слабых слоях.

Ключевые моменты

  • Фундамент должен иметь опорой грунт, обеспечивающий достаточную несущую способность;
  • В некоторых типах грунта (например, глинистом), фундамент должен разделять слои, где вероятны сезонные движения, побуждаемые влажностью и другими причинами. А также «прорезать» те слои грунта, которые движутся при замерзании;
  • Ленточный фундамент нельзя опирать на почвы, несущая способность которых утрачивается с увеличением влажности грунта.

Причин от чего зависит глубина ленты, несколько. Есть вероятность, что после выполнения расчётов, от «ленточки» придётся отказаться, в пользу другой конструкции, например плиты. Для компетентного расчёта, вначале надо знать структуру грунта, показатель уровня внутрипочвенных вод и глубину промерзания. Без этого, никуда.

Если на участке однородная почва, это уже хорошо. Значит, фундамент будет равномерно осаживаться и не треснет.

От теории к практике

Ранее вы имели возможность ознакомиться с перечнем факторов, принимаемых во внимание в процессе проектирования фундамента, а также получили теоретическое представление об основных расчетных мероприятиях на этапе планирования основания. Теперь вам предлагается узнать, как проводится определение оптимальной глубины заложения на практике

На что обращаем внимание?

Ранее приводился довольно обширный перечень факторов, определяющих оптимальную глубину заложения фундамента

На практике застройщики обращают внимание лишь на некоторые из них. Об этом в таблице

Таблица. Факторы, определяющие глубину заложения

ФакторыПояснения

Инженерно-геологические

В ходе изучения инженерно-геологических условий определяется слой грунта, способный взять на себя функции естественного несущего основания для опорной конструкции. На практике при определении глубины заложения придерживаются нижеперечисленных правил: — глубина заложения – от 50-70 см; — заглубление опорной конструкции в естественный несущий слой – от 10-20 см; — по возможности опорное основание закладывается ниже по отношению к грунтовым водам. Соблюдая это правило, застройщик избавляет себя от необходимости сооружения водоотлива. При этом будут отсутствовать нарушения природной структуры почвы. Если возможность заглубиться ниже уровня грунтовых вод ввиду каких-либо обстоятельств отсутствует, прибегают к обустройству водоотлива, шпунтованного крепления стенок ямы, в результате чего величина суммарных затрат на проведение необходимых земляных работ существенно возрастает.

Климатические

Среди значимых климатических факторов, имеющих наибольшее значение при установлении глубины заложения опорных конструкций различного назначения, выделяют, во-первых, глубину промерзания почвы на участке, во-вторых, особенности оттаивания грунта, связанные, прежде всего, с уровнем прохождения подземных вод. Некоторые типы грунтов в процессе промерзания поддаются пучению, т.е. увеличивают свой объем. В подобных условиях фундамент строения должен быть заложен строго ниже точки глубины промерзания. К появлению упомянутого морозного пучения приводит преимущественно перемещение влаги, содержащейся в нижележащих грунтовых слоях, к фронту промерзания. Ввиду этого, большое значение при определении оптимальной глубины обустройства опорной конструкции должно уделяться показателю уровня прохождения подземных вод в холодный период года. К категории пучинистых относятся пылевато-глинистые грунты и разновидности грунтов, состоящие из мелкого и пылеватого песка. При выполнении строительных работ на таких почвах, глубину обустройства опоры определяют по показателю уровня промерзания, если подземные воды проходят менее чем на 200 см ниже точки промерзания.

Конструктивные

Среди значимых конструктивных особенностей возводящегося строения, влияющих на итоговое значение глубины заложения основания, выделяют: — наличие цокольных/подвальных помещений и их габариты; — наличие приямков и их размерные характеристики; — наличие и габариты опорных конструкций для различного оборудования, к примеру, банной печи; — наличие подземных коммуникаций и их габаритные характеристики; — характер нагрузок, поступающих на опорную конструкцию, и их величину. Как правило, при наличии подземных помещений опорные конструкции заглубляют на 50 см ниже пола таковых. В случае обустройства столбчатой опорной конструкции, упомянутый показатель может увеличиваться до 150 см.

Как рассчитать, на сколько заглублять?

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:

  1. Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
  2. Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
  3. Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
  4. Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.

Для расчета подземной части ленты нужно знать:

  • глубину промерзания (Dfn);
  • поправочный коэффициент, который учитывает тепловой режим в доме (K).

Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.

Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):

ГородЛиния промерзания, мГородЛиния промерзания, м
Архангельск1,75Москва1,30
Владивосток1,80Нижний Новгород1,55
Екатеринбург1,90Орел1,30
Казань1,75Рязань1,30
Красноярск2,00Санкт-Петербург1,20
Курск1,30Челябинск2,15

Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:

Температура в здании, оСПоправочный коэффициент K
пол по грунтупол на лагахутепленное цокольное перекрытиеподвал
0,901,001,000,80
50,800,901,000,70
100,700,800,900,60
150,600,700,800,50
20 и выше0,500,600,700,4

Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).

В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.

Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.

Глубина фундамента для одно и двухэтажного дома

При выборе глубины заложения фундамента, прежде всего, следует опираться на нормативные значения глубины промерзания грунта для региона, в котором планируется строительство. Эти данные измерены и известны. Для примера, ниже в таблицы представлены значения промерзания для некоторых регионов Российской Федерации.

Далее нужно оценивать тип почвы на участке и конструктивные особенности дома. Если грунты на участке непучинистые, а постройка легкая и имеет один этаж, то рекомендуется в таких случаях использовать обычный мелкозаглубленный ленточный фундамент.

Данное основание по своей глубине не превышает 60 сантиметров. Такая конструкция немного похожа на плавающую несущую систему. Она залегает под подошвой почвы и нивелирует неблагоприятное разрывное воздействие грунта на дом. Стоит отметить, что 60 сантиметров – это минимальная глубина заложения фундамента. Но при этом британские нормы в некоторых случаях ее снижают до 45 сантиметров в зависимости от имеющихся условий.

Ниже в таблице приведены примерные высоты мелкозаглубленной ленты в зависимости от величины промерзания грунта.

Также существует заглубленный тип фундамента. Его основное отличие – это залегание ниже нормативной глубины промерзания грунта. То есть высота такого основания, расположенного в земле, нередко превышает 1-1,2 метра. Именно поэтому его используют зачастую для строительства домов из газобетона, кирпича или шлакоблоков.

Таким образом, глубина фундамента для одноэтажного дома на непучинистых грунтах составляет всего лишь 0,5-1 м. Если почва имеет смешанный состав, основание увеличивают до 0,8-1,3 м. На пучинистых грунтах фундамент должен быть не менее 1,3-1,8 м.

В свою очередь, глубина фундамента для двухэтажного дома рассчитывается таким же образом, как и для других строений. В зависимости от грунта и материала строительства дома, она может быть в среднем от 1 до 2,5 м.

Вопрос о том, как определить глубину промерзания грунта, является весьма актуальным для России, как в связи с наличием разнообразных климатических регионов, так и в связи обширной территорией

Именно поэтому на это стоит обратить тщательное внимание

Для определения используется математическая формула: d(f) = k(h) x d(fn), где:

  • d(f) – это нормативная глубина промерзания грунта;
  • k(h) – коэффициент, зависящий от теплового режима проектируемого здания (таблица 1 в СНиП 2.02.01-83);
  • d(fn) – нормативная глубина промерзания грунта в данной области.

Расчет заглубления ленты

На следующем этапе нужно разобраться, как все вышеприведенные факторы влияют на выбор типа фундамента. Их, как вы помните, всего три.

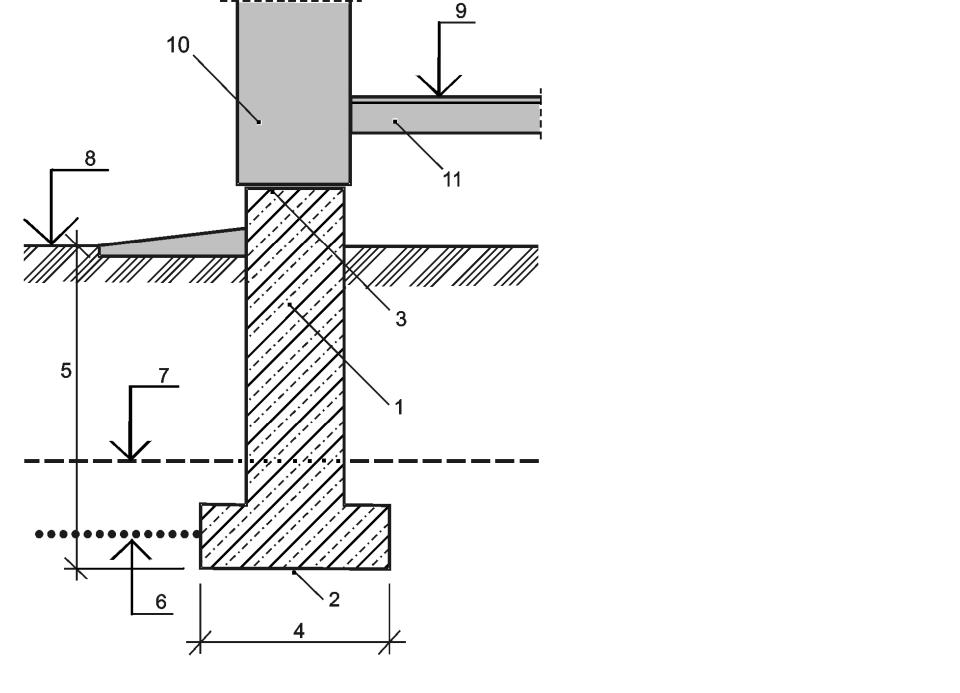

Ленточный фундамент. Виды по глубине заложения.

Незаглубленный

Этот тип фундаментной ленты не способен выдерживать большие весовые нагрузки и поэтому применяется очень редко. Он полностью находится на поверхности грунта, а заглублена только песчано-гравийная подушка. Поэтому понятие глубины заложения к этому типу фундаментов можно применять только условно. Главное достоинство такой конструкции заключается в том, что на боковые бетонные стенки не действует сила пучения.

Незаглубленное фундаментное основание может монтироваться только на плотных устойчивых грунтах. Для его устройства снимается верхний слой грунта на глубину 30-40 см. После этого в траншею насыпается смесь песка с гравием и хорошо утрамбовывается с проливанием водой. Устанавливается опалубка, собирается арматурный каркас и заливается бетонная смесь. Высота фундамента, а точнее цоколя – 50-60 см, ширина 30-40 см. Следовательно, ширина подушки должна быть 40-50 см.

Мелкозаглубленный

Фундамент мелкого заложения воспринимает нагрузки от пучения и при этом не так надежен, как заглубленный. Он делается выше точки промерзания грунта. Поэтому величина его заглубления зависит от таких факторов как тип грунта, глубина промерзания и уровень грунтовых вод. Где взять эти данные, было указано выше. Таблицы зависимостей глубины заложения мелкозаглубленного ленточного фундамента приведены в СНИП 2.02.01-83 и выше по тексту статьи.

Если уровень грунтовых вод ниже ГП, от процесса пучения обычно не бывает. Исключением является наличие слоя глины, которая может задерживать и накапливать дождевые и талые воды. В любом случае, даже для одноэтажного дома здесь действует правило – глубина заложения ленты должна быть не менее половины положения точки промерзания. И если в вашем населенном пункте ГП находится на отметке 1,8 м, то фундамент следует заглубить на 0,9 м.

Заглубленный

Это самый надежный тип ленточного фундамента. Глубина его заложения на 100-300 мм ниже точки промерзания. Главное условие его строительства заключается в том, что лента должна опираться на плотные слои грунта. При заболоченности или торфяников придется копать траншею ниже этих слоев. После этого обязательно засыпать и утрамбовать песчано-гравийную подушку и после этого ставить опалубку. Технология устройства этого типа фундамента описана в этой статье.

Можно ли уменьшить глубину заложения

Часто бывает так, что выполненные расчеты показывают необходимость больших размеров и расходы на возведение ленты становятся слишком значительными. Особенно, если рассчитывается глубина ленточного фундамента для двухэтажного дома. Тогда сразу возникает вопрос, как уменьшить габаритные размеры фундаментной конструкции.

Существует три варианта:

  • уменьшить ГП;
  • понижение УГВ;
  • устройство буферной подушки.

Изменить климат невозможно, но, используя утеплитель, можно уменьшить глубину промерзания грунта. Для этого внешняя стена ленты покрывается пенополистирольными плитами. Также утеплитель нужно уложить под отмостку на всю ее ширину. В результате ГП уменьшится и фундамент можно сделать мельче.

Отвод грунтовых вод ниже ГП осуществляется путем укладки эффективной дренажной системы. Она должна быть смонтирована ниже глубины промерзания грунта. Это большие объемы земляных работ, много материалов и устройство колодцев, но эффект будет отличным.

При большом слое пучинистых или заболоченных грунтов, фундамент придется закладывать глубоко. Чтобы избежать этого, неустойчивый грунт нужно просто заменить насыпными материалами. Для этого с наружной стороны ленты выкапывают траншею шириной около метра и засыпают ее песком с гравием. Подушка под фундаментом так же остается обязательной.

Подушка под ленточный фундамент.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Глубина заложения ленточного фундамента

Исходя из климатических условий региона, свойств почвы на строительной площадке, глубина заложения ленточного фундамента может существенно меняться. Если значительное заглубление ленты выполнено безосновательно, отсутствуют необходимые конструктивные решения, — боковые воздействия грунта, скорее всего, разрушат монолит.

Влияние геологических и климатических характеристик

На объем работ по устройству добротного основания влияют:

  • Склонность грунта к пучению;
  • Уровень грунтовых вод;
  • Глубина промерзания.

Выполнить достаточное заглубление можно, пользуясь СНиП 2.02.01-83. Рекомендации по величине:

  • Если уровень грунтовых вод (УГВ) ниже глубины промерзания (ГП), то для глины и суглинка отметка низа основания равна половине ГП. В остальных типах грунта – не зависит;
  • Если УГВ выше ГП, то, кроме гравелистых, скалистых песков, – не ниже ГП.

Заглубленный ленточный фундамент

Расчетный показатель промерзания в разных регионах колеблется от 1 до 3,1 м. Соответственно, здание опирают на разной отметке от 0,6 до 1,5 м. Для легких зданий (деревянных, пенобетонных, малых кирпичных) на слабо-пучинистых грунтах она составит 0,5-0,7 м.

Практика показывает, что, среднестатистически, частные строители закладывают начало на 0,9 м, опытные застройщики используют отметки 1,1 м (на сильные морозы). В расчете применяют коэффициент 1,1.

Заглубленный ленточный фундамент выбирают для зданий большим весом, ветровой и снеговой нагрузкой. Заглубление делают ниже ГП на 0,2-0,3 м. Если грунтовые воды расположены близко к нижней границе основания, нельзя для него в качестве строительного материала использовать кирпич.

Сруб, каркасный дом без погреба, потребуют мелкозаглубленный вариант (0,5 м). Структура древесных материалов достаточно устойчива к небольшим деформациям, вызываемыми движениями подошвы. К строительству из кирпича, шлакоблока, следует подходить на проведении более точного расчета. Посмотрите видео, как сделать мелкозаглубленный фундамент своими руками.

Особенности ленточного фундамента

Ленточный фундамент — это несущее основание, представляющее собой замкнутый контур в виде ленты из железобетона, кирпича и блочных строительных материалов. Лента возводится под несущими стенами здания, что способствует равномерному распределению нагрузки и её дальнейшей передаче в нижележащие слои грунта.

Для изготовления монолитного ленточного фундамента используются высокопрочные марки бетона

Конструкция ленточного фундамента позволяет возводить строения как из дерева и пенобетона, так и из кирпича и бетонных блоков. При возведении фундамента требуется проведение большого количества земельных и строительных работ. Несмотря на это, ленточный фундамент пользуется популярностью как со стороны дачников и владельцев загородных участков, так и в среде профессионалов.

Обустройство фундамента выполняется на заранее утрамбованной подушке из песка и гравия. После затвердевания несущая лента покрывается изоляционным материалом, который будет защищать целостность железобетонной поверхности. Если общий вес возводимого строения небольшой (до 50 тонн), то подготовкой подстилающей подушки можно пренебречь.

Конфигурация несущей ленты зависит от формы стен возводимого здания

К конкурентным преимуществам ленточного фундамента можно отнести:

  • проверенную и отточенную годами технологию. Правильно выполненное основание будет равномерно распределять оказываемую на него нагрузку без риска обрушения несущих конструкций здания;
  • прочность. Монолитная конструкция фундамента обеспечивает высокую надёжность и долговечность. При соблюдении технологии срок службы фундамента может достигать 100 лет и более;
  • универсальность. Ленточный фундамент можно использовать как для пучинистых и подвижных типов грунта, так и для суглинистых и глинистых типов почвы. Для повышения эксплуатационных качеств возможно комбинирование с вертикальными сваями и опорами.

К недостаткам можно отнести то, что возведение ленточного фундамента является весьма трудоёмким процессом, требующим вложения немалого количества финансов. В среднем стоимость несущего основания составляет 15–20% от общего бюджета, выделяемого на постройку дома.

Технология возведения фундамента предполагает, что заливка ленты будет выполнена за рабочую смену, а такой объём бетонной смеси подготовить даже при помощи бетономешалки проблематично. Из-за этого возникает необходимость закупки бетона у производителя, что также является весомой тратой.

Значения необходимые для расчета

Для того чтобы выполнить расчет глубины заложения подошвы фундамента необходимы следующие показатели:

  • тип почвенного слоя;
  • расстояние до грунтовых вод во время воздействия отрицательных температур.

В таблице представлены рекомендуемые профессионалами уровни заложения фундаментов в зависимости от этих двух факторов.

Тип грунта

Расстояние до грунтовых вод, когда почвы промерзают

Глубина заложения одно- и двухэтажных построек

Крупнообломочные, полускальные и скальные

Любое

Не зависит от промерзания грунта

Крупные и средние пески

Любое

Не зависит от уровня промерзания грунта, но не менее 50 см

Пылеватые и мелкие пески

Более 2 метров ниже точки замерзания

Более 2 метров ниже точки замерзания

Различные супеси

Превышает расчет глубины промерзания меньше чем на 2 метра

¾ и более расчетной границы замерзания почвы, но не меньше 70 см

Глины и суглинистые почвы

Меньше расчетной границы промерзания

Не меньше рассчитанного уровня промерзания

С учетом всех выше перечисленных факторов, а также зная, какой грунт на участке и его расчетное сопротивление (эти данные представлены в таблице), можно приступить к выбору типа будущего основания.

Виды грунтов

Нагружение почвы (кПа)

кгс/см2

Крупнообломочные, скалистые и полускалистые

500-600

5-6

Крупные и гравелистые пески

350-450

3,5-4,5

Средней крупности пески

250-350

2,5-3,5

Пылеватые плотные и мелкие пески

200-300

2-3

Песчаные средней плотности

100-200

1-2

Пластичные и твердые супеси

200-300

2-3

Пластичные и твердые суглинки

100-300

1-3

Твердые глины

300-600

3-6

Пластичные глины

100-300

1-3

Как правильно выбрать уровень заложения?

Сегодня в строительстве используется множество разнообразных видов и типов фундаментов, однако, наибольшее распространение получили ленточный и столбчатый. Они могут выстраиваться из различных материалов, начиная от деревянных опор и заканчивая дорогостоящими монолитными заглубленными ленточными конструкциями.

Для столбчатого основания

Определение глубины заложения столбчатого фундамента зависит, прежде всего, от того, насколько глубоко промораживается почва на участке. Большинство специалистов придерживаются мнения, что достаточно заглубить основание на 15-20 см ниже расчетной точки промерзания почвы. Максимальный уровень, на который промерзает почва в различных российских регионах, указана в таблице:

Города, представляющие регионы:

Средняя величина промерзания грунта в сантиметрах

Салехард, Сургут, Воркута, Нижневартовск

240

Новосибирск, Омск

220

Тобольск, Петропавловск-Камчатский

210

Кустанай, Курган

200

Пермь, Екатеринбург, Челябинск

190

Актюбинск, Уфа, Сыктывкар, Оренбург

180

Ижевск, Казань, Киров, Ульяновск

170

Уральск, Самара

160

Кострома, Вологда, Пенза, Саратов

150

Москва, Ярославль, Тула, Санкт-Петербург, Тверь

140

Смоленск, Курск, Волгоград

120

Астрахань, Псков

110

Калининград, Белгород, Курск

100

Южно-Сахалинск, Ростов-на-Дону

90

Краснодар

80

Ставрополь, Нальчик

60

Для ленточного

Ленточный фундамент мелкого заложения это непрерывная полоса, принимающая на себя нагрузку от расположенных выше стен и перераспределяющая ее на поверхность почвы. Этот тип основания выстраивается на плотном материковом грунте, с предварительно уложенной и утрамбованной песчаной подушкой.

Несущую конструкцию подобного типа можно устанавливать или под уровнем промерзания почвы, границу которого можно уточнить в таблице, либо выстраивать не более чем на толщину растительного слоя. Таким образом, если нельзя возвести основание непосредственно на растительном слое, то его нужно снять и установить на тот уровень, который возможен. Смысла заложения фундамента на большую глубину нет, так как устранить все виды силы морозного пучения, без применения специальных технологий не получится.

Для оснований, погруженных в почву, опалубкой служит сам грунт. Если основание не заглублено в землю, то при его строительстве необходимо сооружение опалубки.

https://youtube.com/watch?v=hRD5xuu8Cyk

Виды фундамента по заглублению

В зависимости от расстояния заложения фундамента различают три типа:

  • незаглубленные;
  • мелкозаглубленные;
  • заглубленные фундаменты.

Незаглубленный фундамент больше подходит для пучинистых грунтов или со слабой просадкой и для постройки невысоких, одноэтажных зданий из легких материалов. Также его можно применить для работ с тяжелыми стройматериалами, на каменистых, скальных породах. Наиболее оптимально в таком случае применять ленточный, столбчатый или решетчатый тип основания.

Мелкозаглубленный можно применять и на пучинистых грунтах, но при этим важно сделать хорошую и правильную подушку, такой тип выйдет дешевле заглубленного и он имеет еще одно преимущество — возможность сформировать небольшой подвал при условии глубокого залегания подземных вод. Но его выбирают преимущественно тогда, когда строят из легких материалов, невысокие здания при твердом, устойчивом грунте и часто для сооружений без подвальных помещений

Заглубленный, как правило, применяется при постройке больших, тяжелых зданий в несколько этажей, и если по проекту имеются подвальные помещения, цокольный этаж, подземный паркинг. Его целесообразно использовать при строительстве на чрезмерно, сильно и средне пучинистых почвах, а также при близком залегании подземных вод. Чаще всего строители применяют ленточный тип основания при заглубленном типе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

11 − три =

Adblock
detector
