Кран для бака в баню

Бак на дымоход: особенности, преимущества и недостатки

Бак подобной конструкции называют «самоварным». Он представляет собой часть дымохода. Бак ставится вокруг трубы, поэтому, пока работает печь, вода плавно нагревается в емкости. Такое расположение очень удобно и экономично.

Главным достоинством наличия бака на печи является то, что в этом случае не будет тратиться дополнительная электроэнергия, следовательно, и деньги, т. к. использование бойлера ощутимо увеличивает эти расходы.

Выводимый через дымоход воздух может достигать температуры около 500°С, поэтому водяной бак на дымоходе обеспечит максимально быстрый нагрев воды, а т. к. воздействие горячего воздуха не прекращается во время всего использования парной, жидкость не будет остывать.

Для установки такого бака не требуется использование специальных элементов: теплообменника, ТЭНа, насосов и т. д. Это упрощает его монтаж, а также снижает стоимость емкости и ее установки.

Несложно сделать бак и своими руками. Для этого можно использовать бесшовную трубу. Вам нужно будет лишь сделать дно и крышку емкости и приварить их. Другие виды баков считаются более сложными в реализации.

Если у вас большая баня, вы планируете париться большой компанией, то лучший вариант – это именно бак на трубе для бани. В отличие от других видов емкостей, он может иметь любые объемы, в том числе и большие, т. к. нагревающий элемент можно использовать на всю длину дымохода.

Несмотря на все достоинства, бак имеет и недостатки. В частности к ним относят то, что его неудобно заполнять, т. к. приходится подниматься к верху дымохода. Но этот вопрос можно решить, если сделать емкость таким образом, чтобы ее верхняя часть выходила на чердак, нужно подвезти к ней кран, и проблема исчезнет.

Считается, что из такого бака неудобно и черпать воду, но эту сложность можно элементарно убрать: установите внизу емкости кран.

Бак на трубу: какой материал выбрать?

В настоящий момент баки для печи в баню делают из следующих материалов:

  • чугуна;
  • эмали;
  • нержавеющей стали.

Чугунный бак – это самый старинный вариант. Он отличается высокой прочностью, устойчивостью к перепадам температуры и механическим воздействиям. Преимуществом чугуна является и то, что он отлично сохраняет тепло. Но этот вариант не лишен и недостатков. В частности, бак из чугуна найти достаточно сложно, т. к. в магазинах такой товар представлен нечасто. Если вы даже подберете вариант, то цена его будет достаточно высокой. Чугун – это тяжелый материал, поэтому из него получается массивная емкость, что затрудняет ее использование.

Эмалированный бак – наименее популярный вариант. Он выглядит аккуратно и эстетично, хорошо выдерживает воздействия влаги и высоких температур. Но если на эмали появится даже малейшая трещина, то его придется менять, поэтому надежной такую емкость назвать нельзя.

Бак из нержавеющей стали для бани – наиболее оптимальный вариант. Он имеет отличную теплопроводность, не деформируется даже в экстремальных условиях, прекрасно выдерживает воздействия влаги, высоких и низких температур. Емкость имеет небольшой вес, она проста в уходе. Найти такой вариант в магазине не составит труда, выбор баков из нержавейки огромный. Их также несложно сделать своими руками.

Бронзовая модель

Краны бронзовые для бани управляются при помощи вентилей, шпинделей, дисков и пробок. Отсюда и их классификация. Также они различаются по типу головки смесителя. Корпуса создаются из металла с двухсторонней резьбой и подводящей трубой. Кроме заменяемого элемента арматуры с головкой, в кране есть нос, определяющий направленность водяной струи. Вентильные краны имеют головку с внешней нарезкой и внутренней, благодаря внешней резьбе можно смонтировать головку крана, с помощью внутренней – обеспечить передвижение штока, зафиксированного на регулирующимся участке по спирали. В итоге таких манипуляций клапан, зафиксировав внизу шток, может контролировать положение седла, то есть отверстия для потока жидкости.

С наружной стороны штоком можно управлять с помощью обычной рукоятки. Для прочности седло оборудуют с помощью прокладки, конструкции, обеспечивающей прилегание смесителя к седлу. Для прекращения потока воды корпус головки уплотняется при помощи специальной набивки и крепко сжимается втулкой с той стороны, где находится рукоятка устройства.

Как правильно установить и подключить бак

В зависимости от условий в бане, схемы подключения емкости могут быть разными. К примеру, если в моечную проведен водопровод,  т.е. вода будет подаваться под постоянным давлением, то нужна закрытая система водоснабжения.

На фото – пример монтажа бака в моечной

В таком случае идеальным вариантом является печь со змеевиком внутри, который подключается к баку. Можно, конечно, реализовать и другой способ – подвесить емкость на саму печь. Для этого подойдет самая простая конструкция бака на 50-120 литров, которую можно сварить самостоятельно, в таком случае цена на изделие будет формироваться исключительно стоимостью материала.

Если подключение было выполнено верно, то схема нагрева воды выглядит следующим образом – вода подогревается в регистре и по закону физики поднимается вверх. Там она постепенно остывает и вновь опускается в регистр. Таким образом, получается естественная циркуляция.

Инструкция по подключению выглядит следующим образом:

  • Емкость устанавливается в парилке бани под потолками и подключается к змеевику при помощи труб.
  • Для нормальной циркуляции верхний отвод бака необходимо соединить с верхним отводом змеевика, а нижний подсоединить к отводу снизу. Таким образом, отвод горячей воды происходит сверху, а холодная вода будет идти снизу.
  • При входе холодной воды монтируются обратный и предохранительные клапана, последний еще называют взрывником.
  • Затем задается пороговое давление согласно инструкции бака-накопителя, при котором срабатывает предохранительный клапан.

Работать данная система будет следующим образом так:

  • Заполненный бак греется через змеевик и при спуске горячей воды он автоматически станет заполняться через подвод холодной.
  • Если горячая вода не будет использоваться, то по мере нагревания давление в баке будет расти. При достижении критической точки сработает взрывник и выпустит давление.

Особенности конусных пробок

Работает пробковый кран вообще элементарно, потому и наиболее желателен для включения в схему водопровода в бане. Создан он на основе древней самоварной конструкции. Функцию шпинделя выполняет конусообразная пробка с горизонтальным отверстием для тока воды. Развернули ручку крана так, чтобы отверстие пробки совпало с патрубками, вода потекла в полную силу. Вернули ручку на место, струя не течет. Ремонтируют пробковый кран путем подтягивания натяжной гайки. Не помогло, покупают новую конусную пробку.

Согласно требованиям ГОСТа 6127—52:

  • корпус банного крана должен быть выполнен из чугуна;
  • детали рабочего узла из стальных сплавов, ковкого чугуна или бронзы;
  • ручка из древесины или пластмассы, чтобы не нагревалась в жарких банных условиях.

Типоразмеры банных кранов рассчитаны на подключение к трубам 20 мм и 25 мм, что в дюймах будет соответственно 3/4 дюйма и 1 дюйм.

Вентильные краны и их особенности

Вентильные краны (другое название – краны с выдвижным шпинделем) устроены достаточно просто – головка, имеющая внешнюю и внутреннюю нарезку, может выкручиваться и закручиваться. Внешняя резьба позволяет монтировать головку в кран, а внутренняя обеспечивает перемещение штока, на котором закреплен клапан, по спиральной траектории.

В результате подобных манипуляций клапан, жестко закрепленный на нижнем краю штока, открывает и закрывает седло – отверстие для прохождения воды. Снаружи шток управляется привычной рукояткой.

Для надежности седло оборудуется прокладкой – такая конструкция обеспечивает максимально плотное прилегание рабочего элемента крана к седлу. Чтобы вода не проходила через кран, находящийся в закрытом положении, корпус головки заполняется специальной набивкой. Уплотнитель крепко прижимается втулкой, расположенной со стороны рукоятки крана.

Среди наиболее распространенных проблем, связанных с вентильными кранами, выделяются следующие:

  • Износ прокладок, в результате чего вода начинает активно просачиваться через неплотно закрытое отверстие, а сам водопровод становится очень дребезжащим;
  • Износ сальниковых набивок, который определяется по протеканию воды в зазоре между втулкой и шпинделем;
  • Деформирование седел, из-за которого вода постоянно вытекает из крана, независимо от положения рукоятки.

Подобные неполадки достаточно неприятны, но их распространенность позволила выработать несколько простых решений, позволяющих устранить возникающие проблемы. К тому же, вентильные краны достаточно просты и надежны – безвозвратно сломать их практически невозможно даже при самостоятельном ремонте.

Процесс ремонта сводится к следующим действиям, напрямую зависящим от диагностированной ранее неполадки:

  1. Замена прокладки. Сначала из крана вынимается шток, с которого нужно снять протертую прокладку. На ее место устанавливается новая, которая по габаритам немного превосходит отверстие в гнезде. Чтобы добиться предельной герметичности, стоит перед установкой снять фаску на внешней стороне новой прокладки. Стоит также учитывать, что для холодной воды используются резиновые прокладки, а для горячей – кожаные.
  2. Замена сальниковой набивки. Перед работой нужно извлечь маховик и втулку. Когда эти операции совершены, изношенный уплотнитель устраняется, после чего новый сальник заполняется пенкой или фторопластом. Укладывать материал нужно в соответствии с направлением резьбы. Шпиндель оборачивается шпагатом или тонкой бечевой для максимальной плотности. Чтобы немного упростить работу, можно обойтись без устранения старой набивки. В любом случае, свежий материал стоит обработать маслом – это повысит сопротивляемость влаге.
  3. Ремонт деформированных седел. Первым делом кран нужно разобрать и тщательно высушить. В просушенное гнездо вставляются кружки, вырезанные из наждачной бумаги. Далее нужно при помощи штока прокрутить во всех направлениях бумагу, чтобы поверхность стала притертой.

Простота вентильных кранов – это важное преимущество, которое высоко оценивается любителями, ведь устанавливать и ремонтировать подобную систему очень легко. Единственная сложность, с которой можно столкнуться при использовании подобных механизмов – повреждение резьбы

При срыве нарезки лучше будет заменить кран новым, чтобы избежать достаточно тонкой работы по созданию новой резьбы.

Специфика шпиндельных головок

Это усовершенствованный вариант предыдущего типа, только шток у него неподвижен. И еще «рельсовая» резьба, по которой передвигается приспособление с прикрепленным клапаном, нарезана не внутри корпуса головки, а внутри неподвижного штока. Принципиальной разницы с предыдущим типом нет, с повышением комфортности тоже можно поспорить. Просто маховик не «ездит» по резьбе вверх-вниз, а стабильно находится на своем месте, потому что вращение происходит внутри неподвижного штока.

Кроме свойственных вентильных устройствам поломок шпиндельные головки не радуют срывам резьбы шпинделя. Считается, что установить нарезку в домашних условиях нельзя. Это действительно так. Однако есть мера, позволяющая на время отложить поход в магазин за новой головкой:

  • разбираем кран и вывинчиваем из штока шпиндель;
  • отсоединяем от шпинделя клапан;
  • на верхний стержень клапана надеваем колечко, сделанное из медной проволоки диаметром 2 мм. Благодаря установке кольца между шпинделем и клапаном появиться дополнительная жесткая деталь, заменяющая часть изношенной резьбы. Если одного кольца будет недостаточно, можно сделать два или взять более толстую проволоку.

Работа практически ювелирная. Если нет желания возиться с ремонтом, лучше купить новенькую головку. Совсем без резьбы, например.

Другая арматура

Существует несколько типов арматуры, основные из которых:

Данные модели имеют одно сходство – их используют для подачи воды. Ввиду множественных различий перед совершением покупки рекомендуется тщательно изучить технические характеристики каждого вида арматуры.

Запорные вентили

При помощи запорного вентиля можно перекрыть воду и извлечь трубопровод либо сантехническое устройство при проведении монтажно-ремонтных работ. В остальных случаях вентиль закрыт.

Запорный вентиль может находиться:

  • в начале трубопровода;
  • на участке трубы, подходящей к бане или сауне;
  • на всех ответвлениях трубопровода;
  • на вертикальном стояке;
  • перед сантехникой.

По конструкции запорный вентиль напоминает шпиндельный кран для бани. Запорная арматура в данном случае может быть подвижной и неподвижной, а сами вентили – проходными, угловыми, прямоточными.

Сливные краны для водопровода

Для того чтобы была возможность полностью опустошить трубопровод, в водопроводную систему монтируют сливной кран. Как правило, в летний период слив воды осуществляется только после окончания дачного сезона, зимой данную процедуру необходимо проводить каждый раз, когда система не использована полностью.

Сливной механизм устанавливают:

  • перед входом водопроводной трубы в строение;
  • перед каждым сантехническим устройством;
  • в самом начале автономного водопровода.

Зачастую в качестве альтернативного решения сливному крану используют электромагнитные клапаны. Такие варианты гораздо удобнее, так как управлять ими можно удаленно.

Чугун, сталь или нержавейка?

От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.

Чугун: горячая вода на целый день

Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.

Нержавеющие баки для бани: легкие и долговечные

Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.

Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.

Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.

Эмалированные баки – хороши при осторожном обращении

Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

Недостатки:

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносные баки

Выносные баки

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

Бак для воды треугольной формы

Преимущества:

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

Недостатки:

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Схема подключения выносного бака

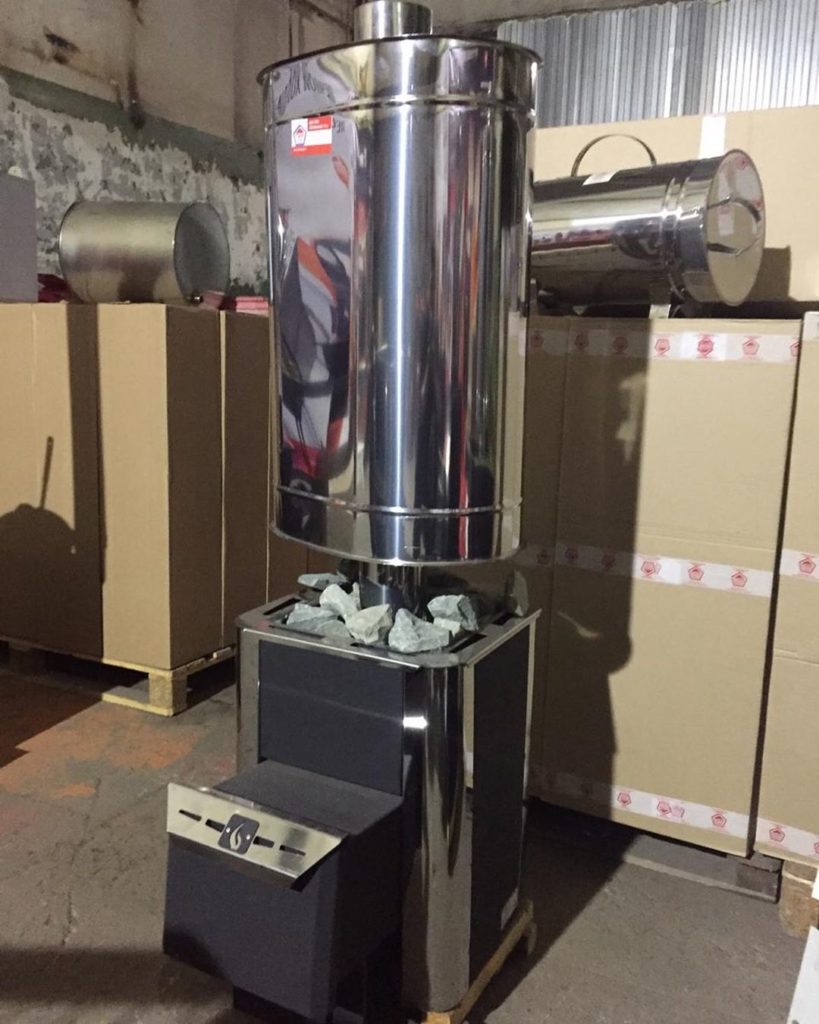

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

Бак для горячей воды на трубу

Вариант конструкции бака для воды на трубу

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

Бак для воды овальной формы

Преимущества:

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

Печи с баками для воды на трубе

Недостатки:

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Бак самоварного типа

Бак на печной трубе

Вентильные краны

Эта конструкция прошла проверку временем и считается одной из самых надежных. Вентильная модель (именующаяся по-другому краном с выдвижным шпинделем) очень проста и удобна. Ее головка, снабженная внутренней резьбой, обеспечивает плавное движение штока, контролирующего клапан. Последний, по мере откручивания, отступает от седла и пропускает воду. Герметичность крана обеспечивают резиновые прокладки и особая набивка в головке.

В то же время для открытия его требуется прикладывать определенные усилия.  Из других недостатков вентильных кранов упомянем такие:

  • быстрый износ прокладок, из-за чего вода начинает течь и после закрытия;
  • истирание сальниковых набивок, уплотняющих головку;
  • деформация седел, мешающая плотному прилеганию клапана.

С другой стороны, все такие поломки устраняются довольно легко, а бесповоротно повредить такой кран практически невозможно.

Технические характеристики

В современных моделях металлических печей есть встроенный бак для воды. Технические характеристики емкости указываются на упаковке или в инструкции по сборке. Параметры:

  • объем;
  • толщина стали;
  • наличие отверстий под заливку и вывод жидкости;
  • форма;
  • количество креплений.

Технические требования:

  • металлические поверхности должны легко очищаться от загрязнений;
  • материал должен выдерживать постоянные перепады температур, не разрушаться при длительном воздействии влаги;
  • емкость должна иметь достаточный объем;
  • материал должен быстро нагреваться.

Оптимальное количество жидкости на одного человека — 15 литров.

Какие конструкции можно использовать

Расположить бак в бане можно в разных вариантах. В основном используются такие разновидности:

Встроенная конструкция. В этом случае труба дымохода проходит внутри бака. Данная конструкция считается стационарной, несъемной и монтируется при изготовлении дымохода. Бак может выполняться в виде трубы (цилиндрический вариант) или иметь прямоугольное сечение

Важно надежно загерметизировать нижний вход трубы, чтобы вода не просачивалась из бака. Для использования воды делаются отводы из бака непосредственно в душевую кабину или промежуточную емкость

С учетом возвышенного расположения такого бака вода поступает самотеком.

Устройство каменки с баком на дымоходе

  1. Навесная конструкция. Такая система является съемной, т.е. устанавливается на уже действующий дымоход. Бак размещается вплотную к дымоходной трубе и надежно крепится к колонне. Подобные емкости могут быть покупными или изготавливаться своими руками. Характерна такая конструкция, когда на задней стенке формируется желоб, по форме и диаметру повторяющий дымоход, что дает возможность максимально приблизить поверхности и обеспечить качественный прогрев.

Конструкция навесного бака для бани

  1. Выносная конструкция. В принципе саму емкость для воды можно расположить в любом удобном месте (например, в душевой). В этом случае, энергия дымохода разогревает теплоноситель, который направляется на разогревание емкости с водой. Когда монтируется такой теплообменник на трубе бани, высота установки бака должна выбираться так, чтобы обеспечивался самотек теплоносителя по законам физики, т.е. теплый поток устремляется вверх, а охлажденный – вниз. Такая конструкция предусматривает наличие дополнительных элементов в виде теплообменника, но зато позволяет размещать сам бак в нужном месте.

Схема циркуляции воды при выносной конструкции бака и печи в бане

В зависимости от конструкции бак может размещаться на разном уровне по высоте. Может реализовываться 3 варианта:

  1. На уровне печи: основание бака размещается на верхней части печи, а значит, не требуется дополнительных кронштейнов. Основной недостаток – высота не позволяет обеспечить самотек воды для приема душа. В этом случае она черпается вручную.

Баки на уровне печи

  1. На дымоходной колонне. Такая конструкция располагается на определенной высоте, что устраняет предыдущий недостаток. Крепление бака требует специальных кронштейнов, а масса конструкции ограничивается.
  1. На уровне чердака. Здесь для бака есть надежная опора в виде потолочного перекрытия. Проблема возникает на холодном чердаке, где придется подумать о внешней теплоизоляции.

Схема установки бака для воды на дымоход на уровне чердака

При расчете параметра обычно исходят из следующей потребности: 10 л на человека на банную процедуру и 5 л на человека при приеме душа. Кроме того, следует создавать резерв на непредвиденные обстоятельства.

Существуют разнообразные формы баков для воды для бани на дымоход

Размеры емкости зависят также от конструкции и габаритов дымохода. Наиболее распространен типовой бак для бани на трубу 115 мм. Естественно, что бак для бани на трубу 150 мм, изготавливается большего диаметра, причем независимо от потребности.

Выбор объёма металлического бака для воды зависит от количества членов семьиФормула для определения объема цилиндрического бака
