Кирпичный дымоход в бане

Ввод в эксплуатацию

Дымоход необходимо осмотреть, уделить особое внимание качеству и плотности стыков. Внутри конструкцию очищают сухой тряпкой

Все лишние предметы из трубы и топки убираются. Пробный розжиг проводят с использованием малого количества горючего. На этой стадии определяют эффективность тяги, наличие дыма в местах соединений, втягивание его в помещение.

После тестирования, через несколько часов протапливают печь полноценно. Не следует впихивать в топку используемые горючие материалы «под завязку», это может привести к выходу дымохода из строя и пожару. Все горючие элементы и перегородки поблизости трубы должны изолироваться, расстояние между ними и вытяжной конструкцией — не менее полуметра. Визуальный осмотр и профилактическую чистку проводят один раз в полгода.

Про монтаж противопожарной «распушки» в следующем видео:

Заключение

Правильно выбранный и смонтированный дымоход – это гарантия качественной работы печи в вашей бане. Выполнять монтаж настоятельно рекомендуется силами профессионалов, которые сделают все быстро, а главное качественно, и дадут письменную гарантию на свою работу.

Кладка упрощенного дымохода

Надеемся, что вы внимательно прочитали наши советы и уже имеете понятие о кладке традиционного дымохода. В таком случае упрощенный вариант не создаст больших проблем. Остановимся на его отличиях и технологических особенностях.

Видео – Упрощенный дымоход

Дымоход не имеет распушки и выдры. Распушка служит элементом фиксации, раз ее нет – нужно крепить конструкцию иным способом. Мы рекомендуем по периметру дымохода из уголка сделать рамку, при помощи резьбовых соединений прикрепить рамку к дымоходу на уровне потолка. Далее ее нужно зафиксировать к потолочным балкам перекрытия. Фиксировать можно металлическими пластинами или строительной арматурой, не имеет значения. Главное, чтобы дымоход не шатался.

Выдра была нужна для герметизации выхода дымохода над кровельным покрытием. Она не муруется – делайте герметизацию самостоятельно. Используйте для этого металлические листы, конкретная технология герметизации зависит от типа крыши. Мы укажем только главные общие моменты.

Кладка простого кирпичного дымохода

Проход дымохода из кирпича через потолок

Вывод трубы через крышу

1. Защитные фартуки нужно согнуть и вложить в канавку, прорезанную на плоскостях дымохода.
2. Для полного исключения попадания влаги все места прилегания крайне желательно обработать любым герметиком.
3. Есть возможность – во время обустройства кровельного покрытия приобретайте заводские системы герметизации выхода дымохода.

Если кирпич, используемый для кладки дымохода, уже был в употреблении, то необходимо штукатурить и внутренний канал. Особых углов и прямолинейности соблюдать не стоит, главное, чтобы поверхности были по возможности гладкими.

Основные требования к дымоходам из кирпича для бани

Согласно СНИП дымоходы из кирпича должны соответствовать принятым нормам и правилам для всех типов дымоотводящих путей:

1. Общая длина дымохода должна быть не менее 5 метров от основания печного патрубка до оголовка дымового канала
2. Высота над уровнем крыши должна быть определенных размеров в зависимости от конструкции кровли и расположению дымохода относительно конька
3. Обязательный монтаж специального искрогасителя при наличии кровли из пожароопасных материалов
4. Горизонтальный участок дымохода не должен превышать длину более 1 м
5. Обязательное проведение профилактических мероприятий и процедур чистки дымовых каналов, плановых осмотров с периодичностью не реже 1 раз в год

К специальным требованиям для внутренних кирпичных дымоходов относится использование специального глиняного раствора при их возведении. Глиняный раствор не содержит различных (в том числе цементных) добавок оказывающих отрицательное влияние на здоровье людей в процессе эксплуатации.

Одним из требований к эксплуатации дымохода является поддержание чистоты дымового канала

Общие правила строительства дымоходов

Для всех типов дымоходов из кирпича существует несколько общих положений, обязательных к исполнению.

Выход на крышу классического дымохода

Высота над кровельным покрытием. Регламентируется с учетом угла наклона скатов, должна обеспечивать противопожарную безопасность и исключать задувание тяги воздушными завихрениями от конька. Если покрытие крыши из негорючих материалов, то требования по противопожарной высоте можно игнорировать, но от завихрений дымоход следует предостерегать. Рекомендованные значения высоты можно увидеть на фотографии.

Высота дымохода

Требования по противопожарной безопасности

Материал изготовления. Для большинства дымоходов можно использовать обыкновенный красный кирпич. Если есть желание – покупайте огнеупорный, но стоит он значительно дороже, а большого положительного эффекта от его использования не стоит ожидать.

Кладка дымохода из красного кирпича

Рекомендуем применять огнеупорный кирпич только для кладки надсадной трубы, в этом месте самая высокая температура газов. Дело в том что красный кирпич без проблем может выдерживать температуру до +800°С, а температура газов в дымоходе значительно ниже. Категорически запрещается пользоваться силикатный кирпич – по время нагревания он выделяет в воздух ядовитые химические соединения. Такой кирпич можно применять только для внешней отделки стен.

Силикатный кирпич использовать запрещено

Цены на огнеупорные кирпичи

огнеупорный кирпич

Раствор для кладки. Есть два варианта. Одни печники применяют только глиняный раствор, другие добавляют в него немного цемента. Мы являемся сторонниками второго варианта, цемент значительно увеличивает прочность конструкции. Но выбирать вам, оба вида растворов неплохо справляются со своими задачами.

Готовый глиняный раствор для кладки печи

Из чего состоит дымоход?

Перед тем, как приступить к монтажу дымохода для бани давайте разберемся, из чего же состоит эта конструкция, и каковы принципы его работы.

По месту расположения дымоходные системы можно разделить на внутренние и наружные.

Внутренняя дымовая труба устанавливается очень легко, однако близость горячей поверхности такой трубы с деревянными элементами бани серьезно повышает уровень пожарной опасности.

Внешняя дымовая труба быстрее теряет тепло, что может отрицательно сказаться на уровне тяги в банной печи. Вы будете добавлять дополнительное топливо в печь, для создания в бане нормальной температуры.

Таким образом и тот и другой вариант установки имеет свои недостатки, но все они могут быть компенсированы надежной изоляцией дымовой трубы. Но создание внутренней системы дымохода, с точки зрения технологии, гораздо проще.

Материал, используемые для строительства дымохода для бани

Существует три основных метода строительства внутреннего дымохода из различных материалов:

1. Металлические трубы. Этот материал довольно доступен, но обладает очень большой теплопередачей. Вследствие этого ему требуется очень хорошая теплоизоляция. Не один и не два пожара возникли из-за прогорания трубы.
2. Керамические трубы. Наиболее разумным вариантом будет использование асбестоцементной трубы. Асбестоцемент обладает отличными теплоизолирующими свойствами и строительство из него дымоходов не потребует множества дополнительных работ.
3. Трубы из кирпичной кладки. Это традиционный метод строительства для русских печей. Кирпич медленно набирает тепло и медленно его отдает – это разумный выбор.

Обслуживание дымохода из кирпича и из металла

Существует множество различных способов чистки дымохода. Пожалуй, самый популярный из них — это очищение трубы зимой с помощью снега, который необходимо закидывать сверху. Однако эффективность этого метода невысока. Лучше воспользоваться одним из способов, которые приносят гораздо более заметные результаты.

Чистка дымохода — фото

Чтобы продлить срок службы дымохода, периодически нужно проводить контроль всех стыков и проверять общее состояние конструкции, чтобы заметить проблемы, которые могут появиться, на ранних этапах. Как было отмечено выше, в том случае, если вы установите в своей бане металлический дымоход, его нижнюю трубу периодически нужно будет менять, так как она нагревается гораздо сильнее, поэтому быстрее приходит в негодность.

Если вы четко соблюдете технологию, печная труба из кирпича или металла, сделанная своими руками, будет хорошо отводить дым и отлично сохранять тепло. При этом риск возникновения пожара сводится практически к нулю. Как металлическая, так и кирпичная конструкции очень долговечны, поэтому вы очень нескоро почувствуете необходимость сооружать или устанавливать в своей бане новый дымоход.

Чистка и уход

Основная работа – выполнение чистки внутренних поверхностей от сажи. При первом снижении уровня тяги потребуется незамедлительно прочистить каналы от налипшей сажи. Такую работу для профилактики проводят не реже 1 раза в 30 дней.

Работа несложная. Для прочистки пропустим сверху тросик или проволоку. Внизу привязываем металлический ершик по диаметру трубы и протягиваем его по всей длине. Можно привязать к тросу гирю и чистить сажу сверху, опуская тяжелую болванку. После проведения работ потребуется генеральная уборка парной, поэтому лучше закрыть полки полиэтиленом и вынести легкие вещи.

Народ использует несколько других способов очистки. Зимой, скатав снежок по внутреннему размеру трубы, его опускают в трубу и он, опускаясь, будет счищать сажу со стенок. Самый простой и действенный способ – спалить в печи закладку осиновых дров. Осина выделяет влагу, которая оседая на слой сажи, будет вызывать ее обрушение.

Можно установить мощный вентилятор и направить поток воздуха в трубу. Только не забудьте предупредить соседей о вашей операции. В противном случае неприятности и стирка соседских вещей вам гарантирована.

Стальные дымоходы одностенные

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

Одностенные дымоходы

У стальных дымоходов множество преимуществ:

• легкий монтаж;
• отсутствие необходимости сооружения отдельного фундамента;
• приемлемая стоимость;
• возможность замены любых элементов системы дымоотведения;
• простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
• монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур

Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм

Таблица. Марки стали для дымоходов

Диаметры стальных дымоходов: от 80 до 300 м.

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Элемент дымохода
Назначение, описание

Переход

Применяется при необходимости изменения диаметра дымохода

Адаптер ММ

При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)

Адаптер ПП

Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»

Дымоход. Труба нержавеющая

Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами

Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003

Шибер поворотный (заслонка)

Задвижка (шибер выдвижной)

Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов

Устанавливается аналогично трубе дымохода до потолочной разделки

Дымоход-конвектор

Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи. Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней

Колено, 90 градусов

Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»

Колено, 135 градусов

Аналогично колену с углом 90 градусов

Тройник 90 градусов

Тройник 135 градусов

Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри

Заглушка с отверстием

Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника

Заглушка глухая, «по воде»

Для организации обслуживания дымохода, крепится к нижней части тройника

Заглушка с конденсатоотводом одностенная

Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника

Грибок

Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли

Экономайзер для печи

Декоративный кожух на экономайзер

Дымоход-конвектор в конструкции дымохода банной печи

Основные материалы для дымохода

Современные технологии позволяют использовать разные по свойствам материалы.

Металл

Дешёвым, но малопригодным материалом для трубы печки, считается чёрный металл.

Изделия быстро прогреваются до недопустимых температур, что ведёт к пожарам. Материал тяжёлый, неудобен в установке. Появление конденсата при топке способствует коррозии.

Правилами допускается использование многослойных конструкций из нержавейки.

Единственная выгода от применения одностенных металлических труб — низкая стоимость. Дымоход из таких изделий сооружают только при жёсткой экономии.

Кирпич

Кирпич — правильный (разрешённый) материал для дымохода.

Свод правил допускает использование керамического и огнеупорного кирпича для строительства дымоходов, но материал имеет недостатки для внешних систем:

1. Для вывода дымохода из кирпича через стену в бане необходимы навыки печника.
2. Потребуется обустройство дополнительного фундамента.
3. Сложности с обслуживанием, удалением сажи.
4. Отдача тепла в атмосферу — нерациональное использование энергоресурсов.
5. Ускоренное разрушение из-за чередования циклов нагрев-остывание в холодное время года.

Однако при желании можно получить неповторимый внешний вид бани.

Керамика

Преимущества керамических труб для дымоходов широко обсуждаются в сети Интернет.

Материал долговечен, лёгок в обслуживании, собирает немного конденсата и хорошо аккумулирует тепло.

Однако керамические трубы не позволяют собрать полноценную конструкцию, а служат лишь внутренним слоем для кирпичных сооружений. Как вариант, можно использовать внешний слой из пеноблоков.

Асбестоцемент

Асбестоцементную трубу вывести через стену в бане проблематично — промышленностью для асбестовых труб выпускаются только соединительные муфты. Изготавливать повороты нужно другими способами, что затруднительно для начинающих строителей.

Асбестоцементные трубы используют для наружной части трубы, после того как вывод трубы на улицу осуществлён.

В случае утепления получаем многослойный пирог, по стоимости приближающийся к сэндвич-трубам.

Полимер

Громкое наименование полимерный дымоход на самом деле обозначает вкладыш в трубу, изготовленный из полимера. Изделие выдерживает высокие температуры, его можно изогнуть под любым углом. Это позволяет легко вывести дымоход через стену, но присоединять изделие напрямую к печи нельзя. Максимальная температура для вкладыша 250°С.

Полимер лучше применять в вытяжках, каминах, газовых колонках или через участок металлической трубы для банных печей.

Элементы дымоходной системы

Стандартные комплекты включают:

• трубы или панели цилиндрической формы;
• переходники;
• тройники;
• закрепляющие элементы (кронштейны и хомуты);
• патрубки;
• концевые элементы различных форм;
• отводные элементы.

В некоторых случаях применимы дополнительные составные части

При сборке любого дымохода важно руководствоваться строительными нормативными документами и требованиями пожарной безопасности. Все составные части трубы, которые контактируют с пламенем или выходящими газами, должны быть выполнены из листовой стали с огнеупорными характеристиками

Допустимы к применению равноценные аналогичные материалы.

На производствах элементы дымоходной конструкции принято подразделять на две группы. Первая из них включает двойные трубы, сэндвич панели. Элементы включают наружную и внутреннюю трубу с различным диаметром. Между собой они изолированы теплоизоляцией с негорючими характеристиками. Такая конструкция обеспечивает быстрый и лучший нагрев. Это влияет на повышение температуры в короткий срок выше точки росы, что делает меньшим количество конденсата, который часто становится причиной коррозии.

Элементы первой группы используют в конструкциях вентиляционных и дымовых каналов, которые проходят через неотапливаемые части бани (например, через чердак). Такая конструкция применима для внешнего обустройства дымохода. Вертикали второго порядка, которые не контактируют с пламенем и газами, допустимы из оцинкованной основы или нержавейки. Вторая группа элементов дымохода обычно одноконтурная, она имеет диаметр от 80 до 400 мм.

Обычно нержавейка допустима для устройства дымоходов при отсутствии изоляции. Она имеет гладкую на ощупь поверхность.

Специальные элементы позволяют собирать неограниченные по высоте, месту и способу установки конструкции, к ним относятся:

• стеновые опоры;
• установочные площадки;
• шиберы;
• отводы;
• телескопические кронштейны;
• хомуты, искрогаситель, теплообменник.

Начальной частью, установленной на выходное отверстие печки, должна быть одинарная труба с допустимой длиной до метра и толщиной металла 1,0 мм. Исключением может являться печь с емкостью под воду. Для перехода от одного вида элемента к другому применяются старт сэндвичи.

Как сделать конструкцию из кирпича

Дымоходы из кирпича могут быть коренными и насадными. Первый вариант расположен рядом с печкой и является идеальным для печек бань.

Если печка изначально складывается из кирпичей, то пристройка дымохода происходит к общей конструкции. Если же у вас печка из металла, то кирпичный дымоход с ней соединяется при помощи металлической трубы.

Соединение дымохода с печкой бани металлической трубой

Нюансы

• Около потолка в дымоходе устанавливают дымовую задвижку, которая отвечает за тягу в печке. От неё так же зависит с какой интенсивностью будет гореть топливо и как долго печка будет хранить тепло.
• Чтобы провести трубу через перекрытие чердака, в дымоходе необходимо выполнить распушку.

  Схема устройства дымохода из кирпича

  Распушка (разделка) — это утолщение стен дымоходной части печи с сохранением внутреннего сечения. Таким образом, происходит изоляция перекрытия от воздействия высоких температур.

• Над распушкой строится стояк. Он пересекает всё чердачное помещение и имеет прямую и ровную форму.
• В месте, где дымоход пересекается с крышей, сооружается «выдра», которая имеет те же функции, что и распушка. Но помимо функции защиты материалов кровли от температур, «выдра» закрывает собой щели, которые образовываются между крышей и дымоходом.
• Следующий элемент трубы — шейка. После расширения, он вновь возвращается в изначальную форму.
• После шейки идёт оголовок. Его кирпичи выступают наружу и обеспечивают дополнительную защиту от проникновения влаги.
• Чтобы в трубу не попадали осадки, грязь и пыль, на неё надевают металлический колпак.

Пошаговое строительство

От фундаментальной части дымоход кладётся с использованием одной схемы-порядовки.

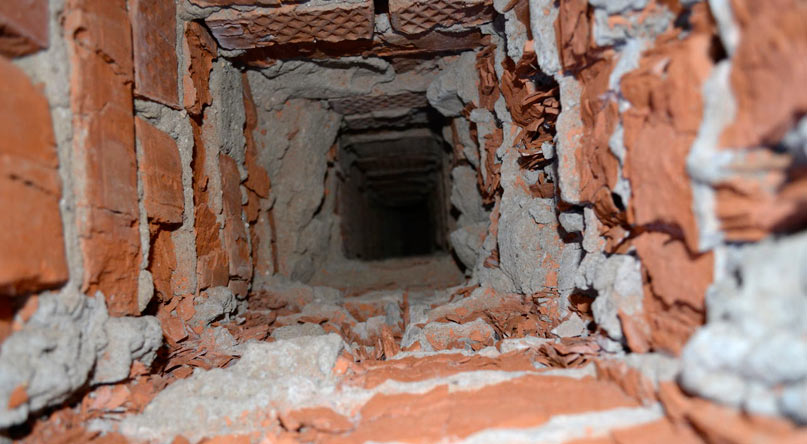

Колодец дымохода

Постройка должна быть ровной, без выступов и окон. Исключением является выступ, куда вмуровывается металлическая труба от печки. Дымоход представляет собой квадратный столб с колодцеобразным сечением внутри. Размер этого сечения в зависимости от мощности печки бани бывает 13х13 сантиметров (в 0,5 кирпича), 13х26 сантиметров (в 1 кирпич) или 26х26 сантиметров (в 2 кирпича).

• Фундамент — основа дымохода. Его толщина такая же, как и у печи для бани. Они являются единым целым.
• Дымоход поднимается до того места, где устанавливается задвижка. Затем дымоход кладётся по порядовке.

  Порядовка дымохода и распушки

• Ряд №1 завершает шейку дымохода.
• Со 2-го ряда начинается строительство распушки. При этом кирпичи необходимо сдвигать на 1/₃ наружу. На данном этапе используются цельные кирпичи и части. Части необходимых размеров делаются при помощи кирки.
• Внутреннее сечение дымохода неизменно на протяжение всей кладки. Сдвиг распушки происходит только наружу. Если нарушить это правило, то можно сильно уменьшить тягу печи.
• Распушка сдвигается с 3 по 5 ряды.
• 6-й ряд кладётся так же, как и 5-й, без сдвига.
• Ряды №7 и 8 такие же, как ряд №1.

  Ступени готовой распушки

• Как только разделка выложена, начинается строительство «выдры».

  Порядовка «выдры»

  Возведение её задача не из лёгких. Каждый ряд на 1/₃ должен выступать над предыдущим. Нижний её рад такой же формы и размера, что и верхний ряд разделки. Со второго ряда «выдры» начинается кладка ступеней, расширяющих дымоход наружу на 1/₃ кирпича. На схеме порядовке хорошо видно сколько рядов необходимо сделать для сооружения выдры как.

• После «выдры» выкладывается шейка дымохода в соответствии со схемой.
• Затем идёт оголовок. Он состоит из 2 рядов, причём нижний должен немного выступать наружу.
• Последний этап — установка крышки-колпака.

Гидроизоляция

Конечно, распушка и «выдра» защищают перекрытия от воздействия высоких температур. Но гидроизоляцию на крыше никто не отменял. Кирпичный дымоход необходимо гидроизолировать до того, как на крышу стелится кровельный материал. Обычно для этого используют рубероид и мастику. Сначала нанесите мастику на нижнюю часть дымохода, разогрейте её горелкой и приклейте к ней рубероид, крепко прижимая его.

Затем можно стелить материал кровли, которая должна прилегать плотно к трубе. После этого поверх кровли идёт декоративная отделка (фартук). Все щели необходимо тщательно заполнить герметиком. Иначе через них может просачиваться влага.

Герметизация зазоров

Установка внутреннего дымохода

Внутренний дымоход схож с наружным аналогом. Все соединения выполняются посредством хомутов и герметика. Среди отличий монтажа:

Лист изоляции укладывается на свое место сразу, на него ставится печь. К патрубку подсоединяют трубу с одной стенкой или экономайзер
К прямому элементу подключают шибер, водонагревательный бак, дымовую заслонку, сетку-каменку.
Детали монтируются гофрированной частью вниз, чтобы внутренний элемент перекрывал стенку нижнего отсека

Это позволит обезопасить утеплитель от попадания капель конденсата.
Важной стадией установки дымохода является правильное обустройство ходов сквозь перекрытия и крышу.

Основные этапы работ

Последовательность монтажа внутреннего дымохода:

1. Размечается схема будущей печной трубы на потолке.
2. Обустраивается проход согласно стандартам и требованиям СНиП.
3. Делается квадратное отверстие.
4. На прямую часть надевается специальный разделительный короб.
5. Между вертикальными стенами и выпиленным гнездом оставляют около 20 миллиметров свободного пространства.
6. Дымоход наращивается дополнительным вертикальным сегментом.
7. Короб прикладывают к потолочной обшивке и фиксируют.
8. На чердаке вокруг разделительной детали устилают базальтовый картон, а во внутренней части — керамзит или минвату.

Вывод дымохода через чердак на крышуИсточник uteplovdome.ru
