Кирпичные печи для русской бани

Виды печи из кирпича для бани

Банная печь с закрытой каменкой из кирпича – один из самых важных атрибутов русской бани. Ее часто классифицируют по способу топки:

  • По-черному. Такие печки появились раньше всех. Они не имели дымохода, и дым копился в помещении, черня стены или предметы копотью. Приходилось дожидаться полного прогорания дров, проветривать баню через окно или дверь.
  • По-серому. Печка обладает дымоходом, но ее емкость с камнями открыта. Она быстрее прогревает помещение, но сажа оседает на камнях. Из-за этого приходится также ждать полного прогорания.
  • По-белому. Это печи с закрытой емкостью и дымоходом. Оно не загрязняет стены парилки или камни. Конструкция лучше других удерживает тепло. Из открытого типа пар горячий, «жесткий» и обжигающий, а из закрытого даже при ста градусах по Цельсию он комфортный, приятный.

Еще одно удобное разделение печей также основано на методе топки. Они бывают:

  • Периодического действия. Камни находятся над пламенем или напрямую контактируют с ним. Поливать их водой можно только после полного прогорания дров, так как есть риск залить их. Такие печные системы топятся периодически.
  • Постоянного действия. Камни располагаются в емкости закрытого типа. Чаще всего в качестве нее выступает металлическая или чугунная емкость. Из-за этого незначительно страдает теплоотдача, но зато лить воду на них можно в течение всей топки. Такая печка топится, когда в бане есть люди. Это не вредно, так как продукты горения не попадают в воздух.

С поддувалом или без

Для начала нужно понять, что такое поддувало. Оно представляет собой специальный воздушный канал, пропускающий массы газа под колосники и в топку. Это необходимо, чтобы дрова или другое топливо регулярно обеспечивалось кислородом. Чтобы регулировать тягу? используют дверки.

Можно установить печку и без поддувала с глухим полом. Это не значит, что циркуляции воздуха не будет совсем: массы будут проникать из дверки топочной, но она слишком велика, чтобы тонко регулировать подачу.

В результате КПД снизится, а прогоревшие угли будут иногда выпадать из топочной, что также неприятно, особенно, если пол покрыт деревом. Оптимальным решением остается закладка поддувала.

Открытые каменки

В открытой каменке камни расположены открыто. Они лежат сверху и соприкасаются с воздушными массами парной комнаты. Подобный тип присущ для компактных чугунных или стальных приспособлений для бань малой кубатуры. Благодаря своему расположению камни или чугунные чурки быстро нагреваются и отдают свое тепло в баню. Растопка помещения занимает от 30 минут до одного часа. Есть у этого способа и недостаток: камни также быстро и остывают.

Для парообразования в этом случае применяют емкость с водой, которой поливают камни. Пар получается горячим, «твердым» и обжигающим. Если тепловые элементы лежат не на пластине, а не решетке, то в помещении будет оседать сажа, а вода будет тушить дрова и не давать им нормально прогореть. Главное преимущество такой конструкции – быстрота нагрева и простота реализации схемы.

Закрытые каменки

Конструкция более сложна в своем устройстве. В ней камни кладутся в специальный отдел, находящийся внутри печи. Во время нагрева они не соприкасаются с воздухом помещения и приходится дольше ждать, чтобы прогреть парную. Занимает это около пары часов, но все зависит от размеров печи и бани.

В закрытом типе бак или емкость с водой располагаются около самой каменки, поэтому пар, выходящий из них, обладает максимальной температурой, так как газ расширяется в объеме. Он мягкий, и его жар практически не ощущается даже неподготовленным человеком.

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

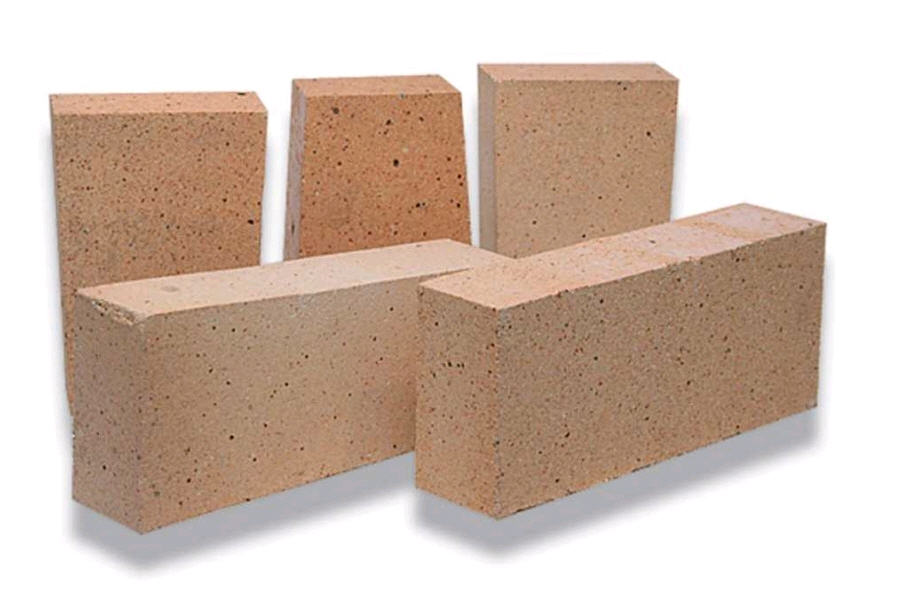

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

О банной печи Кузнецова

Команда под руководством Игоря Викторовича Кузнецова разработала принципиально новую конструкцию печи с двухъярусным колпаком — камерой, в которой происходит нагрев (в нижнем колпаке) и разделение движения горячих и холодных газов (в верхнем). Горячие газы задерживаются в печи, что значительно повышает теплоотдачу конструкции.

Кирпичная печь Кузнецова может поддерживать подходящий температурный режим не только в парной, но и в моечной, и в комнате отдыха. Высокий КПД, экономный расход топлива и минимальное количество сажи при сгорании способствуют популярности конструкции.

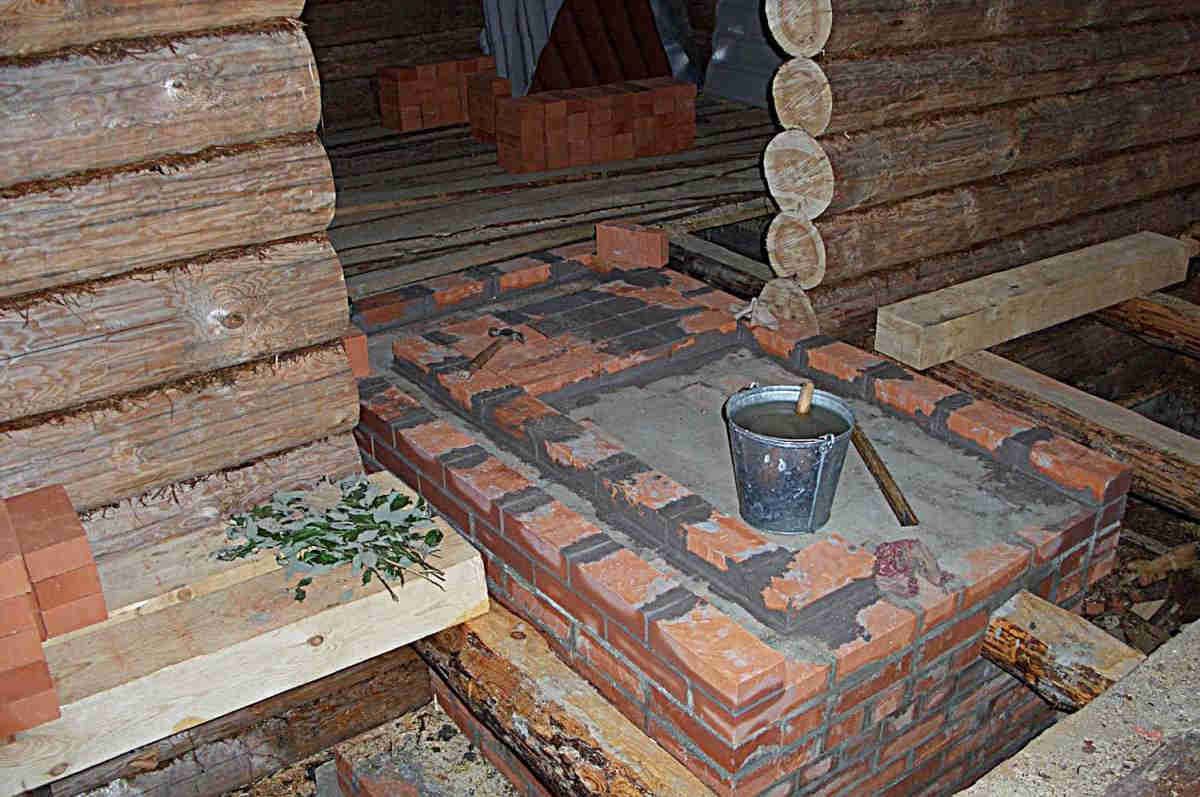

Фрагмент кладки кирпичной печиИсточник bazar.bg

Печи для бани: особенности и характеристики

Баня помогает избавиться от отрицательных эмоций и часто ассоциируется со здоровым отдыхом, бодростью духа и уютной обстановкой. Печь — сердце бани; от ее характеристик зависит комфорт, качество пара и безопасность. Главный банный атрибут выбрать не так-то просто, слишком много критериев выбора и предъявляемых к нему требований. И если хозяин решил строить баню, ему предстоит разобраться с несколькими вопросами: определиться с материалом и конструкцией печи, продумать ее размер и вид топлива.

Сегодня мало кто кроме профессиональных печников знает, что способ возведения и принцип работы банной печи отличается от функционирования печи, на которой готовят пищу. Кирпичная банная печь — продолжение традиций предков, имеющая следующие особенности:

Конструкция. Главными частями является: топка, дымоход, колосниковая решетка (место для топлива) и зольник (камера, где накапливается зола).

Банная печь с самобытным дизайномИсточник pinterest.com

  • Характерная черта. Каменка, емкость для камней, которая бывает закрытой и открытой. Камни используются как аккумулятор тепла, увеличивающий время банных процедур.

  • Вес. Может достигать 1000-1200 кг (зависит от размера печки). Для такого массивного сооружения обустраивают надежный фундамент.

  • Топливо. Для топки используют дрова, но печка может работать и на электричестве, и на газе.

Банные печи из кирпича определяются двумя основными параметрами:

  • Габариты. Размер зависит от площади помещений, которые планируется обогревать. Чаще всего встречаются печи с площадью основания 3,5х4 кирпича (890х1020 мм) или 4х5 кирпичей (1020х1290 мм). Если не учитывать дымоходную трубу, высота конструкции составляет 1680 мм (или 2100 мм, если потолок парилки высокий).

  • Конструкция. Хозяева предпочитают устанавливать модель с водяным контуром, в качестве которого выступает бак для нагрева воды. Бак может иметь верхнее (рядом с дымоходом) или нижнее (около топки) расположение.

Каменка оставлена в парной, топка вынесена в предбанникИсточник sdelaikamin.ru

Печь-каменка

Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.

Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250º.

Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60º.

Из кирпича

Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.

Среди преимуществ печи стоит отметить следующие:

  1. Возможность отапливать бани более 30 м2.
  2. Конструкция пожаробезопасная.
  3. Долго сохраняет тепло в бане.
  4. Даже на второй день тепло в бане сохраняется в районе 20º, что позволяет использовать помещение, например, для стирки белья.

Из металла

Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.

Основные преимущества печи:

  • Быстрый нагрев бани.
  • Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
  • Возможность принятия банных процедур в процессе топки.

На этом общее описание процесса установки кирпичной печи для бани можно считать законченным. Для наиболее полного понимания процесса можно ознакомиться с соответствующими видео по тематике.

Описание

Печки для русской бани предназначены для нагрева парной комнаты и воды для мытья. Печная каменка (закрытая или открытая) создает горячий, комфортный пар. Размер печки для бани зависит от площади банного домика и высоты его потолка.

Материалы, из которых строится печка, различаются по структуре, теплоотдаче, способности к быстрому нагреву. Для строительства печи для бани подходят:

  • кирпичи;
  • сталь;
  • чугун;
  • камень;
  • глина.

Фото 1. Пример печи на дровах с закрытой каменкой для русской бани, построенной из кирпича.

В комбинированных моделях банных печек одновременно используют сталь и чугун, кирпичи (шамотные и керамические), плиты из талькохлорита, талькомагнезита, вермикулитовую и шамотную термоизоляцию. В каменки печей кладут окатанный либо кусковой природный камень, чугунные шары. Глинобитные и каменные печи в русских банях сегодня строят редко.

Размеры печек для русской бани отличаются от таковых у обычных печей. Домашние печи крупнее, они предназначены для обогрева жилья, приготовления еды на плите и в духовом шкафу. Банные экземпляры меньше по размеру, их строят исключительно для нагрева воды, создания пара и прогрева банного домика.

Возведение стен печи

Кладка кирпича производится согласно заранее подготовленной схеме. Инструкция, как сделать печь для бани из кирпича своими руками:

Из песка и шамотной глины готовится рабочий раствор. Особенностью кирпичных печей является использование неклассического цементного раствора, а огнеупорного состава.
Любая печь имеет четыре основных отсека: топка, зольная камера, бак для воды и дымоход. Для оптимальной работы следует предварительно пронумеровать рабочие кирпичи

Каким кирпичом обложить печь в бане, можно узнать у опытных печников.
Первый ряд материала укладывается без использования раствора.
При укладке дальнейших рядов прослойку между кирпичными рядами делают толщиной до 4мм.
Возведение внутренних перегородок ведут одновременно с кладкой наружных стен, чтобы видеть результат работы.
Каждый последующий ряд перекрывает предыдущий на 50 %, чтобы максимально укрепить места стыков.
Качество строения стен периодически проверяют при помощи строительного уровня.
Важно следить, чтобы к дымоходу была обращена гладкая сторона кирпича.
Для дверок топки и зольной камеры монтируют стальные полоски и пазы для металлической проволоки.
Для топки между нижним отделом и камерой укладывают стальной лист достаточной толщины. На данный лист будут в дальнейшем выкладываться камни для нагрева воздуха.

После окончания кладки стен монтируют массивные металлические дверцы для камер, используя поворотные крепежи на стыках.

Возведение банной печи из кирпича: последовательность работ

Пришло время кратко рассмотреть последовательность работ при возведении системы. Любой подобный агрегат является индивидуальным, так как строится по заранее составленному плану. Именно его следует продумать в первую очередь. Чаще всего конструкцию и габариты будущей печки учитывают еще в проекте самого банного помещения.

Если человек выбрал конструкцию и ее размеры, то можно начинать работу. Для этого самым первым делом заливают фундамент. Желательно также подумать о нем заранее, так как потом придется резать лаги и стропильные балки. Основание для печи должно быть прочным, многослойным, чтобы предотвращать уход тепла в пол, а также распространение сырости.

После этого подготавливают раствор. Обычно в качестве него выступает смесь глины и песка, так как цемент не переносит высокие температуры. Лучше всего использовать шамотную глину, замоченную на сутки. Песок для раствора желательно просеять. Этап работ предполагает выполнение порядовки, а затем печь должна просохнуть.

Первый тип кирпичной печи

Он представляет собой простую печь-каменку, которую можно встретить в деревенских кухнях. При довольно простом исполнении она компактна.

При использовании ее для отопления бани такая печка позволяет постоянно регулировать уровень температуры в парилке. Вода нагревается с помощью установленного в печке змеевика, который подсоединяется к водопроводной сети или к баку с водой, размещаемому в предбаннике.

Фундамент для такой печи обычно не делается, и колосниковая решетка берется довольно крупной – она должна выдерживать большую массу кирпичей.

Такая печь требует усиления пола, на котором будет расположена конструкция. Количество используемых кирпичей – 50 кг на 1 куб.м объема.

Кирпичная печь: достоинства и недостатки

Прежде, чем отказываться от строительства кирпичной печи в бане, рассмотрим её достоинства и недостатки.

Недостатки:

  1. требует большей площади, чем металлическая;
  2. вес доходит до нескольких тонн;
  3. в качестве топлива рекомендуется использовать осину или пеллеты;
  4. после 3-5-дневного простоя бани, печь сначала нужно прогреть («прогнать»), иначе могут образоваться трещины в теле печи.

Достоинства:

  1. долговечность;
  2. равномерный прогрев всего объёма помещения;
  3. кирпич на поверхности не образует конденсат;
  4. при высоком нагреве нет вредных выделений;
  5. исключает «тяжелый пар»;
  6. не требует дополнительной облицовки.
