Кирпичная печь для бани с закрытой каменкой

Инструкция по созданию каменки своими руками

Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.


Вариант печи с закрытым типом каменки

В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.

Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.


Печь с закрытым типом каменки

Варианты проектов

Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

Простая печь с каменка для компактной баньки

Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.

Высокая печь периодического действия

Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

Каменка с баллонами

Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.

Кирпичная банная печь на газу

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.

Банная печь с закрытой каменкой: сравнение с открытой

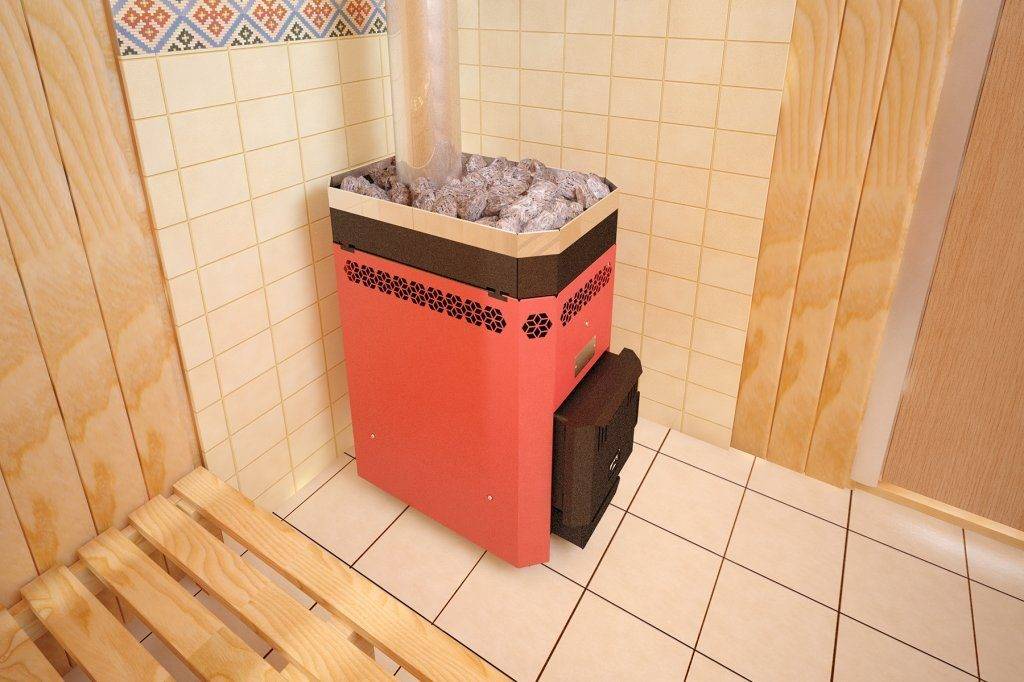

Банная печь с закрытой каменкой Лагуна

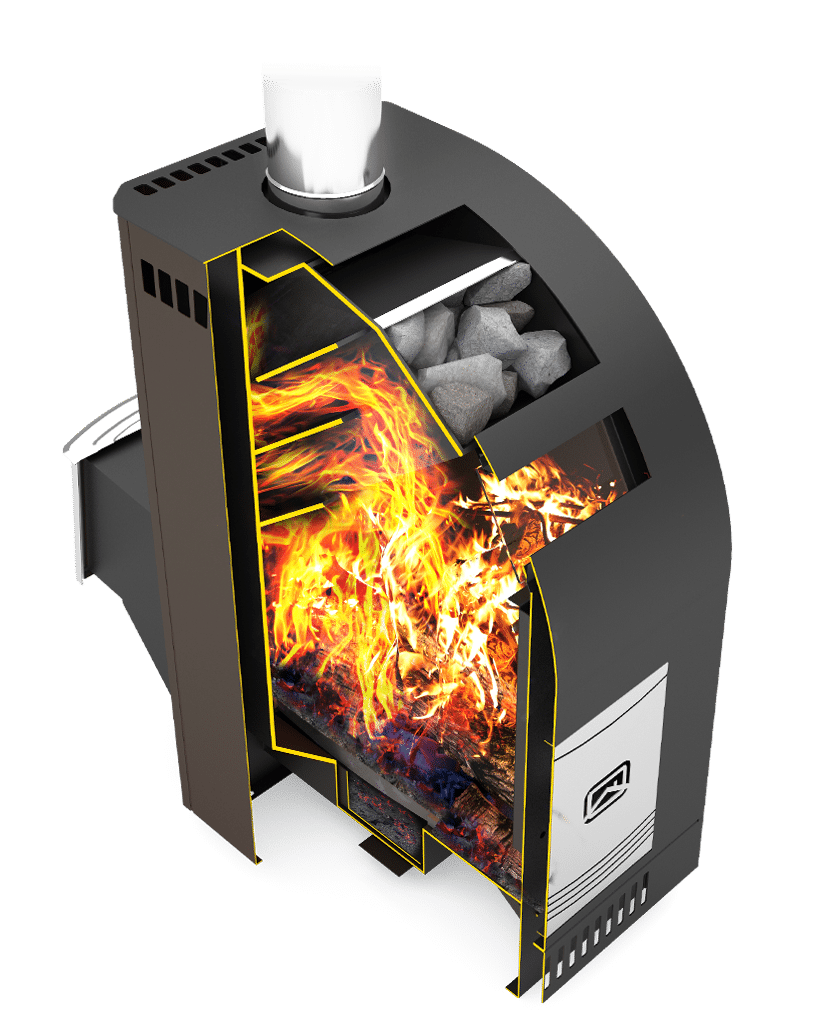

Главным отличием конструкции каменки закрытого типа является расположение камней внутри печки, нагревание которых происходит через стенки печи от топки, а также через горячий дым, проходящий через булыжники. По сравнению с открытой каменкой, здесь камни прогреваются до температуры 400-700 градусов в зависимости от типа печки.

Для создания пара вода в печах с закрытой каменкой подается на камни через специально встроенную дверцу.

  • Парная прогревается не настолько быстро, как при открытом типе, но равномерно, что создает благоприятный микроклимат в бане и более комфортные условия для парилки.
  • Камни прогреваются так же равномерно, надолго аккумулируя в себе тепло.
  • Перегрева парной не происходит.
  • Создание качественного пара обеспечивают стенки печки, удерживающие пар внутри и способствующие его настаиванию. По сравнению с открытым типом каменки, пар получается в меру сухим и легким.
  • Длительное время поддерживается высокая температура в парной без необходимости подтапливать печь.
  • Высокая пожаробезопасность.
  • Способность обогревать большие площади.
  • Возможность регулирования скорости прогревания помещения, для которого достаточно открыть дверцу каменки.
  • При подаче пара исключается возможность обжечься.

Среди недостатков закрытого типа можно отметить следующие:

  • Длительное время растопки и прогревания парной.
  • Больший расход топлива, чем у каменки открытого типа.

Теперь рассмотрим преимущества и недостатки печи с открытой каменкой. Особенностью такого типа каменки является открытое расположение камней в специальной нише над топкой. Температуру камням передает нагретая поверхность стенок печки, от которой они получают тепло и передают друг другу. Чем больше площадь нагретой поверхности, тем лучше прогреваются булыжники. Часто бывает достаточно одного слоя камней, прижатых по периметру к стенкам печки для генерации необходимого количества пара и тепла. В каменке открытого типа главное – не переборщить с количеством камней. Если их будет слишком много, верхний ряд не успеет прогреться, поскольку не будет контакта со стенками, и пар не образуется.

Банная печь Русь 9 с открытой каменкой

Преимуществами каменки открытого типа являются:

  • Экономия топлива.
  • Быстрое нагревание относительно начала растопки печки.

Недостатки:

  • Камни быстро нагреваются, но и так же быстро отдают тепло, остывая.
  • Для того чтобы получить качественный пар, необходимо хорошо разогреть верхний слой камней, но парная при этом начинает  перегреваться, создавая не слишком комфортную атмосферу. Чтобы камни быстро не остывали, необходимо подтапливать печку, а без этого пар получается тяжелый и сырой.
  • Камни прогреваются меньше, чем в закрытой каменке.

Как правильно ухаживать за каменкой

Печь, чтобы она исправно работала и служила долго, требует определенного ухода и правильной эксплуатации. Если не следить за каменкой, можно столкнуться с ситуацией, когда в бане будет присутствовать запах гари, сажи. В условиях высоких температур при открытости и незащищенности организма любой такой неблагоприятный фактор может негативно отразиться на здоровье. Избежать этого помогут следующие правила:

Совет печника

  • Целесообразнее использовать в печи с закрытой каменкой только тщательно высушенные дрова – уменьшается время прогрева помещения;
  • Желательно избегать таких пород деревьев как тополь, ива и осина, которые имеют повышенную зольность;
  • Обязательно прочищать зольник после каждого использования печи, чтобы продукты сгорания с влагой не приводили к коррозии металла;
  • При частом использовании парной следует проводить ревизию дымохода как минимум два раза в год;
  • Нужно периодически перебирать камни с целью очистки от несгоревшей сажи и замены пришедших в негодность на новые;
  • Во время использования бани, чтобы получить пар, желательно лить на камни теплую воду – это снизит риск разрушения печи вследствие тепловых ударов;
  • Не следует чрезмерно перетапливать печь, чтобы избежать перекала камней и возможного их растрескивания.

Различное функциональное назначение

Сначала следует определиться с функциями, которые будет выполнять прибор.

Это может быть печь:

  • только для приготовления пищи;
  • исключительно для отопления дома;
  • для выполнения обеих этих функций, т.е. комбинированный вариант.

Варочную печь чаще всего ставят в небольших отдельностоящих кухнях. Тепла сгорающих дров с избытком хватает не только для готовки, но и для обогрева такого помещения.


Небольшая варочная печь подойдет для неотапливаемой кухни, она обеспечит достаточно энергии для готовки и согреет окружающее пространство

Поэтому устройство ставят рядом с двумя наружными стенами, чтобы избыток тепловой энергии перемещался на улицу. Дымоход в этом случае устраивают строго вертикальный, небольшого размера.

Отопительная печь. Конструкция предусматривает максимальное удержание тепловой энергии в пределах дома. У такого устройства нет ни плиты, ни духовки, но массив печи оснащают разветвленной системой дымооборотов.


Отопительные кирпичные печи обязательно снабжены массивным дымоходом, чтобы удерживать в пределах дома как можно больше тепловой энергии

Громоздкий дымоход необходим, чтобы продукты сгорания не слишком быстро покидали дом и успевали нагревать кирпичную кладку, которая затем отдает тепло воздуху внутри помещений. Такую печь ставят как можно ближе к центру дома, чтобы прогрев отдельных комнат был равномерным.

Подробная информация об устройстве печного отопления в частном доме представлена в этой статье.


Кирпичная варочная плита с металлическим духовым шкафом может стать отличной альтернативой привычному газовому оборудованию, если отсутствует газ или электроэнергия

Комбинированная печь. Для ее устройства используют и варочную поверхность, и разветвленный дымоход. Ставят ее в помещении кухни, но не возле наружных стен, а рядом с внутренними. Дымоход также по возможности смещают в сторону жилых комнат, чтобы обеспечить их достаточным количеством тепла.

Видео описание

О подробном процессе кладки каменки в следующем видео:

Кладка

Когда глиняный раствор готов, приступают к кладке. Начинать рекомендуется с возведения кирпичной стены, защищающей прилегающую стену от критического нагрева. Кладка печей для бани выполняется с соблюдением следующих правил:

  • Перед началом работы запасаются распечатанной порядовкой.

  • Кирпичи укладываются согласно плану; по мере необходимости вставляется литье.

  • Опытные печники предпочитают укладывать каждый ряд сначала «на сухую», без раствора. Такая предварительная примерка заметно улучшает процесс и позволяет избежать труднопоправимых ошибок. Способ дает возможность точно подобрать кирпичи и примерить литье.

  • Формирование первого ряда. Важный этап, от которого зависит геометрия печи. По окончании ряда проверяют углы.

  • Укладка корпуса. Второй ряд (и последующие) укладывается со смещением, так, чтобы каждый шов приходился на середину кирпича из предыдущего ряда. Такой шахматный порядок обеспечивает надежность конструкции.

Для кладки топочной части используют шамотный кирпичИсточник tproekt.com

  • Кладка топки. Для нее используют огнеупорный (шамотный) кирпич и готовят специальный раствор на шамотной глине (можно приобрести готовый). Топка возводится одновременно со стенами корпуса (с которыми она не связана) и дымовыми каналами. Чтобы повысить температуру горения (уменьшить теплопроводность), в зазор иногда закладывается слой жаростойкой теплоизоляции.

  • При выкладке кирпичей сверяются со схемой, чтобы не пропустить детали — формирование поддувальной камеры, место для дверцы и колосника, закладку дымоходного канала и сооружение дымоходной трубы (включая задвижку).

  • Во время работы необходимо регулярно проверять толщину швов, а также вертикальность стен; это убережет печь от перекосов и трещин.

Элегантная чугунная топочная дверцаИсточник msk-kamin.ru

Водонагревательный бак

Чаще всего в проекте запланирована емкость для воды — это удобно и экономно. Место для ее установки выбирают так, чтобы она могла поглощать максимальное количество тепла. Бак может быть навесным или встроенным, что зависит от размера печки, и устанавливается рядом с дымоотводным каналом.

Объем бака рассчитывают из расчета, что на одного взрослого требуется запас 20-25 л горячей воды. Если баня планируется для использования компанией, практичнее будет установить бак объемом от 100 л. Чтобы вода не желтела, выбирают емкость из нержавеющей стали.

Просушка печи

После того как печь закончена, ей дают просохнуть 2-4 дня (на срок влияет размер). Затем в щадящем режиме проводят проверочную топку — печь протапливают щепками и соломой, что дополнительно просушивает конструкцию. Таких предварительных топок может потребоваться несколько — до тех пор, пока заслонка перестанет оставаться с ночи влажной.

Топочную дверцу закрепляют проволокой, уложенной в кладочный шовИсточник tproekt.com

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы

Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

  • вверх, через кровельные листы;
  • в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали – груда камней над костром, грубо говоря. И трубы не было – дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста – дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» – для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I – во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой – прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное – русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

Что собой представляет банная печь с закрытой каменкой?

Итак, начнем с того, что такое каменка? Это емкость для камней, которая является отличительной чертой именно банных печей. В отопительных для дома вы их не найдете. Причина, по которой используются камни, уходит в глубину веков. Фактически, это первый найденный людьми аккумулятор тепла, не потерявший актуальности и в наше время.

Запомните! Камень долго греется и долго отдает тепло. Металл греется и остывает быстро.

Поэтому, чтобы увеличить время банных процедур после сгорания дров в самых первых примитивных печках, использовалась груда камней. Именно под ней горел костер в бане «по-черному». Когда появились кирпичи, камни не ушли из обихода. Их просто стали помещать в отдельную емкость. Так и появилась современная каменка.

Камни в каменке прямого нагрева кирпичной печи в русской бане

На заметку! Иногда часть предмета используют для обозначения целого. Каменкой может зваться и емкость для камней, и вся печка. Различайте по контексту).

Если дана печь для бани с закрытой каменкой, то это значит, что в ней обязательно присутствуют следующие элементы:

  • топливник (с каналами подачи воздуха и отвода печных газов);
  • емкость для камней (в данном случае закрытая, но имеющая дверку);
  • дымоход.

Наличие рассекателей, колпаков и дымооборотов, а также теплообменников или баков зависит от конструкции конкретной печки. В дальнейшем мы будем говорить более конкретно и приведем примеры внутреннего строения разных печей с закрытой каменкой.
