Каркасная баня 3х5

Обустройство кровельной конструкции

Обустройство кровельной конструкции

Изготовьте шаблон для сборки стропильных конструкций. Все элементы стропильной системы собираются внизу, на земле, и уже в готовом виде поднимаются вверх. Каждый элемент стропильной конструкции должен быть установлен над своей стойкой.

Лучше, чтобы кровля каркасной бани была вентилируемой. Уложите между контрбрусом и стропилами ондулин или другой подходящий по свойствам материал. Обрешетку прибивайте непосредственно к брусу.

Закройте фронтоны предварительно подготовленными листами. Обычно используются уже знакомые вам ОСП.

Обустройство кровельной конструкции

Тонкости проектирования

Простота строительства и доступность его для непрофессионалов не означают, что можно смело приступать к работе без подготовки. Даже наличие опыта подобных работ не дает оснований для благодушного настроя. Избежать серьезных ошибок поможет хорошо продуманный проект и чертежи будущего сооружения.

Самая простая схема – когда парильное, душевое, котельное и гардеробное отделение объединены. Но такой шаг приемлем лишь для мини сооружений или перевозных бань, потому что не получается распределить температуру как положено. Потому стараются создать даже при наименьших габаритах пусть совсем небольшие, но автономные комнаты. Баня 3х4 м вполне может быть обогрета малым котлом либо работающей от дров печью. Отдельные проектировщики находят даже возможность дополнить ее верандой или террасой.

Минимальные по размеру проекты обладают рядом ценных свойств:

  • незначительный расход стройматериалов;
  • практически полное исключение отходов;
  • высокая скорость работ;
  • прочность и надежность (так как на малой площади экономить на качестве комплектующих не требуется).

На более крупном участке вполне можно соорудить баню размером 6х6: она уже позволит не только смывать грязь с себя, но и приглашать всю семью и даже компанию друзей. Типичные проекты с такими сторонами подразумевают значительную площадь комнаты отдыха – она может достигать 20 м2. Чаще всего именно там располагают и лестницу, связывающую первый этаж с мансардой.

Двухэтажная баня превосходит одноэтажную уже потому, что она позволяет организовать дополнительное пространство для жизни и досуга. Часто там размещают комнаты для приема гостей, спальни, ставят столы для бильярда или иной спортивный инвентарь.

В строительстве двух этажей первым шагом оказывается создание фундамента из опорных столбов, причем основание требуется покрыть слоем гидроизоляции. Специалисты рекомендуют построить стропильную систему бани из досок сечением 10х5 см, а на обрешетку обычно идет доска толщиной 2,2 см.

Каркасно-щитовое строение собирается по принципу игрушечного конструктора. Найти подходящие для сооружения помывочной с бассейном комбинации элементов не составляет труда, затем их только ставят на подготовленный каркас. В комплекте обычно идет подробная технологическая инструкция, помогающая избежать ошибок – если только ее строго соблюдают. В случае с мобильными банями все еще проще – их собирают не на строительных площадках, а на промышленных предприятиях. Все, что остается заказчикам, – это только дополнить готовые блоки необходимыми деталями.

Большинство проектов предусматривает использование двускатных крыш, чердачное помещение под ними не организуется или оно очень маленькое. Внутри зато часто ставят банный инвентарь. При выборе типа фундамента руководствуются категорией грунта и его состоянием. Масса постройки, даже если учесть наличие в ряде вариантов второго этажа, сравнительно невелика. Проектные показатели утепления зависят от того, будет ли баня использоваться круглогодично или же она предназначена лишь для теплого сезона.

Проект эконом бани

Просмотрев цены на материалы, можно заметить, что выгоднее строить баню из блоков либо по канадской технологии. Причем последний будет более выгоден, если часть материалов использовать б/у или низкосортных (к примеру, вместо обрезной доски можно применить необрезную, добавив колорита дачной бане). Более точные данные по расходу материалов можно получить после составления проекта и сметы.

Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром)

Главным помещением в любой, даже самой маленькой бане является парилка. Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром).

Парная, интерьер

Также, если вся печь полностью находится в парной и из этого же помещения производится загрузка топлива, стоит увеличить полезную площадь помещения еще на 1-2 метра, чтобы было удобно складировать и подкидывать в топку дрова. Непосредственно перед печью обязательно настилается предтопочный лист размерами 1х1 м, что также отмечается на план-схеме будущей бани.

В бане непременно предусматриваются водные процедуры, соответственно, следует подумать о небольшой душевой, расположенной в отдельной комнате или смежной с парилкой. Второй вариант, когда парилка и помывочная объединены, позволяет сэкономить пространство и снизить расходы на монтаж канализационных сточных отводов, межкомнатных перегородок.

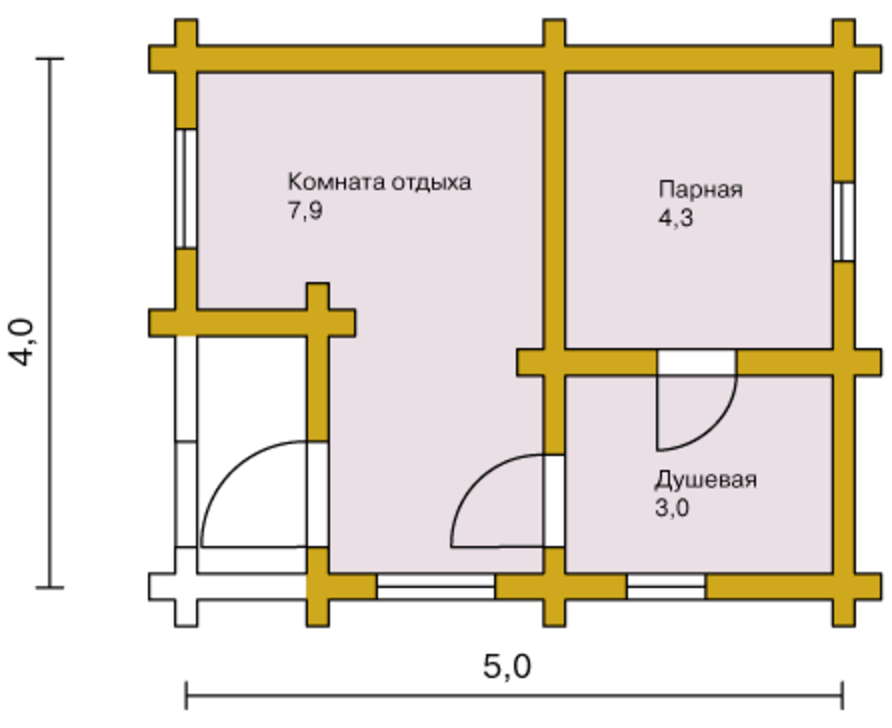

Планировка помещений в бане

Последняя важная комната бани – гардеробная или предбанник. Здесь должны уместиться лавки и вешалки для посетителей, шкафчик для банных принадлежностей, возможно, небольшой стол. Также возможен и предпочтителен вариант, при котором каменка располагается в парной, а загрузочная дверца выходит в предбанник, что позволяет экономить на отоплении.

На фото изображен маленький предбанник с решетчатым деревянным полом

В бане эконом можно обойтись без:

  • водопроводной системы. Но придется обустроить печь с баком и приносить воду ведрами вручную;
  • отдельного санузла. Эти удобства можно вынести на улицу или в дачный дом, если баня на даче будет использоваться только в теплое время года.

А вот без электричества и канализации обойтись не получится, поэтому желательно заказать или построить септик / выгребную / дренажную яму, а также протянуть силовую линию к месту строительства бани, ведь париться при свете свечи очень неудобно.

Банный слив

Обязательно укажите на план-схеме:

  • габариты здания и каждой комнаты в отдельности;
  • высоту потолков и общую высоту бани;
  • месторасположение печи;
  • стороны, в которые будут открываться двери, в том числе топочная;
  • расположение окон (в парной окошко располагается на высоте от 185 до 195 см от пола и не над полоком);
  • расположение розетки и выключателя, щитка и светильников (используются изделия только с уровнем влагозащиты выше IP54).

Советы

При постройке бани каркасного типа следует придерживаться советов опытных строителей. Это поможет возвести долговечную постройку

Важно следовать таким рекомендациям:

  • Стоит очень тщательно закрепить пароизолирующий слой в местах соединения стен и пола бани. Это влияет на долговечность постройки.
  • Дополнительно создать надежную теплоизоляцию каркасной бани можно со стороны улицы. Для этого под обшивку бани крепят дополнительные слои гидро- и теплоизоляции.
  • Изнутри обшивку бани не следует красить или вскрывать лаковыми составами. Такие соединения способны выделять токсичные вещества.

Потолок и напольный настил в бане утепляют с особым усердием. Нужно использовать те же материалы, которые применялись для утепления стен. Каркасная баня – выгодное и дальновидное решение. Ее постройка не займет много времени. Если детально разработать проект бани и подготовить все необходимые материалы, построить баню получится быстро и качественно. Такой объект станет предметом гордости владельцев участка.

Как построить?

После того как разработан подробный проект постройки, приобретены все необходимые материалы, можно приступать к постройке бани своими руками. Первым этапом строительства будет обустройство фундамента. Если возводить столбчатый фундамент, то потребуется девять блоков, которые будут составлять основу конструкции. Работы следует производить в определенной последовательности.

  • Необходимо подготовить участок земли под строительство, желательно, чтобы он находился на ровной поверхности. Данный участок расчищают, убирают мусор, траву, кустарники.
  • Произвести разметку под фундамент, оборудовать опалубку.
  • Залить фундамент, и в подготовленные места установить столбы, которые и будут служить основанием всей конструкции.
  • Далее необходимо оставить основание на несколько дней до полного его высыхания.

После этого можно переходить к возведению каркаса постройки. Его чаще всего выполняют из деревянного бруса. Необходимо заранее обработать материал антисептиком, чтобы он прослужил гораздо дольше. Выполняется разметка, материал необходимо укладывать по внешней стороне постройки и прикреплять при помощи гвоздей.

После окончания обвязки можно переходить к обустройству стен. Они также выполняются из заранее подготовленного и обработанного антисептическим раствором дерева. Доски крепятся очень плотно друг к другу на оси

Важно не забыть про дверные и оконные проемы. Профессионалы рекомендуют в месте присоединения рамы к стене оборудовать стойку для большей крепости конструкции

Строительство стен всегда должно начинаться с углов для предотвращения раскосости конструкции.

Закончив работы по возведению стен, можно переходить к обустройству кровли бани. Все работы производятся по стандартной схеме. Необходимо предусмотреть отличную вентиляцию для того, чтобы под крышей не скапливался пар и конденсат. В сформированные дверные и оконные проемы можно монтировать двери и окна. В качестве входной двери можно предпочесть металлическую, а для внутренних подойдут деревянные.

Необходимо учесть, что дверь в парилку должна быть из толстого деревянного бруса либо из закаленного стекла для того, чтобы хорошо удерживать температуру в помещении.

После возведения фундамента, стен и крыши строения необходимо выполнить внешнюю отделку каркасной бани. Здесь выбор материалов неограничен и зависит только от фантазии и материальных средств хозяина. Для внешней отделки хорошо подходят следующие материалы:

  • плитка;
  • штукатурка;
  • сайдинг;
  • доски;
  • евровагонка.

Для отделки бани внутри, безусловно, хорошо подойдет вагонка. Она представляет собой натуральный материал, экологически чистый, не представляющий вреда человеку при сильных перепадах температур. К тому же она очень долговечна. Стоит отказаться от внутренней отделки с помощью таких популярных сегодня пластиковых панелей. При сильном нагреве они вырабатывают вредные химические соединения, и даже могут расплавиться.

Пол лучше также изготовить из деревянных досок. Но не стоит покрывать их красками или лаками, которые не выдерживают высоких температур. Необходимо хорошо отполировать и просто обработать антисептиком.

Проект своими руками

Чтобы напрасно не ломать голову над созданием чертежей с нуля, можно взять за основу любой готовый проект, с планировкой, соответствующей необходимой площадки застройки и просто внести в неё коррективы. К примеру, планировка каркасной бани размером 5 на 5 метров, как на фото:

Что будет важно для будущего индивидуального проекта:

разумная внутренняя планировка бани;снижение расходов на строительство и содержание объекта;небольшие сроки работ;максимально облегчённый, но надёжный фундамент.

Внутренние помещения каркасной бани должны быть спроектированы так, чтобы вмещать необходимые предметы мебели

К примеру, планируя парную в бане важно заранее определиться с размерами печи и лавочек. В комнате отдыха нужно предусмотреть пространство, достаточное для установки стола и кресел или диванов

Необходимо продумать наличие предбанника, который предотвратит попадание холодного воздуха в зимнее время. В помывочной важно заранее определиться с габаритами душа и наличием бассейна или бочки.

Для каркасной бани на даче идеальным было бы наличие веранды или террасы размером 3х4 метра, на которой летом можно отдыхать после парной

Для некоторых важно наличие тёплого чердака, на котором удобно хранить и сушить веники

Так и рождаются самые разные чертежи для бани каркасного типа с одинаковой площадью. Примеры чертежей на следующих фото:

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.

11 фото

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

4

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

  • парилка;
  • моечная и душевая;
  • помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.
