Каменная печь для бани своими руками порядовка

Выбираем печку для бани

Каменкой печь называется потому, что служит для нагрева камней, испаряющих воду для получения пара, которые и являются каменкой. Каменка для сауны, в принципе, такая же, как и для бани. Так как сауна по размерам может быть меньше бани, соответственно, меньшей и более дешёвой получается и каменка для сауны. Каменка в печке может быть либо открытой, либо закрытой. Печки с закрытой каменкой быстрее нагреваются, позволяют получать более сухой пар и обладают большим КПД, однако более сложны для укладки своими руками. Закрытая каменка усложняет конструкцию печки, так как требует отдельной камеры для размещения нагреваемых камней и подачу воды на них.

В закрытых каменках более простой конструкции вода подаётся из банного судка через специальную заслонку, что требует особой осторожности. При такой конструкции пар также выходит через эту же заслонку и может обжечь находящихся поблизости людей

При более сложной конструкции подача воды встраивается в печку с возможностью дистанционного управления.

Например, над каменкой устанавливается распылитель влаги, подключаемый через вентиль либо к ёмкости с водой, либо к водопроводу. Вентиль открывается, и порция воды подаётся на каменку. В зависимости от необходимой влажности пара, через некоторое время после подачи воды открывается заслонка и пар поступает в парную.

Емкость для воды

Непосредственно перед строительством печки важно определиться с объемом емкости бака, в котором будет подогреваться вода. Объем бака будет зависеть от интенсивности посещения парной

Так, расчет делается исходя из одного литра горячей воды на человека. Лучше всего использовать емкость открытую. Хотя при этом будут испарения, но зато имеется ряд положительных сторон:

  • Удобство при заполнении емкости.
  • Возможность по необходимости произвести обслуживание или ремонт внутренней части, например, устранить накипь, чистить и просушивать.
  • На зимний период полностью удалять воду, защищая бак от замерзания в нем воды.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

  • По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
  • По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
  • По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
  • С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

Печь для бани может быть разной по габаритам, но наиболее часто можно встретить варианты с размерами основания 890*1020 мм, что соответствует кладке 3,5*4 кирпича, или с размером 1020*1290 мм (кладка 4*5 кирпичей). Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Подготовительные работы

  1. Прежде всего, вам нужно будет подготовить чертеж, по которому вы будете строить печь. Если вы представляете необходимый результат достаточно хорошо, с этим не возникнет проблем. Нужно обозначить на нем фасад печи (как она будет выглядеть), дымоход (и место, куда он будет выводиться), расположение фундамента (фундамент кладется вне общего фундамента и должен быть на 5-6 сантиметров с каждой стороны больше, чем основание печи) и кладку. Главное помнить, что готовая печь должна быть:

    1. Пожаробезопасной. То есть, находиться достаточно далеко от любых горючих материалов.
    2. Нагревать воздух не меньше чем на 45 градусов.
    3. Не выделять дым и газ.
    4. Обеспечивать достаточное количество пара при поливе камней водой.
  2. Потом следует найти материалы. Главные из них:

    1. Глина. Она должна быть достаточно вязкой, чтобы скрепить кирпичи. Скорее всего, в неё придется добавлять песок. Брать лучше огнеупорную глину – так вы точно застрахуете себя от пожара.
    2. Кирпич. Лучше всего, если это будет красный, хорошо обожженный кирпич, который не трескается и не плавится.
  3. После этого нужно обзавести инструментами:

    1. Уровень.
    2. Рулетка.
    3. Кельма.
    4. Ведра.
    5. Болгарка.
    6. Молоток для кирпича и молоток с резиновой насадкой.

Когда все готово, можно приступать к постройке.

Порядовка кирпичной печи для бани

Преимущества закрытой каменки

Пример печей с закрытым типом каменки Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.

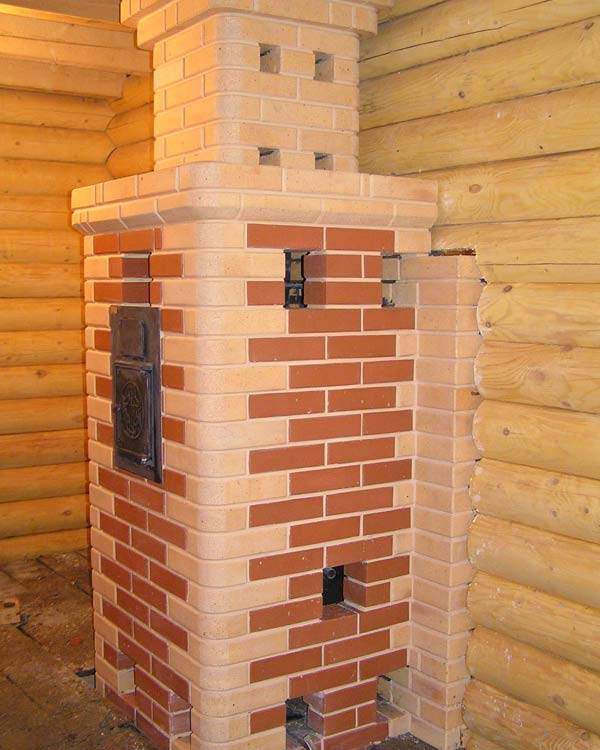

Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

  1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
  2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

Фирменная печь с закрытым типом каменки Преимущества закрытых каменок:

  1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
  2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
  3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
  4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Основные виды печей-каменок

Бытует мнение, что каменка – это печь, выполненная из камня, но в действительности это не так. Конструкция называется так оттого, что в соответствующее место в нее загружают специальные камни. При горении топлива камни греются, а вода, которая на них попадает, и образует пар.

В большинстве случаев строятся кирпичные каменки. Но в последние годы все чаще можно встретить металлические каменки, как самодельные, так и промышленные. Их главное преимущество заключается в скорости и простоте монтажа: вы просто покупаете печь и ставите ее в нужном месте.

Обратите внимание! Также металлические конструкции малогабаритны и не нуждаются в фундаменте. А теперь ознакомимся с сильными и слабыми сторонами каждого из вариантов

Металлические конструкции

Трудно ответить, какие каменки – из кирпича или из металла – лучше. Многое зависит от личных предпочтений. Так, к преимуществам металлических печей можно отнести:

  1. компактность;
  2. большой ассортимент;
  3. незначительный вес (порядка 50 килограммов);
  4. полифункциональность;
  5. высокую скорость прогрева – порядка 60 минут.

Но есть и минусы, среди которых:

  1. неравномерность прогрева;
  2. площадь бани не должна превышать 25 м.кв.;
  3. быстрое остывание;
  4. повышенная опасность возникновения пожара.

Схема

Кирпичные конструкции

Как мы знаем, большая часть любителей русской бани отдают предпочтение печам, выстроенным из кирпича. И причиной тому являются существенные преимущества:

  1. равномерность нагрева;
  2. долговечность;
  3. отличное теплосбережение;
  4. надежность;
  5. пожаробезопасность;
  6. простота в использовании;
  7. возможность нагрева больших площадей.

А среди недостатков:

  1. значительный вес;
  2. габаритность;
  3. обязательно сооружение фундамента;
  4. прогрев может занимать до пяти часов;
  5. чистить такие печи достаточно трудно.

Обратите внимание! Безусловно, формирование такой конструкции предусматривает наличие хотя бы минимальных навыков в строительстве, но с хорошей инструкцией, которая приведена ниже, с этим вполне можно справиться собственноручно. Теперь – непосредственно к строительному процессу

Теперь – непосредственно к строительному процессу.

Как сделать теплообменник для банной печи

Ранее мы рассказывали о том, что из себя представляют банные печи с теплообменником, их характеристики и среднюю стоимость вы можете посмотреть тут

Чертежи и проекты

Проект банной каменки отличается от проектов традиционных: в ней имеется специальное пространство для нагрева камней, что позволяет обогреть парилку с высокой скоростью. Выделяют две основных конструкции такой печки: колосниковую и бесколосниковую.

В колосниковой печке дрова помещаются на маленький колосник или же колосниковую решетку. Это устройство также служит дном топки, и через него подается первичный воздух для возгорания. Через отверстия в колоснике зола уходит вниз, таким образом появляется место для новой порции топлива. Лучший материал для этого элемента печной фурнитуры – чугун, так как он более устойчивый, чем сталь. Такие печи обладают высоким КПД, высокой интенсивностью горения, и их очень легко обслуживать.

Различают колосники цельные, которые нельзя разобрать, и наборные, состоящие из нескольких деталей. В первом случае при покупке детали необходимо ориентироваться на имеющуюся площадь топки, а во втором – элемент необходимого размера получится собрать самостоятельно. Стальные колосники производят цепными или трубными. Стальные бывают плиточными, корзинными, балочными и подвижными.

Бесколосниковая печь имеет также название подовая. Дрова кладутся на под – глухой пол, на котором также есть возможность готовить и печь, а воздух подается через дверцу топливника. В таких печах происходит «верхнее горение топлива», когда фронт распространяется от верхних слоев закладки к нижним по мере сгорания, что считается более экологическим способом. Для таких печей используются исключительно древесные материалы: дрова и брикеты.

Некоторые мастера собирают печи «на глазок», так как считают, что и сборка кирпичной печи, и обкладка железной настолько просты, что предварительные расчеты для них не нужны. Однако лучше провести предварительные расчеты. От правильности проектирования зависят и тепловой режим, и количество пара в помещении. В противном случае может произойти так, что воздух будет нагреваться очень быстро, а камни оставаться холодными.

Пошаговое выполнение кирпичной кладки печи

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

  1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
  2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
  3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
  4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

Кладка кирпича с 8-го по 23-й ряд

  1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
  2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
  3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
  4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

Подборка проекта

Данный проект печки подходит для большинства видов бань.

Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Расчёты, схемы, чертежи

Некоторые мастера предпочитают строить банную печь «на глазок», аргументируя это простотой и нетребовательностью сооружения. Но от того, насколько правильно будет она спроектирована, зависит тепловой режим и качество пара (при желании в бане всегда можно поставить парогенератор). Например, при избыточной мощности воздух в парной нагреется очень быстро, но камни будут длительное время оставаться холодными. Если же производительности отопительного прибора будет недостаточно, то он постоянно будет перетапливаться, что быстро выведет его из строя.

Расчёт параметров банной печи ведут исходя из фактической кубатуры помещения. Чтобы определить объём парной умножают три величины — её длину, высоту и ширину. После этого вносят коррективы, связанные с особенностями конкретного строения. Так, для бань с голым срубом полученное значение надо увеличить в 1.5 раза, а на каждый неизолированный квадратный метр поверхности (окна, двери и т. д.) к объёму помещения добавляют 1.2 м3. Например, фактический объём необшитого строения размером 2х2х3 м с окном (1х1 м9 и стеклянной дверью (1х2 м( принимают равным V= 2х2х3х1.5+1.2+2.4=21.6 м3.

Опытные печники рассчитывают мощность печи исходя из того, что на каждый кубический метр фактического объёма парной потребуется 1 кВт энергии. Так, в нашем случае подойдёт 20-кВт отопительный прибор. Для расчёта размеров его топки полученную мощность умножают на 2. Например, в рассмотренном выше примере потребуется топочная часть объёмом 40 литров. Что же касается линейных размеров, то высота камеры сжигания должна составлять не более 2/3, а глубина — не менее 2,5 от её ширины.

Кирпич для кладки

Для кладки печи-каменки важно приобрести хорошо обожженный и качественный кирпич. Он не должен иметь сколов, трещин

Его грани должны быть ровными. Качество кирпича можно проверить очень просто. Если при падении он развалится на несколько больших кусков, то кирпич подходит. Если же при падении он рассыплется на много маленьких кусочков, то такая партия кирпича не подходит для печи-каменки.

Для кладки лучшим вариантом является печной (керамический огнеупорный кирпич). В идеале размер такого кирпича должен равняться 125×250×65 мм. Однако крайне сложно найти партию кирпича, в которой габариты не отличаются друг от друга. Поэтому к выбору кирпича подойдите внимательно.

Существует и другой тип кирпича, у которого обожженные только 3 стороны. Одна сторона не обжигается. Эту сторону кладут наружу. Но такой кирпич редкость, поэтому чаще всего используют красный керамический кирпич.

Красный и огнеупорный кирпич

Что касается топливной зоны, то здесь используется шамотный кирпич Ш5. Он бывает светло-розового, белого или желтоватого цвета. Этот кирпич выдерживает высокие температуры. По своим габаритам он отличается, так как в большинстве печек топка из шамота не связана с основной кладкой корпуса печи. Более того, нет необходимости подгонять их ряды под один уровень. Но если этого требует ситуация, то кирпич можно подпилить до нужного размера.

Обустройство основания

Крупногабаритная печь должна устанавливаться на прочный фундамент

Тяжелая кирпичная печь ставится на фундамент, а не на пол сооружения. Фундамент тяжелой печи сооружают отдельно от фундамента дома. Основание схоже с созданием ленточного фундамента. Этапы работы:

  1. разметка фундамента и вбитие колышков по краям;
  2. протягивание веревки между колышками для ориентации;
  3. рытье котлована: в глубину 0,6 м с расширением последних 10 см на 15 см, ширина и длина должны соответствовать размерам печи;
  4. низ фундамента на 10-15 см засыпают песком и утрамбовывают;
  5. песок покрывают битым кирпичом или щебнем, трамбуют;
  6. выкладывают гидроизоляционный слой и сооружают опалубку;
  7. котлован заливают бетоном с армированием сеткой или связанной арматурой;
  8. при заливке оставляют 15 см для стартового ряда печи.

Сверху укладывается гидроизоляционный слой:

  1. промазка расплавом битума;
  2. покрытие рубероидом;
  3. еще слой битума и рубероида.

Гидроизолирующий слой предохранит от попадания грунтовых вод.

Обустройство фундамента

Чтобы печка могла прослужить как можно дольше, под нее нужно изготовить надежный фундамент. Если планируется возвести сооружение более 700 кг, то фундамент под баню и под печь должен быть разным, при этом им следует находиться на расстоянии. Также фундамент под каменку для бани из кирпича нужно возводить на глубине, которая располагается ниже уровня промерзания грунта.

Следуем поэтапно производство фундамента

Алгоритм производства фундамента для каменки следующий:

  1. Выкапывается котлован до 700 мм в глубину, причем по периметру он должен быть примерно на треть больше, чтобы можно было поставить опалубку, а зазор засыпать песком.
  2. На дне делается песчаная подушка толщиной 150 мм, потом песок для уплотнения заливается водой. По мере впитывания влаги он осядет, и нужно будет его досыпать, чтобы требуемая толщина оставалась прежней.
  3. После полного впитывания воды поверх песка выкладывают каменный слой или слой битого кирпича, затем утрамбовывают. Если между камнями имеются зазоры, то их плотно заполняют песком с водой. Этот слой должен составлять до 250 мм.
  4. Если песок не оседает, можно выложить слой щебня, а затем утрамбовать.
  5. Изготавливается опалубка из досок толщиной в 40 мм, ее крепко закрепляют в яме и ставят арматурный каркас. Между ним и стенками опалубки должно оставаться расстояние в 50 мм.
  6. Следующий слой — это деревянный брус или стальная арматура, которые нужно утрамбовать. Верхний слой доводят до краев опалубки, а стяжка должна быть ровной. Залитый жидкий бетон оставляют на несколько дней.
  7. Когда слой отвердевает, опалубку снимают, а бетон сверху покрывают 2 слоями плавленого гудрона и засыпают пустоту между стенками грунтом и песком на основе бетона.

В этом видео вы узнаете, как класть печь для бани:
