Как сделать дренаж в бане под полом

Инструкции по выполнению

Как выкопать яму?

Яма нужна будет в любом случае, в ней можно установить септик или сделать колодец. Выкапывают ее вблизи самой парилки. Размер ямы зависит от объема сточных вод и частоты использования бани. Для семьи из 4 человек достаточно будет ямы размером метр на метр. Глубина ямы выбирается в соответствии с показателями промерзания почвы. Нужно углубить ее до такой степени, чтобы стоки в зимнее время не замерзли.

Обустройство ямы

Сливную яму можно забетонировать (стены и дно). Если это колодец, то в этом случае дно и стенки смазывают раствором из глины. Для колодца также необходимо будет организовать емкость: готовую пластиковую, септик или подручных материалов (металлических колец или автомобильных покрышек).

Яма в форме конуса значительно выигрывает у квадратной формы, поскольку позволяет равномерно распределить нагрузку на стенки и минимизировать их разрушение.

Выкапывание траншей и их обустройство

В траншеях будут укладываться трубы, по которым будут стекать воды. Их выкапывают под наклоном и также с учетом уровня промерзания грунта. Траншеи также бетонируют или смазывают раствором из глины. А сами трубы обязательно утепляют.

Засыпка колодца

Данный этап выполняют только те, кто выбрал в качестве дренажной системы колодец. Его заполняют несколькими видами материалов, отличающиеся дренажными свойствами (это может быть гравий, песок, керамзит или щебень).

Их укладывают таким образом, чтобы слой оказался выше линии промерзания грунта (примерно 0,5 м от дна). Сверху колодец засыпают почвой и тщательно утрамбовывается.

Дренажная система

В парной при принятии процедур будет собираться влага, хотя и в небольшом количестве. По этой причине на любом виде грунта устраивают приемник отработанной воды. Как правило, он представляет собой накрытую специальной решеткой зону в углу комнаты или неглубокую яму, стенки которой делают из бетона или обмазывают глиной. К данной точке выводят уклон пола в бане.

Из приемника воду можно отводить несколькими способами. Чаще всего в основании делают отверстие, от которого выводят трубу в дренажную яму или централизованную канализационную систему. Чтобы в помещение не мог проникнуть холодный воздух или посторонние запахи, на конце трубы устанавливают затвор.

Нередко в верхней части дренажной канавы создают закрывающееся отверстие. Оно обеспечит дополнительную вентиляцию комнаты и удаление влаги из нее.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

  • протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;

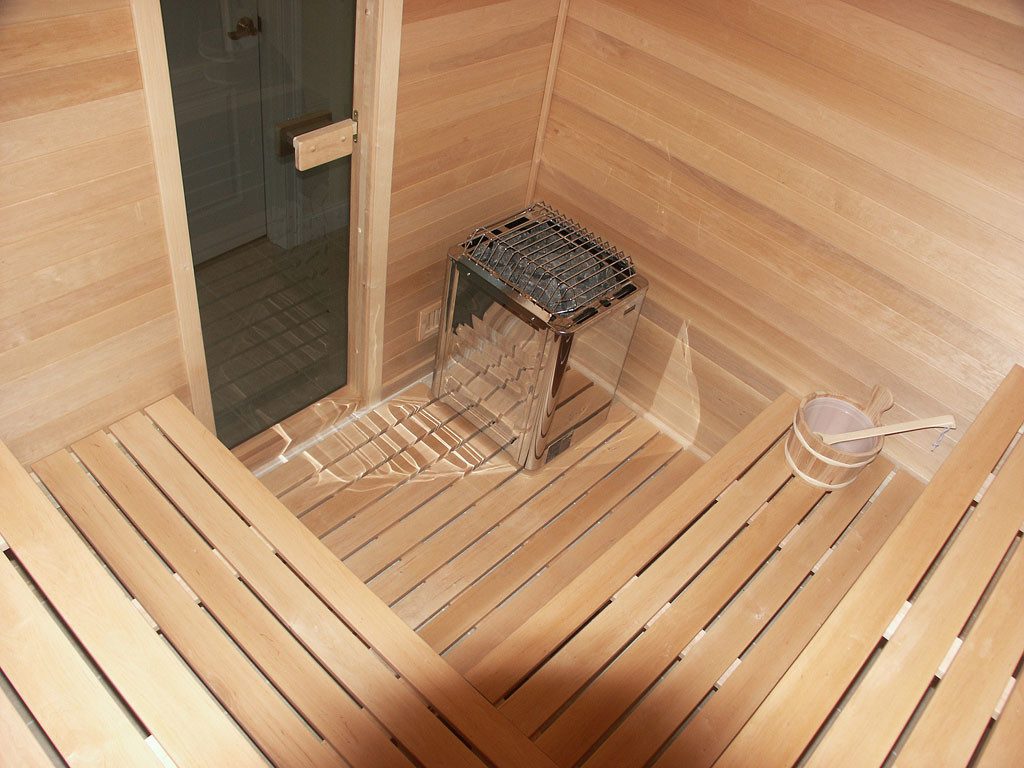

Пол в бане протекающий.

Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

  • пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;

Пол по грунту с вмурованным трапом.

Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Как соорудить продолжение банного дренажа

Выше уже были описаны методы обеспечения стока воды из бани, и возможно, вы прекрасно знаете, как соорудить подходящие резервуары. Если нет, следующая информация будет для вас нелишней. Обычную яму сделать водонепроницаемой достаточно просто, главное, чтобы место, где вы решили ее вырыть, было ниже уровня расположения бани. В остальном – стенки и дно обкладываются камнем, после чего покрываются толстым слоем цемента (можно даже опалубку сделать).

Дренажный колодец… хотя, позвольте, о нем как раз уже упоминалось, и способ его сооружения приведен ранее. Осталось только рассмотреть автономную канализацию. Если таковая у вас уже есть, и ресурс ее отстойника достаточно велик, можете подвести дренаж от бани прямо к этой системе. Если же приемник маловат, делаем автономный водосборник персонально для бани.

Итак, труба у нас уже выведена, следовательно, траншея под нее уже прорыта. В конце траншеи, не ближе чем в 5 метрах от начала стока начинаем рыть яму, размеры которой определяются заранее приобретенными емкостями из поливинилхлорида. Логично, что резервуары должны быть вместительные, особенно, если баня рассчитана на большое количество человек.

Когда ямы готовы, укладываем на дно гидроизоляцию и сверху насыпаем слой песка толщиной сантиметров в 20, это будет подушка для резервуаров, поэтому желательно разровнять ее как можно тщательнее. Устанавливаем емкости, подсоединяем к первой с помощью муфты сточную трубу, идущую из бани, а дальше резервуары соединяем еще одной трубой, расположенной ближе ко дну. Теперь по принципу двух соединенных сосудов вода будет перетекать из первого резервуара во второй, поэтапно очищаясь от инородных частиц, уходящих в осадок.

В чем заключается необходимость установки дренажа?

Ну, первым делом, было бы неплохо ознакомиться с тем, что собой в принципе представляет дренаж. Если взять простое объяснение, то это система труб, связанных с каналами, колодцами или любыми другими устройствами. Она предназначена для организации и «транспортировки» излишков воды из помещения, в нашем случае рассматривается банное здание.

Помните, что наличие таких отводных коммуникаций не только позволяет решить вопрос удаления излишков воды, но и решает на будущее проблемы с появлением излишней влажности и в целом застоя воды в конкретном месте. Знайте, если в вашей бане установлен хороший дренаж, такие проблемы, как застой воды, появление плесени, неприятных запахов, грибков будут невозможны. Есть некоторые нюансы по обустройству, к примеру, конструкции этой системы необходимо просчитывать заранее, еще на момент планировки. Итак, перечень важных моментов, которые могут оказать влияние на работоспособность всей системы в будущем. Итак:

  • Состояние почвы, какие характеристики и свойства имеет земля в конкретном месте, состав и прочие.
  • Расстояние, на которое в холодный период способна промерзнуть земля.
  • Габариты будущего сооружения, а также, насколько часто в будущем будет эксплуатироваться.
  • Характеристики и вид полов, независимо от предназначения помещения, то парная, обмывочная или зона отдыха.
  • Имеется ли уже «врезанная» канализация на участке.
  • Есть ли возможность «врезаться» в имеющуюся систему.

Что касается почвы, то нужно помнить, про характеристики каждого отдельного слоя и покрытия. К примеру, привычный песчаник, просто замечательно впитывает всю влагу, поэтому можно обустроить даже колодец. В случае преобладания глиняной корки или залегания большого слоя глины, намного эффективней использовать полноценную выгребную яму.

Помните, что вода в системе или колодцах не должна замерзнуть, иначе придет конец всей конструкции, с последующим дорогостоящим ремонтом.

https://youtube.com/watch?v=ppboBvu0Xuk

Габариты комплексов, а также частота использования напрямую влияет на оформление водосточной системы. Помните, чем больше баня, тем больше внимания требует к себе дренаж. Тем более, что сама по себе конструкция в таком случае также будет больших размеров и сложной конфигурации. Наиболее выгодно с точки зрения затрат и последующей эксплуатации оптимально подключить систему к уже готовой водосточной части дома, соединив в единое целое.

Конструкция напольных покрытий тоже весьма предсказуема в этом плане. Нужно понимать, что если материалом пола используется дерево, то обязательно нужно устанавливать яму с уклоном. Такие импровизированные ямы создаются из бетона, а сверху накрываются деревянным настилом, имитируя в зависимости от характера, характерную обрешетку. Помните, что если полы организовываются с помощью бетонной стяжки, плитки и тому подобных материалов, то в середине помещения обязательно нужно устанавливать отверстие для стока, специальный приямок и отверстие. Причем уклон должен сохраняться равнозначно по всем диагоналям и сторонам, для равномерного удаления воды и отсутствия застоя.

Сливной колодец из автомобильной шины

Народные умельцы утверждают, что применение на дачных участках дорогих канализационных систем не всегда оправдано. Если дача не используется для постоянного проживания, то можно соорудить слив из обычной автомобильной шины. Используя приведенное руководство, можно за один день выполнить поставленную задачу.

Для сливной ямы нужно взять автомобильные шины с машин КАМАЗ или УАЗ. Определив размер шин, нужно выкопать сливную яму. В нее друг на друга будут укладываться автомобильные шины.

На дно такого колодца насыпается дренаж. Канализационная труба, которая находится между полами бани, подводится к колесам, в вырезанное заранее отверстие.

Как показывает практика, колодцы из покрышек — идеальный вариант для любой местности, так как они не промерзают и служат длительный период.

Дренаж для бани

Ключевым моментом правильного обустройства и качественного организованного дренажа является правильный отвод воды. От этого в целом зависит, насколько комфортным будет пребывание в парной. Дренажную систему устанавливают для забора и отвода излишков влаги от строений и зданий. Высокий уровень влажности и застой воды обладают губительным действием для всех видов построек, в том числе и бань.

Соответственно, если в бане организован правильный дренаж, то застоя воды не будет, то же самое касается и неприятных запахов, никогда не возникнет плесень и не появится грибок.

При устройстве дренажа необходимо учитывать некоторые моменты, такие как:

  1. Тип почвы, если почва песчаная, то в качестве дренажной системы можно обустроить дренажный колодец, а на глинистых почвах идеальным вариантом будет выгребная яма.
  2. Глубина промерзания грунтовых земель в зимний период: сточные воды не должны замерзать, так как в итоге может быть повреждена вся система дренажа.
  3. Площадь бани и частота использования, чем больше размеры бани, тем сложнее конструкция дренажа.
  4. Тип пола.
  5. Наличие канализационной системы и возможность подключения к централизованной системе канализации.

Система отвода воды может быть нескольких видов:

  1. Открытый тип является самой простой системой — сток воды организован в ближайшую речку или ручей.
  2. Отвод воды в выгребную яму. Это самый распространенный и простой способ отвода лишней влаги. Она требует наличия некого отверстия в земле возле бани, в которую и будут сливаться все воды. Ее периодически необходимо очищать.

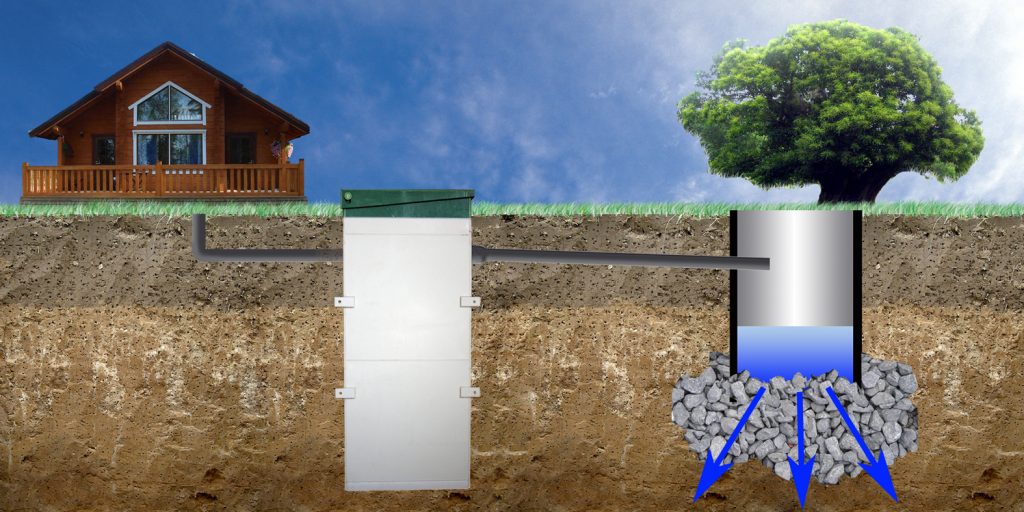

  3. Дренажный колодец является более цивилизованным и современным видом дренажной системы. Это не просто яма в земле, а специальная емкость для очистки воды. Вода, проходит через щебень, гравий и песок, потом она очищается и увлажняет почву в радиусе нескольких метров.
  4. Септик— это современный вид очистки сточных вод. Внешне он представляет собой пластмассовую емкость с несколькими отсеками. Вода, проходящая через все отсеки становится пригодной для полива огорода.

В целом работы по монтажу напольного настила для бани не так сложны, как может показаться вначале. Самое главное — это соблюдать все правила и нормы по оборудованию пола, тогда получение качественного и надежного напольного покрытия для своей бани Вам обеспечено.

Дренажная канализационная система

Обычно баня на приусадебном участке строится на ограниченное число людей, не превышающее 6-8 человек. Поэтому наиболее подходящим вариантом для собственной бани станет самая простая дренажная система.

Для начала на участке выбрать удобное место недалеко от бани для дренажного колодца. Глубину колодца высчитывают в зависимости от промерзания грунта в зимний период. Если земля промерзает до 70 см, то колодец должен иметь глубину как минимум 1,5 м.

Дренажный колодец делают по принципу устройства сливной ямы — роют яму необходимых размеров и прокладывают к ней сточные трубы. Главное отличие — наполнение колодца дренажем, в качестве которого используют гравий, керамзит, щебень или битый кирпич. Итак, порядок работ по устройству дренажного колодца:

  • На дно ямы выложить 10-сантиметровый слой глины.
  • Таким же 10-см слоем глины обложить траншею, которая будет использоваться в качестве стока, и придать ей форму желоба. Если при рытье траншеи предусмотреть небольшой уклон в сторону канализационной ямы, вода будет стекать по желобу, не задерживаясь и не скапливаясь в одном месте.
  • На тщательно обработанную глиняную подушку выкладывают 0,5 м дренажа (керамзит, щебень или гравий, смешанный с песком), затем аккуратно присыпают слоем земли и тщательно утрамбовывают.
  • Сточную трубу, проложенную от бани к яме, желательно хорошо утеплить, чтобы зимой вода не промерзала.

Если в качестве дренажа была использована смесь гравия и песка, то нужно помнить, что она быстро загрязняется, и периодически ее нужно будет очищать.

Внешняя гидроизоляция пола

Что касается устройства гидроизоляции пола, то ею начинают заниматься еще на этапе строительства, обеспечивая защиту полового перекрытия от контакта с влагой, поступающей из грунта. Внутренняя гидроизоляция полов производится уже после изолирования стен.

Полы в бане все чаще стелют на бетонное основание. Ему так же, как и перекрытию из древесины, необходима мембрана, не пропускающая воду. Процесс устройства системы влагозащиты начинается с выравнивания площадки внутри периметра фундамента и утрамбовки грунта. Затем делается подсыпка из щебня и песка или ПГС. В этот слой закладывают трубу со сливным трапом.

Подсыпку выравнивают и трамбуют. На нее кладут либо плотный полиэтилен, либо рулонный гидроизолятор на основе битума. Зазоров между полотнами мембраны быть не должно, поэтому их кладут внахлест, герметизируя стыки битумной мастикой. Изолятор следует класть с напуском на стены, не меньше, чем предполагаемая толщина стяжки. После этого заливают черновую стяжку.

Во многих случаях полы в бане кладут на деревянное основание (лаги). Балки укладывают на грунт, подготовленный таким же образом, как описано выше. В качестве гидроизолятора лучше использовать битумные рулонные материалы, настеленные в 2 слоя. Полосы второго слоя следует стелить перпендикулярно лентам первого. Все стыки герметизируют битумной мастикой.

Лаги перед укладкой необходимо тщательно обработать антисептическими средствами. Пространство между балками заполняют утеплителем. Затем их накрывают лентами рубероида или подобного ему материала, напуская его на стены. После этого можно стелить пол.

https://youtube.com/watch?v=KkSyLicMS7s

Если пол будет возвышаться над грунтом (баню строят на столбчатом фундаменте), то несущие элементы полового перекрытия кладут на опоры, выложенные из кирпича. Столбики ставят в небольшие котлованы, застеленные рубероидом, и обмазывают мастикой. Площадку под полом также необходимо застелить 2-мя слоями рубероида. После укладки балок к ним подшивают черновой пол, а под ним крепят пароизоляционную мембрану. Древесина должна быть обработана составами против гниения. Кроме того, щели между досками чернового пола нужно замазать битумом или глиной. Глиной можно обмазать и сами доски. После заполнения пространства между лагами теплоизолятором стелют битумную гидроизоляцию и половое покрытие.

Требования к вентиляции в парной

Чаще всего в русской бане применяют свободную кладку бревен в нижней части помещения для создания естественной вентиляции помещения и пола

  • В русской и финской бане система вентиляции пола должна способствовать поддержанию оптимальной температуры в парной и не снижать её уровень за счет притока воздушных масс.
  • Вентиляция пола в русской и финской баньках призвана обеспечивать правильное смешение воздушных масс.
  • К тому же система вентилирования должна легко отводить из помещения отработанный и насыщенный углекислым газом воздух, что можно сделать самостоятельно.

Чаще всего в русской бане применяют свободную кладку бревен в нижней части помещения для создания естественной вентиляции помещения и пола. То есть между брусьями оставляют небольшие щели, которые и играют роль натурального конвектора. К тому же именно в русской бане принято полностью проветривать и просушивать помещение путем распахивания дверей и оконца, расположенного на противоположной стене парной. Однако все это первобытнообщинная метода. Мы же научим вас, как  сделать вентиляцию в бане быстро и качественно своими руками.

Какими должны быть хорошие проливные полы?

Проливные полы  — деревянные, их сколачивают из досок, которые не тесно подогнаны друг к другу, а на расстоянии в несколько миллиметров. Пол получается с видимыми щелями. В этом состоит его главный смысл: вода, которая используется при помывке, не застаивается на досках, а сразу же проливается через щели в подпольное пространство. Отсюда вода через сливное отверстие по трубе перенаправляется за пределы бани. Некоторые хозяева бань не утруждаются и оставляют эту воду впитываться в грунт. По моему убеждению, это очень плохая идея.

Да, это просто: не нужно гидроизолировать подпольное пространство, делать водоотвод, заботиться о канализации. Но вся эта простота негативно скажется на вашем здоровье и здоровье вашей семьи. Вся использованная вода в грунт не впитается и на его поверхности будут оседать мыльные хлопья с остатками грязи, банных листьев, веток. Получим настоящий рассадник грибков. А грибки, как известно, выделяют огромное количество вредных веществ, вызывающих аллергию, легочные и многие другие заболевания. Так что делать откровенную «канализацию» под баней не советую никому!  Всю использованную воду нужно обязательно отводить, и подальше.

Примерная схема проливных полов, на которую можно ориентироваться

Варианты обустройства сливного колодца

Система отведения стоков из бани также включает сливной колодец. Специалисты предлагают несколько способов обустройства таких колодцев.

Это могут быть пластиковые или металлические емкости, конструкции из железобетона. Главным условием правильного функционирования конструкции является выбранное место. Сливной колодец должен находиться в самой низкой точке на участке, чтобы вода могла поступать самотеком из бани. Выбирая место для будущей конструкции, нужно учесть возможность беспрепятственного подъезда для ассенизаторской машины.

Как правильно сделать сливной колодец?

  1. Нужно выкопать яму. Этот процесс выполняется самостоятельно или вызывается экскаватор. Выкопанная яма должна иметь ровные края, не осыпаться.
  2. Подготовка дна. Чтобы в последующем легко и беспрепятственно очищать дно, его нужно сделать под небольшим уклоном, направленным в сторону люка. На дно ямы укладывается подушка из песка и слой бетона.
  3. Когда дно из бетона высохнет, можно переходить к укладке стен из кирпича. Оптимальным выбором станет красный кирпич. Толщина кладки не должна быть меньше 0,25 м. Выполняя кладку, стоит оставить отверстие для входа канализационной трубы.
  4. Кирпичная кладка должна быть тщательно загерметизирована.
  5. На выполненный колодец устанавливается люк и засыпается почвой так, чтобы на поверхности находился только один люк.

Если есть возможность купить железобетонные кольца для колодца, то это ускорит и облегчит процесс работы.

Сливные конструкции в бане — это системы, без которых она не функционирует.

При детальном изучении всех советов и рекомендаций, приведенных выше, можно без проблем самостоятельно построить сливную систему и колодец, при этом сэкономить значительную сумму.

Устройство вентиляции в бане

Отверстие для вентиляции необходимо продумывать ещё на этапе заливки фундамента

За аксиому хорошей вентиляционной системы в парной мы принимаем вентиляцию в области пола в бане. Этот вариант считается самым правильным, поскольку воздушные массы будут осуществлять своё движение исключительно внизу помещения, что позволит избежать сквозняка, вредного для отдыхающих в парилке. К тому же вентиляция полов в парной будет способствовать скорому и беспрепятственному оттоку воды и хорошей просушки деревянного настила. Таким образом, исключается вероятность образования грибка и подгнивания досок.

  • Для того чтобы сделать вентиляцию полов в баньке своими руками, нужно еще на этапе строительства парной подвести к парилке сточную трубу, которая будет иметь уклон в сторону сливной ямы. Сам подпол в будущей парной необходимо залить цементной стяжкой, также под уклоном в сторону сточной трубы. А на стяжке сформировать тумбы из цементного раствора или кирпича. Они будут играть роль подпорок для лаг пола.
  • В фундаменте, непосредственно под будущим настилом пола своими руками формируем два вентиляционных отверстия, расположенных на противоположных стенах. Но не стоит обустраивать их непосредственно друг напротив друга. Угол движения воздушных масс под полом должен быть не прямым, а максимально витиеватым. Вентиляционные отверстия закрываем отдушинами с задвижками. Впоследствии скорость и поток вентилирования под полом бани можно будет регулировать в зависимости от сезона за окном.
  • В качестве перемычек для укладки вентилированного пола в бане своими руками можно использовать трубы или деревянные брусья сечением 110х60 или 150х80 (в зависимости от расстояния между ними).
  • Поверх лаг своими руками укладываем обработанные и отшлифованные доски. Желательно дубовые. Они отличаются повышенной устойчивостью к влаге.

Создание водостока с полов в бане

Для того чтобы полы в бане прослужили не один десяток лет, необходимо правильно обеспечить уход лишней влаги, для этого нужно грамотно создать водосток своими руками, который поможет избавиться от избытка воды.

Если полы в бане планируется сделать деревянными, то стоит иметь в виду, что бывают протекаемые и непротекаемые полы. В первом случае предусматривается заблаговременное углубление лаги в слоях глины или бетона, только поверх них настилаются доски для будущего пола.

Стяжку выполняют обычным образом, только уклон делают в одну сторону или к середине. Там, где вода будет стекать, нужно сделать углубление, его обязательно нужно накрыть решеткой. Лишняя вага поступает сначала в отстойник, а затем в ливневую канализацию. Создать непротекающие полы можно собственноручно, не прибегая к квалифицированной помощи.

Недостатки непротекающего деревянного пола:

  • Объем воды уходит не весь, часть ее застаивается, и тем самым провоцируется гниение пола.
  • Температура покрытия достаточно низкая.


подушку

При настиле бетонного пола необходимо делать небольшой уклон в сторону сливных отверстий. Расчет уклона обычно рассчитывается примерно 20 мм на 1 метр пола. Отверстия для вентилирования предусматриваются в цоколе, благодаря им, полы в бане просушиваются и не гниют. Для улучшения качества пола под бетонной стяжкой рекомендуется оборудовать гравийное основание. Пол из двух слоев будет намного теплее, чем однослойный. Между слоями желательно проложить гидроизоляцию, в этом случае вода не будет проникать глубоко.

Особенности проблемы

Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.

Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.

Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.

Вентиляция пола в бане предотвращает появление грибка и гнили, а также вытягивает лишний пар

Со стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводковых ситуациях. В принципе для защиты от воздействия этой влаги предназначаются дренажные системы и слои гидроизоляции в конструкции пола, но и они полностью исключить проникновение влаги снизу не могут.

Обеспечивая приток свежего воздуха, она ускоряет высыхание материала в период между банными процедурами. Она не дает возможности накапливаться конденсату на поверхности, не дает активно развиваться микроорганизмам, выводит из помещения загрязненный воздух.

Проектируем дренаж для бани

Путей для устройства слива в бане у вас несколько. И рассмотрим мы их от простого к сложному, поскольку, возможно, вы решите остановиться уже на самом примитивном, и это избавит вас от ненужной информации по созданию целой дренажной системы. В деревнях, расположенных возле реки, принято строить бани вдоль берега.

Это не только дает возможность окунуться в воду после парилки летом (а иногда и зимой), но и обеспечивает способ избавиться от избытков влаги простейшим способом – стоком в реку. Если возле вашего участка протекает река или ручей, да пусть даже небольшой овраг неподалеку имеется, можете не задумываться о том, куда девать воду. Достаточно сделать выход сливной трубы в сторону реки и порядок.

Другие три способа потребуют гораздо больше трудозатрат, но использовать любой из них необходимо, если поблизости нет ничего подходящего для слива использованной в бане воды. Итак, первое – это обычная яма, которая выкапывается неподалеку от бани, и куда отводится сточная труба. Недостаток такого способа избавляться от излишков влаги – яму нужно будет периодически опорожнять, либо ведрами, либо вызывая ассенизаторов.
