Как поставить печку в бане

Возведение фундамента

Под металлическую печь можно не возводить отдельный фундамент и ограничиться противопожарными отсечками. Тем не менее, если вес приближается к предельному значению (700 кг), а оно складывается из веса воды в полностью залитом котле плюс вес камней плюс собственный вес печи – лучше обустроить для металлической печи отдельный фундамент. Для этого надо:

  1. Выкопать котлован (на глубину промерзания, но не менее 50 см), подсыпается щебнем и основательно трамбуется.
  2. Поверх заливается бетонный слой , который должен полностью затвердеть. Состав раствора – цемент с песком 1:4.
  3. Двойной слой гидроизоляции (рубероид или подобный листовой материал),
  4. Заливка основной плиты раствором цемент, песок, мелкий гравий. Пока раствор не затвердел, проверяется горизонталь и при необходимости корректируется.

Фундамент под кирпичную печь требует более основательного подхода и делается максимально прочным.

  1. Выкапывается котлован. Чаще всего, это делается одновременно с общим котлованом под всю постройку.
  2. Подсыпается слой песка для выведения днища котлована. Песок насыпается слоями по 15 см, каждый слой проливается водой для уплотнения. Последующие слои песка подсыпаются только после схода воды. Такая технология облегчает трамбовку песка и обеспечивает плотный слой. После этого укладывается бутовочный слой – битый кирпич, бетон, толщина – 20 см. Снова слой песка, пролитый водой – и так до образования плотной подушки, которая не оседает при трамбовании.
  3. Укладывается слой щебня толщиной 10 см.
  4. Поверх возводится опалубка для основной плиты фундамента.
  5. Внутри опалубки устанавливают арматурный каркас, сварной или вязаный.
  6. Заливается бетон на высоту, не доходящую до уровня пола на 5-15 см. Выдерживается до полного высыхания.
  7. Поверхность обильно смазывается гудроном, поверх укладывается несколько рядов кирпичной кладки до уровня пола, на которых начнется уже строительство самой печи.

Варианты

Рассмотрены самые распространенные варианты постройки фундамента, проверенные частым применением и вполне надежные. В некоторых случаях применяются и другие типы фундаментов, например, свайно-плитный. При этом способе монолитная плита опирается на сваи, заглубленные до плотных слоев почвы.

Способ хорош тем, что возможность оседания подсыпки и бутовочного слоя исключена, сваи стоят прочно и неподвижно. В качестве свай используются забивные железобетонные сваи или винтовые, делающие возможным самостоятельное завинчивание в грунт. Установленные сваи подрезаются (наращиваются) до необходимой длины, обвязываются поясом из швеллера (ростверком), который служит опорой для плиты.

Нюансы, которые надо учитывать при возведении

Специалисты советуют соблюдать разумную пропорциональность в соотношении веса печи и мощности фундамента. Надо помнить, что сам фундамент тоже подвержен осадочным процессам, которые могут нарушить баланс основания, создать перекос или нарушение плоскости. Чем толще бутовочные слои, тем выше риск осадочных деформаций.

Отсюда правило: фундамент должен соответствовать нагрузке. Это относится к таким типам, как монолитный, кирпичный, бутовый и плитный фундаменты, являющиеся, по сути, вариантами одной и той же основы.

Свайные фундаменты, требующие использования техники, надо проектировать заранее и работы по погружению свай производить одновременно с общими, иначе потом техника не подойдет к месту работы. Вообще, все работы по постройке бани следует проектировать и производить одновременно, чтобы одно не опережало другое. Таким образом удастся избежать ошибок и несоответствия этапов строительства.

Винтовые сваи могут завинчиваться даже внутри готовой постройки, если есть место для движения ворота. Такой вариант может понадобиться при возведении печи в уже готовой постройке или при реконструкции бани.

В заключение следует отметить, что вопрос надежного и грамотного размещения печи достаточно сложен и ответственен, но разобраться в нем необходимо, поскольку от правильных действий может зависеть сохранность всей постройки, комфорт и безопасность людей. Перед началом работ надо основательно изучить все доступные материалы по выбранному способу постройки, узнать геологические условия местности, предусмотреть соблюдение строительных норм и правил. Это обеспечит долгую и надежную службу вашей бани.

Вам могут также понадобиться следующие материалы раздела о фундаментах бань:

  • Высота и глубина фундамента,
  • Как сделать правильно и как своими руками,
  • Как правильно заливать,
  • Какой фундамент лучше.

***

Рекомендации по выбору места для банной печи

В идеале место, где планируется монтаж печи, выбирается на этапе проектирования здания бани в зависимости от вида и назначения источника тепла. Но подобный системный подход к вопросу встречается достаточно редко, чаще домовладельцы строят свои бани без всяких проектов либо переделывают под парилку другие помещения дома.

В результате для печи приходится подыскивать удобное место с соблюдением всех правил. Это проще сделать, если разделить различные дровяные печи на 3 группы:

  • кирпичные печи: как правило, предназначены не только для протапливания парной, но и для обогрева соседних помещений. Также в них встраивают баки или теплообменники для подогрева воды, идущей на помывку;
  • металлические печи с топкой из предбанника заводского изготовления: используются для прогрева парилки и частично – отопления предбанника. Практически все модели снабжаются устройствами для нагрева воды.
  • металлические печи для бани с традиционной внутренней топкой: отапливают только помещение парной, наличие дополнительных функций целиком зависит от мастера, который изготовил агрегат.

Поскольку кирпичная печь призвана обогревать 2 или 3 помещения, то она в любом случае попадает в простенок или на стык перегородок. Удобнее всего повернуть строение таким образом, чтобы фронт с дверцами топливника и зольника оказался в предбаннике, а остальные стены печи выходили в парилку и моечную. Тут многое зависит от ее конструкции, поэтому вопрос требует обязательной консультации с печным мастером.

Что касается металлических источников тепла, то здесь при любом раскладе надо устанавливать печь  в парной. Только в одном случае в перегородке придется сделать проем для выносной топки, а в другом – предусмотреть в парилке дополнительный приток воздуха на горение. При установке необходимо выдержать все минимальные расстояния до строительных конструкций, о чем будет сказано ниже.

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Цены на минеральную вату

минеральная вата

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

Шаг, №№Схема или фотоПояснения
Шаг 1.

Схема фундамента

Разметьте габариты ямы, по периметру она должна быть на 10 см больше, чем размеры печи.
Шаг 2.

Копаем яму под фундамент

Выкопайте яму глубиной 50÷60 сантиметров, глубже не стоит по двум причинам. Во-первых, в помещении бани глубина замерзания грунта значительно меньше, чем на открытом пространстве. Во-вторых, печь не та конструкция, которая требует мощного устойчивого фундамента.
Шаг 3.

Схема фундамента

Сделайте песчаную подушку толщиной не менее 15 см и утрамбуйте ее. Она компенсирует вспучивание грунта, если такой факт и будет иметь место.
Шаг 4.

Фундамент для печи выкладывается из фундаментных блоков размерами 200х200х400, 200х300х400, 200х300х600. Кладка ведётся на цементно-песчаном растворе

фундамент печки из газосиликата (пример)

Для печи можно поставить упрощенный фундамент из бетонных блоков, это намного быстрее и легче. Возьмите бетонные блоки любых размеров, количество зависит от размеров ямы, положите их на цементный раствор. Постоянно следите за горизонтальностью. Не рекомендуем отрезать блоки, если по высоте они превышают высоту пола. Во-первых, это довольно сложно, нужен алмазный диск большого диаметра. Во-вторых, выступающий на несколько сантиметров фундамент никак не влияет на комфортность.

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.

Топочная дверца, дымоход

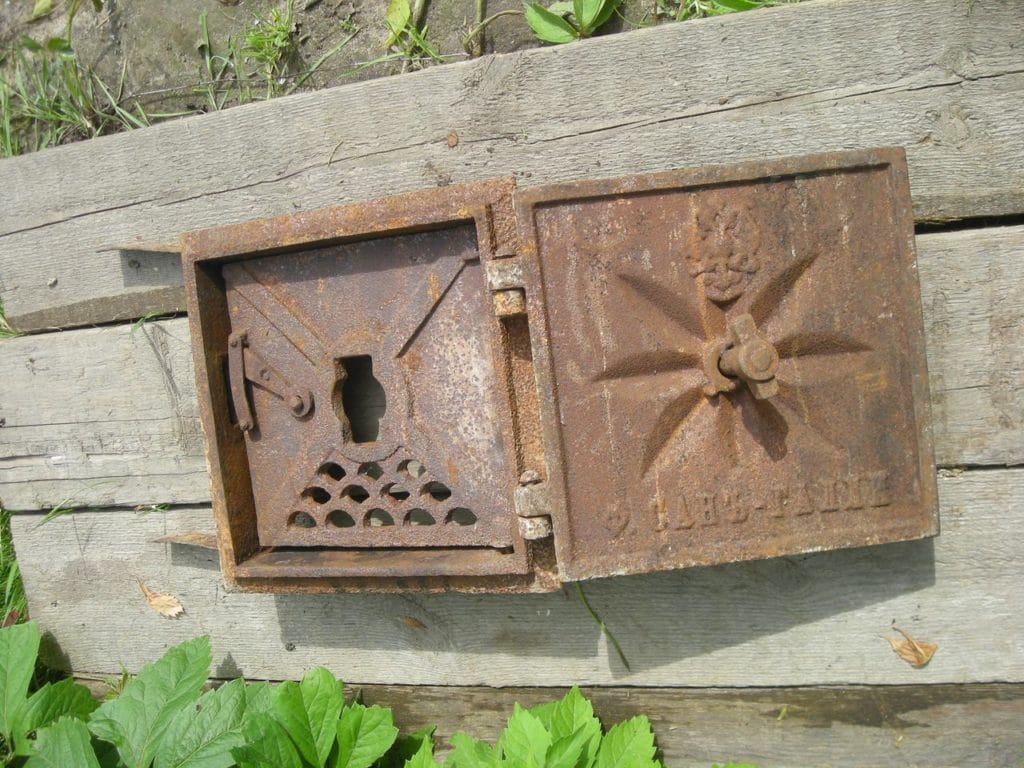

Топочная дверца

Расположение топочной дверцы имеет одно основное требование – расстояние до противоположной стены должно быть не менее полутора метров. Это обезопасит стену от попадания искр от сгораемого топлива. Это расстояние обеспечивает удобство обслуживания и загрузки топлива.

Дымоходы от стальных банных печей выполняются из керамических или стальных труб. Проходы через строительные конструкции изолируются несгораемыми материалами. Дымовая труба может проходить через чердачное помещение, иногда реализуется как пристроенное сооружение. На верхнюю точку трубы устанавливается защита (грибок) от попадания снега и дождя. Участки дымохода с высокой температурой поверхности рекомендуется изолировать несгораемым материалом. Для регулирования силы тяги дымоходы оборудуются заслонками. Они необходимы для регулирования силы тяги, увеличения времени сгорания топливной загрузки.

Требования ППБ

Уже многие годы на монтаж металлической банной печи действуют определенные ограничения, выражающиеся в нескольких правилах:

  1. в процессе приобретения печи заводского образца обязательно требуется получить к ней инструкцию и проводить установку конструкции в строгом соответствии с тем, как это указывает производитель;
  2. если стенки печи не имеют защиты, то расстояние от них до стен помещения должно быть не менее полуметра;
  3. толщина негорючей стены, проводящий через себя топливный канал, должна превышать 13 см;
  4. если у потолка есть собственная защита от возгорания при помощи металлической сетки или аналогичного способа, то расстояние от него до верхушки печи должно превышать 0,8 м;
  5. если потолок не был защищен огнеупорными материалами, то расстояние должно быть не менее 1,2 м до верхушки конструкции;
  6. топочная дверца, через которую внутрь конструкции поставляется топливо, должна быть на расстоянии 125 см от противоположной стены;
  7. между стеной и передней стенкой печи обязательно должно быть не менее 3 см.

Выбор места для обычной печки:

Оптимальное расположение печки с выносной топкой:

Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41—01-2003 (глава 6.6).

  • Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения, листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт).
  • Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
  • Если перегородка между парной и предбанником деревянная, то проем, через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

В показанном варианте хозяин предпочел заложить проем кирпичом

  • При условии установки по торцевой части стены проема, через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
  • Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
  • От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
  • Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Установка железной печи

Если с кирпичной кладкой все проще, поскольку ее технология довольно проста, то металлическую печь необходимо устанавливать грамотно. Находясь в парилке достаточно сложно подкидывать дрова в печь, а потому необходимо ее разместить в соседнем помещении. На сегодняшний день на рынке имеются печи с отдельно размещаемой топкой.

При правильном проведении работ можно получить не только эффективный обогрев, но и оригинальное украшение для бани, которое будет гармонично смотреться на фото и при визуальном осмотре в сочетании с интерьером помещения.

Итог

Таким образом, из всего вышесказанного, можно сделать вывод, что в процессе установки банной печи необходимо позаботиться о повышении ее эффективности, безопасности и функциональности. Все это могут помощь осуществить профессионалы, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов и устройств с учетом пожеланий заказчика до монтажа печи и введения ее в эксплуатацию.

Подготовка напольной поверхности

Установка банной печи на деревянный пол будет производиться без разборки перекрытия.

Ход работ:

  • На полу с соблюдающими правилами и нормами делают разметку будущего местоположения печки. Далее устанавливают предтопочный защитный лист. Размеры, которого равны 50 см в ширину и 70 см в длину. Защитный элемент бывает латунный, медный или стальной, размещают его перед дверцей топки.
  • Каждая методика установки рассматривается профессионалами в отдельности, исходя из индивидуальных особенностей. Например, если дверца металлической печи выходит на улицу либо в смежное помещение, понадобится дополнительная заливка бетонной смесью или укладка тротуарной плитки.
  • Плиту минерита требуемого размера укладывают на пол.
  • Шамотные или красные полнотелые кирпичи выкладывают в два ряда. Перед процессом укладки кирпичи погружают в емкости наполненные водой. При строительстве применяют огнеупорную смесь. Каждый ряд выставляется по уровню. Должно получиться монолитное основание с функцией предохранения пола от возгорания. Готовый «Подиум» по высоте не превысит 20 см.

установка печи
Основание для банной печи из шамотного кирпичаИсточник prestig-dom.ru

  • При помощи термостойкого клея на горизонтальную кирпичную поверхность крепят защитный лист или керамогранитную плиту, которая способна выдержать высокую температуру и отлично смотрится в сооружении. Сборка и установка печного оборудования производится на основании через двое суток после его сооружения.
  • На пол перед топкой прикрепляют стальную панель.

Технология допускает монтировать печь на основание из минерита, базальтового картона, который сверху накрывают стальным листом или керамогранитом. Поверхность пола под очагом нагревается намного меньше, чем расположенные близко к нему стены. Поэтому пренебрежение правилами пожарной безопасности не допустимо.

Ввод печки в эксплуатацию

При первой растопке печь разогревают часа 1,5, затем переходят к полноценной топке

Кирпичную кладку сушат при температуре +5 – +30°С. В это время дверки и задвижки открывают круглосуточно. Первая растопка проходит без использования горючих жидкостей и легковоспламеняющихся материалов. Применяют сухие газеты, мелкие щепки. После получения устойчивого огня можно подкладывать поленья маленькими порциями.

Поддувало держат открытым, интенсивность горения контролируют прикрытием или открытием дверки. Проверяют тягу, скорость нагрева. Процесс разогрева продолжается 1 – 1,5 часа, затем можно переходить к нормальной топке печки.

Установка печи в парной

Монтаж покупной печки всегда подробно описан в прилагающейся к ней инструкции. Если же печь кирпичная, то ставится печником. Остаются самодельные варианты.

Тяжелые печи ставятся на фундамент, а легкие – только на кирпичное или другое жаропрочное основание.

Как защитить стену от перегрева в случае, если топка в смежном помещении, мы уже рассказали. Если же топка находится в парилке, нужно позаботиться о хорошей вентиляции помещения, потому что иначе будет быстро выгорать кислород.

Стены, пол и потолок защищаются огнеупорами. После установки печи на подготовленное основание, нужно еще подготовить систему для нагрева воды и поставить дымоход. Последний нуждается в особом внимании, потому что он тоже представляет пожарную опасность.

Короб для прохода дымохода через потолок для установки печи в парной

Дымоход следует обвернуть теплоизоляционным материалом (базальтовым картоном, например) от точки выхода через потолок парилки и до оголовка крыши. На выходе через потолок дымоход проходит через металлический ящик для теплоизолятора, а на выходе из крыши (если крыша утепленная) – через еще один слой теплоизолятора, скрепленный с трубой жаропрочным герметиком или (если кровля холодная) – через специальную герметичную проходку.

Особенности установки печи на деревянный пол

Так тоже делают, если суммарный вес печи со всеми экранами и дымоходами будет меньше 700 кг. Однако если ваша печка имеет опору на 4 ножки, то они будут давить на основание в точках опоры сильнее, чем та же печка без ножек. Следовательно, нужно распределить нагрузку, поставив печь на твердое основание между нею и полом.

ВАЖНО! Еще одним условием установки печи на деревянный пол будет толстая половая доска и прочные лаги под полом.

Можно постелить на пол лист огнеупора – асбестовый или базальтовый картон, при этом толщина листа 12 мм. Поверх него – металлический лист. Как они должны выступать за пределы печи мы уже писали.

Вместо металла можно положить кирпич, керамику или натуральный камень.

Монтаж печной трубы в бане

Существуют основные рекомендации по монтажу печной трубы. Температура дымовых газов достигает 450-550°С. Обычная металлическая труба разогревается докрасна.

Нормы безопасности оговаривают, что недостаточно только изолировать печь от деревянной стены, требуется защитить поверхность в местах соприкосновения с дымоходом.

Обязательно предусматривается противопожарная разделка в местах прохождения дымохода через плиты перекрытия и кровлю.

Выбор типа дымохода

Для подключения банной печи применяют керамические и утепленные сэндвич-трубы из нержавеющей стали. Каждый вариант имеет свои преимущества и целевое предназначение:

  • Керамика – дымоход применяют для внутреннего подключения. Труба проходит через плиту перекрытия и кровлю. Преимущество керамики – долговечность, устойчивость к агрессивной и кислотной среде, практически полное отсутствие появления конденсата.

Сэндвич-дымоход – предусматривается как внутренняя, так и наружная прокладка. Во втором случае, трубу выводят на улицу через боковую стену.

Сэндвич-дымоход и керамика собираются по типу конструктора. Самостоятельный монтаж не сложен. Для облегчения установки, производители предоставляют пошаговую инструкцию с подробным описанием работ.

Все комплектующие материалы, используемые при установке дымоходов, должны соответствовать существующим СНиП и ППБ. Не рекомендуется применять оцинкованную и асбестоцементную трубу, и крепежи, сделанные своими руками.

Нормы безопасного монтажа

При прохождении стен и плит перекрытия, устанавливают противопожарные разделки. Проходка состоит из корпуса, заполняемого утеплителем. Минимальный разрыв между дымовой трубой и горючим материалом, не менее 25 см.

На протяжении всего прохождения дымовой трубы, примыкающие стены защищают от термальной нагрузки. Правильная технология изоляции стен включает:

  • Обработка деревянной поверхности антипирином.

Укладка теплоизоляции.

Облицовка жаростойкими отделочными материалами для облицовки нагреваемых стен.

Последний слой, покрывающий минеральный утеплитель, делают из любого негорючего материала. После армирования базальтовых плит, стену облицовывают керамической плиткой, натуральным или искусственным камнем.

Соблюдение норм ППБ защищает баню от возгорания и делает ее посещение безопасным и комфортным.

Обустройство фундамента

Как делать пол, напрямую зависит от того, как он уже сделан во время постройки бани, и веса самого агрегата. Если есть бетонная поверхность – это облегчит проведение работ.

Чтобы было удобнее убирать баню, бетонный пол перед установкой печки отделывают плиткой, кирпичом или керамогранитом.

Если у вас деревянный пол, то все зависит от массы печи. Если конструкция весит не более 700 кг, тогда будет достаточно сделать негорючее основание. В ином случае понадобится залить фундамент из бетона. Чтобы посчитать общую массу, нужно учесть следующее:

  1. Масса агрегата.
  2. Вес камней.
  3. Вместительность емкости для воды с учетом заполнения.
  4. Масса дымохода.
  5. Вес защитного экрана из кирпича вокруг отопительного оборудования.

Как показывает практика, в подавляющем большинстве случаев нужно делать бетонную основу. В этом процессе учитывайте следующие нюансы:

  1. Размер фундамента следует делать больше габаритов отопительного прибора на 20 сантиметров.
  2. Глубина фундамента для печи должна быть равна фундаменту бани.
  3. При установке агрегата рядом с несущей стеной основу делайте несвязной, чтобы не было точек соприкосновения. Это нужно для того, чтобы усадка бани и печи были независимыми.
  4. Высота фундамента не должна доходить до уровня чистового пола на 20 сантиметров. Свободное место заполняется кирпичами в два ряда.

Основные действия:

  1. Подготовка ямы.
  2. Монтаж опалубки.
  3. Укладка армирующей сетки.
  4. Заливка бетона.
  5. Настилание двойного слоя гидроизоляции.
  6. Укладывание двух рядов кирпичей.

Раствор готовится из одной части цемента и 3 частей песка.
